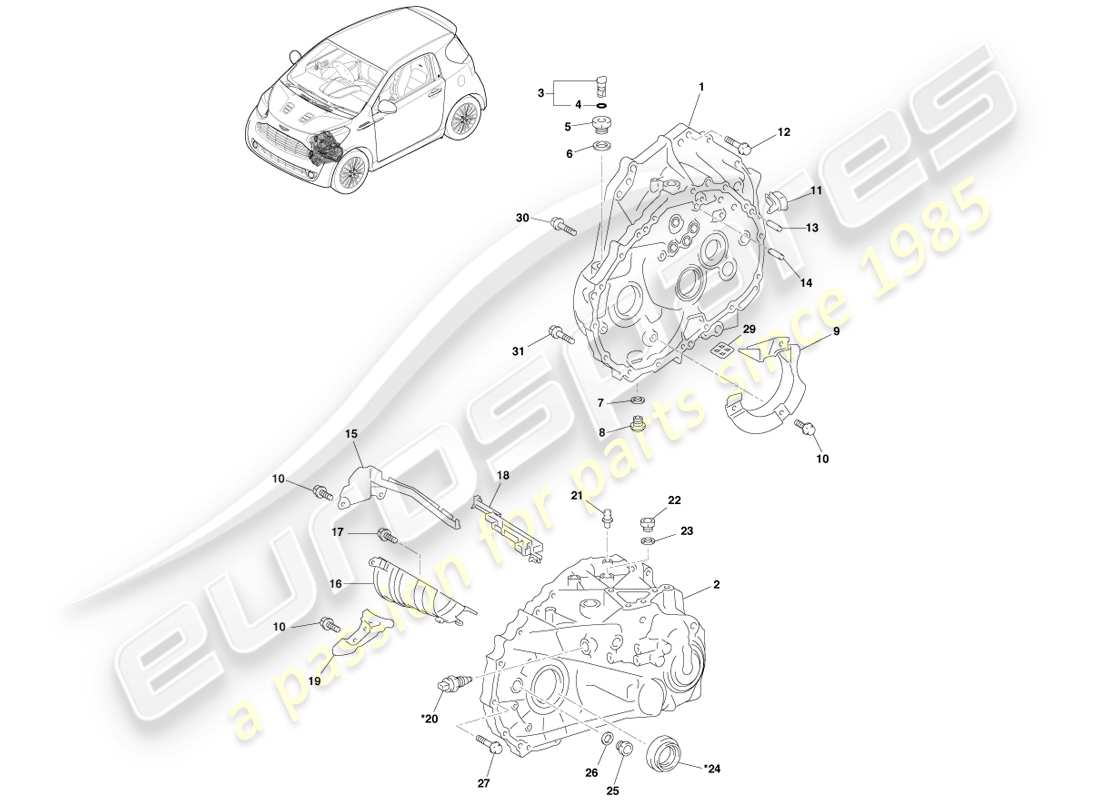

07.0300.01 - Kupplungsgehäuse und Getriebegehäuse
Aston Martin Cygnet (2012) Clutch Housing and Transmission Case Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 31115-74010
GEHÄUSE, VORDERACHSE (MTM)
# 2
MPN: 33111-74011
GEHÄUSE, SCHALTGETRIEBE
# 3
MPN: 35150-44010
STECKER, GETRIEBEGEHÄUSE
# 4
MPN: 90301-09173
O-RING YM8312
# 5
MPN: 90341-22010
STECKER, NR.1, GETRIEBEGEHÄUSE
# 6
MPN: 90430-22002
DICHTUNG, GETRIEBEGEHÄUSESTECKER NR.1
# 7
MPN: 90430-18008
DICHTUNG, Ablassschraube des Schaltgetriebes
aus £1,11
aus £1,11
# 8
MPN: 90341-18016
STOPFEN, SCHALTGETRIEBE-ABLAUF
aus £2,61
aus £2,61
# 9
MPN: 33176-74030
ABSCHEIDER, GETRIEBEÖL (MTM), NR.3
# 10
MPN: 91551-80816
SCHRAUBE, GETRIEBEÖL-SPARATOR
# 11
MPN: 31121-74010
ABDECKUNG, KUPPLUNGSGEHÄUSE
# 12
MPN: 90105-W0046
SCHRAUBE, TRANSAXLE-GEHÄUSE UND MOTOREINSTELLUNG
aus £2,05
aus £2,05
# 13
MPN: 90250-W0001
STIFT, GERADE, HANDGETRIEBEGEHÄUSE
Länge= 23 Durchmesser= 8
aus £1,09
aus £1,09
# 14
MPN: 90250-W0001
STIFT, GERADE, RÜCKWÄRTSSCHALTARMHALTERUNG
Länge= 23 Durchmesser= 8
aus £1,09
aus £1,09
# 15
MPN: 33176-74020
ABSCHEIDER, GETRIEBEÖL (MTM), NR.1
# 16
MPN: 33109-74010
SEPARATOR-UNTERBAUGRUPPE, SCHALTGETRIEBEÖL
# 17
MPN: 91551-80816
SCHRAUBE, FLANSCH, SCHALTGETRIEBE-ÖLABSCHEIDER
# 18
MPN: 33124-74010
ROHR, ÖLAUFNAHME, NR.1 (MTM)
# 19
MPN: 33176-74040
ABSCHEIDER, GETRIEBEÖL (MTM), NR.2
# 20
MPN: 84545-20020
SCHALTERBAUGRUPPE, NEUTRALSTART
*An 09/2010
aus £69,76
aus £69,76
# 20
MPN: 84545-20021
SCHALTERBAUGRUPPE, NEUTRALSTART
*Von 10/2010
aus £45,01
aus £45,01
# 21
MPN: 90930-03133
STECKER, ENTLÜFTER
# 22
MPN: 90341-14032
STECKER, FÜLLSTÜCK FÜR SCHALTGETRIEBE, NR.1
# 23
MPN: 90430-14003
DICHTUNG, EINFÜLLSCHRAUBE DES SCHALTGETRIEBEES, NR.1
# 24
MPN: 90311-34034
DICHTUNG, ÖL, GETRIEBEGEHÄUSE
*An 12/2010
# 24
MPN: 90311-34042
DICHTUNG, ÖL, GETRIEBEGEHÄUSE
*Von 12/2010
# 25
MPN: 90341-18033
STECKER, FÜLLSTÜCK FÜR SCHALTGETRIEBE, NR.2
# 26
MPN: 90430-18008
DICHTUNG, EINFÜLLSCHRAUBE DES SCHALTGETRIEBEES, NR.2
aus £1,11
aus £1,11
# 27
MPN: 91551-10840
SCHRAUBE, TRANSAXLE-GEHÄUSE UND MOTOREINSTELLUNG
# 28
MPN: 90430-18032
Dichtung
# 29
MPN: 33449-20010
MAGNET, GETRIEBE
# 30
MPN: 91552-81045
BOLZEN, FLANSCH CF09
aus £1,49
aus £1,49
# 31
MPN: 90105-10540
Bolzen, Flansch
aus £1,15
aus £1,15
