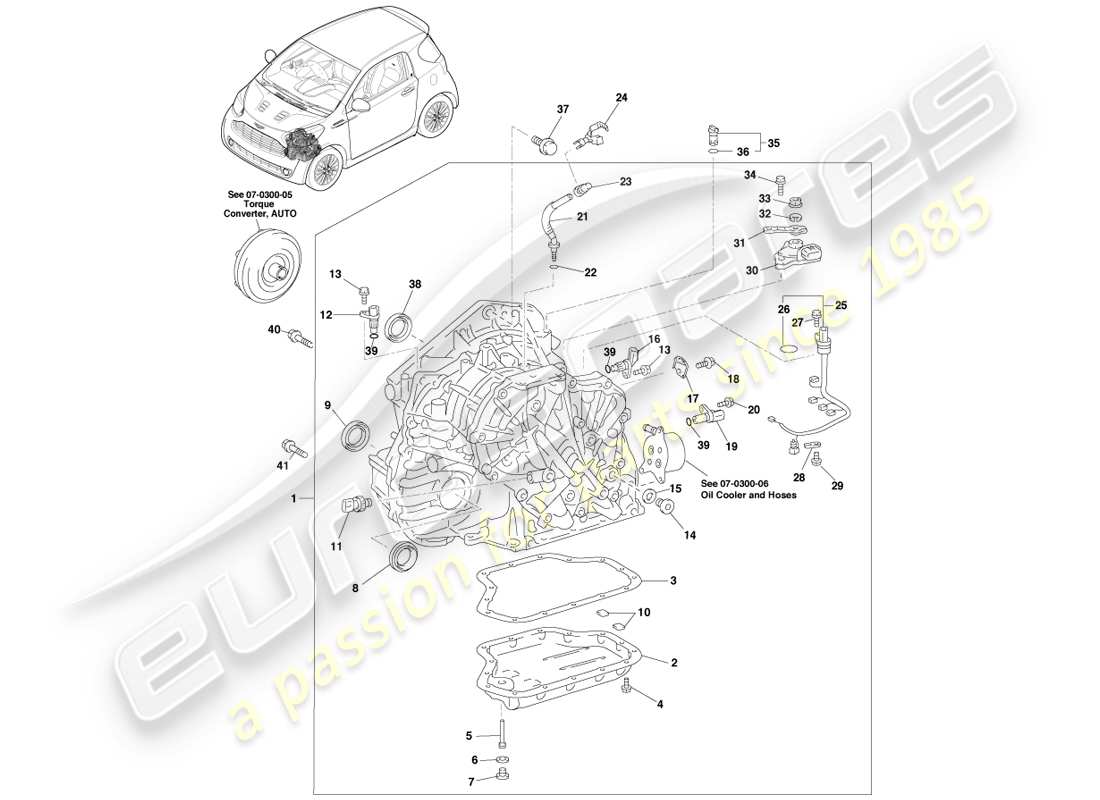

07.0300.04 - Getriebebaugruppe, Auto
Aston Martin Cygnet (2012) Transaxle Assy, Auto Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 30400-74031
GETRIEBEBAUGRUPPE, STUFENLOS VARIABLE, K4
aus £7.869,45
aus £7.869,45
# 2
MPN: 35106-74020
WANNENUNTERBAUGRUPPE, GETRIEBEÖL (CVT)
# 3
MPN: 35168-74010
DICHTUNG, GETRIEBEÖLWANNE (CVT)
# 4
MPN: 90119-06173
SCHRAUBE, GETRIEBEÖLWANNE
aus £0,65
aus £0,65
# 5
MPN: 35125-74010
ROHR, GETRIEBEÖLFÜLLSTOFF, NR.1
# 6
MPN: 90430-12008
DICHTUNG, ABLASSSCHRAUBE
# 7
MPN: 90341-12034
STECKER-UNTERBAUGRUPPE, ABLASS (CVT)
# 8
MPN: 90311-34022
DICHTUNG, TYP T ÖL, NR.1 (CVT)
aus £7,45
aus £7,45
# 9
MPN: 90311-34023
DICHTUNG, TYP T ÖL, NR.2 (CVT)
# 10
MPN: 35394-48010
MAGNET, ÖLREINIGER (CVT)
# 11
MPN: 89637-63010
SENSOR, ÖLDRUCK
# 12
MPN: 89413-28010
SENSOR, GETRIEBEREVOLUTION, NR.2
# 13
MPN: 90119-06957
SCHRAUBE, MIT Scheibe
aus £0,81
aus £0,81
# 14
MPN: 90341-18061
STECKER, GERADE
aus £4,50
aus £4,50
# 15
MPN: 90430-18008
DICHTUNG, ABFLUSS P F392
aus £1,11
aus £1,11
# 16
MPN: 89413-12020
SENSOR, GETRIEBEREVOLUTION, NEIN,1
# 17
MPN: 82715-74360
HALTERUNG, VERKABELUNG
aus £3,97
aus £3,97
# 18
MPN: 91671-80816
Bolzen, Flansch
# 19
MPN: 89413-60020
SENSOR, GETRIEBEREVOLUTION, NR.3
# 20
MPN: 90105-W0032
Bolzen, Flansch
aus £0,74
aus £0,74
# 21
MPN: 35012-74010
SCHLAUCH-UNTERBAUGRUPPE, GETRIEBE-ENTLÜFTER
# 22
MPN: 90301-06010
O-Ring, Entlüftungsstopfen
# 23
MPN: 90930-03149
STECKER, ENTLÜFTER, NR.1 (CVT)
# 24
MPN: 90464-00888
KLEMME
aus £3,59
aus £3,59
# 25
MPN: 82125-74010
DRAHT, ÜBERTRAGUNG
# 26
MPN: 90301-21009
O-RING
aus £3,25
aus £3,25
# 27
MPN: 90105-W0032
Bolzen, Flansch
aus £0,74
aus £0,74
# 28
MPN: 35482-73010
KLEMME, TEMPERATUR
aus £3,67
aus £3,67
# 29
MPN: 91551-80612
BOLZEN, FLANSCH F207
aus £0,96
aus £0,96
# 30
MPN: 84540-74010
SCHALTERBAUGRUPPE, NEUTRALSTART
# 31
MPN: 35572-74010
HEBEL, GETRIEBESTEUERWELLE
# 32
MPN: 94512-00800
Scheibe, FEDER
aus £0,93
aus £0,93
# 33
MPN: 94110-50800
NUSS
aus £1,49
aus £1,49
# 34
MPN: 91651-40620
SCHRAUBE, MIT Scheibe
aus £0,92
aus £0,92
# 35
MPN: 35150-44010
STECKERBAUGRUPPE, GETRIEBEGEHÄUSE
# 36
MPN: 90301-09173
O-RING, GETRIEBEGEHÄUSESTECKER
# 37
MPN: 90105-W0046
BOLZEN-, GETRIEBE- UND MOTOREINSTELLUNG
aus £2,05
aus £2,05
# 38
MPN: 90311-42039
DICHTUNG, TYP T ÖL, (CVT-ÖLPUMPE)
# 39
MPN: 90301-11008
O-RING, GETRIEBEREVOLUTION
# 40
MPN: 91552-81045
BOLZEN, FLANSCH CF09
aus £1,49
aus £1,49
# 41
MPN: 90105-10540
Bolzen, Flansch
aus £1,15
aus £1,15
