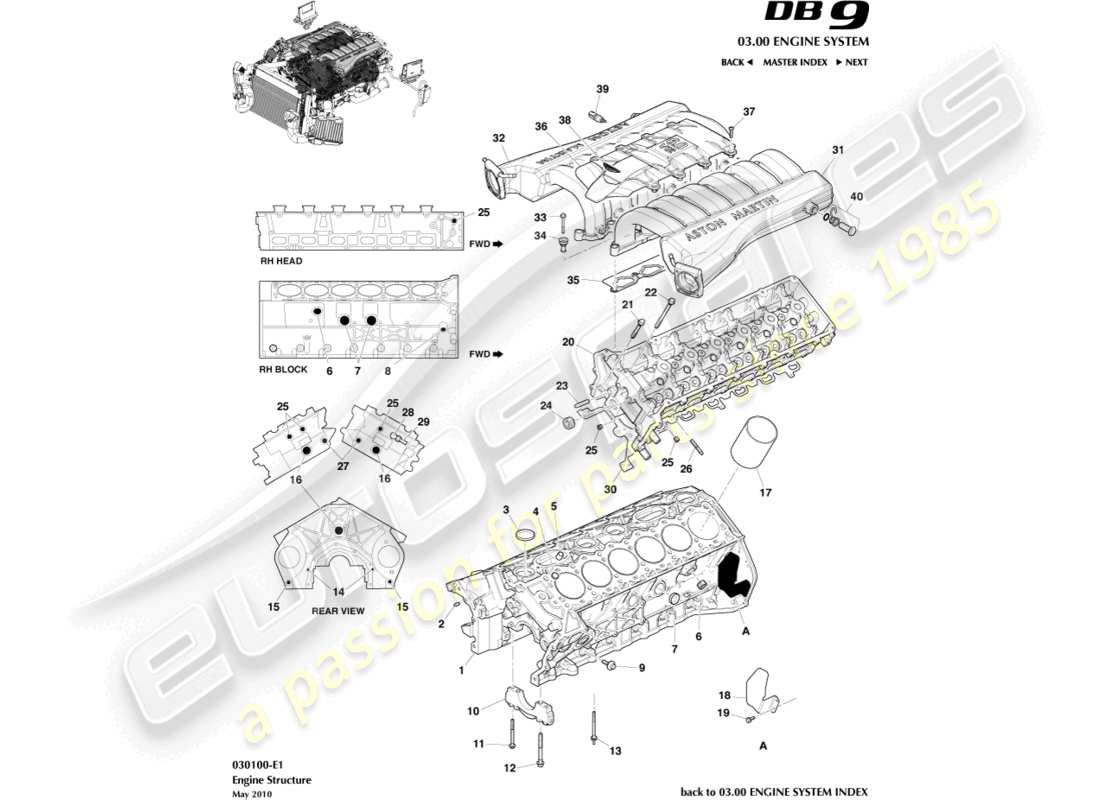

030100-E1 - Motorstruktur
Aston Martin DB9 (2004) Engine Structure Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# -

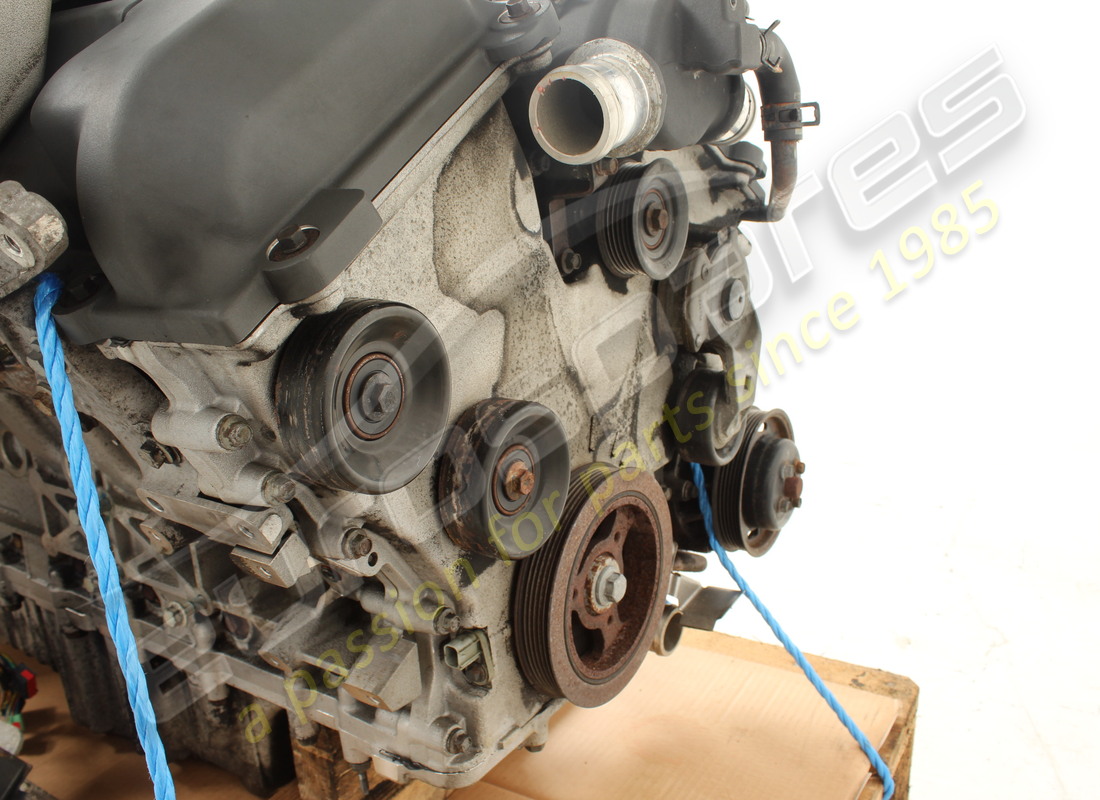

MPN: 4G43-6007-AA
MOTORBAUGRUPPE, 6.0L V12, NEU
Bis zu (V) A06677 (Bis zu 06MY)
# -
MPN: 091487
MOTORBAUGRUPPE, 6.0L V12, WIEDERHERGESTELLT
Bis zu (V) A06677 (Bis zu 06MY)
# -
MPN: 7G43-6007-AA
MOTORBAUGRUPPE, 6.0L V12, NEU
Von (V) A06678 (07MY und 08MY)
aus £10.995,00
aus £10.995,00
# -
MPN: 091600
MOTORBAUGRUPPE, 6.0L V12, WIEDERHERGESTELLT
Von (V) A06678 (07MY und 08MY)
# -
MPN: 7G43-6007-BA
MOTORBAUGRUPPE, 6.0L V12, NEU
Le Mans
# -
MPN: 091693
MOTORBAUGRUPPE, 6.0L V12, WIEDERHERGESTELLT
Le Mans
# -
MPN: 8G43-6007-AA
MOTORBAUGRUPPE, 6.0L V12, NEU
09MY - 10MY
# -
MPN: 091694
MOTORBAUGRUPPE, 6.0L V12, WIEDERHERGESTELLT
09MY - 10MY
# -
MPN: BG43-6007-AA
MOTORBAUGRUPPE, 6.0L V12, NEU
11MY
aus £26.293,85
aus £26.293,85
# 1
MPN: 4G4E-6010-AC
ZYLINDERBLOCK-BAUGRUPPE
# 2
MPN: 01-84995
STIFT, 8.0 X 18.0 DÜBEL
aus £0,65
aus £0,65
# 3
MPN: 01-85000
STECKER, 52.6 DIA BECHER
aus £9,52
aus £9,52
# 4
MPN: 01-85001
STECKER, 19.35 DIA EXP CUP
aus £4,48
aus £4,48
# 5
MPN: 01-84994
STIFT, 16 X 19 HOHLDÜBEL
aus £0,51
aus £0,51
# 6
MPN: 703705
STECKER 3/4-14 PTF INT HEX
aus £4,49
aus £4,49
# 7
MPN: 01-84997
STECKER 1.26 BECHER (32MM)
aus £2,94
aus £2,94
# 8
MPN: 01-84999
STECKER, 1/4" 18X10.8
# 9
MPN: 4G43-01-10819
SCHRAUBE, KURBELWELLEN-HAUPTLAGERDECKEL, (SEITE)
aus £22,24
aus £22,24
# 10
MPN: 1R12-01-10678
KAPPE, KURBELWELLEN-HAUPTLAGER
aus £50,63
aus £50,63
# 11
MPN: 4G43-01-10203
SCHRAUBE, KURBELWELLEN-HAUPTLAGERDECKEL
aus £3,67
aus £3,67
# 12
MPN: 4G43-01-10202
SCHRAUBE, KURBELWELLEN-HAUPTLAGERDECKEL
aus £3,62
aus £3,62
# 13
MPN: 01-85133
SCHRAUBE, HAUPTLAGERDECKEL AUSSEN
aus £16,32
aus £16,32
# 15
MPN: 699134
DÜBEL
aus £10,53
aus £10,53
# 16
MPN: 703705
STECKER, 3/4-14 PTF INT HEX
aus £4,49
aus £4,49
# 17
MPN: 7G43-6055-AA
HÜLSE, ZYLINDERBOHRUNG
aus £35,32
aus £35,32
# 18
MPN: 8G43-6K342-BB
HITZESCHILD, KURBELWELLENSTEUERUNGSSENSOR
aus £28,45
aus £28,45
# 19
MPN: 700606
SCHRAUBE, M6X12 FLG HD
aus £0,47
aus £0,47
# 19
MPN: 4G43-06-10846
ZYLINDERKOPF KOMPL., LH, C/W VLVS UND NOCKEN
# 20
MPN: 8G43-6M099-AA
Zylinderkopfbaugruppe links (inkl. Ventile/Federn/Einsteller usw., minus Nocken usw.)
aus £8.940,05
aus £8.940,05
# 20
MPN: 4G43-06-10845
ZYLINDERKOPF KOMPL., RH, C/W VLVS UND NOCKEN
# 20
MPN: 8G43-6F093-AA
Zylinderkopfbaugruppe rechts (inkl. Ventile/Federn/Einsteller usw., minus Nocken usw.)
# 21
MPN: 06-85052
Bolt, flg, M8 X 32
# 22
MPN: 06-86044
SCHRAUBE, FLG, M10 X 151.5 ZYLINDERKOPF ZUM BLOCKIEREN
aus £11,87
aus £11,87
# 23
MPN: 01-84996
PIN, 10 X 49.25
aus £1,56
aus £1,56
# 24
MPN: 06-85032
STECKER 1- 11.5X18 HL
aus £14,10
aus £14,10
# 25
MPN: 01-84999
STECKER 1/4-18X10.8 HL
# 26
MPN: 703704
STUD, M8
aus £6,11
aus £6,11
# 27
MPN: 06-85031
STECKER, 3/8" 18 INNENSECHSKANTKOPF
# 28
MPN: 1R1E-9B339-AB
ADAPTER, ÖLDRUCKSENDER
# 29
MPN: 1R12-39-10532
SCHALTERBAUGRUPPE, ÖLDRUCK
aus £5,05
aus £5,05
# 30
MPN: 1R12-06-10469
DICHTUNG, ZYLINDERKOPF, LINKS
Ersetzung
Ersetzung
# 30
MPN: 1R12-06-10468
DICHTUNG, ZYLINDERKOPF, RECHTS
Ersetzung
Ersetzung
# 31
MPN: 4G4E-9424-HB
Ansaugkrümmer, links
Bis zu (V) B04711
aus £972,08
aus £972,08
# 31
MPN: 4G4E-9424-HC
Ansaugkrümmer, links
Von (V) B04712
# 31
MPN: 4G4E-9424-KA
Ansaugkrümmer, links
08MY/ 09MY
# 31
MPN: 7G43-9424-BA
Ansaugkrümmer, links
Le Mans
# 32
MPN: 4G4E-9424-GB
Ansaugkrümmer, rechts
Bis zu (V) B04711
aus £972,08
aus £972,08
# 32
MPN: 4G4E-9424-GC
Ansaugkrümmer, rechts
Von (V) B04712
# 32
MPN: 4G4E-9424-JA
Ansaugkrümmer, rechts
08MY
# 32
MPN: 7G43-9424-AA
Ansaugkrümmer, rechts
Le Mans
# 32
MPN: 8G43-9424-AB
Ansaugkrümmer, rechts
09MY
# 33
MPN: 702852
Bolt, flg, M6 X 53
aus £8,08
aus £8,08
# 34
MPN: 4G43-08-10002
ISOLATOR, ANSAUG, VERTEILER
aus £11,11
aus £11,11

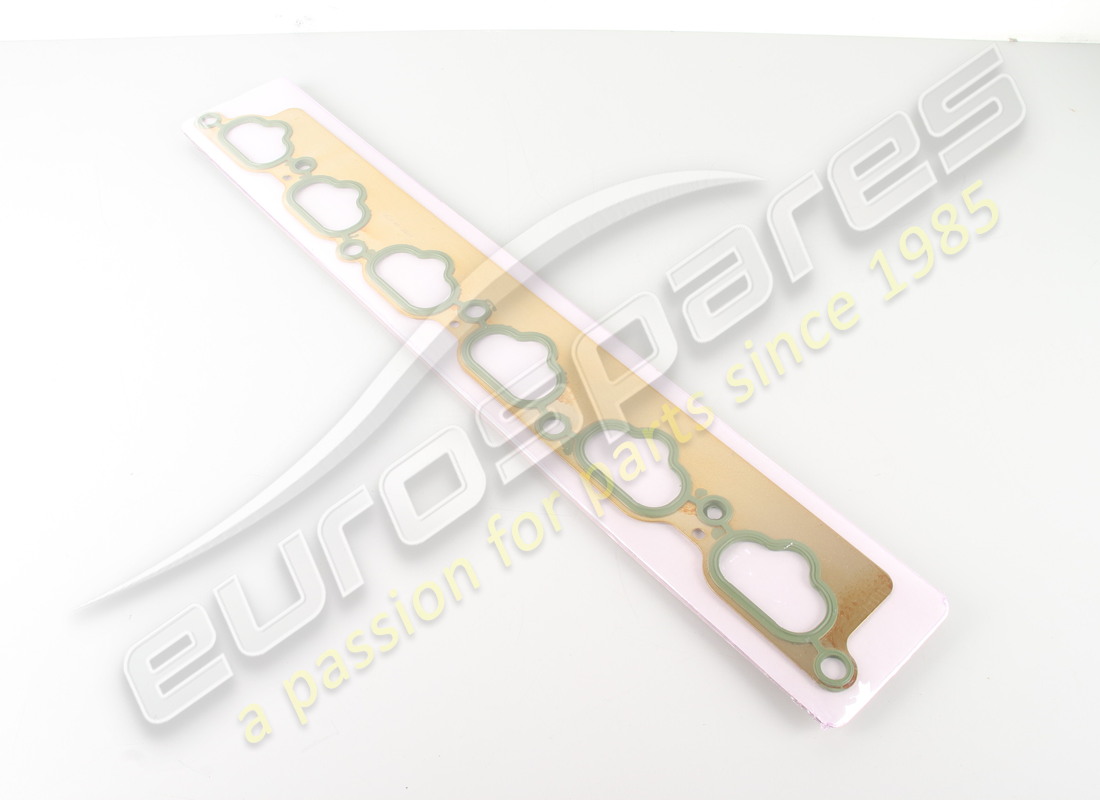

# 35
MPN: 1R12-08-10077-PK
DICHTUNG, ANSAUGKRÜMMER AN ZYLINDERKOPF
aus £234,28
aus £234,28
Dieses Teil ersetzt die Teilenummer 1R13-08-10077-PK
# 36
MPN: 4G4E-9J444-CA
UNTERSTÜTZUNG, ANSAUGKRÜMMER
aus £430,92
aus £430,92
# 36
MPN: 7G43-9J444-AA
UNTERSTÜTZUNG, ANSAUGKRÜMMER
Le Mans
# 36
MPN: 8G43-9J444-AA
UNTERSTÜTZUNG, ANSAUGKRÜMMER
09MY
aus £336,71
aus £336,71
# 37
MPN: 702847
SCHRAUBE, M6 X 25 LINSENKOPF
aus £0,82
aus £0,82
# -
MPN: 703703
BOLZEN, M4 X 12
Le Mans
aus £0,47
aus £0,47
# 38
MPN: 4G43-001B46-BB
ABZEICHEN KOMPL., Aston Martin
aus £66,10
aus £66,10
# 39
MPN: 6G43-08-10064
SENSOR, LUFTLADETEMPERATUR
# 40
MPN: 705136
KARTUSCHE KOMPL
