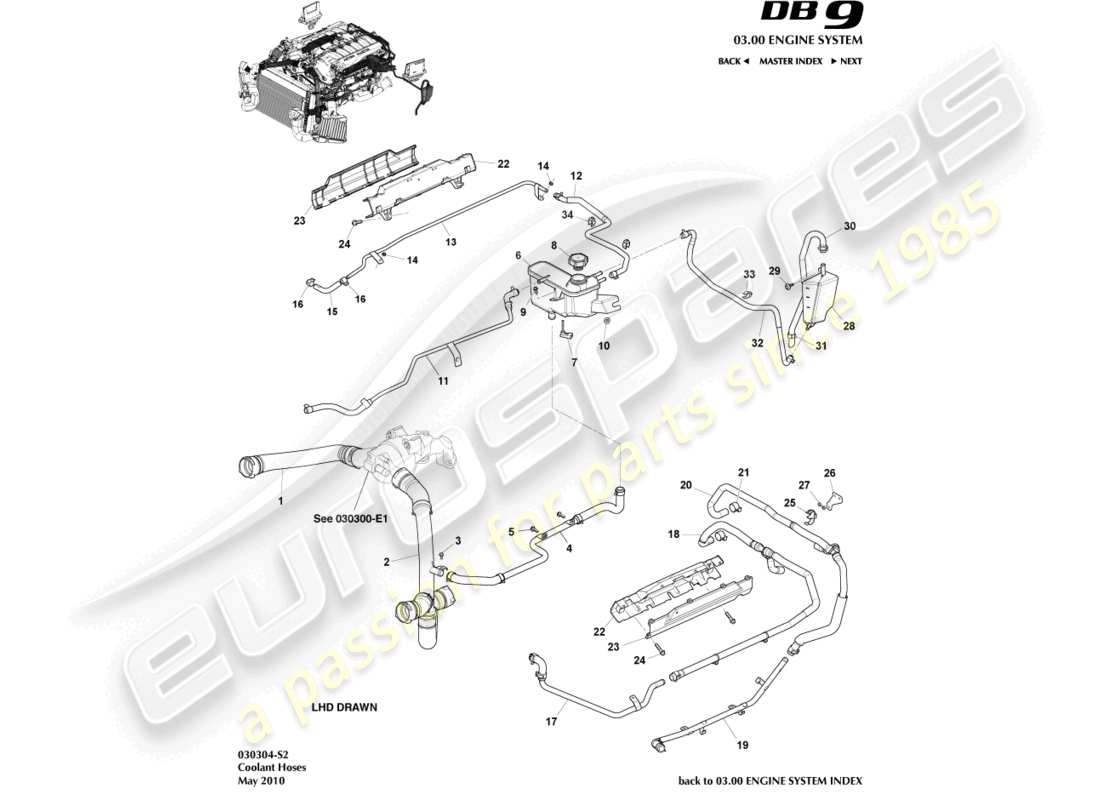

030304-S2 - Kühlmittelschläuche und -behälter
Aston Martin DB9 (2004) Coolant Hoses & Reservoir Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 4G43-8333-AE
SCHLAUCHKÜHLER
07MY
aus £38,42
aus £38,42
# 1
MPN: 8D33-8333-AA
SCHLAUCHKÜHLER
08MY
aus £72,77
aus £72,77
# 2
MPN: 4G43-8555-GA
STAHLROHR, WASSER-BYPASS, BLANK
Bis zu 08MY
aus £336,50
aus £336,50
# -
-
SCHLAUCH, ZUR WASSERPUMPE
Bis zu 08MY
# -
-
SCHLAUCH, ZUM THERMOSTAT
Bis zu 08MY
# -
-
SCHLAUCH, ZUM KÜHLER
Bis zu 08MY
# -
-
KLEMME, SCHLAUCH
Bis zu 08MY
# 2
MPN: 8D33-8555-AB
ROHRBAUGRUPPE, WASSER-BYPASS, INKL. SCHLÄUCHE
08MY
aus £720,82
aus £720,82
Dieses Teil ersetzt die Teilenummer 4G43-8555-GA, die wir auf Lager haben
# 3
MPN: 703264
SCHRAUBE M6X14 HEX FLG HD
# 4
MPN: 4G43-8C350-AD
SCHLAUCHBAUGRUPPE, MOTORKÜHLBEHÄLTER
Bis zu (V) A04068
aus £20,51
aus £20,51
# -
-
SCHLAUCHBAUGRUPPE, MOTORKÜHLBEHÄLTER
# -
-
ROHRBAUGRUPPE, AUSDEHNUNGSBEHÄLTER ZUM BYPASS
# -
-
SCHRAUBE M6
07MY
# 5
MPN: 703264
SCHRAUBE M6X14 HEX FLG HD
08MY
# 6
MPN: 4G43-19B518-AC
TANKMONTAGE, ERWEITERUNG
Bis zu (V) A04068
Ersetzung
Ersetzung
# 6
MPN: 4G43-19B518-BC
TANKMONTAGE, ERWEITERUNG
Ersetzung
Ersetzung
# 7
MPN: 1R12-37-10166
SENSOR, AUSDEHNUNGSBEHÄLTER
aus £46,34
aus £46,34
# 8
MPN: 4G43-8101-BA
VERSCHLUSS, AUSDEHNUNGSBEHÄLTER
Ersetzung
Ersetzung
# 9
MPN: 703264
SCHRAUBE M6X14 HEX FLG HD
08MY
# 9
MPN: 700211
SCHRAUBE M6X14 HEX FLG HD
07MY
# 10
MPN: 703612
MUTTER UND Scheibe M6
aus £0,47
aus £0,47
# 10
MPN: 4G43-8C363-AF
SCHLAUCHBAUGRUPPE, KÜHLER AN VERSORGUNGSTANK
Bis zu (V) A04068
# 11
MPN: 4G43-8C363-FB
SCHLAUCHBAUGRUPPE, KÜHLER AN VERSORGUNGSTANK
# 12
MPN: 4G43-8063-AE
SCHLAUCHBAUGRUPPE, KÜHLER AN VERSORGUNGSTANK
Bis zu (V) A04068
aus £52,26
aus £52,26
# -
-
KLEMME, FEDERBAND 17X15
# -
-
ROHRBAUGRUPPE, CROSSOVER-ENTLÜFTUNG
Bis zu (V) A04068
# -
-
ROHRBAUGRUPPE, CROSSOVER-ENTLÜFTUNG
Bis zu (V) A04068
# 13
MPN: 4G43-8003-EA
ROHRBAUGRUPPE, CROSSOVER-ENTLÜFTUNG
# 14
MPN: 702295
MUTTER, FLG, M5
aus £0,47
aus £0,47
# 15
MPN: 4G43-8003-CA
SCHLAUCH, THERMOGEHÄUSE-KREUZUNGSENTLÜFTUNG
aus £40,85
aus £40,85
# 16
MPN: 702904
KLEMME
aus £1,13
aus £1,13
# 17
MPN: 4G43-8584-DB
ROHR, MONTAGE HEIZUNGSZUFUHR
Verwenden Sie auch die Elemente 17a und 17b
aus £52,85
aus £52,85
# -
-
SCHLAUCH, THERMO-OBERTEIL
Verwenden Sie auch die Elemente 17 und 17b
# -
-
KLEMME, SCHLAUCH 23X15MM
Verwenden Sie auch die Elemente 17 und 17a
# -
-
SCHLAUCH, HEIZUNGSEINLASS, RHD
Bis zu (V) A04068
# -
-
SCHLAUCH, HEIZUNGSEINLASS, LINKS
Bis zu (V) A04068
# 18
MPN: 4G43-18D334-AC
SCHLAUCH, WASSERHEIZUNGS-EINLASS-BAUGRUPPE LHD
aus £181,93
aus £181,93
# 18
MPN: 4G43-18D334-BC
SCHLAUCH, WASSERHEIZUNGSEINLASS, RHD
aus £37,75
aus £37,75
# 18
MPN: 4G43-18674-AE
SCHLAUCH, WASSERHEIZUNGSAUSLASS KOMPL
Bis zu (V) A04068
# 19
MPN: 4G43-18674-EB
SCHLAUCH, WASSERHEIZUNGSAUSLASS KOMPL
# 19
MPN: 4G43-18D359-AC
SCHLAUCH, WASSERHEIZUNGSAUSLASS, LINKS
Bis zu (V) A04068
aus £123,46
aus £123,46
# 19
MPN: 4G43-18D359-BC
SCHLAUCH, WASSERHEIZUNGSAUSLASS, RHD
Bis zu (V) A04068
aus £14,80
aus £14,80
# 20
MPN: 4G43-18D359-AC
SCHLAUCH, WASSERHEIZUNGSAUSLASS, LINKS
aus £123,46
aus £123,46
# 20
MPN: 4G43-18D359-BC
SCHLAUCH, WASSERHEIZUNGSAUSLASS, RHD
aus £14,80
aus £14,80
# 21
MPN: 701335
KLEMME, 20X15 FEDERBAND H.DUTY
aus £0,67
aus £0,67
# 21
MPN: 702901
KLEMME, FEDERBAND 23X15
aus £1,23
aus £1,23
# 22
MPN: 4G43-4867-BC
ABDECKUNGSBAUGRUPPE, UNTEN
aus £11,35
aus £11,35
# 23
MPN: 4G43-6793-BB
ABDECKUNG, OBEN
aus £8,36
aus £8,36
# 24
MPN: 700229
BOLZEN, M8X35
aus £0,47
aus £0,47
# 25
MPN: 4G43-58-AA
CLIP, SCHLAUCHPLATTE
aus £13,24
aus £13,24
# 26
MPN: AD43-2A155-AA
HALTERUNG, SCHLAUCHKLEMME
aus £12,33
aus £12,33
# 27
MPN: 701345
Nuss, M6
# 28
MPN: 1R12-32-10271
TANKBAUGRUPPE, ÜBERLAUF
Bis zu (V) A04068
aus £74,14
aus £74,14
# 28
MPN: 6G33-TBD2-AA
TANKBAUGRUPPE, ÜBERLAUF
aus £17,87
aus £17,87
# 28
MPN: 6G33-TBD2-BA
TANKBAUGRUPPE, ÜBERLAUF
aus £36,01
aus £36,01
Dieses Teil ersetzt die Teilenummer 6G33-TBD2-AA, die wir auf Lager haben
# -
-
ROHR, WIEDERHERSTELLUNG
Bis zu (V) A04068
# -
-
HALTERUNG, ÜBERLAUFBEHÄLTER
Bis zu (V) A04068
# 29
MPN: 703734
SCHRAUBE UND Scheibe M6X25 HEX HD
Überlauftank
aus £0,73
aus £0,73
# -
-
SCHLAUCH, KÜHLERÜBERLAUF
Bis zu (V) A04068
# 30
MPN: 4G43-8N029-AG
SCHLAUCH, KÜHLERÜBERLAUF
aus £8,56
aus £8,56
# 31
MPN: AD43-55-AA
CLIP, RAYMOND C 18
aus £0,99
aus £0,99
# 32
MPN: 4G43-8B081-AE
SCHLAUCHBAUGRUPPE, RAD-VERSORGUNGSTANK
Bis zu (V) A04068
Ersetzung
Ersetzung
# 32
MPN: 4G43-8B081-AG
SCHLAUCHBAUGRUPPE, RAD-VERSORGUNGSTANK
aus £17,05
aus £17,05
# 32
MPN: AD43-8B081-AA
SCHLAUCHBAUGRUPPE, RAD-VERSORGUNGSTANK
aus £43,52
aus £43,52
# 33
MPN: 701181
CLIP 16X6.5X1.5
aus £1,82
aus £1,82
# 34
MPN: 701172
CLIP, ÖFFNEN, EINDRÜCKEN 16X2.8-3.3
aus £0,47
aus £0,47
-part-diagram-030400-e1.webp "ASTON MARTIN DB9 (2004) STEUERUNG DER KRAFTSTOFFBELADUNG TEILEDIAGRAMM")
-part-diagram-030400-e1-1.webp "ASTON MARTIN DB9 (2004) ZUBEHÖRANTRIEB TEILEDIAGRAMM")
-part-diagram-030600.webp "ASTON MARTIN DB9 (2004) ANLASSER TEILEDIAGRAMM")
-part-diagram-030700-e1.webp "ASTON MARTIN DB9 (2004) ZÜNDUNG TEILEDIAGRAMM")
-part-diagram-030800-e1.webp "ASTON MARTIN DB9 (2004) EMISSIONSKONTROLLE TEILEDIAGRAMM")
-part-diagram-030900-e1.webp "ASTON MARTIN DB9 (2004) TEILEDIAGRAMM DES VENTILTRIEBS")
-part-diagram-031000-e1.webp "ASTON MARTIN DB9 (2004) MOTORABDICHTUNG TEILEDIAGRAMM")
-part-diagram-031100.webp "ASTON MARTIN DB9 (2004) LEISTUNGSUMWANDLUNG TEILEDIAGRAMM")
-part-diagram-031200.webp "ASTON MARTIN DB9 (2004) LUFTAUFLADUNG TEILEDIAGRAMM")
-part-diagram-031300-s1.webp "ASTON MARTIN DB9 (2004) VERDUNSTUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-031400-e1.webp "ASTON MARTIN DB9 (2004) ABGASKRÜMMER TEILEDIAGRAMM")
-part-diagram-031401-d1.webp "ASTON MARTIN DB9 (2004) ELEKTRONISCHE MOTORSTEUERUNG TEILEDIAGRAMM")
-part-diagram-031403-d1.webp "ASTON MARTIN DB9 (2004) BAROMETRISCHER SENSOR TEILEDIAGRAMM")
-part-diagram-031800.webp "ASTON MARTIN DB9 (2004) BESCHLEUNIGERSTEUERUNG TEILEDIAGRAMM")
-part-diagram-031904.webp "ASTON MARTIN DB9 (2004) KUPPLUNGSPEDALSCHALTER TEILEDIAGRAMM")
-part-diagram-040100-c1.webp "ASTON MARTIN DB9 (2004) TEILEDIAGRAMM DER VORDERRADAUFHÄNGUNG")
-part-diagram-040105-c1.webp "ASTON MARTIN DB9 (2004) VORDERER STABILISATOR, COUPÉ TEILEDIAGRAMM")
-part-diagram-040105-c2.webp "ASTON MARTIN DB9 (2004) VORDERE STABILISATORSTANGE, VOLANTE TEILEDIAGRAMM")
-part-diagram-040200-c1.webp "ASTON MARTIN DB9 (2004) HINTERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-040205-c1.webp "ASTON MARTIN DB9 (2004) HINTERE STABILISATORSTANGE TEILEDIAGRAMM")
-part-diagram-040300-c1.webp "ASTON MARTIN DB9 (2004) VORDERE FEDER UND DÄMPFER, BIS 09MY TEILEDIAGRAMM")
-part-diagram-040300-c2.webp "ASTON MARTIN DB9 (2004) HINTERE FEDER UND DÄMPFER, ZU 09MY TEILEDIAGRAMM")
-part-diagram-040300-c2-1.webp "ASTON MARTIN DB9 (2004) HINTERE FEDER UND DÄMPFER, 09MY AUF TEILEDIAGRAMM")
-part-diagram-040300-c4.webp "ASTON MARTIN DB9 (2004) VORDERE FEDER UND DÄMPFER, 09MY AUF TEILEDIAGRAMM")
-part-diagram-040304-c1.webp "ASTON MARTIN DB9 (2004) STOßDÄMPFER-DÄMPFUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-040304-d1.webp "ASTON MARTIN DB9 (2004) TEILEDIAGRAMM FÜR AKTIVES DÄMPFUNGSMODUL")
-part-diagram-040400.webp "ASTON MARTIN DB9 (2004) RÄDER & REIFEN TEILEDIAGRAMM")
-part-diagram-040401-c1.webp "ASTON MARTIN DB9 (2004) SPORTPAKET-KIT, 2007 TEILEDIAGRAMM")
-part-diagram-050100-w1.webp "ASTON MARTIN DB9 (2004) ANTRIEBSWELLENBAUGRUPPE, HANDBUCH TEILEDIAGRAMM")
-part-diagram-050100-w2.webp "ASTON MARTIN DB9 (2004) ANTRIEBSWELLENBAUGRUPPE, AUTO TEILEDIAGRAMM")
-part-diagram-050500.webp "ASTON MARTIN DB9 (2004) HINTERE HALBWELLENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-060300-c1.webp "ASTON MARTIN DB9 (2004) VORDERES BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-060400-c1.webp "ASTON MARTIN DB9 (2004) HINTERES BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-060500-c2.webp "ASTON MARTIN DB9 (2004) FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-060600.webp "ASTON MARTIN DB9 (2004) BREMSAKTUATOR-BAUGRUPPE, HANDBUCH TEILEDIAGRAMM")
-part-diagram-060600-c3.webp "ASTON MARTIN DB9 (2004) BREMSAKTUATORBAUGRUPPE, AUTO TEILEDIAGRAMM")
-part-diagram-060603-c1.webp "ASTON MARTIN DB9 (2004) BREMSLEITUNGEN UND -SCHLÄUCHE, LINKSLENKUNG TEILEDIAGRAMM")
-part-diagram-060603-c2.webp "ASTON MARTIN DB9 (2004) BREMSLEITUNGEN UND -SCHLÄUCHE, RECHTSLENKER TEILEDIAGRAMM")
-part-diagram-060604.webp "ASTON MARTIN DB9 (2004) BREMSLICHTSCHALTER TEILEDIAGRAMM")
-part-diagram-060700.webp "ASTON MARTIN DB9 (2004) SERVOBREMSBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-060900-c1.webp "ASTON MARTIN DB9 (2004) ANTIBLOCKIERMODUL TEILEDIAGRAMM")
-part-diagram-060901-c1.webp "ASTON MARTIN DB9 (2004) ANTIBLOCKIER- UND RADSCHLUPFSENSOR TEILEDIAGRAMM")
-part-diagram-070000-p1.webp "ASTON MARTIN DB9 (2004) GETRIEBE, AUTOMATIK TEILEDIAGRAMM")
-part-diagram-070000-p2.webp "ASTON MARTIN DB9 (2004) TANSAXLE-KÜHLUNG, AUTOMATISCH TEILEDIAGRAMM")
-part-diagram-070000-p3.webp "ASTON MARTIN DB9 (2004) DIFFERENTIAL TEILEDIAGRAMM")
-part-diagram-070200.webp "ASTON MARTIN DB9 (2004) GETRIEBEKÜHLUNG, MANUELL TEILEDIAGRAMM")
-part-diagram-070300-r1.webp "ASTON MARTIN DB9 (2004) GETRIEBE, SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-070502.webp "ASTON MARTIN DB9 (2004) PADDLESHIFT TEILEDIAGRAMM")
-part-diagram-070502-d1.webp "ASTON MARTIN DB9 (2004) GETRIEBESCHALTER TEILEDIAGRAMM")
-part-diagram-070502-d4.webp "ASTON MARTIN DB9 (2004) SHIFT BY WIRE-SCHNITTSTELLE TEILEDIAGRAMM")
-part-diagram-070600-r1.webp "ASTON MARTIN DB9 (2004) SCHALTHEBELBAUGRUPPE, MANUELL TEILEDIAGRAMM")
-part-diagram-080000-r1.webp "ASTON MARTIN DB9 (2004) KUPPLUNGSSYSTEM, LHD TEILEDIAGRAMM")
-part-diagram-080000-r2.webp "ASTON MARTIN DB9 (2004) KUPPLUNGSSYSTEM, RHD TEILEDIAGRAMM")
-part-diagram-090000-s1.webp "ASTON MARTIN DB9 (2004) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-090400-s1.webp "ASTON MARTIN DB9 (2004) HITZESCHILD-SUBSYSTEM TEILEDIAGRAMM")
-part-diagram-100103-s1.webp "ASTON MARTIN DB9 (2004) KRAFTSTOFFLEITUNGEN TEILEDIAGRAMM")
-part-diagram-100104-s1.webp "ASTON MARTIN DB9 (2004) TANKDECKEL UND -ROHR, COUPÉ TEILEDIAGRAMM")
-part-diagram-100104-s2.webp "ASTON MARTIN DB9 (2004) TANKDECKEL UND -ROHR, VOLANTE TEILEDIAGRAMM")
-part-diagram-100106-d1.webp "ASTON MARTIN DB9 (2004) KRAFTSTOFFPUMPENMODULE TEILEDIAGRAMM")
-part-diagram-110200-c1.webp "ASTON MARTIN DB9 (2004) SERVOLENKUNG TEILEDIAGRAMM")
-part-diagram-110203-c1.webp "ASTON MARTIN DB9 (2004) KÜHLER, SCHLÄUCHE UND BEHÄLTER, LINKSLENKUNG TEILEDIAGRAMM")
-part-diagram-110203-c2.webp "ASTON MARTIN DB9 (2004) KÜHLER, SCHLÄUCHE UND BEHÄLTER, RECHTSLENKER TEILEDIAGRAMM")
-part-diagram-110400.webp "ASTON MARTIN DB9 (2004) LENKSÄULENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-110502-d1.webp "ASTON MARTIN DB9 (2004) ZÜNDSCHALTERBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-110600-b1.webp "ASTON MARTIN DB9 (2004) LENKRADBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-110600-b3.webp "ASTON MARTIN DB9 (2004) LENKRAD, TEMPOMAT TEILEDIAGRAMM")
-part-diagram-110602.webp "ASTON MARTIN DB9 (2004) LENKSÄULENSCHALTER TEILEDIAGRAMM")
-part-diagram-120101.webp "ASTON MARTIN DB9 (2004) LUFTEINLASSKANÄLE TEILEDIAGRAMM")
-part-diagram-120102.webp "ASTON MARTIN DB9 (2004) TEILEDIAGRAMM FÜR LUFTVERTEILUNGSKOMPONENTEN")
-part-diagram-120103-b1.webp "ASTON MARTIN DB9 (2004) KOMPONENTEN ZUR LUFTABSAUGUNG TEILEDIAGRAMM")
-part-diagram-120300.webp "ASTON MARTIN DB9 (2004) VERDAMPFER & HEIZER TEILEDIAGRAMM")
-part-diagram-120305-s1.webp "ASTON MARTIN DB9 (2004) KLIMAANLAGE, LHD TEILEDIAGRAMM")
-part-diagram-120305-s2.webp "ASTON MARTIN DB9 (2004) KLIMAANLAGENLEITUNG, RHD TEILEDIAGRAMM")
-part-diagram-120400.webp "ASTON MARTIN DB9 (2004) SENSOREN TEILEDIAGRAMM")
-part-diagram-130101.webp "ASTON MARTIN DB9 (2004) KOMBIINSTRUMENT TEILEDIAGRAMM")
-part-diagram-130600-d1.webp "ASTON MARTIN DB9 (2004) HORNSYSTEM TEILEDIAGRAMM")
-part-diagram-131301-d1.webp "ASTON MARTIN DB9 (2004) EINPARKHILFESENSOREN TEILEDIAGRAMM")
-part-diagram-140101-d1.webp "ASTON MARTIN DB9 (2004) BATTERIE TEILEDIAGRAMM")
-part-diagram-140101-d2.webp "ASTON MARTIN DB9 (2004) BATTERIE-AUSSCHALTER TEILEDIAGRAMM")
-part-diagram-140101-d3.webp "ASTON MARTIN DB9 (2004) BATTERIE-CONDITIONER-KIT TEILEDIAGRAMM")
-part-diagram-140102-b1.webp "ASTON MARTIN DB9 (2004) BATTERIE-HALTEVORRICHTUNGEN TEILEDIAGRAMM")
-part-diagram-140103-d2.webp "ASTON MARTIN DB9 (2004) BATTERIEKABEL, COUPÉ TEILEDIAGRAMM")
-part-diagram-140103-d3.webp "ASTON MARTIN DB9 (2004) BATTERIEKABEL, VOLANTE TEILEDIAGRAMM")
-part-diagram-150103-d1.webp "ASTON MARTIN DB9 (2004) VERSTÄRKER, COUPÉ TEILEDIAGRAMM")
-part-diagram-150103-d2.webp "ASTON MARTIN DB9 (2004) VERSTÄRKER, VOLANTE TEILEDIAGRAMM")
-part-diagram-150103-d3.webp "ASTON MARTIN DB9 (2004) PREMIUM-VERSTÄRKER, COUPÉ TEILEDIAGRAMM")
-part-diagram-150103-d4.webp "ASTON MARTIN DB9 (2004) PREMIUM-VERSTÄRKER, VOLANTE TEILEDIAGRAMM")
-part-diagram-150104-d1.webp "ASTON MARTIN DB9 (2004) MITTELSTAPEL TEILEDIAGRAMM")
-part-diagram-150104-d2.webp "ASTON MARTIN DB9 (2004) MITTELSTAPEL, 09MY TEILEDIAGRAMM")
-part-diagram-150108-d1.webp "ASTON MARTIN DB9 (2004) MEDIA PLAYER TEILEDIAGRAMM")
-part-diagram-150108-d3.webp "ASTON MARTIN DB9 (2004) MP3 MEDIEN TEILEDIAGRAMM")
-part-diagram-150204-d1.webp "ASTON MARTIN DB9 (2004) ELEKTRONISCHE ANTENNE TEILEDIAGRAMM")
-part-diagram-150204-d2.webp "ASTON MARTIN DB9 (2004) ELEKTRONISCHE ANTENNE, 08MY TEILEDIAGRAMM")
-part-diagram-150204-d3.webp "ASTON MARTIN DB9 (2004) ELEKTRONISCHE ANTENNE, WINDSCHUTZSCHEIBE TEILEDIAGRAMM")
-part-diagram-150204-d4.webp "ASTON MARTIN DB9 (2004) ELEKTRONISCHE ANTENNE, 09MY TEILEDIAGRAMM")
-part-diagram-150301-d1.webp "ASTON MARTIN DB9 (2004) SPRECHER, BASIS, COPE TEILEDIAGRAMM")
-part-diagram-150301-d2.webp "ASTON MARTIN DB9 (2004) LAUTSPRECHER, BASIS, VOLANTE TEILEDIAGRAMM")
-part-diagram-150301-d5.webp "ASTON MARTIN DB9 (2004) LAUTSPRECHER, 07MY, COUPÉ TEILEDIAGRAMM")
-part-diagram-150301-d6.webp "ASTON MARTIN DB9 (2004) LAUTSPRECHER, 07MY, VOLANTE TEILEDIAGRAMM")
-part-diagram-150301-d7.webp "ASTON MARTIN DB9 (2004) LAUTSPRECHER, PREMIUM, COUPÉ TEILEDIAGRAMM")
-part-diagram-150301-d8.webp "ASTON MARTIN DB9 (2004) LAUTSPRECHER, PREMIUM, VOLANTE TEILEDIAGRAMM")
-part-diagram-160000-s1.webp "ASTON MARTIN DB9 (2004) VAKUUMVERTEILUNG TEILEDIAGRAMM")
-part-diagram-160200.webp "ASTON MARTIN DB9 (2004) VAKUUMVERTEILUNGS-SUBSYSTEM TEILEDIAGRAMM")
-part-diagram-170101-d1.webp "ASTON MARTIN DB9 (2004) SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-170102-d1.webp "ASTON MARTIN DB9 (2004) SEITLICHE REPEATER TEILEDIAGRAMM")
-part-diagram-170105-d1.webp "ASTON MARTIN DB9 (2004) VORDERE SEITENMARKIERUNGEN TEILEDIAGRAMM")
-part-diagram-170202-d2.webp "ASTON MARTIN DB9 (2004) TEILEDIAGRAMM FÜR INNENBELEUCHTUNG")
-part-diagram-170301-d1.webp "ASTON MARTIN DB9 (2004) RÜCKLEUCHTEN TEILEDIAGRAMM")
-part-diagram-170301-d2.webp "ASTON MARTIN DB9 (2004) HOCHMONTIERTES BREMSLICHT, COUPÉ TEILEDIAGRAMM")
-part-diagram-170301-d3.webp "ASTON MARTIN DB9 (2004) HOCHMONTIERTES BREMSLICHT, VOLANTE TEILEDIAGRAMM")
-part-diagram-170305-d1.webp "ASTON MARTIN DB9 (2004) SEITENMARKIERUNGEN HINTEN TEILEDIAGRAMM")
-part-diagram-170306-d1.webp "ASTON MARTIN DB9 (2004) RÜCKSTRAHLER TEILEDIAGRAMM")
-part-diagram-170308.webp "ASTON MARTIN DB9 (2004) KENNZEICHENLEUCHTEN TEILEDIAGRAMM")
-part-diagram-170401-b1.webp "ASTON MARTIN DB9 (2004) LEUCHTWEITENREGULIERUNG TEILEDIAGRAMM")
-part-diagram-170401-d1.webp "ASTON MARTIN DB9 (2004) SCHEINWERFER-NIVELLIERUNGSREGLER TEILEDIAGRAMM")
-part-diagram-170501-d2.webp "ASTON MARTIN DB9 (2004) LICHTSCHALTER TEILEDIAGRAMM")
-part-diagram-180101-d1.webp "ASTON MARTIN DB9 (2004) MOTORRAUMKABELBAUM TEILEDIAGRAMM")
-part-diagram-180101-d3.webp "ASTON MARTIN DB9 (2004) MOTORKABELBAUM TEILEDIAGRAMM")
-part-diagram-180102.webp "ASTON MARTIN DB9 (2004) IP-KABELBAUM TEILEDIAGRAMM")
-part-diagram-180102-d5.webp "ASTON MARTIN DB9 (2004) IP-KABELBAUM, B & O TEILEDIAGRAMM")
-part-diagram-180103.webp "ASTON MARTIN DB9 (2004) TÜRGESCHIRR TEILEDIAGRAMM")
-part-diagram-180103-d1.webp "ASTON MARTIN DB9 (2004) KÖRPERGESCHIRR TEILEDIAGRAMM")
-part-diagram-180103-d2.webp "ASTON MARTIN DB9 (2004) HECKKABELBAUM TEILEDIAGRAMM")
-part-diagram-180103-d3.webp "ASTON MARTIN DB9 (2004) STIEFELGESCHIRR TEILEDIAGRAMM")
-part-diagram-180106.webp "ASTON MARTIN DB9 (2004) SICHERUNGSTAFELN TEILEDIAGRAMM")
-part-diagram-180401.webp "ASTON MARTIN DB9 (2004) HILFSSTECKDOSE TEILEDIAGRAMM")
-part-diagram-190101-d2.webp "ASTON MARTIN DB9 (2004) TRACKER TEILEDIAGRAMM")
-part-diagram-190102.webp "ASTON MARTIN DB9 (2004) DIEBSTAHLSCHUTZSENSOREN UND -SCHALTER TEILEDIAGRAMM")
-part-diagram-190103-d1.webp "ASTON MARTIN DB9 (2004) SICHERHEITSSIGNALGEBER TEILEDIAGRAMM")
-part-diagram-190202.webp "ASTON MARTIN DB9 (2004) RKE TEILEDIAGRAMM")
-part-diagram-190600-d1.webp "ASTON MARTIN DB9 (2004) SPRACHSTEUERUNGS-SUBSYSTEM TEILEDIAGRAMM")
-part-diagram-190701-10.webp "ASTON MARTIN DB9 (2004) NAVI, COUPÉ, NACH 09MY TEILEDIAGRAMM")
-part-diagram-190701-20.webp "ASTON MARTIN DB9 (2004) NAVI, VOLANTE, NACH 09MY TEILEDIAGRAMM")
-part-diagram-190701-30.webp "ASTON MARTIN DB9 (2004) NAVI, 09MY BIS 12MY TEILEDIAGRAMM")
-part-diagram-190701-40.webp "ASTON MARTIN DB9 (2004) NAVIGATIONSGERÄT, 12MY IM TEILEDIAGRAMM")
-part-diagram-190703-10.webp "ASTON MARTIN DB9 (2004) NAVI-DISPLAY, BIS 12MY TEILEDIAGRAMM")
-part-diagram-190703-20.webp "ASTON MARTIN DB9 (2004) NAVIGATIONSDISPLAY, 12MY IM TEILEDIAGRAMM")
-part-diagram-190705-d1.webp "ASTON MARTIN DB9 (2004) GPS-TUNER, ZU 09MY TEILEDIAGRAMM")
-part-diagram-190706-d1.webp "ASTON MARTIN DB9 (2004) GPS-ANTENNE, COUPÉ TEILEDIAGRAMM")
-part-diagram-190706-d2.webp "ASTON MARTIN DB9 (2004) GPS-ANTENNE, VOLANTE TEILEDIAGRAMM")
-part-diagram-190800.webp "ASTON MARTIN DB9 (2004) MOBILTELEFON-SUBSYSTEM TEILEDIAGRAMM")
-part-diagram-190801.webp "ASTON MARTIN DB9 (2004) BLUETOOTH-SUBSYSTEM TEILEDIAGRAMM")
-part-diagram-191001.webp "ASTON MARTIN DB9 (2004) MULTIFUNKTIONSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-191001-b1.webp "ASTON MARTIN DB9 (2004) REIFENDRUCKMODUL TEILEDIAGRAMM")
-part-diagram-191001-d3.webp "ASTON MARTIN DB9 (2004) REIFENDRUCKMODUL, 11MY TEILEDIAGRAMM")
-part-diagram-200002.webp "ASTON MARTIN DB9 (2004) ETIKETTEN UNTER DER MOTORHAUBE TEILEDIAGRAMM")
-part-diagram-000101.webp "ASTON MARTIN DB9 (2004) AUßENETIKETTEN TEILEDIAGRAMM")
-part-diagram-000101-s1.webp "ASTON MARTIN DB9 (2004) KRAFTSTOFFTANK-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-000102.webp "ASTON MARTIN DB9 (2004) INNENETIKETTEN TEILEDIAGRAMM")
-part-diagram-000200-c1.webp "ASTON MARTIN DB9 (2004) TEILEDIAGRAMM FÜR NOTFALLAUSRÜSTUNG")
-part-diagram-000301-g4.webp "ASTON MARTIN DB9 (2004) BEDIENUNGSANLEITUNG TEILEDIAGRAMM")
-part-diagram-010100-b1.webp "ASTON MARTIN DB9 (2004) KAROSSERIE, COUPÉ TEILEDIAGRAMM")
-part-diagram-010100-b2.webp "ASTON MARTIN DB9 (2004) KÖRPER, VOLANTE TEILEDIAGRAMM")
-part-diagram-010101-b1.webp "ASTON MARTIN DB9 (2004) KAROSSERIETEILE, COUPÉ TEILEDIAGRAMM")
-part-diagram-010101-b2.webp "ASTON MARTIN DB9 (2004) KAROSSERIEKOMPONENTEN, COLANTE TEILEDIAGRAMM")
-part-diagram-010101-b81.webp "ASTON MARTIN DB9 (2004) UNTERBODEN TEILEDIAGRAMM")
-part-diagram-010101-b82.webp "ASTON MARTIN DB9 (2004) UNTERBODEN HINTEN, COUPÉ TEILEDIAGRAMM")
-part-diagram-010101-b83.webp "ASTON MARTIN DB9 (2004) UNTERBODEN HINTEN, VOLANTE TEILEDIAGRAMM")
-part-diagram-010102-b81.webp "ASTON MARTIN DB9 (2004) KAROSSERIE-ARMATURENBRETT UND MOTORHAUBE, COUPÉ TEILEDIAGRAMM")
-part-diagram-010102-b84.webp "ASTON MARTIN DB9 (2004) BODY DASH UND COWL, VOLANTE TEILEDIAGRAMM")
-part-diagram-010103-b1.webp "ASTON MARTIN DB9 (2004) DACH, COUPÉ TEILEDIAGRAMM")
-part-diagram-010103-b2.webp "ASTON MARTIN DB9 (2004) WINDSCHUTZSCHEIBE, AUßEN, VOLANTE TEILEDIAGRAMM")
-part-diagram-010104-b1.webp "ASTON MARTIN DB9 (2004) PANEL KAROSSERIESEITE, COUPÉ TEILEDIAGRAMM")
-part-diagram-010104-b2.webp "ASTON MARTIN DB9 (2004) PANEL KAROSSERIESEITE, VOLANTE TEILEDIAGRAMM")
-part-diagram-010106-b3.webp "ASTON MARTIN DB9 (2004) KAROSSERIE-HECKTEIL AUS VERBUNDWERKSTOFF, COUPÉ TEILEDIAGRAMM")
-part-diagram-010106-b4.webp "ASTON MARTIN DB9 (2004) KAROSSERIE-HECKTEIL AUS VERBUNDWERKSTOFF, VOLANTE TEILEDIAGRAMM")
-part-diagram-010106-b81.webp "ASTON MARTIN DB9 (2004) KAROSSERIE-HECK, COUPÉ TEILEDIAGRAMM")
-part-diagram-010106-b82.webp "ASTON MARTIN DB9 (2004) KAROSSERIEHECK, VOLANTE TEILEDIAGRAMM")
-part-diagram-010107-b1.webp "ASTON MARTIN DB9 (2004) HINTERRADKÄSTEN TEILEDIAGRAMM")
-part-diagram-010107-c1.webp "ASTON MARTIN DB9 (2004) HINTERE UNTERBODEN SCHILDER TEILEDIAGRAMM")
-part-diagram-010108-b2.webp "ASTON MARTIN DB9 (2004) EV-STRUKTUR, COUPÉ TEILEDIAGRAMM")
-part-diagram-010108-b4.webp "ASTON MARTIN DB9 (2004) EV-STRUKTUR, VOLANTE TEILEDIAGRAMM")
-part-diagram-010202.webp "ASTON MARTIN DB9 (2004) GITTERÖFFNUNGSPLATTE TEILEDIAGRAMM")
-part-diagram-010203-b1.webp "ASTON MARTIN DB9 (2004) FRONTFLÜGELBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-010204-b1.webp "ASTON MARTIN DB9 (2004) VORDERRADKÄSTEN TEILEDIAGRAMM")
-part-diagram-010204-b2.webp "ASTON MARTIN DB9 (2004) TRENNWAND, FRONTGRILL TEILEDIAGRAMM")
-part-diagram-010205-b1.webp "ASTON MARTIN DB9 (2004) MOTORHAUBE UND MONTAGE TEILEDIAGRAMM")
-part-diagram-010207-b1.webp "ASTON MARTIN DB9 (2004) VORDERER UNTERSCHUTZ, COUPÉ TEILEDIAGRAMM")
-part-diagram-010207-b2.webp "ASTON MARTIN DB9 (2004) VORDERER UNTERSCHUTZ, VOLANTE TEILEDIAGRAMM")
-part-diagram-010301-b1.webp "ASTON MARTIN DB9 (2004) VORDERE SEITENTÜREN TEILEDIAGRAMM")
-part-diagram-010301-g1.webp "ASTON MARTIN DB9 (2004) TÜRSCHARNIERE TEILEDIAGRAMM")
-part-diagram-010303-b1.webp "ASTON MARTIN DB9 (2004) KOFFERRAUMDECKEL, COUPÉ TEILEDIAGRAMM")
-part-diagram-010303-b2.webp "ASTON MARTIN DB9 (2004) KOFFERRAUMDECKEL, VOLANTE TEILEDIAGRAMM")
-part-diagram-010501.webp "ASTON MARTIN DB9 (2004) BODENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010501-b3.webp "ASTON MARTIN DB9 (2004) ZUSÄTZLICHE INNENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010501-b5.webp "ASTON MARTIN DB9 (2004) BODENVERKLEIDUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-010502.webp "ASTON MARTIN DB9 (2004) MOTORHAUBEN-SEITENVERKLEIDUNG, UNTEN TEILEDIAGRAMM")
-part-diagram-010503-b1.webp "ASTON MARTIN DB9 (2004) DACHHIMMEL KPL TEILEDIAGRAMM")
-part-diagram-010503-b2.webp "ASTON MARTIN DB9 (2004) KOPFVERKLEIDUNG, COUPÉ TEILEDIAGRAMM")
-part-diagram-010503-b6.webp "ASTON MARTIN DB9 (2004) KOPFVERKLEIDUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-010503-b8.webp "ASTON MARTIN DB9 (2004) SÄULENVERKLEIDUNG, OBEN, VOLANTE TEILEDIAGRAMM")
-part-diagram-010504.webp "ASTON MARTIN DB9 (2004) SONNENBLENDE TEILEDIAGRAMM")
-part-diagram-010505-b1.webp "ASTON MARTIN DB9 (2004) TÜRVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010507-b1.webp "ASTON MARTIN DB9 (2004) KAROSSERIE-SEITENVERKLEIDUNG, COUPÉ TEILEDIAGRAMM")
-part-diagram-010507-b2.webp "ASTON MARTIN DB9 (2004) SÄULENVERKLEIDUNG, OBEN, COUPÉ TEILEDIAGRAMM")
-part-diagram-010507-b3.webp "ASTON MARTIN DB9 (2004) KAROSSERIESEITIGE VIERTELVERKLEIDUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-010508-b2.webp "ASTON MARTIN DB9 (2004) ZUSAMMENBAU DER PAKETABLAGE TEILEDIAGRAMM")
-part-diagram-010508-b3.webp "ASTON MARTIN DB9 (2004) HECKVERKLEIDUNG, VOLANTE-TEILEDIAGRAMM")
-part-diagram-010508-b5.webp "ASTON MARTIN DB9 (2004) DACHÖFFNUNGSVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010508-b8.webp "ASTON MARTIN DB9 (2004) HECKVERKLEIDUNG, COUPÉ TEILEDIAGRAMM")
-part-diagram-010601-b2.webp "ASTON MARTIN DB9 (2004) BODENSCHALLDÄMMUNG TEILEDIAGRAMM")
-part-diagram-010601-b4.webp "ASTON MARTIN DB9 (2004) SCHALLDÄMMUNG, MOTORKOMP TEILEDIAGRAMM")
-part-diagram-010601-b6.webp "ASTON MARTIN DB9 (2004) ANTI-CAN-SOUND-PADS TEILEDIAGRAMM")
-part-diagram-010601-b8.webp "ASTON MARTIN DB9 (2004) KAROSSERIEISOLIERUNG, COUPÉ TEILEDIAGRAMM")
-part-diagram-010702-b1.webp "ASTON MARTIN DB9 (2004) DYNAMISCHE DICHTUNGSSTREIFEN, COUPÉ TEILEDIAGRAMM")
-part-diagram-010702-b2.webp "ASTON MARTIN DB9 (2004) DYNAMISCHE DICHTUNGSSTREIFEN, VOLANTE TEILEDIAGRAMM")
-part-diagram-010703-b1.webp "ASTON MARTIN DB9 (2004) WEICHE ABDICHTUNG, COUPÉ TEILEDIAGRAMM")
-part-diagram-010703-b3.webp "ASTON MARTIN DB9 (2004) WEICHE ABDICHTUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-010706-b1.webp "ASTON MARTIN DB9 (2004) PLENUMABDECKUNG TEILEDIAGRAMM")
-part-diagram-010707-b1.webp "ASTON MARTIN DB9 (2004) WASSERSCHILDE TEILEDIAGRAMM")
-part-diagram-010801.webp "ASTON MARTIN DB9 (2004) KÜHLERGRILL TEILEDIAGRAMM")
-part-diagram-010801-b1.webp "ASTON MARTIN DB9 (2004) KÜHLERGRILL, 09MY TEILEDIAGRAMM")
-part-diagram-010802.b1.webp "ASTON MARTIN DB9 (2004) FRONTENDVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010804-b2.webp "ASTON MARTIN DB9 (2004) DACHVERKLEIDUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-010805-b1.webp "ASTON MARTIN DB9 (2004) SEITEN- UND SEITENVERKLEIDUNG, COUPÉ TEILEDIAGRAMM")
-part-diagram-010805-b2.webp "ASTON MARTIN DB9 (2004) SEITEN- UND SEITENVERKLEIDUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-010805-b5.webp "ASTON MARTIN DB9 (2004) STEINSCHLAGWÄCHTER TEILEDIAGRAMM")
-part-diagram-010806-b1.webp "ASTON MARTIN DB9 (2004) KAROSSERIE-HECKVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010807-b1.webp "ASTON MARTIN DB9 (2004) KOFFERRAUMDECKELVERKLEIDUNG, COUPÉ TEILEDIAGRAMM")
-part-diagram-010807-b2.webp "ASTON MARTIN DB9 (2004) KOFFERRAUMDECKELVERKLEIDUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-010901-b1.webp "ASTON MARTIN DB9 (2004) INNENSPIEGEL, COUPÉ TEILEDIAGRAMM")
-part-diagram-010901-b3.webp "ASTON MARTIN DB9 (2004) INNENSPIEGEL, VOLANTE TEILEDIAGRAMM")
-part-diagram-010901-d1.webp "ASTON MARTIN DB9 (2004) INNENSPIEGEL, CHROMATISCH, GDO TEILEDIAGRAMM")
-part-diagram-010904.webp "ASTON MARTIN DB9 (2004) AUßENRÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-010904-b1.webp "ASTON MARTIN DB9 (2004) AUßENRÜCKSPIEGEL 09MY TEILEDIAGRAMM")
-part-diagram-011000-b1.webp "ASTON MARTIN DB9 (2004) VORDERSITZ BIS (V) A09109 TEILEDIAGRAMM")
-part-diagram-011001-b2.webp "ASTON MARTIN DB9 (2004) VORDERSITZ VON (V) A09110 TEILEDIAGRAMM")
-part-diagram-011003-b3.webp "ASTON MARTIN DB9 (2004) RÜCKSITZ, COUPÉ TEILEDIAGRAMM")
-part-diagram-011003-b4.webp "ASTON MARTIN DB9 (2004) RÜCKSITZ, VOLANTE TEILEDIAGRAMM")
-part-diagram-011009-d1.webp "ASTON MARTIN DB9 (2004) EINSTELLUNG DES VORDERSITZES TEILEDIAGRAMM")
-part-diagram-011101-b1.webp "ASTON MARTIN DB9 (2004) WINDSCHUTZSCHEIBE, NICHT BEHEIZT TEILEDIAGRAMM")
-part-diagram-011102-b1.webp "ASTON MARTIN DB9 (2004) WINDSCHUTZSCHEIBE, BEHEIZT TEILEDIAGRAMM")
-part-diagram-011103-b1.webp "ASTON MARTIN DB9 (2004) TÜRGLAS TEILEDIAGRAMM")
-part-diagram-011104-b1.webp "ASTON MARTIN DB9 (2004) HINTERE SEITENSCHEIBE, COUPÉ TEILEDIAGRAMM")
-part-diagram-011104-b2.webp "ASTON MARTIN DB9 (2004) HINTERE SEITENSCHEIBE, VOLANTE TEILEDIAGRAMM")
-part-diagram-011106-b1.webp "ASTON MARTIN DB9 (2004) HECKSCHEIBE TEILEDIAGRAMM")
-part-diagram-011108-b1.webp "ASTON MARTIN DB9 (2004) TÜRFENSTERHEBER TEILEDIAGRAMM")
-part-diagram-011108-b2.webp "ASTON MARTIN DB9 (2004) REGULATOREN IM HINTEREN VIERTEL, VOLANTE TEILEDIAGRAMM")
-part-diagram-011109-d1.webp "ASTON MARTIN DB9 (2004) FENSTER-/SPIEGELVERRIEGELUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-011201.webp "ASTON MARTIN DB9 (2004) MITTELKONSOLE DER INSTRUMENTENTAFEL TEILEDIAGRAMM")
-part-diagram-011201-b2.webp "ASTON MARTIN DB9 (2004) INSTRUMENTENTAFEL, LEDER TEILEDIAGRAMM")
-part-diagram-011201-b5.webp "ASTON MARTIN DB9 (2004) INSTRUMENTENTAFEL, LEDER, B&O TEILEDIAGRAMM")
-part-diagram-011201-b6.webp "ASTON MARTIN DB9 (2004) IP-QUERTRÄGER TEILEDIAGRAMM")
-part-diagram-011201-b7.webp "ASTON MARTIN DB9 (2004) IP-UNTERBAU TEILEDIAGRAMM")
-part-diagram-011201-d1.webp "ASTON MARTIN DB9 (2004) HANDSCHUHFACHSCHALTER TEILEDIAGRAMM")
-part-diagram-011201-e1.webp "ASTON MARTIN DB9 (2004) CCB-ZU-BIW-KLAMMERN TEILEDIAGRAMM")
-part-diagram-011202-b1.webp "ASTON MARTIN DB9 (2004) RÜCKKONSOLE, COUPÉ TEILEDIAGRAMM")
-part-diagram-011202-b2.webp "ASTON MARTIN DB9 (2004) RÜCKKONSOLE, VOLANTE TEILEDIAGRAMM")
-part-diagram-011202-b4.webp "ASTON MARTIN DB9 (2004) MITTELKONSOLE, MANUELL TEILEDIAGRAMM")
-part-diagram-011202-b5.webp "ASTON MARTIN DB9 (2004) MITTELKONSOLE, MANUELL, 08MY TEILEDIAGRAMM")
-part-diagram-011202-b6.webp "ASTON MARTIN DB9 (2004) VORDERE KONSOLE, AUTO, 09MY TEILEDIAGRAMM")
-part-diagram-011202-b9.webp "ASTON MARTIN DB9 (2004) VORDERKONSOLE, MANUELL, 09MY TEILEDIAGRAMM")
-part-diagram-011202-d1.webp "ASTON MARTIN DB9 (2004) KONSOLENSCHALTER TEILEDIAGRAMM")
-part-diagram-011401.webp "ASTON MARTIN DB9 (2004) SCHLOSSSATZ UND SCHLÜSSEL TEILEDIAGRAMM")
-part-diagram-011401-b1.webp "ASTON MARTIN DB9 (2004) SENDER, RKE TEILEDIAGRAMM")
-part-diagram-011401-b2.webp "ASTON MARTIN DB9 (2004) START/STOPP-MODUL TEILEDIAGRAMM")
-part-diagram-011403-b1.webp "ASTON MARTIN DB9 (2004) HAUBENVERRIEGELUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-011404-b1.webp "ASTON MARTIN DB9 (2004) VORDERTÜRRIEGEL TEILEDIAGRAMM")
-part-diagram-011404-b3.webp "ASTON MARTIN DB9 (2004) GRIFFMONTAGE TEILEDIAGRAMM")
-part-diagram-011405-b1.webp "ASTON MARTIN DB9 (2004) KOFFERRAUMVERRIEGELUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-011409-b1.webp "ASTON MARTIN DB9 (2004) FERNBEDIENUNG FÜR SCHLÜSSELLOSEN ZUGANG TEILEDIAGRAMM")
-part-diagram-011409-d1.webp "ASTON MARTIN DB9 (2004) REDUZIERTER SCHUTZSCHALTER TEILEDIAGRAMM")
-part-diagram-011410-b1.webp "ASTON MARTIN DB9 (2004) KRAFTSTOFFEINFÜLLMECHANISMUS, COUPÉ TEILEDIAGRAMM")
-part-diagram-011410-b2.webp "ASTON MARTIN DB9 (2004) KRAFTSTOFFEINFÜLLMECHANISMUS, VOLANTE TEILEDIAGRAMM")
-part-diagram-011410-d2.webp "ASTON MARTIN DB9 (2004) KRAFTSTOFFTANK-ENTRIEGELUNGSSCHALTER TEILEDIAGRAMM")
-part-diagram-011411-b1.webp "ASTON MARTIN DB9 (2004) TONNEAU-VERRIEGELUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-011601-b2.webp "ASTON MARTIN DB9 (2004) WISCHERBLATTBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-011601-b2-1.webp "ASTON MARTIN DB9 (2004) WISCHERBLATTBAUGRUPPE, 12MY TEILEDIAGRAMM")
-part-diagram-011602-b2.webp "ASTON MARTIN DB9 (2004) WISCHERGESTÄNGEBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-01-1604-10.webp "ASTON MARTIN DB9 (2004) SCHEIBE TEILEDIAGRAMM")
-part-diagram-01-1604-20.webp "ASTON MARTIN DB9 (2004) SCHEIBENWASCHANLAGE TEILEDIAGRAMM")
-part-diagram-011604-30.webp "ASTON MARTIN DB9 (2004) SCHEINWERFERWASCHANLAGE TEILEDIAGRAMM")
-part-diagram-011702-b3.webp "ASTON MARTIN DB9 (2004) VOLANTE-DACHMONTAGE TEILEDIAGRAMM")
-part-diagram-011702-b4.webp "ASTON MARTIN DB9 (2004) VOLANTE-DACHMONTAGE, 9.5MY AM TEILEDIAGRAMM")
-part-diagram-011702-b6.webp "ASTON MARTIN DB9 (2004) OBERES DICHTUNGSFORMTEIL TEILEDIAGRAMM")
-part-diagram-011703-b1.webp "ASTON MARTIN DB9 (2004) DACHÖFFNUNGSPLATTE TEILEDIAGRAMM")
-part-diagram-011901-b1.webp "ASTON MARTIN DB9 (2004) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-011901-b2.webp "ASTON MARTIN DB9 (2004) ANKER DER VORDEREN STOßSTANGE TEILEDIAGRAMM")
-part-diagram-011901-b3.webp "ASTON MARTIN DB9 (2004) ISOLATOR FÜR DIE VORDERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-011902-b1.webp "ASTON MARTIN DB9 (2004) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-011902-b2.webp "ASTON MARTIN DB9 (2004) ANKER DER HINTEREN STOßSTANGE TEILEDIAGRAMM")
-part-diagram-011904-b1.webp "ASTON MARTIN DB9 (2004) KENNZEICHENHALTER TEILEDIAGRAMM")
-part-diagram-011904-b2.webp "ASTON MARTIN DB9 (2004) KENNZEICHENHALTER, NAS TEILEDIAGRAMM")
-part-diagram-012001-b2.webp "ASTON MARTIN DB9 (2004) SICHERHEITSGURTE HINTEN, COUPÉ TEILEDIAGRAMM")
-part-diagram-012001-b5.webp "ASTON MARTIN DB9 (2004) VORDERE SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-012001-b7.webp "ASTON MARTIN DB9 (2004) SICHERHEITSGURTE HINTEN, VOLANTE TEILEDIAGRAMM")
-part-diagram-012003-b2.webp "ASTON MARTIN DB9 (2004) BEIFAHRER AIRBAG TEILEDIAGRAMM")
-part-diagram-012003-b3.webp "ASTON MARTIN DB9 (2004) SEITENAIRBAG TEILEDIAGRAMM")
-part-diagram-012004-b1.webp "ASTON MARTIN DB9 (2004) RÜCKHALTESYSTEME FÜR KINDER TEILEDIAGRAMM")
-part-diagram-012004-b2.webp "ASTON MARTIN DB9 (2004) ROPS-INSTALLATION, VOLANTE TEILEDIAGRAMM")
-part-diagram-012005-b1.webp "ASTON MARTIN DB9 (2004) BETÄTIGUNGSSENSOREN TEILEDIAGRAMM")
-part-diagram-020100-c1.webp "ASTON MARTIN DB9 (2004) VORDERER HILFSRAHMEN TEILEDIAGRAMM")
-part-diagram-020100-c2.webp "ASTON MARTIN DB9 (2004) HINTERER HILFSRAHMEN TEILEDIAGRAMM")
-part-diagram-020300-c1.webp "ASTON MARTIN DB9 (2004) MOTORLAGER, HANDBUCH TEILEDIAGRAMM")
-part-diagram-020300-c2.webp "ASTON MARTIN DB9 (2004) MOTORLAGER, AUTOMATISCH TEILEDIAGRAMM")
-part-diagram-020600.webp "ASTON MARTIN DB9 (2004) SPRITZ- UND HITZESCHILDE TEILEDIAGRAMM")
-part-diagram-030100-e1.webp "ASTON MARTIN DB9 (2004) MOTORSTRUKTUR TEILEDIAGRAMM")
-part-diagram-030200-e1.webp "ASTON MARTIN DB9 (2004) MOTORSCHMIERUNG TEILEDIAGRAMM")
-part-diagram-030300-e1.webp "ASTON MARTIN DB9 (2004) MOTORKÜHLUNG TEILEDIAGRAMM")
-part-diagram-030300-s1.webp "ASTON MARTIN DB9 (2004) MOTORKÜHLUNG (LINE FIT) TEILEDIAGRAMM")
