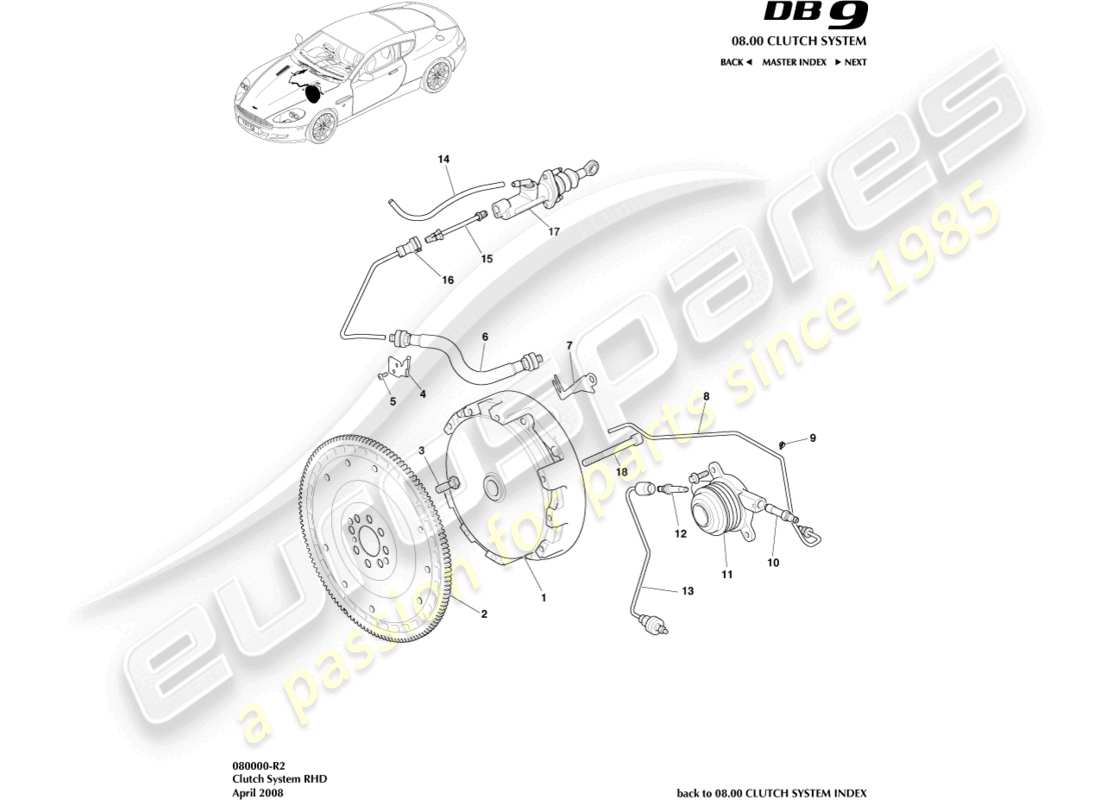

080000-R2 - Kupplungssystem, RHD
Aston Martin DB9 (2004) Clutch System, RHD Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
-
Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
#
-
MPN:
4G43-11-11200
Kupplungssatz (Valeo)
09 MY von VIN A10678 oder B10563. Beinhaltet die Elemente 1,2,3,11 und 18 (Kalibrierung erforderlich beim Wechsel zur Valeo-Kupplung)
aus
£2.756,11
aus
£2.756,11
Dieses Teil ersetzt die Teilenummer 4G43-7540-AB
#
1
MPN:
4G43-7540-AB
KUPPLUNG, DOPPELSCHEIBEN
. Durch Kupplungssatz ersetzen 4G43-11-11200
Ersetzung
Ersetzung
#
1
MPN:
8D33-7540-AB
KUPPLUNG, DOPPELSCHEIBEN
08MY. . Durch Kupplungssatz ersetzen 4G43-11-11200
aus
£1.937,01
aus
£1.937,01
#
1
MPN:
AD23-7540-AB
KUPPLUNG, DOPPELSCHEIBEN
09MY Von VIN A10678 oder B10563
aus
£1.828,40
aus
£1.828,40
#
2
MPN:
4G43-6375-AC
SCHWUNGRAD, EINMASS
. Durch Kupplungssatz ersetzen 4G43-11-11200
aus
£798,39
aus
£798,39
#
2
MPN:
9G43-6375-BA
SCHWUNGRAD, EINMASS
08MY. . Durch Kupplungssatz ersetzen 4G43-11-11200
aus
£779,23
aus
£779,23
#
2
MPN:
8D33-6375-CA
SCHWUNGRAD, EINMASS
09MY Von VIN A10678 oder B10563
aus
£1.077,71
aus
£1.077,71
#
3
MPN:
697786-PK
BOLZEN, M10X30
Ersetzung
Ersetzung
#
4
MPN:
4G43-R7N630-BB
HALTER, KUPPLUNGSLEITUNG, RHD
aus
£13,73
aus
£13,73
#
5
MPN:
701158
SCHRAUBE M6 X 10 KNOPF HD TORX SCHWARZ
aus
£0,74
aus
£0,74
#
6
MPN:
4G43-7608-AB
SCHLAUCHBAUGRUPPE, KUPPLUNG
Enthält die Elemente 8 und 16
aus
£103,35
aus
£103,35
#
7
MPN:
4G43-7T503-BA
HALTERUNG, NEBENZYLINDERSCHLAUCH
aus
£23,69
aus
£23,69
#
9
MPN:
699632
P CLIP, KUPPLUNGSROHR AN DREHMOMENTROHR
aus
£0,66
aus
£0,66
#
-
-
SCHRAUBE, FLG, M5X8, P-CLIP-BEFESTIGUNG
07MY
#
-
-
SCHRAUBE, FLG, M5X8, P-CLIP-BEFESTIGUNG
08MY Ab Fahrgestellnummer A09110
#
10
MPN:
4G43-7K640-BB
ANSCHLUSSBAUGRUPPE, DRUCK
aus
£14,40
aus
£14,40
#
11
MPN:
4G43-7A564-AB
ZYLINDER, SLAVE, KUPPLUNG
AP-Kupplung
aus
£308,46
aus
£308,46
#
11
MPN:
AD23-7A564-AA
ZYLINDER, SLAVE, KUPPLUNG
Valeo-Kupplung. 09MY Von VIN A10678 oder B10563
aus
£850,66
aus
£850,66
#
-
-
SCHRAUBE, M6X20 CSC AN T/T-GEHÄUSE
#
12
MPN:
4G43-7K640-AB
ANSCHLUSSBAUGRUPPE, ENTLÜFTUNG
aus
£14,40
aus
£14,40
#
13
MPN:
4G43-7H552-AB
SCHLAUCHBAUGRUPPE, KUPPLUNGSENTLÜFTUNG
aus
£74,38
aus
£74,38
#
14
MPN:
4G43-41360-BA
SCHLAUCH KOMPL
aus
£44,47
aus
£44,47
#
15
MPN:
4G43-7608-CB
ROHRBAUGRUPPE, OBEN
aus
£18,28
aus
£18,28
#
17
MPN:
4G43-7578-AA
KIT, HAUPTZYLINDER KOMPL
aus
£173,45
aus
£173,45
#
18
MPN:
8D33-CD60-BA
SCHRAUBEN
aus
£3,37
aus
£3,37
#
18
MPN:
AD23-CD60-AA
SCHRAUBEN
09MY Von VIN A10678 oder B10563
aus
£2,26
aus
£2,26
