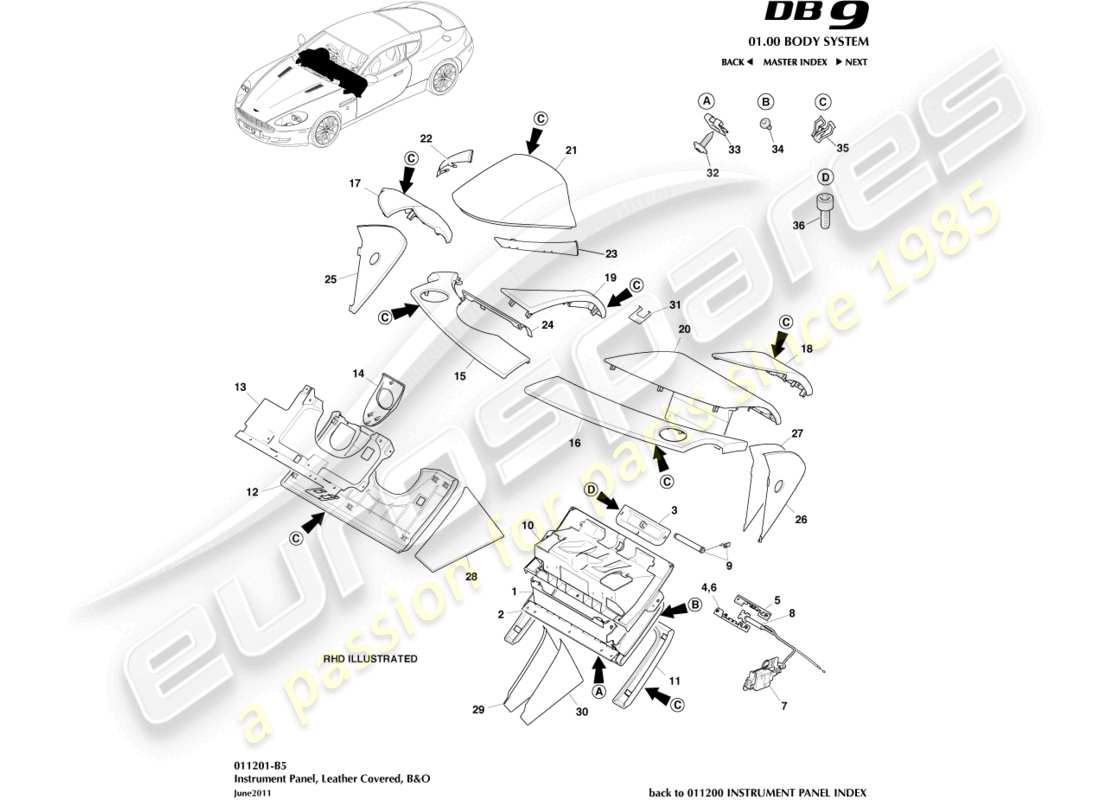

011201-B5 - Instrumententafel, Leder, B&O
Aston Martin DB9 (2006) Instrument Panel, Leather, B&O Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 4G43-C06010-AEW
Komplette Baugruppe, Handschuhfach
aus £426,15
aus £426,15
# 1
MPN: 8D33-C06010-ABW
Komplette Baugruppe, Handschuhfach
12MY
aus £1.602,79
aus £1.602,79
# 2
MPN: 1X4X-F06050-AB
SCHARNIER, HANDSCHUHFACHTÜR
# 3
MPN: 4G43-C06157-AD
STRIKER, HANDSCHUHFACHTÜR
aus £14,46
aus £14,46
# 4
MPN: 4G43-C044W04-AA
VERRIEGELUNGSGEHÄUSE, OBEN
Ersetzung
Ersetzung
# 5
MPN: 4G43-C044W04-BA
VERRIEGELUNGSGEHÄUSE, UNTEN
Ersetzung
Ersetzung
# 6
MPN: 701580
NIET, BLIND
aus £0,71
aus £0,71
# 7
MPN: 4G43-37-10067
STELLANTRIEB, HANDSCHUHBOX
aus £214,76
aus £214,76
Dieses Teil ersetzt die Teilenummer 6G33-F9C070-AA
# -
-
KABEL, ENTRIEGELUNG DER KRAFTSTOFFEINFÜLLKLAPPE
# 8
MPN: 4G43-2K625-AA
KABELSTÜTZE, GLOVEBOX
aus £11,81
aus £11,81
# 9
MPN: 4G43-C06102-AB
DÄMPFER
aus £19,04
aus £19,04
# 10
MPN: 6G33-56241-AD
SCHILD, VISIER, HANDSCHUHBOX KOMPL
07MY
# 10
MPN: 6G33-56241-AE
SCHILD, VISIER, HANDSCHUHBOX KOMPL
08MY Von (V) A09110
aus £35,05
aus £35,05
Dieses Teil ersetzt die Teilenummer 6G33-56241-AB, die wir auf Lager haben
# 10
MPN: 6G33-56240-AC
SCHILD, VISIER, HANDSCHUHBOX KOMPL
11MY
# 11
MPN: 4G43-C043K93-BDW
VERKLEIDUNGSBAUGRUPPE, BEIFAHRERSEITE UNTEN, RHD
aus £174,89
aus £174,89
# 11
MPN: 4G43-C043K93-BFW
VERKLEIDUNGSBAUGRUPPE, BEIFAHRERSEITE UNTEN, RHD
11MY
# 11
MPN: 8D33-C043K93-BBW
VERKLEIDUNGSBAUGRUPPE, BEIFAHRERSEITE UNTEN, RHD
12MY
# 11
MPN: 4G43-C043K93-ADW
VERKLEIDUNGSBAUGRUPPE, BEIFAHRERSEITE UNTEN, LINKS
aus £240,00
aus £240,00
# 11
MPN: 4G43-C043K93-AEW
VERKLEIDUNGSBAUGRUPPE, BEIFAHRERSEITE UNTEN, LINKS
11MY
# 11
MPN: 8D33-C043K93-ABW
VERKLEIDUNGSBAUGRUPPE, BEIFAHRERSEITE UNTEN, LINKS
12MY
# 12
MPN: 4G43-C04325-BEW
VERKLEIDUNGSBAUGRUPPE, INSTRUMENT UNTERE FAHRERSEITE, RHD
Bis zu 21-4-06
aus £464,96
aus £464,96
Dieses Teil ersetzt die Teilenummer 4G43-C04325-BGW, die wir auf Lager haben
# 12
MPN: 4G43-C04325-BFW
VERKLEIDUNGSBAUGRUPPE, INSTRUMENT UNTERE FAHRERSEITE, RHD
Von 21-4-06 bis 12-6-06
# 12
MPN: 4G43-C04325-BGW
VERKLEIDUNGSBAUGRUPPE, INSTRUMENT UNTERE FAHRERSEITE, RHD
Von 12-6-06 bis 22-12-06
# 12
MPN: 4G43-C04325-BHW
VERKLEIDUNGSBAUGRUPPE, INSTRUMENT UNTERE FAHRERSEITE, RHD
Von 22-12-06
# 12
MPN: 8D33-C04325-BBW
VERKLEIDUNGSBAUGRUPPE, INSTRUMENT UNTERE FAHRERSEITE, RHD
12MY
# 12
MPN: 4G43-C04325-AEW
VERKLEIDUNGSBAUGRUPPE, INSTRUMENT UNTEN, FAHRERSEITE, LINKS
Bis zu 21-4-06
aus £309,97
aus £309,97
# 12
MPN: 4G43-C04325-AFW
VERKLEIDUNGSBAUGRUPPE, INSTRUMENT UNTEN, FAHRERSEITE, LINKS
Von 21-4-06 bis 12-6-06
# 12
MPN: 4G43-C04325-AGW
VERKLEIDUNGSBAUGRUPPE, INSTRUMENT UNTEN, FAHRERSEITE, LINKS
Von 12-6-06 U bis 22-12-06
# 12
MPN: 4G43-C04325-AHW
VERKLEIDUNGSBAUGRUPPE, INSTRUMENT UNTEN, FAHRERSEITE, LINKS
Von 22-12-06
# 12
MPN: 8D33-C04325-ABW
VERKLEIDUNGSBAUGRUPPE, INSTRUMENT UNTEN, FAHRERSEITE, LINKS
12MY
# 13
MPN: 4G43-60K51-BF
SCHUTZ, KNIE, RHD
07MY
# 13
MPN: 4G43-60K51-BG
SCHUTZ, KNIE, RHD
08MY Von (V) A09110
aus £46,08
aus £46,08
# 13
MPN: 4G43-60K51-AF
SCHUTZ, KNIE, LHD
07MY
# 13
MPN: 4G43-60K51-AG
SCHUTZ, KNIE, LHD
08MY Von (V) A09110
aus £46,08
aus £46,08
# 14
MPN: 4G43-11A665-ACW
Lünette, Lichtschalter
aus £10,00
aus £10,00
# 15
MPN: 4G43-C043C54-BHW
ABDECKUNG, INSTRUMENTENBRETT OBEN, FAHRERSEITE, RHD
aus £154,98
aus £154,98
# 15
MPN: 9G43-C043C54-BBW
ABDECKUNG, INSTRUMENTENBRETT OBEN, FAHRERSEITE, RHD
11MY
aus £587,47
aus £587,47
# 15
MPN: 9D33-C043C54-BBW
ABDECKUNG, INSTRUMENTENBRETT OBEN, FAHRERSEITE, RHD
12MY
# 15
MPN: 4G43-C043C54-AHW
ABDECKUNG, INSTRUMENTENBRETT OBEN, FAHRERSEITE, LINKS
aus £290,46
aus £290,46
# 15
MPN: 9G43-C043C54-ABW
ABDECKUNG, INSTRUMENTENBRETT OBEN, FAHRERSEITE, LINKS
11MY
aus £290,46
aus £290,46
# 15
MPN: 9D33-C043C54-ABW
ABDECKUNG, INSTRUMENTENBRETT OBEN, FAHRERSEITE, LINKS
12MY
# 16
MPN: 4G43-C043C54-DHW
ABDECKUNG, INSTRUMENTENBRETT OBEN BEIFAHRERSEITE, RHD
aus £202,92
aus £202,92
# 16
MPN: 9G43-C043C54-DBW
ABDECKUNG, INSTRUMENTENBRETT OBEN BEIFAHRERSEITE, RHD
11MY
aus £290,46
aus £290,46
# 16
MPN: 9G43-C043C54-DBW
ABDECKUNG, INSTRUMENTENBRETT OBEN BEIFAHRERSEITE, RHD
12MY
aus £290,46
aus £290,46
# 16
MPN: 4G43-C043C54-CHW
ABDECKUNG, INSTRUMENTENBRETT OBEN BEIFAHRERSEITE, LINKS
aus £368,95
aus £368,95
# 16
MPN: 9G43-C043C54-CBW
ABDECKUNG, INSTRUMENTENBRETT OBEN BEIFAHRERSEITE, LINKS
11MY
aus £290,46
aus £290,46
# 16
MPN: 9D33-C043C54-CBW
ABDECKUNG, INSTRUMENTENBRETT OBEN BEIFAHRERSEITE, LINKS
12MY
# 17
MPN: 4G43-C04634-CFW
PANEL-BAUGRUPPE, INSTRUMENT OBER FAHRERSEITE AUSSEN, RHD
aus £125,00
aus £125,00
# 17
MPN: 4G43-C04634-AFW
VERKLEIDUNGSBAUGRUPPE, INSTRUMENT OBER FAHRERSEITE AUSSEN, LINKS
# 17
MPN: 8D33-C04634-CBW
PANEL-BAUGRUPPE, INSTRUMENT OBER FAHRERSEITE AUSSEN, RHD
12MY
# 17
MPN: 8D33-C04634-ABW
VERKLEIDUNGSBAUGRUPPE, INSTRUMENT OBER FAHRERSEITE AUSSEN, LINKS
12MY
# 18
MPN: 4G43-C04635-BDW
VERKLEIDUNG, INSTRUMENTE, OBEN, BEIFAHRER, RHD
aus £125,00
aus £125,00
# 18
MPN: 4G43-C04635-BEW
VERKLEIDUNG, INSTRUMENTE, OBEN, BEIFAHRER, RHD
11MY
# 18
MPN: 8D33-C04635-BBW
VERKLEIDUNG, INSTRUMENTE, OBEN, BEIFAHRER, RHD
12MY
# 18
MPN: 4G43-C04635-ADW
VERKLEIDUNG, INSTRUMENTE, OBEN, BEIFAHRER, LINKS
# 18
MPN: 4G43-C04635-AEW
VERKLEIDUNG, INSTRUMENTE, OBEN, BEIFAHRER, LINKS
11MY
# 18
MPN: 8D33-C04635-ABW
VERKLEIDUNG, INSTRUMENTE, OBEN, BEIFAHRER, LINKS
12MY
# 19
MPN: 4G43-C04634-DGW
VERKLEIDUNGSBAUGRUPPE, INSTRUMENT OBER FAHRERSEITE INNEN, RHD
aus £136,96
aus £136,96
# 19
MPN: 4G43-C04634-BGW
PANEL-BAUGRUPPE, INSTRUMENT OBEN, FAHRERSEITE, INNEN, LINKS
# 19
MPN: 8D33-C04634-DCW
VERKLEIDUNGSBAUGRUPPE, INSTRUMENT OBER FAHRERSEITE INNEN, RHD
12MY
# 19
MPN: 8D33-C04634-BCW
PANEL-BAUGRUPPE, INSTRUMENT OBEN, FAHRERSEITE, INNEN, LINKS
12MY
# 20
MPN: 4G43-C044H58-BEW
VERKLEIDUNG UND TÜR, AIRBAG, RHD
aus £307,48
aus £307,48
VERKLEIDUNG UND TÜRBAUGRUPPE, AIRBAG, RHD Genuine Aston Martin – Gebraucht auf Lager
Blaues Leder, etwas Schrumpfung des Leders an einer Ecke
Blaues Leder, etwas Schrumpfung des Leders an einer Ecke
# 20
MPN: 4G43-C044H58-BGW
VERKLEIDUNG UND TÜR, AIRBAG, RHD
11MY
aus £635,30
aus £635,30
# 20
MPN: 8D33-C044H58-BBW
VERKLEIDUNG UND TÜR, AIRBAG, RHD
12MY
# 20
MPN: 4G43-C044H58-AEW
VERKLEIDUNG UND TÜR, AIRBAG, LHD
# 20
MPN: 4G43-C044H58-AGW
VERKLEIDUNG UND TÜR, AIRBAG, LHD
11MY
# 20
MPN: 8D33-C044H58-ABW
VERKLEIDUNG UND TÜR, AIRBAG, LHD
12MY
# 21
MPN: 4G43-10862-ALW
HAUBENBAUGRUPPE, INSTRUMENTEN-CLUSTER
aus £425,00
aus £425,00
# 21
MPN: 8D33-10862-ABW
HAUBENBAUGRUPPE, INSTRUMENTEN-CLUSTER
12MY
# -
-
CLIP, 8.5X16X1.7 TRIMMEN
# 22
MPN: 4G43-C045C90-BC
APPLIKATION, LÜNETTE DES INSTRUMENTENCLUSTERS, RECHTS
aus £62,98
aus £62,98
# 23
MPN: 4G43-C045C90-AC
APPLIKATION, LÜNETTE DES INSTRUMENTENCLUSTERS, LINKS
aus £62,98
aus £62,98
# 24
MPN: 4G43-3T501-AEW
ABDECKUNG, LENKSÄULE
aus £45,10
aus £45,10
# 25
MPN: 4G43-044B92-AAW
ABDECKUNG, INSTRUMENTENBRETT, RECHTS, LEDER, LINKS
aus £38,14
aus £38,14
# 25
MPN: 4G43-044B92-BAW
ABDECKUNG, INSTRUMENTENBRETT, RECHTES ENDE, LEDER, RHD
# 25
MPN: 8D33-044B92-AAW
ABDECKUNG, INSTRUMENTENBRETT, RECHTES ENDE, LEDER, RHD
12MY
aus £102,42
aus £102,42
# 26
MPN: 4G43-044B92-CAW
ABDECKUNG, INSTRUMENTENTAFEL, LINKES ENDE, LEDER, LINKS
aus £38,14
aus £38,14
# 26
MPN: 4G43-044B92-DAW
ABDECKUNG, INSTRUMENTENTAFEL, LINKES ENDE, LEDER, RHD
# 26
MPN: 8D33-044B92-CAW
ABDECKUNG, INSTRUMENTENTAFEL, LINKES ENDE, LEDER, RHD
12MY
aus £102,42
aus £102,42
# 27
MPN: 4G43-044B93-AA
ABSTANDSHALTER, ABDECKUNG
# 28
MPN: 4G43-044H41-AAW
ABDECKUNG, I/PANEL, rechte Mitte, LEDER, LINKS
aus £60,26
aus £60,26
# 28
MPN: 4G43-044H41-BAW
ABDECKUNG, I/PANEL, RH MITTE, LEDER, RHD
aus £60,26
aus £60,26
# 28
MPN: 8D33-044H41-AAW
ABDECKUNG, I/PANEL, rechte Mitte, LEDER
12MY
aus £133,31
aus £133,31
# 29
MPN: 4G43-044H40-AAW
ABDECKUNG, I/PANEL, LINKS MITTE, LEDER, LINKS
aus £60,26
aus £60,26
# 29
MPN: 4G43-044H40-BAW
ABDECKUNG, I/PANEL, LINKS MITTE, LEDER, RHD
aus £60,26
aus £60,26
# 29
MPN: 8D33-044H40-AAW
ABDECKUNG, I/PANEL, LINKS MITTE, LEDER
12MY
aus £133,31
aus £133,31
# 30
MPN: 4G43-044B95-AA
ABSTANDSHALTER, ABDECKUNG
# 31
MPN: 4G43-044K82-AB
HALTERUNG, INSTRUMENTENTAFEL, ENERGIEABSORBIEREND
07MY
# 32
MPN: 701157
SCHRAUBE, 4.2X16 GROSSER Scheibe
aus £0,47
aus £0,47
# 33
MPN: 701448
MUTTER, U-TYP
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 697565
# 34
MPN: 701445
SCHRAUBE, M4X8
aus £0,47
aus £0,47
# 35
MPN: 702520
CLIP, TRIMING EINDRÜCKEN
# 36
MPN: 4G43-105104-AA
SCHRAUBE, M4X8, KOPFKOPF
07MY
aus £0,47
aus £0,47
-part-diagram-011201-b6.webp "ASTON MARTIN DB9 (2006) IP-QUERTRÄGER TEILEDIAGRAMM")
-part-diagram-011201-b7.webp "ASTON MARTIN DB9 (2006) IP-UNTERBAU TEILEDIAGRAMM")
-part-diagram-011201-d1.webp "ASTON MARTIN DB9 (2006) HANDSCHUHFACHSCHALTER TEILEDIAGRAMM")
-part-diagram-011201-e1.webp "ASTON MARTIN DB9 (2006) CCB-ZU-BIW-KLAMMERN TEILEDIAGRAMM")
-part-diagram-011202-b1.webp "ASTON MARTIN DB9 (2006) RÜCKKONSOLE, COUPÉ TEILEDIAGRAMM")
-part-diagram-011202-b2.webp "ASTON MARTIN DB9 (2006) RÜCKKONSOLE, VOLANTE TEILEDIAGRAMM")
-part-diagram-011202-b4.webp "ASTON MARTIN DB9 (2006) MITTELKONSOLE, MANUELL TEILEDIAGRAMM")
-part-diagram-011202-b5.webp "ASTON MARTIN DB9 (2006) MITTELKONSOLE, MANUELL, 08MY TEILEDIAGRAMM")
-part-diagram-011202-b6.webp "ASTON MARTIN DB9 (2006) VORDERE KONSOLE, AUTO, 09MY TEILEDIAGRAMM")
-part-diagram-011202-b9.webp "ASTON MARTIN DB9 (2006) FRONTKONSOLE, HANDBUCH, 09MY TEILEDIAGRAMM")
-part-diagram-011202-d1.webp "ASTON MARTIN DB9 (2006) KONSOLENSCHALTER TEILEDIAGRAMM")
-part-diagram-011401.webp "ASTON MARTIN DB9 (2006) SCHLOSSSATZ UND SCHLÜSSEL TEILEDIAGRAMM")
-part-diagram-011401-b1.webp "ASTON MARTIN DB9 (2006) SENDER, RKE TEILEDIAGRAMM")
-part-diagram-011401-b2.webp "ASTON MARTIN DB9 (2006) START/STOPP-MODUL TEILEDIAGRAMM")
-part-diagram-011403-b1.webp "ASTON MARTIN DB9 (2006) HAUBENVERRIEGELUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-011404-b1.webp "ASTON MARTIN DB9 (2006) VORDERTÜRRIEGEL TEILEDIAGRAMM")
-part-diagram-011404-b3.webp "ASTON MARTIN DB9 (2006) GRIFFMONTAGE TEILEDIAGRAMM")
-part-diagram-011405-b1.webp "ASTON MARTIN DB9 (2006) KOFFERRAUMVERRIEGELUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-011409-b1.webp "ASTON MARTIN DB9 (2006) FERNBEDIENUNG FÜR SCHLÜSSELLOSEN ZUGANG TEILEDIAGRAMM")
-part-diagram-011409-d1.webp "ASTON MARTIN DB9 (2006) REDUZIERTER SCHUTZSCHALTER TEILEDIAGRAMM")
-part-diagram-011410-b1.webp "ASTON MARTIN DB9 (2006) KRAFTSTOFFEINFÜLLMECHANISMUS, COUPÉ TEILEDIAGRAMM")
-part-diagram-011410-b2.webp "ASTON MARTIN DB9 (2006) KRAFTSTOFFEINFÜLLMECHANISMUS, VOLANTE TEILEDIAGRAMM")
-part-diagram-011410-d2.webp "ASTON MARTIN DB9 (2006) KRAFTSTOFFTANK-ENTRIEGELUNGSSCHALTER TEILEDIAGRAMM")
-part-diagram-011411-b1.webp "ASTON MARTIN DB9 (2006) TONNEAU-VERRIEGELUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-011601.webp "ASTON MARTIN DB9 (2006) WISCHERBLATTBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-011601-b2.webp "ASTON MARTIN DB9 (2006) WISCHERBLATTBAUGRUPPE, 12MY TEILEDIAGRAMM")
-part-diagram-011602-b2.webp "ASTON MARTIN DB9 (2006) WISCHERGESTÄNGEBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-01-1604-10.webp "ASTON MARTIN DB9 (2006) SCHEIBE TEILEDIAGRAMM")
-part-diagram-01-1604-20.webp "ASTON MARTIN DB9 (2006) SCHEIBENWASCHANLAGE TEILEDIAGRAMM")
-part-diagram-011604-30.webp "ASTON MARTIN DB9 (2006) SCHEINWERFERWASCHANLAGE TEILEDIAGRAMM")
-part-diagram-011702-b3.webp "ASTON MARTIN DB9 (2006) VOLANTE-DACHMONTAGE TEILEDIAGRAMM")
-part-diagram-011702-b4.webp "ASTON MARTIN DB9 (2006) VOLANTE-DACHMONTAGE, 9.5MY AM TEILEDIAGRAMM")
-part-diagram-011702-b6.webp "ASTON MARTIN DB9 (2006) OBERES DICHTUNGSFORMTEIL TEILEDIAGRAMM")
-part-diagram-011703-b1.webp "ASTON MARTIN DB9 (2006) DACHÖFFNUNGSPLATTE TEILEDIAGRAMM")
-part-diagram-011901-b1.webp "ASTON MARTIN DB9 (2006) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-011901-b2.webp "ASTON MARTIN DB9 (2006) ANKER DER VORDEREN STOßSTANGE TEILEDIAGRAMM")
-part-diagram-011901-b3.webp "ASTON MARTIN DB9 (2006) ISOLATOR FÜR DIE VORDERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-011902-b1.webp "ASTON MARTIN DB9 (2006) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-011902-b2.webp "ASTON MARTIN DB9 (2006) ANKER DER HINTEREN STOßSTANGE TEILEDIAGRAMM")
-part-diagram-011904-b1.webp "ASTON MARTIN DB9 (2006) KENNZEICHENHALTER TEILEDIAGRAMM")
-part-diagram-011904-b2.webp "ASTON MARTIN DB9 (2006) KENNZEICHENHALTER, NAS TEILEDIAGRAMM")
-part-diagram-012001-b2.webp "ASTON MARTIN DB9 (2006) SICHERHEITSGURTE HINTEN, COUPÉ TEILEDIAGRAMM")
-part-diagram-012001-b5.webp "ASTON MARTIN DB9 (2006) VORDERE SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-012001-b7.webp "ASTON MARTIN DB9 (2006) SICHERHEITSGURTE HINTEN, VOLANTE TEILEDIAGRAMM")
-part-diagram-012003-b2.webp "ASTON MARTIN DB9 (2006) BEIFAHRER AIRBAG TEILEDIAGRAMM")
-part-diagram-012003-b3.webp "ASTON MARTIN DB9 (2006) SEITENAIRBAG TEILEDIAGRAMM")
-part-diagram-012004-b1.webp "ASTON MARTIN DB9 (2006) RÜCKHALTESYSTEME FÜR KINDER TEILEDIAGRAMM")
-part-diagram-012004-b2.webp "ASTON MARTIN DB9 (2006) ROPS-INSTALLATION, VOLANTE TEILEDIAGRAMM")
-part-diagram-012005-b1.webp "ASTON MARTIN DB9 (2006) BETÄTIGUNGSSENSOREN TEILEDIAGRAMM")
-part-diagram-01303-b1.webp "ASTON MARTIN DB9 (2006) KOFFERRAUMDECKEL, COUPÉ TEILEDIAGRAMM")
-part-diagram-020100-c1.webp "ASTON MARTIN DB9 (2006) VORDERER HILFSRAHMEN TEILEDIAGRAMM")
-part-diagram-020100-c2.webp "ASTON MARTIN DB9 (2006) HINTERER HILFSRAHMEN TEILEDIAGRAMM")
-part-diagram-020300-c1.webp "ASTON MARTIN DB9 (2006) MOTORLAGER, HANDBUCH TEILEDIAGRAMM")
-part-diagram-020300-c2.webp "ASTON MARTIN DB9 (2006) MOTORLAGER, AUTOMATISCH TEILEDIAGRAMM")
-part-diagram-020600.webp "ASTON MARTIN DB9 (2006) SPRITZ- UND HITZESCHILDE TEILEDIAGRAMM")
-part-diagram-030100-e1.webp "ASTON MARTIN DB9 (2006) MOTORSTRUKTUR TEILEDIAGRAMM")
-part-diagram-030200-e1.webp "ASTON MARTIN DB9 (2006) MOTORSCHMIERUNG TEILEDIAGRAMM")
-part-diagram-030300-e1.webp "ASTON MARTIN DB9 (2006) MOTORKÜHLUNG TEILEDIAGRAMM")
-part-diagram-030300-s1.webp "ASTON MARTIN DB9 (2006) MOTORKÜHLUNG (LINE FIT) TEILEDIAGRAMM")
-part-diagram-030304-s2.webp "ASTON MARTIN DB9 (2006) KÜHLMITTELSCHLÄUCHE UND -BEHÄLTER TEILEDIAGRAMM")
-part-diagram-030400-e1.webp "ASTON MARTIN DB9 (2006) KRAFTSTOFFBEFÜLLUNG UND -REGELUNG TEILEDIAGRAMM")
-part-diagram-030400-e1-1.webp "ASTON MARTIN DB9 (2006) ZUBEHÖRANTRIEB TEILEDIAGRAMM")
-part-diagram-030600.webp "ASTON MARTIN DB9 (2006) ANLASSER TEILEDIAGRAMM")
-part-diagram-030700-e1.webp "ASTON MARTIN DB9 (2006) ZÜNDUNG TEILEDIAGRAMM")
-part-diagram-030800-e1.webp "ASTON MARTIN DB9 (2006) EMISSIONSKONTROLLE TEILEDIAGRAMM")
-part-diagram-030900-e1.webp "ASTON MARTIN DB9 (2006) VENTILTRIEB TEILEDIAGRAMM")
-part-diagram-031000-e1.webp "ASTON MARTIN DB9 (2006) MOTORABDICHTUNG TEILEDIAGRAMM")
-part-diagram-031100.webp "ASTON MARTIN DB9 (2006) LEISTUNGSUMWANDLUNG TEILEDIAGRAMM")
-part-diagram-031200.webp "ASTON MARTIN DB9 (2006) LUFTAUFLADUNGS-TEILEDIAGRAMM")
-part-diagram-031300-s1.webp "ASTON MARTIN DB9 (2006) VERDUNSTUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-031400-e1.webp "ASTON MARTIN DB9 (2006) ABGASKRÜMMER TEILEDIAGRAMM")
-part-diagram-031401-d1.webp "ASTON MARTIN DB9 (2006) ELEKTRONISCHE MOTORSTEUERUNG TEILEDIAGRAMM")
-part-diagram-031403-d1.webp "ASTON MARTIN DB9 (2006) BAROMETRISCHER SENSOR TEILEDIAGRAMM")
-part-diagram-031800.webp "ASTON MARTIN DB9 (2006) BESCHLEUNIGERSTEUERUNG TEILEDIAGRAMM")
-part-diagram-031904.webp "ASTON MARTIN DB9 (2006) KUPPLUNGSPEDALSCHALTER TEILEDIAGRAMM")
-part-diagram-040100-c1.webp "ASTON MARTIN DB9 (2006) VORDERRADAUFHÄNGUNGSBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-040105-c1.webp "ASTON MARTIN DB9 (2006) VORDERER STABILISATOR, COUPÉ TEILEDIAGRAMM")
-part-diagram-040105-c2.webp "ASTON MARTIN DB9 (2006) VORDERE STABILISATORSTANGE, VOLANTE TEILEDIAGRAMM")
-part-diagram-040200-c1.webp "ASTON MARTIN DB9 (2006) HINTERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-040205-c1.webp "ASTON MARTIN DB9 (2006) HINTERE STABILISATORSTANGE TEILEDIAGRAMM")
-part-diagram-040300.webp "ASTON MARTIN DB9 (2006) HINTERE FEDER UND DÄMPFER, BIS 09MY TEILEDIAGRAMM")
-part-diagram-040300-c1.webp "ASTON MARTIN DB9 (2006) VORDERE FEDER UND DÄMPFER, BIS 09MY TEILEDIAGRAMM")
-part-diagram-040300-c2.webp "ASTON MARTIN DB9 (2006) HINTERE FEDER UND DÄMPFER, 09MY AUF TEILEDIAGRAMM")
-part-diagram-040300-c4.webp "ASTON MARTIN DB9 (2006) VORDERE FEDER UND DÄMPFER, 09MY AUF TEILEDIAGRAMM")
-part-diagram-040304-c1.webp "ASTON MARTIN DB9 (2006) STOßDÄMPFER-DÄMPFUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-040304-d1.webp "ASTON MARTIN DB9 (2006) AKTIVES DÄMPFUNGSMODUL TEILEDIAGRAMM")
-part-diagram-040400.webp "ASTON MARTIN DB9 (2006) RÄDER & REIFEN TEILEDIAGRAMM")
-part-diagram-040401-c1.webp "ASTON MARTIN DB9 (2006) SPORTPAKET-KIT, 2007 TEILEDIAGRAMM")
-part-diagram-050100-w1.webp "ASTON MARTIN DB9 (2006) ANTRIEBSWELLENBAUGRUPPE, HANDBUCH TEILEDIAGRAMM")
-part-diagram-050100-w2.webp "ASTON MARTIN DB9 (2006) ANTRIEBSWELLENBAUGRUPPE, AUTOTEILEDIAGRAMM")
-part-diagram-050500.webp "ASTON MARTIN DB9 (2006) HINTERE HALTEWELLENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-060300-c1.webp "ASTON MARTIN DB9 (2006) VORDERES BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-060400-c1.webp "ASTON MARTIN DB9 (2006) HINTERES BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-060500-c2.webp "ASTON MARTIN DB9 (2006) FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-060600.webp "ASTON MARTIN DB9 (2006) BREMSAKTUATOR-BAUGRUPPE, HANDBUCH TEILEDIAGRAMM")
-part-diagram-060600-c3.webp "ASTON MARTIN DB9 (2006) BREMSAKTUATORBAUGRUPPE, AUTOTEILEDIAGRAMM")
-part-diagram-060603-c1.webp "ASTON MARTIN DB9 (2006) BREMSLEITUNGEN UND -SCHLÄUCHE, LHD-TEILEDIAGRAMM")
-part-diagram-060603-c2.webp "ASTON MARTIN DB9 (2006) BREMSLEITUNGEN UND -SCHLÄUCHE, RECHTSLENKER TEILEDIAGRAMM")
-part-diagram-060604.webp "ASTON MARTIN DB9 (2006) BREMSLICHTSCHALTER TEILEDIAGRAMM")
-part-diagram-060700.webp "ASTON MARTIN DB9 (2006) SERVOBREMSBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-060900-c1.webp "ASTON MARTIN DB9 (2006) ANTIBLOCKIERMODUL TEILEDIAGRAMM")
-part-diagram-060901-c1.webp "ASTON MARTIN DB9 (2006) ANTIBLOCKIER- UND RADSCHLUPFSENSOR TEILEDIAGRAMM")
-part-diagram-070000-p1.webp "ASTON MARTIN DB9 (2006) TRANSAXLE, AUTOTEILEDIAGRAMM")
-part-diagram-070000-p2.webp "ASTON MARTIN DB9 (2006) TRANSAXLE-KÜHLUNG, AUTOTEILEDIAGRAMM")
-part-diagram-070000-p3.webp "ASTON MARTIN DB9 (2006) DIFFERENTIAL TEILEDIAGRAMM")
-part-diagram-070200.webp "ASTON MARTIN DB9 (2006) GETRIEBEKÜHLUNG, MANUELL TEILEDIAGRAMM")
-part-diagram-070200-r1.webp "ASTON MARTIN DB9 (2006) GETRIEBEKÜHLUNG, MANUELL, 09MY TEILEDIAGRAMM")
-part-diagram-070300-r1.webp "ASTON MARTIN DB9 (2006) GETRIEBE, SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-070502.webp "ASTON MARTIN DB9 (2006) PADDLESHIFT TEILEDIAGRAMM")
-part-diagram-070502-d1.webp "ASTON MARTIN DB9 (2006) GETRIEBESCHALTER TEILEDIAGRAMM")
-part-diagram-070502-d4.webp "ASTON MARTIN DB9 (2006) SHIFT BY WIRE-SCHNITTSTELLE TEILEDIAGRAMM")
-part-diagram-070600-r1.webp "ASTON MARTIN DB9 (2006) SCHALTHEBELBAUGRUPPE, MANUELL TEILEDIAGRAMM")
-part-diagram-080000-r1.webp "ASTON MARTIN DB9 (2006) KUPPLUNGSSYSTEM, LHD TEILEDIAGRAMM")
-part-diagram-080000-r2.webp "ASTON MARTIN DB9 (2006) KUPPLUNGSSYSTEM, RHD TEILEDIAGRAMM")
-part-diagram-090000-s1.webp "ASTON MARTIN DB9 (2006) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-090400-s1.webp "ASTON MARTIN DB9 (2006) HITZESCHILD-SUBSYSTEM TEILEDIAGRAMM")
-part-diagram-100103-s1.webp "ASTON MARTIN DB9 (2006) KRAFTSTOFFLEITUNGEN TEILEDIAGRAMM")
-part-diagram-100104-s1.webp "ASTON MARTIN DB9 (2006) TANKDECKEL UND -ROHR, COUPÉ TEILEDIAGRAMM")
-part-diagram-100104-s2.webp "ASTON MARTIN DB9 (2006) TANKDECKEL UND -ROHR, VOLANTE TEILEDIAGRAMM")
-part-diagram-100106-d1.webp "ASTON MARTIN DB9 (2006) KRAFTSTOFFPUMPENMODULE TEILEDIAGRAMM")
-part-diagram-110200-c1.webp "ASTON MARTIN DB9 (2006) SERVOLENKUNG TEILEDIAGRAMM")
-part-diagram-110203-c1.webp "ASTON MARTIN DB9 (2006) KÜHLER, SCHLÄUCHE UND BEHÄLTER, LINKSLENKUNG TEILEDIAGRAMM")
-part-diagram-110203-c2.webp "ASTON MARTIN DB9 (2006) KÜHLER, SCHLÄUCHE UND BEHÄLTER, RECHTSLENKER TEILEDIAGRAMM")
-part-diagram-110400.webp "ASTON MARTIN DB9 (2006) LENKSÄULENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-110502-d1.webp "ASTON MARTIN DB9 (2006) ZÜNDSCHALTERBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-110600-b1.webp "ASTON MARTIN DB9 (2006) LENKRADBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-110600-b3.webp "ASTON MARTIN DB9 (2006) LENKRAD, TEMPOMAT TEILEDIAGRAMM")
-part-diagram-110602.webp "ASTON MARTIN DB9 (2006) LENKSÄULENSCHALTER TEILEDIAGRAMM")
-part-diagram-120101.webp "ASTON MARTIN DB9 (2006) LUFTEINLASSKANÄLE TEILEDIAGRAMM")
-part-diagram-120102.webp "ASTON MARTIN DB9 (2006) LUFTVERTEILUNGSKOMPONENTEN TEILEDIAGRAMM")
-part-diagram-120103-b1.webp "ASTON MARTIN DB9 (2006) KOMPONENTEN ZUR LUFTABSAUGUNG TEILEDIAGRAMM")
-part-diagram-120300.webp "ASTON MARTIN DB9 (2006) VERDAMPFER & HEIZER TEILEDIAGRAMM")
-part-diagram-120305-s1.webp "ASTON MARTIN DB9 (2006) KLIMAANLAGE, LHD TEILEDIAGRAMM")
-part-diagram-120305-s2.webp "ASTON MARTIN DB9 (2006) KLIMAANLAGENLEITUNG, RHD TEILEDIAGRAMM")
-part-diagram-120400.webp "ASTON MARTIN DB9 (2006) SENSOREN TEILEDIAGRAMM")
-part-diagram-130101.webp "ASTON MARTIN DB9 (2006) KOMBIINSTRUMENT TEILEDIAGRAMM")
-part-diagram-130600-d1.webp "ASTON MARTIN DB9 (2006) HORNSYSTEM TEILEDIAGRAMM")
-part-diagram-131301-d1.webp "ASTON MARTIN DB9 (2006) EINPARKHILFESENSOREN TEILEDIAGRAMM")
-part-diagram-140101-d1.webp "ASTON MARTIN DB9 (2006) BATTERIE TEILEDIAGRAMM")
-part-diagram-140101-d2.webp "ASTON MARTIN DB9 (2006) BATTERIE-AUSSCHALTER TEILEDIAGRAMM")
-part-diagram-140101-d3.webp "ASTON MARTIN DB9 (2006) BATTERIE-CONDITIONER-KIT TEILEDIAGRAMM")
-part-diagram-140102-b1.webp "ASTON MARTIN DB9 (2006) BATTERIE-HALTEVORRICHTUNGEN TEILEDIAGRAMM")
-part-diagram-140103-d2.webp "ASTON MARTIN DB9 (2006) BATTERIEKABEL, COUPÉ TEILEDIAGRAMM")
-part-diagram-140103-d3.webp "ASTON MARTIN DB9 (2006) BATTERIEKABEL, VOLANTE TEILEDIAGRAMM")
-part-diagram-150103-d1.webp "ASTON MARTIN DB9 (2006) VERSTÄRKER, COUPÉ TEILEDIAGRAMM")
-part-diagram-150103-d2.webp "ASTON MARTIN DB9 (2006) VERSTÄRKER, VOLANTE TEILEDIAGRAMM")
-part-diagram-150103-d3.webp "ASTON MARTIN DB9 (2006) PREMIUM-VERSTÄRKER, COUPÉ TEILEDIAGRAMM")
-part-diagram-150103-d4.webp "ASTON MARTIN DB9 (2006) PREMIUM-VERSTÄRKER, VOLANTE TEILEDIAGRAMM")
-part-diagram-150104-d1.webp "ASTON MARTIN DB9 (2006) MITTELSTAPEL TEILEDIAGRAMM")
-part-diagram-150104-d2.webp "ASTON MARTIN DB9 (2006) MITTELSTAPEL, 09MY TEILEDIAGRAMM")
-part-diagram-150108-d1.webp "ASTON MARTIN DB9 (2006) MEDIA PLAYER TEILEDIAGRAMM")
-part-diagram-150108-d3.webp "ASTON MARTIN DB9 (2006) MP3 MEDIEN TEILEDIAGRAMM")
-part-diagram-150204-d1.webp "ASTON MARTIN DB9 (2006) ELEKTRONISCHE ANTENNE TEILEDIAGRAMM")
-part-diagram-150204-d2.webp "ASTON MARTIN DB9 (2006) ELEKTRONISCHE ANTENNE, 08MY TEILEDIAGRAMM")
-part-diagram-150204-d3.webp "ASTON MARTIN DB9 (2006) ELEKTRONISCHE ANTENNE, WINDSCHUTZSCHEIBE TEILEDIAGRAMM")
-part-diagram-150204-d4.webp "ASTON MARTIN DB9 (2006) ELEKTRONISCHE ANTENNE, 09MY TEILEDIAGRAMM")
-part-diagram-150301-d1.webp "ASTON MARTIN DB9 (2006) LAUTSPRECHER, BASIS, COUPÉ TEILEDIAGRAMM")
-part-diagram-150301-d2.webp "ASTON MARTIN DB9 (2006) LAUTSPRECHER, SOCKEL, VOLANTE TEILEDIAGRAMM")
-part-diagram-150301-d5.webp "ASTON MARTIN DB9 (2006) LAUTSPRECHER, 07MY, COUPÉ TEILEDIAGRAMM")
-part-diagram-150301-d6.webp "ASTON MARTIN DB9 (2006) SPRECHER 07MY, VOLANTE TEILEDIAGRAMM")
-part-diagram-150301-d7.webp "ASTON MARTIN DB9 (2006) LAUTSPRECHER, PREMIUM, COUPÉ TEILEDIAGRAMM")
-part-diagram-150301-d8.webp "ASTON MARTIN DB9 (2006) LAUTSPRECHER, PREMIUM, VOLANTE TEILEDIAGRAMM")
-part-diagram-160000-s1.webp "ASTON MARTIN DB9 (2006) VAKUUMVERTEILUNG TEILEDIAGRAMM")
-part-diagram-160200.webp "ASTON MARTIN DB9 (2006) VAKUUMVERTEILUNGS-SUBSYSTEM TEILEDIAGRAMM")
-part-diagram-170101-d1.webp "ASTON MARTIN DB9 (2006) SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-170102-d1.webp "ASTON MARTIN DB9 (2006) SEITLICHE REPEATER TEILEDIAGRAMM")
-part-diagram-170105-d1.webp "ASTON MARTIN DB9 (2006) VORDERE SEITENMARKIERUNGEN TEILEDIAGRAMM")
-part-diagram-170202-d2.webp "ASTON MARTIN DB9 (2006) HÖFLICHE BELEUCHTUNG TEILEDIAGRAMM")
-part-diagram-170301-d1.webp "ASTON MARTIN DB9 (2006) RÜCKLEUCHTEN TEILEDIAGRAMM")
-part-diagram-170301-d2.webp "ASTON MARTIN DB9 (2006) HOCHMONTIERTES BREMSLICHT, COUPÉ TEILEDIAGRAMM")
-part-diagram-170301-d3.webp "ASTON MARTIN DB9 (2006) HOCHMONTIERTES BREMSLICHT, VOLANTE TEILEDIAGRAMM")
-part-diagram-170305-d1.webp "ASTON MARTIN DB9 (2006) SEITENMARKIERUNGEN HINTEN TEILEDIAGRAMM")
-part-diagram-170306-d1.webp "ASTON MARTIN DB9 (2006) RÜCKSTRAHLER TEILEDIAGRAMM")
-part-diagram-170308.webp "ASTON MARTIN DB9 (2006) KENNZEICHENLEUCHTEN TEILEDIAGRAMM")
-part-diagram-170401-b1.webp "ASTON MARTIN DB9 (2006) LEUCHTWEITENREGULIERUNG TEILEDIAGRAMM")
-part-diagram-170401-d1.webp "ASTON MARTIN DB9 (2006) SCHEINWERFER-NIVELLIERUNGSREGLER TEILEDIAGRAMM")
-part-diagram-170501-d2.webp "ASTON MARTIN DB9 (2006) LICHTSCHALTER TEILEDIAGRAMM")
-part-diagram-180101-d1.webp "ASTON MARTIN DB9 (2006) MOTORRAUMKABELBAUM TEILEDIAGRAMM")
-part-diagram-180101-d3.webp "ASTON MARTIN DB9 (2006) MOTORKABELBAUM TEILEDIAGRAMM")
-part-diagram-180102.webp "ASTON MARTIN DB9 (2006) IP-KABELBAUM TEILEDIAGRAMM")
-part-diagram-180102-d5.webp "ASTON MARTIN DB9 (2006) IP-KABELBAUM, B & O TEILEDIAGRAMM")
-part-diagram-180103.webp "ASTON MARTIN DB9 (2006) TÜRGESCHIRR TEILEDIAGRAMM")
-part-diagram-180103-d1.webp "ASTON MARTIN DB9 (2006) KÖRPERGESCHIRR TEILEDIAGRAMM")
-part-diagram-180103-d2.webp "ASTON MARTIN DB9 (2006) HECKKABELBAUM TEILEDIAGRAMM")
-part-diagram-180103-d3.webp "ASTON MARTIN DB9 (2006) STIEFELGESCHIRR TEILEDIAGRAMM")
-part-diagram-180106.webp "ASTON MARTIN DB9 (2006) SICHERUNGSTAFELN TEILEDIAGRAMM")
-part-diagram-180401.webp "ASTON MARTIN DB9 (2006) TEILEDIAGRAMM FÜR ZUSATZSTECKDOSE")
-part-diagram-190101-d2.webp "ASTON MARTIN DB9 (2006) TRACKER TEILEDIAGRAMM")
-part-diagram-190102.webp "ASTON MARTIN DB9 (2006) DIEBSTAHLSCHUTZSENSOREN UND -SCHALTER TEILEDIAGRAMM")
-part-diagram-190103-d1.webp "ASTON MARTIN DB9 (2006) SICHERHEITSSIGNALGEBER TEILEDIAGRAMM")
-part-diagram-190202.webp "ASTON MARTIN DB9 (2006) RKE TEILEDIAGRAMM")
-part-diagram-190600-d1.webp "ASTON MARTIN DB9 (2006) SPRACHSTEUERUNGS-SUBSYSTEM TEILEDIAGRAMM")
-part-diagram-190701-10.webp "ASTON MARTIN DB9 (2006) NAVI, COUPÉ, NACH 09MY TEILEDIAGRAMM")
-part-diagram-190701-20.webp "ASTON MARTIN DB9 (2006) NAVI, VOLANTE, NACH 09MY TEILEDIAGRAMM")
-part-diagram-190701-30.webp "ASTON MARTIN DB9 (2006) NAVI, 09MY BIS 12MY TEILEDIAGRAMM")
-part-diagram-190701-40.webp "ASTON MARTIN DB9 (2006) NAVI, 12MY EINGESCHALTET TEILEDIAGRAMM")
-part-diagram-190703-10.webp "ASTON MARTIN DB9 (2006) NAVI-DISPLAY, BIS 12MY TEILEDIAGRAMM")
-part-diagram-190703-20.webp "ASTON MARTIN DB9 (2006) NAVI-DISPLAY, 12MY AN TEILEDIAGRAMM")
-part-diagram-190705-d1.webp "ASTON MARTIN DB9 (2006) GPS-TUNER, ZU 09MY TEILEDIAGRAMM")
-part-diagram-190706-d1.webp "ASTON MARTIN DB9 (2006) GPS-ANTENNE, COUPÉ TEILEDIAGRAMM")
-part-diagram-190706-d2.webp "ASTON MARTIN DB9 (2006) GPS-ANTENNE, VOLANTE TEILEDIAGRAMM")
-part-diagram-190800.webp "ASTON MARTIN DB9 (2006) MOBILTELEFON-SUBSYSTEM TEILEDIAGRAMM")
-part-diagram-190801.webp "ASTON MARTIN DB9 (2006) BLUETOOTH-SUBSYSTEM TEILEDIAGRAMM")
-part-diagram-191001.webp "ASTON MARTIN DB9 (2006) MULTIFUNKTIONSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-191001-b1.webp "ASTON MARTIN DB9 (2006) REIFENDRUCKMODUL TEILEDIAGRAMM")
-part-diagram-191001-d3.webp "ASTON MARTIN DB9 (2006) REIFENDRUCKMODUL, 11MY TEILEDIAGRAMM")
-part-diagram-200002.webp "ASTON MARTIN DB9 (2006) ETIKETTEN UNTER DER MOTORHAUBE TEILEDIAGRAMM")
-part-diagram-000101.webp "ASTON MARTIN DB9 (2006) AUßENETIKETTEN TEILEDIAGRAMM")
-part-diagram-000101-s1.webp "ASTON MARTIN DB9 (2006) KRAFTSTOFFTANK-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-000102.webp "ASTON MARTIN DB9 (2006) INNENETIKETTEN TEILEDIAGRAMM")
-part-diagram-000200-c1.webp "ASTON MARTIN DB9 (2006) NOTFALLAUSRÜSTUNG TEILEDIAGRAMM")
-part-diagram-000301-g4.webp "ASTON MARTIN DB9 (2006) BEDIENUNGSANLEITUNG TEILEDIAGRAMM")
-part-diagram-010100-b1.webp "ASTON MARTIN DB9 (2006) KAROSSERIE, COUPÉ TEILEDIAGRAMM")
-part-diagram-010100-b2.webp "ASTON MARTIN DB9 (2006) KÖRPER, VOLANTE TEILEDIAGRAMM")
-part-diagram-010101-b1.webp "ASTON MARTIN DB9 (2006) KAROSSERIETEILE, COUPÉ TEILEDIAGRAMM")
-part-diagram-010101-b2.webp "ASTON MARTIN DB9 (2006) KÖRPERTEILE, VOLANTE TEILEDIAGRAMM")
-part-diagram-010101-b81.webp "ASTON MARTIN DB9 (2006) UNTERBODEN TEILEDIAGRAMM")
-part-diagram-010101-b82.webp "ASTON MARTIN DB9 (2006) UNTERBODEN HINTEN, COUPÉ TEILEDIAGRAMM")
-part-diagram-010101-b83.webp "ASTON MARTIN DB9 (2006) UNTERBODEN HINTEN, VOLANTE TEILEDIAGRAMM")
-part-diagram-010102-b81.webp "ASTON MARTIN DB9 (2006) KAROSSERIE-ARMATURENBRETT UND MOTORHAUBE, COUPÉ TEILEDIAGRAMM")
-part-diagram-010102-b84.webp "ASTON MARTIN DB9 (2006) BODY DASH UND COWL, VOLANTE TEILEDIAGRAMM")
-part-diagram-010103-b1.webp "ASTON MARTIN DB9 (2006) DACH, COUPÉ TEILEDIAGRAMM")
-part-diagram-010103-b2.webp "ASTON MARTIN DB9 (2006) WINDSCHUTZSCHEIBE, AUßEN, VOLANTE TEILEDIAGRAMM")
-part-diagram-010104-b1.webp "ASTON MARTIN DB9 (2006) PANEL KAROSSERIESEITE, COUPÉ TEILEDIAGRAMM")
-part-diagram-010104-b2.webp "ASTON MARTIN DB9 (2006) PANEL KAROSSERIESEITE, VOLANTE TEILEDIAGRAMM")
-part-diagram-010106-b3.webp "ASTON MARTIN DB9 (2006) KAROSSERIE-HECKTEIL AUS VERBUNDWERKSTOFF, COUPÉ TEILEDIAGRAMM")
-part-diagram-010106-b4.webp "ASTON MARTIN DB9 (2006) KAROSSERIE-HECKTEIL AUS VERBUNDWERKSTOFF, VOLANTE TEILEDIAGRAMM")
-part-diagram-010106-b81.webp "ASTON MARTIN DB9 (2006) KAROSSERIE-HECK, COUPÉ TEILEDIAGRAMM")
-part-diagram-010106-b82.webp "ASTON MARTIN DB9 (2006) KAROSSERIEHECK, VOLANTE TEILEDIAGRAMM")
-part-diagram-010107-b1.webp "ASTON MARTIN DB9 (2006) HINTERRADKÄSTEN TEILEDIAGRAMM")
-part-diagram-010107-c1.webp "ASTON MARTIN DB9 (2006) HINTERE UNTERBODENSCHUTZBLECHE TEILEDIAGRAMM")
-part-diagram-010108-b2.webp "ASTON MARTIN DB9 (2006) EV-STRUKTUR, COUPÉ TEILEDIAGRAMM")
-part-diagram-010108-b4.webp "ASTON MARTIN DB9 (2006) EV, STRUKTUR, VOLANTE TEILEDIAGRAMM")
-part-diagram-010202.webp "ASTON MARTIN DB9 (2006) GITTERÖFFNUNGSPLATTE TEILEDIAGRAMM")
-part-diagram-010203-b1.webp "ASTON MARTIN DB9 (2006) FRONTFLÜGELBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-010204-b1.webp "ASTON MARTIN DB9 (2006) VORDERRADKÄSTEN TEILEDIAGRAMM")
-part-diagram-010204-b2.webp "ASTON MARTIN DB9 (2006) TRENNWAND, FRONTGRILL TEILEDIAGRAMM")
-part-diagram-010205-b1.webp "ASTON MARTIN DB9 (2006) MOTORHAUBE UND MONTAGE TEILEDIAGRAMM")
-part-diagram-010207-b1.webp "ASTON MARTIN DB9 (2006) VORDERER UNTERSCHUTZ, COUPÉ TEILEDIAGRAMM")
-part-diagram-010207-b2.webp "ASTON MARTIN DB9 (2006) VORDERER UNTERSCHUTZ, VOLANTE TEILEDIAGRAMM")
-part-diagram-010301-b1.webp "ASTON MARTIN DB9 (2006) VORDERE SEITENTÜREN TEILEDIAGRAMM")
-part-diagram-010301-g1.webp "ASTON MARTIN DB9 (2006) TÜRSCHARNIERE TEILEDIAGRAMM")
-part-diagram-010303-b2.webp "ASTON MARTIN DB9 (2006) KOFFERRAUMDECKEL, VOLANTE TEILEDIAGRAMM")
-part-diagram-010501.webp "ASTON MARTIN DB9 (2006) BODENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010501-b3.webp "ASTON MARTIN DB9 (2006) ZUSÄTZLICHE INNENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010501-b5.webp "ASTON MARTIN DB9 (2006) BODENVERKLEIDUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-010502.webp "ASTON MARTIN DB9 (2006) MOTORHAUBEN-SEITENVERKLEIDUNG, UNTEN TEILEDIAGRAMM")
-part-diagram-010503-b1.webp "ASTON MARTIN DB9 (2006) DACHHIMMEL KPL TEILEDIAGRAMM")
-part-diagram-010503-b2.webp "ASTON MARTIN DB9 (2006) KOPFVERKLEIDUNG, COUPÉ TEILEDIAGRAMM")
-part-diagram-010503-b6.webp "ASTON MARTIN DB9 (2006) KOPFVERKLEIDUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-010503-b8.webp "ASTON MARTIN DB9 (2006) SÄULENVERKLEIDUNG, OBEN, VOLANTE TEILEDIAGRAMM")
-part-diagram-010504.webp "ASTON MARTIN DB9 (2006) SONNENBLENDE TEILEDIAGRAMM")
-part-diagram-010505-b1.webp "ASTON MARTIN DB9 (2006) TÜRVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010507-b1.webp "ASTON MARTIN DB9 (2006) KAROSSERIE-SEITENVERKLEIDUNG, COUPÉ TEILEDIAGRAMM")
-part-diagram-010507-b2.webp "ASTON MARTIN DB9 (2006) SÄULENVERKLEIDUNG, OBEN, COUPÉ TEILEDIAGRAMM")
-part-diagram-010507-b3.webp "ASTON MARTIN DB9 (2006) KAROSSERIESEITIGE VIERTELVERKLEIDUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-010508-b2.webp "ASTON MARTIN DB9 (2006) ZUSAMMENBAU DER PAKETABLAGE TEILEDIAGRAMM")
-part-diagram-010508-b5.webp "ASTON MARTIN DB9 (2006) DACHÖFFNUNGSVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010508-b8.webp "ASTON MARTIN DB9 (2006) HECKVERKLEIDUNG, COUPÉ TEILEDIAGRAMM")
-part-diagram-010601-b2.webp "ASTON MARTIN DB9 (2006) BODENSCHALLDÄMMUNG TEILEDIAGRAMM")
-part-diagram-010601-b4.webp "ASTON MARTIN DB9 (2006) SCHALLDÄMMUNG, MOTORKOMP TEILEDIAGRAMM")
-part-diagram-010601-b6.webp "ASTON MARTIN DB9 (2006) ANTI-CAN-SOUND-PADS TEILEDIAGRAMM")
-part-diagram-010601-b8.webp "ASTON MARTIN DB9 (2006) KAROSSERIEISOLIERUNG, COUPÉ TEILEDIAGRAMM")
-part-diagram-010702-b1.webp "ASTON MARTIN DB9 (2006) DYNAMISCHER DICHTUNGSSTREIFEN, COUPÉ TEILEDIAGRAMM")
-part-diagram-010702-b2.webp "ASTON MARTIN DB9 (2006) DYNAMISCHE DICHTUNGSSTREIFEN, VOLANTE TEILEDIAGRAMM")
-part-diagram-010703-b1.webp "ASTON MARTIN DB9 (2006) WEICHE ABDICHTUNG, COUPÉ TEILEDIAGRAMM")
-part-diagram-010703-b3.webp "ASTON MARTIN DB9 (2006) WEICHE ABDICHTUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-010706-b1.webp "ASTON MARTIN DB9 (2006) PLENUMABDECKUNG TEILEDIAGRAMM")
-part-diagram-010707-b1.webp "ASTON MARTIN DB9 (2006) WASSERSCHILDE TEILEDIAGRAMM")
-part-diagram-010801.webp "ASTON MARTIN DB9 (2006) KÜHLERGRILL TEILEDIAGRAMM")
-part-diagram-010801-b1.webp "ASTON MARTIN DB9 (2006) KÜHLERGRILL, 09MY TEILEDIAGRAMM")
-part-diagram-010802-b1.webp "ASTON MARTIN DB9 (2006) FRONTENDVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010804-b2.webp "ASTON MARTIN DB9 (2006) DACHVERKLEIDUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-010805-b1.webp "ASTON MARTIN DB9 (2006) SEITEN- UND SEITENVERKLEIDUNG, COUPÉ TEILEDIAGRAMM")
-part-diagram-010805-b2.webp "ASTON MARTIN DB9 (2006) SEITEN- UND SEITENVERKLEIDUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-010805-b5.webp "ASTON MARTIN DB9 (2006) STEINSCHLAGWÄCHTER TEILEDIAGRAMM")
-part-diagram-010806-b1.webp "ASTON MARTIN DB9 (2006) KAROSSERIE-HECKVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010807-b1.webp "ASTON MARTIN DB9 (2006) KOFFERRAUMDECKELVERKLEIDUNG, COUPÉ TEILEDIAGRAMM")
-part-diagram-010807-b2.webp "ASTON MARTIN DB9 (2006) KOFFERRAUMDECKELVERKLEIDUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-010901-b1.webp "ASTON MARTIN DB9 (2006) INNENSPIEGEL, COUPÉ TEILEDIAGRAMM")
-part-diagram-010901-b3.webp "ASTON MARTIN DB9 (2006) INNENSPIEGEL, VOLANTE TEILEDIAGRAMM")
-part-diagram-010901-d1.webp "ASTON MARTIN DB9 (2006) INNENSPIEGEL, CHROMATISCH, GDO TEILEDIAGRAMM")
-part-diagram-010904.webp "ASTON MARTIN DB9 (2006) AUßENRÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-010904-b1.webp "ASTON MARTIN DB9 (2006) AUßENRÜCKSPIEGEL 09MY TEILEDIAGRAMM")
-part-diagram-011000-b1.webp "ASTON MARTIN DB9 (2006) VORDERSITZ BIS (V) A09109 TEILEDIAGRAMM")
-part-diagram-011001-b2.webp "ASTON MARTIN DB9 (2006) VORDERSITZ VON (V) A09110 TEILEDIAGRAMM")
-part-diagram-011003-b3.webp "ASTON MARTIN DB9 (2006) RÜCKSITZ, COUPÉ TEILEDIAGRAMM")
-part-diagram-011003-b4.webp "ASTON MARTIN DB9 (2006) RÜCKSITZ, VOLANTE TEILEDIAGRAMM")
-part-diagram-011009-d1.webp "ASTON MARTIN DB9 (2006) EINSTELLUNG DES VORDERSITZES TEILEDIAGRAMM")
-part-diagram-011101-b1.webp "ASTON MARTIN DB9 (2006) WINDSCHUTZSCHEIBE, NICHT BEHEIZT TEILEDIAGRAMM")
-part-diagram-011102-b1.webp "ASTON MARTIN DB9 (2006) WINDSCHUTZSCHEIBE, BEHEIZT TEILEDIAGRAMM")
-part-diagram-011103-b1.webp "ASTON MARTIN DB9 (2006) TÜRGLAS TEILEDIAGRAMM")
-part-diagram-011104-b1.webp "ASTON MARTIN DB9 (2006) HINTERE SEITENSCHEIBE, COUPÉ TEILEDIAGRAMM")
-part-diagram-011104-b2.webp "ASTON MARTIN DB9 (2006) HINTERE SEITENSCHEIBE, VOLANTE TEILEDIAGRAMM")
-part-diagram-011106-b1.webp "ASTON MARTIN DB9 (2006) HECKSCHEIBE TEILEDIAGRAMM")
-part-diagram-011108-b1.webp "ASTON MARTIN DB9 (2006) TÜRFENSTERHEBER TEILEDIAGRAMM")
-part-diagram-011108-b2.webp "ASTON MARTIN DB9 (2006) REGULATOREN IM HINTEREN VIERTEL, VOLANTE TEILEDIAGRAMM")
-part-diagram-011109-d1.webp "ASTON MARTIN DB9 (2006) FENSTER-/SPIEGELVERRIEGELUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-011201.webp "ASTON MARTIN DB9 (2006) MITTELKONSOLE DER INSTRUMENTENTAFEL TEILEDIAGRAMM")
-part-diagram-011201-b2.webp "ASTON MARTIN DB9 (2006) INSTRUMENTENTAFEL, LEDER TEILEDIAGRAMM")
