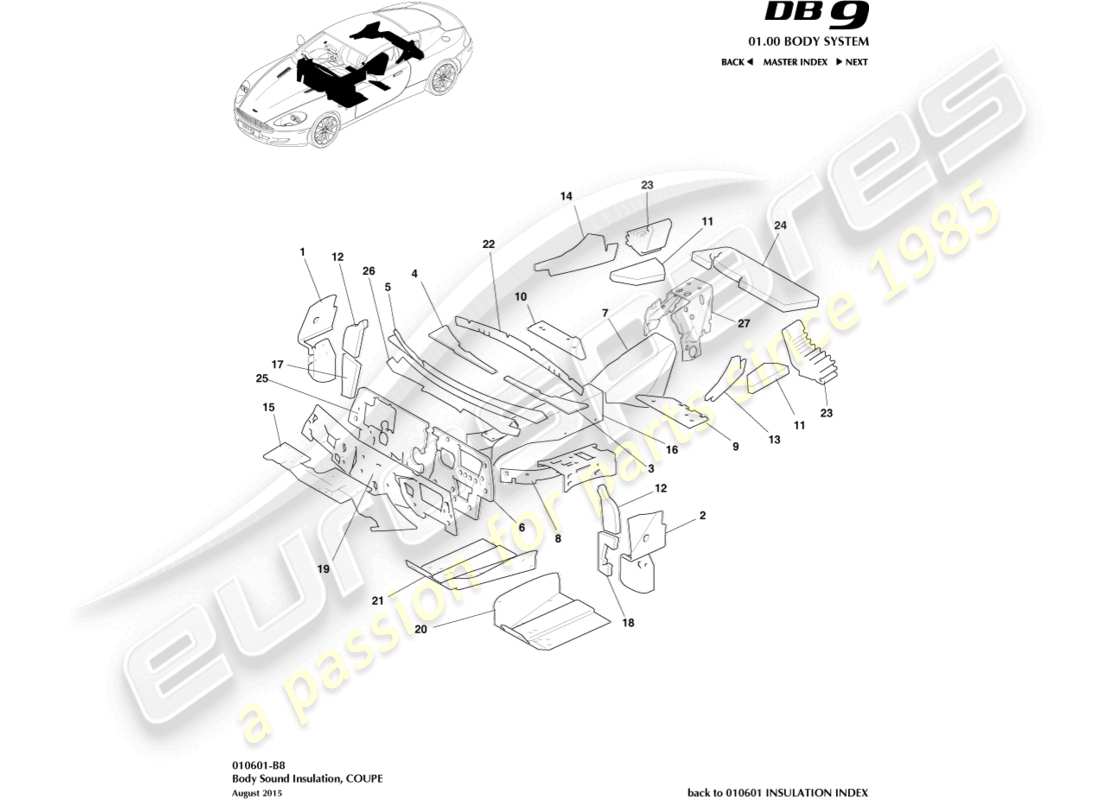

010601-B8 - Karosserieisolierung, Coupé
Aston Martin DB9 (2007) Body Insulation, Coupe Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 4G43-310A58-AC
Isolierung, eine Säule unten, rechts
07MY
aus £45,74
aus £45,74
# 1
MPN: 8G43-310A58-AB
Isolierung, eine Säule unten, rechts
08MY
aus £34,60
aus £34,60
# 2
MPN: 4G43-310A57-AC
ISOLIERUNG, EINE SÄULE UNTERE, LINKS
07MY
aus £14,55
aus £14,55
# 2
MPN: 8G43-310A57-AC
ISOLIERUNG, EINE SÄULE UNTERE, LINKS
08MY
aus £34,60
aus £34,60
# 3
MPN: 4G43-02293-AB
ISOLIERUNG, WINDLAUFSEITENTEIL UNTERER SOUND LINKS
aus £8,71
aus £8,71
# 4
MPN: 4G43-02292-AB
ISOLIERUNG, WINDLAUFSEITENTEIL UNTERER SCHALL RH
aus £8,71
aus £8,71
# 5
MPN: 4G43-B1070-AA
ISOLIERUNG, SOUND MOTORRAUM
aus £13,40
aus £13,40
# 5
MPN: 4G43-B1070-AB
ISOLIERUNG, SOUND MOTORRAUM
06MY an
aus £24,06
aus £24,06
# 6
MPN: 4G43-015A22-AB
Isolierung, Verkleidung, Karosserie vorne, links, rechts
07MY
# 6
MPN: 8G43-015A22-AB
Isolierung, Verkleidung, Karosserie vorne, links, rechts
08MY
aus £54,17
aus £54,17
# 6
MPN: 8G43-015A23-AA
ISOLIERUNG, PANEL, KAROSSERIE VORNE, LINKS, LINKS
07MY an
aus £42,63
aus £42,63
# 7
MPN: 4G43-7Z309-AB
ISOLIERUNG, GETRIEBEABDECKUNG
aus £29,73
aus £29,73
# 8
MPN: 4G43-11446-AD
ISOLIERUNG, BODEN, WANNE, SCHALTHEBELABDECKUNG
07MY
# 8
MPN: 8G43-11446-AA
ISOLIERUNG, BODEN, WANNE, SCHALTHEBELABDECKUNG
aus £24,49
aus £24,49
# 8
MPN: 8G43-11446-AB
ISOLIERUNG, BODEN, WANNE, SCHALTHEBELABDECKUNG
08MY an
aus £24,49
aus £24,49
# 9
MPN: 4G43-11205-AC
ISOLIERUNG, HINTERE BODENWANNE SOUND LINKS
07MY
aus £7,49
aus £7,49
# 9
MPN: 8G43-11205-AA
ISOLIERUNG, HINTERE BODENWANNE SOUND LINKS
08MY
aus £12,88
aus £12,88
# 10
MPN: 4G43-11204-AA
ISOLIERUNG, HINTERER BODENWANNENSCHALL RH
aus £7,55
aus £7,55
# 11
MPN: 4G43-F310A26-AA
ISOLIERUNG, VIERTELPLATTENSCHALL
aus £10,82
aus £10,82
# 12
MPN: 4G43-28112-AB
NVH-SCHAUMPOLSTER FENDER OBERTEIL
aus £18,43
aus £18,43
# 13
MPN: 4G43-27747-AB
ISOLIERUNG, HINTERER TEIL SOUND LINKS
aus £7,55
aus £7,55
# 14
MPN: 4G43-27746-AB
ISOLIERUNG, HINTERER QUARTALSCHALL RH
aus £7,55
aus £7,55
# 15
MPN: 4G43-00152-BF
Isolierung, Karosserie nach vorne, Rechtslenker
aus £51,61
aus £51,61
# 15
MPN: 4G43-00152-AF
ISOLIERUNG, KAROSSERIE NACH VORN, LINKS
aus £51,61
aus £51,61
# 16
MPN: 4G43-114B26-AE
ISOLIERUNG, TUNNEL
aus £61,04
aus £61,04
# 16
MPN: 4G43-114B26-AG
ISOLIERUNG, TUNNEL
08MY an
# 17
MPN: 4G43-28110-AB
NVH-SCHAUMPAD ASSY KOTFLÜGEL RECHTS UNTEN
aus £13,38
aus £13,38
# 18
MPN: 4G43-28111-AB
NVH-SCHAUMPOLSTER-ASSY-KOTFLÜGEL LINKS UNTEN
aus £13,38
aus £13,38
# 19
MPN: 6G33-102B00-BA
ISOLIERUNG, MOTORGEHÄUSE, RHD
Bis zu 09MY
aus £40,20
aus £40,20
# 19
MPN: 6G33-102B00-BB
ISOLIERUNG, MOTORGEHÄUSE, RHD
Von 09MY bis 10MY
aus £45,10
aus £45,10
# 19
MPN: 6G33-102B00-BC
ISOLIERUNG, MOTORGEHÄUSE, RHD
Von 10MY bis 12MY
aus £45,10
aus £45,10
# 19
MPN: 6G33-102B00-AA
ISOLIERUNG, MOTORGERÄUSCH LHD
Bis zu 09MY
aus £40,20
aus £40,20
# 19
MPN: 6G33-102B00-AD
ISOLIERUNG, MOTORGERÄUSCH LHD
Von 09MY
# 20
MPN: 4G43-54572-AA
BAFFLE BODEN LINKS
# 20
MPN: 4G43-54572-AE
BAFFLE BODEN LINKS
06MY an
aus £15,52
aus £15,52
# 21
MPN: 4G43-54571-AA
BAFFLE BODEN RH
# 21
MPN: 4G43-54571-AF
BAFFLE BODEN RH
06MY an
aus £15,52
aus £15,52
# 22
MPN: 4G43-02139-AB
Oberes Ende der Schallwandverkleidung
aus £4,32
aus £4,32
# 23
MPN: 4G43-C27746-AB
ISOLIERUNG, KLANG DES I/S-PANELS IM HINTEREN TEIL
aus £24,92
aus £24,92
# 24
MPN: 4G43-C56157-AB
BLATTDÄMPFUNG
07MY
aus £24,38
aus £24,38
# 24
MPN: 8G43-C56157-AB
BLATTDÄMPFUNG
08MY
aus £28,85
aus £28,85
# 25
MPN: 4G43-002K06-AC
ISOLIERUNG, PANEL, KAROSSERIE VORNE, RH, RHD
07MY
aus £21,15
aus £21,15
# 25
MPN: 4G43-002K05-AC
ISOLIERUNG, PANEL, KAROSSERIE VORNE, RECHTS, LINKS
07MY
aus £24,06
aus £24,06
# 25
MPN: 8G43-002K06-AB
ISOLIERUNG, PANEL, KAROSSERIE VORNE, RH, RHD
08MY
aus £42,63
aus £42,63
# 25
MPN: 8G43-002K05-AA
ISOLIERUNG, PANEL, KAROSSERIE VORNE, RECHTS, LINKS
08MY
aus £54,22
aus £54,22
# 26
MPN: 6G33-68066-AB
SCHAUMSTOFF, Armaturenbrettunterseite
aus £24,00
aus £24,00
# 27
MPN: 8G43-5416-AA
NVH-TUNNEL HINTEN INNEN
Bis zu 09.5MY
aus £27,61
aus £27,61
# 27
MPN: 8G43-5416-AE
NVH-TUNNEL HINTEN INNEN
Von 09.5MY
# -
-
BEFESTIGUNG, TANNE
# -
-
SNAPSAC, 6.8
# -
-
PAD TUNNELSEITE, RH
# -
-
PAD TUNNELSEITE, LINKS
