aston martin db9 (2007) getriebe, schaltgetriebe teilediagramm

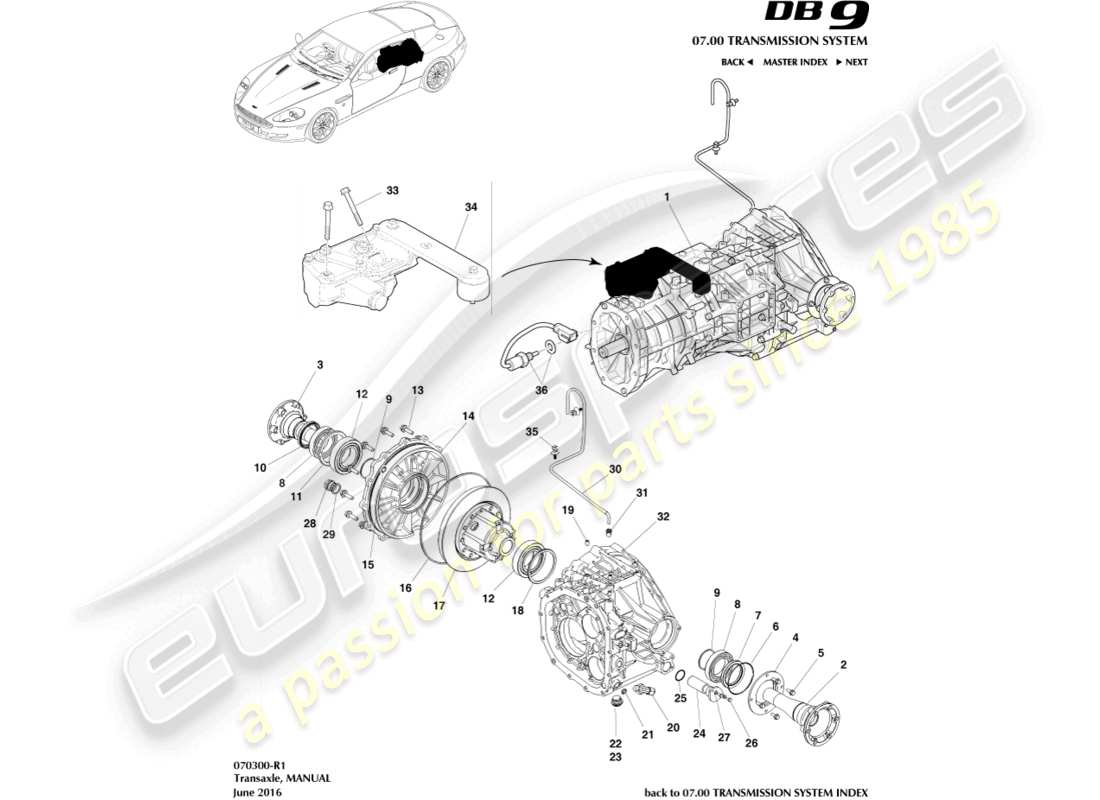

070300-R1 - Getriebe, Schaltgetriebe

Aston Martin DB9 (2007) Transaxle, Manual Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
                                                                            #
                                                                            Artikelnummer
                                                                            Beschreibung
                                                                            Schlüssel
                                                                            Preis
                                                                            # 1
                                                                            MPN: 4G43-7002-AD
                                                                            GETRIEBEBAUGRUPPE, KOMPLETT, HANDBUCH
                                                                            GETRIEBEBAUGRUPPE, KOMPLETT, HANDBUCH Genuine Aston Martin – Neu (bestellen)
                                                                            # 2
                                                                            MPN: 4G43-27-10600
                                                                            Abtriebswelle, Differenzial LS
                                                                            aus £731,13
                                                                            aus £731,13
                                                                            O'PUT-WELLE-LINKS-SEITE Genuine Aston Martin – Neu (bestellen)
                                                                            # 3
                                                                            MPN: 4G43-27-10601
                                                                            Abtriebswelle, Differenzial RS
                                                                            aus £533,88
                                                                            aus £533,88
                                                                            Abtriebswelle – rechte Seite Genuine Aston Martin – Neu (bestellen)
                                                                            # 4
                                                                            MPN: 4G43-27-10602
                                                                            LAGER, DIFFERENZAUSGANGSWELLE, LINKS
                                                                            aus £58,97
                                                                            aus £58,97
                                                                            HALTERUNG, LAGER DER DIF-AUSGANGSWELLE Genuine Aston Martin – Neu (bestellen)
                                                                            # 5
                                                                            MPN: 702812
                                                                            BOLZEN, M6X16 FLANSCH
                                                                            aus £0,73
                                                                            aus £0,73
                                                                            BOLZEN M6 X 16 FLANSCH Genuine Aston Martin – Neu (bestellen)
                                                                            # 6
                                                                            MPN: 4G43-27-10482
                                                                            O-RING, 2.62X75.87
                                                                            aus £7,38
                                                                            aus £7,38
                                                                            O-RING 2.62 X 75.87 Genuine Aston Martin – Neu (bestellen)
                                                                            # 7
                                                                            MPN: 4G43-27-10483
                                                                            DICHTUNG, LIPPE, 55X72X8
                                                                            aus £45,58
                                                                            aus £45,58
                                                                            DICHTUNG-DIFFOUTPUT-LINKS Genuine Aston Martin – Neu (bestellen)
                                                                            # 8
                                                                            MPN: 4G43-27-10603
                                                                            LAGER, DIFFERENTIAL-ABGANGSWELLE
                                                                            aus £125,22
                                                                            aus £125,22
                                                                            LAGER, DIFFERENTIAL-ABGANGSWELLE Genuine Aston Martin – Neu (bestellen)
                                                                            # 9
                                                                            MPN: 702813
                                                                            SHIM
                                                                            aus £2,61
                                                                            aus £2,61
                                                                            SHIM Genuine Aston Martin – Neu (bestellen)
                                                                            # 10
                                                                            MPN: 4G43-27-10604
                                                                            DICHTUNG, DIFFERENZAUSGANG RH
                                                                            aus £45,13
                                                                            aus £45,13
                                                                            DICHTUNG-DIFFOUTPUT SHFT Genuine Aston Martin – Neu (bestellen)
                                                                            # 11
                                                                            MPN: 702814
                                                                            SHIM
                                                                            aus £101,80
                                                                            aus £101,80
                                                                            SHIM Genuine Aston Martin – Neu (bestellen)
                                                                            # 12
                                                                            MPN: 4G43-27-10605
                                                                            LAGER, DIFFERENZAUSGANG
                                                                            aus £188,38
                                                                            aus £188,38
                                                                            LAGER, DIFFERENZAUSGANG Genuine Aston Martin – Neu (bestellen)
                                                                            # 13
                                                                            MPN: 702815
                                                                            BOLZEN, M8X30
                                                                            aus £3,09
                                                                            aus £3,09
                                                                            BOLZEN M8 X 30 Genuine Aston Martin – Neu (bestellen)
                                                                            # 14
                                                                            MPN: 4G43-27-10606
                                                                            ABDECKUNG, DIFFERENTIAL
                                                                            aus £951,28
                                                                            aus £951,28
                                                                            ABDECKUNG, DIFFERENTIAL Genuine Aston Martin – Neu (bestellen)
                                                                            # 15
                                                                            MPN: 4G43-27-10502
                                                                            O-RING 2.62X9.92
                                                                            aus £1,07
                                                                            aus £1,07
                                                                            O-RING 2.69 X 9.92 Genuine Aston Martin – Neu (bestellen)
                                                                            # 16
                                                                            MPN: 4G43-27-10607
                                                                            DICHTUNG, ABDECKUNG
                                                                            aus £73,75
                                                                            aus £73,75
                                                                            DICHTUNG, ABDECKUNG Genuine Aston Martin – Neu (bestellen)
                                                                            # 17
                                                                            MPN: 4G43-27-10608
                                                                            KRONENRAD, DIFFERENTIAL
                                                                            KRONENRAD, DIFFERENTIAL Genuine Aston Martin – Neu (bestellen)
                                                                            # 18
                                                                            MPN: 702816
                                                                            SHIM
                                                                            aus £40,85
                                                                            aus £40,85
                                                                            SHIM Genuine Aston Martin – Neu (bestellen)
                                                                            # 19
                                                                            MPN: 702817
                                                                            STELLSCHRAUBE, M8X10
                                                                            aus £4,26
                                                                            aus £4,26
                                                                            STELLSCHRAUBE, M8X10 Genuine Aston Martin – Neu (bestellen)
                                                                            # 20
                                                                            MPN: 4G43-27-10609
                                                                            ROHR, TRANSKÜHLUNG, 90°
                                                                            ROHR, TRANSKÜHLUNG, 90° Genuine Aston Martin – Neu (bestellen)
                                                                            # 21
                                                                            MPN: 702818
                                                                            Stecker
                                                                            aus £2,04
                                                                            aus £2,04
                                                                            Stecker Genuine Aston Martin – Neu (bestellen)
                                                                            # 22
                                                                            MPN: 702819
                                                                            Stopfen, Ölablass
                                                                            Stopfen, Ölablass Genuine Aston Martin – Neu (bestellen)
                                                                            # 23
                                                                            MPN: 702820
                                                                            Scheibe, ÖLABLASSSCHRAUBE
                                                                            Scheibe, ÖLABLASSSCHRAUBE Genuine Aston Martin – Neu (bestellen)
                                                                            # 24
                                                                            MPN: 4G43-27-10490
                                                                            FILTER, ÖL
                                                                            aus £122,50
                                                                            aus £122,50
                                                                            Ölfilter Genuine Aston Martin – Neu (bestellen)
                                                                            # 25
                                                                            MPN: 4G43-27-10491
                                                                            O-RING, 2.62X20.63
                                                                            aus £2,71
                                                                            aus £2,71
                                                                            O-RING, 2.62X20.63 Genuine Aston Martin – Neu auf Lager
                                                                            # 26
                                                                            MPN: 4G43-27-10492
                                                                            SCHRAUBE, M5X0.8X12
                                                                            aus £1,90
                                                                            aus £1,90
                                                                            SCHRAUBE M5 X 12 Genuine Aston Martin – Neu (bestellen)
                                                                            # 27
                                                                            MPN: 702821
                                                                            Scheibe, 5.3X0.5
                                                                            aus £2,53
                                                                            aus £2,53
                                                                            Scheibe, 5.3X0.5 Genuine Aston Martin – Neu (bestellen)
                                                                            # 28
                                                                            MPN: 4G43-27-10493
                                                                            STOPFEN, ÖLSTAND M22X1.5
                                                                            aus £8,56
                                                                            aus £8,56
                                                                            STOPFEN – ÖLSTAND M22 Genuine Aston Martin – Neu (bestellen)
                                                                            # 29
                                                                            MPN: 4G43-27-10245
                                                                            DICHTUNG, FLACH 22X28X1.5
                                                                            aus £2,67
                                                                            aus £2,67
                                                                            DICHTUNG, FLACH 22X28X1.5 Genuine Aston Martin – Neu (bestellen)
                                                                            # 30
                                                                            MPN: 4G43-7A245-CA
                                                                            ROHR, ENTLÜFTER, TRANSAXLE, HANDBUCH
                                                                            aus £10,78
                                                                            aus £10,78
                                                                            ROHR, ENTLÜFTER, TRANSAXLE, HANDBUCH Genuine Aston Martin – Neu (bestellen)
                                                                            # 31
                                                                            MPN: 4G43-27-10610
                                                                            ADAPTER, ENTLÜFTUNGSROHR, GETRIEBE
                                                                            ADAPTER, ENTLÜFTUNGSROHR, GETRIEBE Genuine Aston Martin – Neu (bestellen)
                                                                            # 32
                                                                            MPN: 4G43-27-10611
                                                                            GEHÄUSE, DIFFERENZIAL
                                                                            aus £3.014,12
                                                                            aus £3.014,12
                                                                            GEHÄUSE, DIFFERENZIAL Genuine Aston Martin – Neu (bestellen)
                                                                            # 33
                                                                            MPN: 702822
                                                                            BOLZEN, M6X50
                                                                            aus £3,32
                                                                            aus £3,32
                                                                            BOLZEN M6 X 50 Genuine Aston Martin – Neu (bestellen)
                                                                            # 34
                                                                            MPN: 6G33-7N372-AB
                                                                            KURBELKURBEL, GETRIEBE
                                                                            aus £6.594,81
                                                                            aus £6.594,81
                                                                            KURBELBAUGRUPPE, GETRIEBE Genuine Aston Martin – Neu (bestellen)
                                                                            # 35
                                                                            MPN: 701575
                                                                            CLIP, ROHR
                                                                            aus £0,47
                                                                            aus £0,47
                                                                            CLIP 6.0X6.5X0.8-6 Genuine Aston Martin – Neu (bestellen)
                                                                            # 36
                                                                            MPN: 6G33-8F875-AA
                                                                            KIT, SCHALTER, RÜCKFAHRLICHT
                                                                            aus £166,87
                                                                            aus £166,87
                                                                            SCHALTER, RÜCKFAHRLICHT Genuine Aston Martin – Neu (bestellen)
                                                                            # -
                                                                            -
                                                                            FETT, GETRIEBEHANDBUCH
                                                                            # -
                                                                            -
                                                                            Ritzel- und Kegelradsatz
                                                                            # -
                                                                            -
                                                                            ÖL, GETRIEBE
