aston martin db9 (2013) unterboden teilediagramm

01-0101-04 - Unterboden

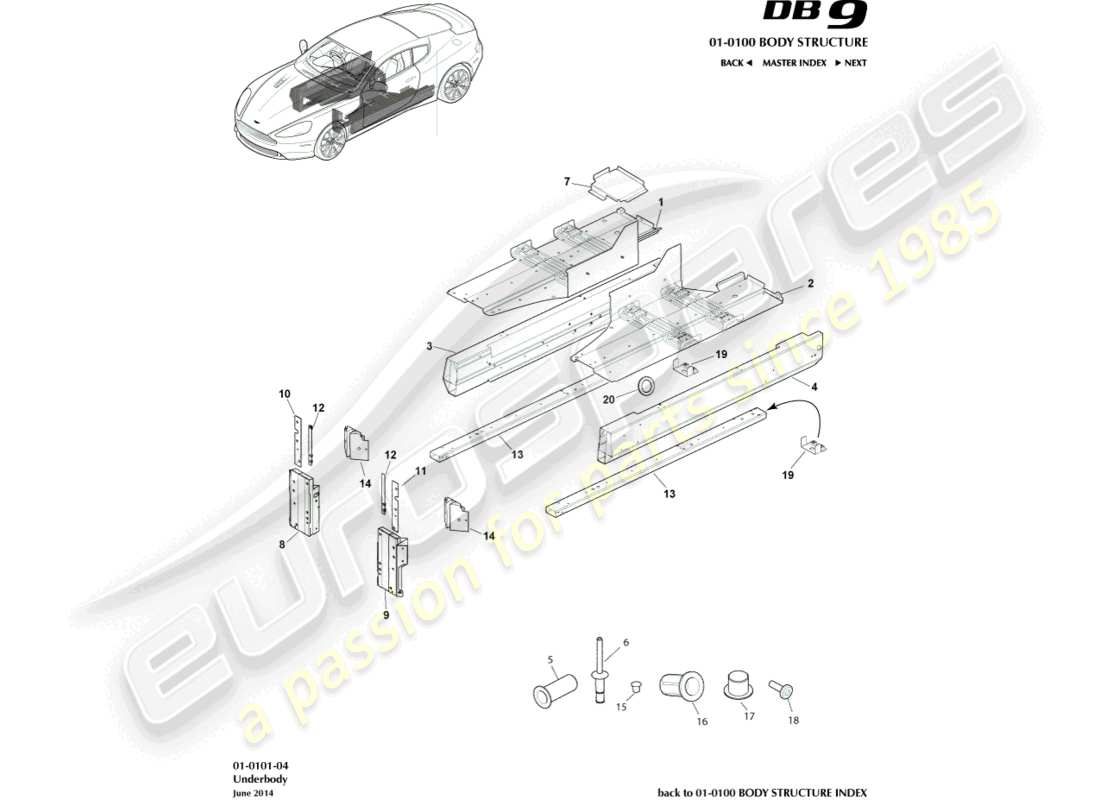

Aston Martin DB9 (2013) Underbody Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
                  #
                  Artikelnummer
                  Beschreibung
                  Schlüssel
                  Preis
                  # 1
                  MPN: 4G43-16-10879S
                  PANEL-BAUGRUPPE, BODEN, RECHTS
                  VIN-Stempel erforderlich. Strukturkat. Nur A
                  aus £309,60
                  aus £309,60
                  PANEL-MONTAGE, BODEN, RECHTS Genuine Aston Martin – Neu (bestellen)
                  # 2
                  MPN: 4G43-16-10880
                  PANEL-BAUGRUPPE, BODEN, LINKS
                  Strukturell. Nur Katze A
                  aus £760,29
                  aus £760,29
                  PANEL-BAUGRUPPE, BODEN, LINKS Genuine Aston Martin – Neu (bestellen)
                  # 3
                  MPN: DG43-C10116-AD
                  MITGLIED, BODENSEITE, RECHTS
                  Coupé bis zu 15MY Strukturell. Nur Katze A
                  MITGLIED, BODENSEITE, RECHTS Genuine Aston Martin – Neu (bestellen)
                  # 3
                  MPN: FD33-C10116-AC
                  MITGLIED, BODENSEITE, RECHTS
                  Coupé von 15MY bis Fahrgestellnummer A16681, Strukturbau. Nur Katze A
                  MITGLIED, BODENSEITE, RECHTS Genuine Aston Martin – Neu (bestellen)
                  # 3
                  MPN: FD33-C10116-AE
                  MITGLIED, BODENSEITE, RECHTS
                  Coupé ab Fahrgestellnummer A16682, Strukturmodell. Nur Katze A
                  aus £485,71
                  aus £485,71
                  MITGLIED, BODENSEITE, RECHTS Genuine Aston Martin – Neu (bestellen)
                  # 3
                  MPN: DG43-L10116-AC
                  MITGLIED, BODENSEITE, RECHTS
                  Volante bis zu 15MY Strukturell. Nur Katze A
                  MITGLIED, BODENSEITE, RECHTS Genuine Aston Martin – Neu (bestellen)
                  # 3
                  MPN: GD33-L10116-AA
                  MITGLIED, BODENSEITE, RECHTS
                  Volante von 15MY bis Fahrgestellnummer B16665Structural. Nur Katze A
                  MITGLIED, BODENSEITE, RECHTS Genuine Aston Martin – Neu (bestellen)
                  # 3
                  MPN: GD33-L10116-AC
                  MITGLIED, BODENSEITE, RECHTS
                  Volante ab Fahrgestellnummer B16666 Strukturell. Nur Katze A
                  MITGLIED, BODENSEITE, RECHTS Genuine Aston Martin – Neu (bestellen)
                  # 4
                  MPN: DG43-C10117-AD
                  MITGLIED, BODENSEITE, LINKS
                  Coupé bis zu 15MY Strukturell. Nur Katze A
                  MITGLIED, BODENSEITE, LINKS Genuine Aston Martin – Neu (bestellen)
                  # 4
                  MPN: FD33-C10117-AC
                  MITGLIED, BODENSEITE, LINKS
                  Coupé von 15MY bis Fahrgestellnummer A16681, Strukturbau. Nur Katze A
                  MITGLIED, BODENSEITE, LINKS Genuine Aston Martin – Neu (bestellen)
                  # 4
                  MPN: FD33-C10117-AE
                  MITGLIED, BODENSEITE, LINKS
                  Coupé ab Fahrgestellnummer A16682, Strukturmodell. Nur Katze A
                  MITGLIED, BODENSEITE, LINKS Genuine Aston Martin – Neu (bestellen)
                  # 4
                  MPN: DG43-L10117-AD
                  MITGLIED, BODENSEITE, LINKS
                  Volante bis zu 15MY Strukturell. Nur Katze A
                  aus £450,31
                  aus £450,31
                  MITGLIED, BODENSEITE, LINKS Genuine Aston Martin – Neu (bestellen)
                  # 4
                  MPN: GD33-L10117-AA
                  MITGLIED, BODENSEITE, LINKS
                  Volante von 15MY bis Fahrgestellnummer B16665 Strukturell. Nur Katze A
                  MITGLIED, BODENSEITE, LINKS Genuine Aston Martin – Neu (bestellen)
                  # 4
                  MPN: GD33-L10117-AC
                  MITGLIED, BODENSEITE, LINKS
                  Volante ab Fahrgestellnummer B16665 Strukturell. Nur Katze A
                  MITGLIED, BODENSEITE, LINKS Genuine Aston Martin – Neu (bestellen)
                  # 5
                  MPN: 6G33-46768-AA
                  NIUTMUTTER, M6 FLACHKOPF
                  aus £1,07
                  aus £1,07
                  RIVNUT M6/M10L Genuine Aston Martin – Neu auf Lager
                  # 6
                  MPN: 6G33-68676-AC
                  NIET, STRUKTURELLE 6.5 14 BLIND
                  aus £0,70
                  aus £0,70
                  STRUKTURNIET 6.5X14 Genuine Aston Martin – Neu (bestellen)
                  # 7
                  MPN: 8G43-67342-AA
                  ABSCHLUSS, FERSENTEIL DES RÜCKSITZES, UNTEN, RECHTS
                  Bis zu 15MYStructural. Nur Katze A
                  aus £34,75
                  aus £34,75
                  ABSCHLUSS, FERSENTEIL DES RÜCKSITZES, UNTEN, RECHTS Genuine Aston Martin – Neu (bestellen)
                  # 7
                  MPN: FD33-67342-AA
                  ABSCHLUSS, FERSENTEIL DES RÜCKSITZES, UNTEN, RECHTS
                  Von 15MYStructural. Nur Katze A
                  ABSCHLUSS, FERSENTEIL DES RÜCKSITZES, UNTEN, RECHTS Genuine Aston Martin – Neu (bestellen)
                  # 8
                  MPN: 4G43-20-10876
                  Hilfsrahmen, vorderer Ständer, rechts
                  Strukturell. Nur Katze A
                  aus £287,98
                  aus £287,98
                  FT S/FRM UPRT RH-DB9 Genuine Aston Martin – Neu (bestellen)
                  # 9
                  MPN: 4G43-20-10877
                  Hilfsrahmen, vorderer Ständer, links
                  Strukturell. Nur Katze A
                  aus £287,98
                  aus £287,98
                  FT S/FRM UPRT LH-DB9 Genuine Aston Martin – Neu (bestellen)
                  # 10
                  MPN: 8G43-434K10-AA
                  ANSCHLUSSPLATTE, VORDERENDE MONTAGE AUSSEN, RECHTS
                  Strukturell. Nur Katze A
                  aus £54,52
                  aus £54,52
                  Mutternplatte Vorderteilmontage Genuine Aston Martin – Neu (bestellen)
                  # 11
                  MPN: 8G43-434K11-AA
                  ANSCHLUSSPLATTE, VORDERENDE MONTAGE AUSSEN, LINKS
                  Strukturell. Nur Katze A
                  aus £13,22
                  aus £13,22
                  Mutternplatte Vorderteilmontage Genuine Aston Martin – Neu (bestellen)
                  # 12
                  MPN: 8G43-390725-AA
                  ANSCHLUSSPLATTE, VORDERENDE MONTAGE INNEN
                  Strukturell. Nur Katze A
                  aus £20,01
                  aus £20,01
                  Mutternplatte Vorderteilmontage Genuine Aston Martin – Neu (bestellen)
                  # 13
                  MPN: DG43-10120-AA
                  MITGLIED, BODEN, SEITE VORNE
                  Strukturell. Nur Katze A
                  aus £336,26
                  aus £336,26
                  MITGLIED, BODEN, SEITE VORNE Genuine Aston Martin – Neu (bestellen)
                  # 14
                  MPN: GOAG33-F001K28-AA
                  HALTERUNG, TUNNEL OBEN INNEN
                  Strukturell. Nur Katze A
                  aus £51,75
                  aus £51,75
                  BRACE TNL OBEN INNEN Genuine Aston Martin – Neu (bestellen)
                  # 15
                  MPN: 6G33-68885-AB
                  NIET, SELBSTHOCHEND, 5 X 6MM
                  aus £0,47
                  aus £0,47
                  SPR 5.0X6.0MM Genuine Aston Martin – Neu (bestellen)
                  # 16
                  MPN: 6G33-33800-AA
                  NIETMUTTER, 7/16UNF SECHSKANTFLANSCH
                  aus £0,92
                  aus £0,92
                  NIETMUTTER, 7/16UNF SECHSKANTFLANSCH Genuine Aston Martin – Neu (bestellen)
                  # 17
                  MPN: 4G43-N800631-AA
                  BUNG, 11MM
                  aus £0,54
                  aus £0,54
                  BUNG-11 MM Genuine Aston Martin – Neu (bestellen)
                  # 18
                  MPN: 703074
                  NIET, 4.65 X 13. 8 BLINDER AL-KUPPELKOPF
                  NIET, 4.65X13.8 Genuine Aston Martin – Neu (bestellen)
                  # 19
                  MPN: 4G43-434K12-AB
                  MUTTERPLATTE M10
                  aus £19,46
                  aus £19,46
                  MUTTERPLATTE M10 Genuine Aston Martin – Neu (bestellen)
                  # 20
                  MPN: 4G43-20-10021
                  STECKER, ZUGANG ZUM DREHMOMENTWANDLER
                  STECKER, ZUGANG ZUM DREHMOMENTWANDLER Genuine Aston Martin – Neu (bestellen)
