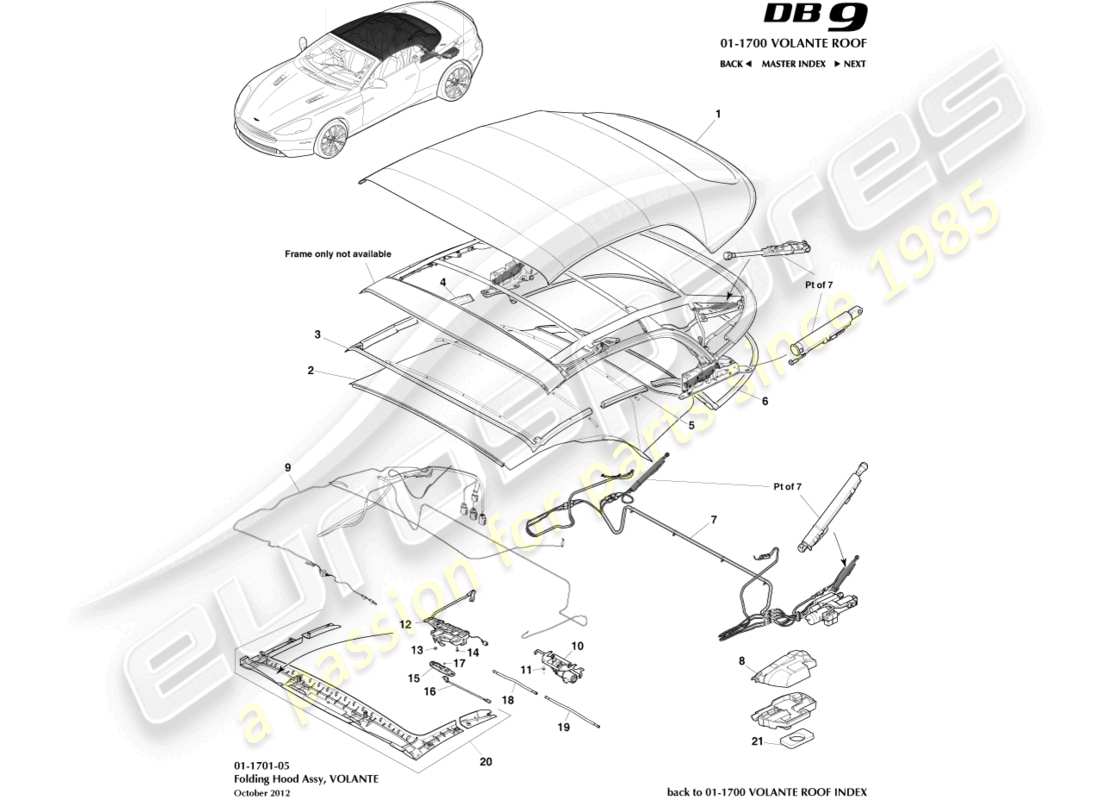

01-1701-05 - Volante-Dachmontage
Aston Martin DB9 (2014) Volante Roof Assembly Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# -
MPN: 9G43-76501B00-BF
OBERTEIL KLAPPBAR, KOMPLETT
aus £13.526,53
aus £13.526,53
# -
MPN: ED33-76501B00-CA
TOP-MONTAGE KLAPPBAR, KOMPLETT, STANDARD
14.5MY
aus £13.906,65
aus £13.906,65
# -
MPN: ED33-76501B10-CA
TOP-MONTAGE KLAPPBAR, KOMPLETT, SPEZIAL
14.5MY
aus £13.906,65
aus £13.906,65
# 1
MPN: 9G43-70351-AA
VERDACHABDECKUNGS-KIT, SCHWARZ
aus £4.946,19
aus £4.946,19
# 1
MPN: 9G43-70351-BA
ÜBERDACHABDECKUNGS-KIT, ATLANTIKBLAU
aus £4.946,19
aus £4.946,19
# 1
MPN: 9G43-70351-CA
ÜBERDACHUNGSABDECKUNGS-KIT, JAVA / SANDSTORM
aus £4.946,20
aus £4.946,20
Dieses Teil ersetzt die Teilenummer 4G43-70351-CA
# 1
MPN: 9G43-70351-DA
ÜBERDACHABDECKUNGS-KIT, WESTMINSTER GRÜN
aus £4.946,20
aus £4.946,20
# 1
MPN: 9G43-70351-EA
ABDECKUNGS-KIT, TITAN-GRAU
aus £4.946,21
aus £4.946,21
# 1
MPN: 9G43-70351-FA
ÜBERDACHABDECKUNGS-KIT, BURGUND
aus £8.343,98
aus £8.343,98
# 1
MPN: 9G43-70351-GA
Baldachin-Abdeckungs-Set, versengtes Braun / Bittere Schokolade
aus £8.343,98
aus £8.343,98
# 1
MPN: 9G43-70351-HA
ÜBERDACHABDECKUNGSSATZ, GRENADINEROT
aus £7.790,88
aus £7.790,88
# 2
MPN: 9G43-70352-AB
INNENFUTTER, OBSIDIANSCHWARZ
aus £1.547,83
aus £1.547,83
# 2
MPN: 9G43-70352-BB
INNENFUTTER, ELFENBEIN
aus £1.547,83
aus £1.547,83
# 2
MPN: 9G43-70352-CB
INNENFUTTER, MOONSHADOW
aus £1.547,83
aus £1.547,83
# 2
MPN: 9G43-70352-DB
INNENFUTTER, SCHNEIDER GRAU
aus £1.547,83
aus £1.547,83
# 2
MPN: 9G43-70352-EB
INNENFUTTER, NEUES HELLBRAUN
aus £1.547,83
aus £1.547,83
# 2
MPN: 707855
INNENFUTTER-SONDERBESTELLUNG
Bestätigen Sie die Farbe bei der Bestellung
aus £2.004,86
aus £2.004,86
# 3
MPN: 4G43-L51210-AB
DICHTUNGSSATZ KOMPL., VORN
aus £677,21
aus £677,21
# 4
MPN: 4G43-L51221-AA
DICHTUNGSSATZ KOMPL., MITTE, RECHTS
aus £361,56
aus £361,56
# 5
MPN: 4G43-L51220-AA
DICHTUNGSSATZ KOMPL., MITTE, LINKS
aus £361,56
aus £361,56
# 6
MPN: 4G43-L51230-AB
DICHTUNGSSATZ KOMPL., HINTEN
aus £593,71
aus £593,71
# 7
MPN: 9G43-9G803-AA
HYDRAULIKPUMPENBAUGRUPPE, INKLUSIVE ALLER ZYLINDER UND SCHLÄUCHE
aus £2.553,77
aus £2.553,77
# 8
MPN: 9G43-93-11486
GEHÄUSE, HYDRAULIKPUMPE
aus £75,19
aus £75,19
# 9
MPN: 4G43-37-10686
KABELBAUM, DACHHYDRAULIK, RECHTS
aus £115,56
aus £115,56
# 9
MPN: 4G43-37-10685
KABELBAUM, DACHHYDRAULIK, LINKS
aus £99,17
aus £99,17
# 10
MPN: 4G43-L51240-AA
VERRIEGELUNGSMOTOR-KIT
aus £209,44
aus £209,44
# 11
MPN: 4G43-1001991-AA
MUTTER & Scheibe, M5
Verriegelungsmotor
aus £0,82
aus £0,82
# 12
MPN: 4G43-L51270-AA
AUTOMATISCHER VERRIEGELUNGSSATZ, RECHTS
aus £475,98
aus £475,98
# 12
MPN: 4G43-L51260-AA
AUTOMATISCHER VERRIEGELUNGSSATZ, LINKS
aus £470,58
aus £470,58
# 13
MPN: 4G43-69832-AA
Nuss, M6
3 pro Latch
aus £0,81
aus £0,81
# 14
MPN: 4G43-1003920-AA
SCHRAUBE, SELBSTSCHNEIDEND
1 pro Latch
aus £0,73
aus £0,73
# 15
MPN: 4G43-765010-AF
Stürmer, Kopfball, rechts
aus £63,04
aus £63,04
# 15
MPN: 4G43-765011-AE
Stürmer, Kopfball, links
# 16
MPN: 4G43-765013-AE
KABELBAUM-KIT, VERRIEGELUNGSHALTERUNG
Sensor, nur RH
# 17
MPN: 4G43-80899-AA
SCHRAUBE, M4 X 8, LINSENKOPF
1 pro Stürmer
aus £0,47
aus £0,47
# 18
MPN: 4G43-1012524-AA
FLEXWELLE, RECHTS
aus £54,45
aus £54,45
# 19
MPN: 4G43-1012525-AA
FLEXWELLE, LINKS
aus £54,45
aus £54,45
# 20
MPN: 4G43-93-10614
KÜHLERVERKLEIDUNGSSATZ, ELFENBEIN
aus £899,10
aus £899,10
# 20
MPN: 4G43-93-10615
HEADER-ZIERKIT, MOON SHADOW
aus £899,10
aus £899,10
# 20
MPN: 4G43-93-10616
KRONVERKLEIDUNGSSATZ, TAILORS GRAU
aus £899,10
aus £899,10
# 20
MPN: 4G43-93-10617
KRONVERKLEIDUNGSSATZ, OBSIDIANSCHWARZ
aus £899,10
aus £899,10
# 21
MPN: ED33-16C954-AA
ANTI-RATTLE-PAD
aus £7,04
aus £7,04
# -
-
HAUPTHYDRAULIKZYLINDER, LINKS
# -
-
HAUPTHYDRAULIKZYLINDER, RECHTS
# -
-
SPANNBOGENZYLINDER, LINKS
# -
-
SPANNBOGENZYLINDER, RECHTS
# -
-
HYDRAULIKSCHLAUCH, HAUPTZYLINDER, LINKS
NSS. Teil von 4G43-9G803-AD
# -
-
HYDRAULIKSCHLAUCH, HAUPTZYLINDER, RECHTS
NSS. Teil von 4G43-9G803-AD
# -
-
SCHRAUBE, HALTERUNG DER ZIERABDECKUNG
# -
-
SCHRAUBE, M6, LINSENKOPF
1 pro Latch
# -
-
SCHRAUBE, SELBSTSCHNEIDEND
# -
-
FEDERBÜGEL
# -
-
SCHRAUBENHAKEN
# -
-
SCHRAUBE, SELBSTSCHNEIDEND
# -
-
KONTROLLGURT
# -
-
ÜBER MITTELSTIFT
# -
-
HALTERUNG, ZIERABDECKUNG
# -
-
SCHRAUBE, M5, ZIERABDECKUNG
# -
-
NIET, BLIND
# -
-
Scheibe
# -
-
SPANNKABEL
# -
-
SPANNGURT, LINKS
# -
-
SPANNGURT, RECHTS
# -
-
LOCHABDECKStopfen, SCHWARZ
# -
-
LOCHABDECKStopfen, Elfenbein
# -
-
LOCHABDECKStopfen, MONDSCHATTEN
# -
-
LOCHABDECKStopfen, maßgeschneidert, grau
