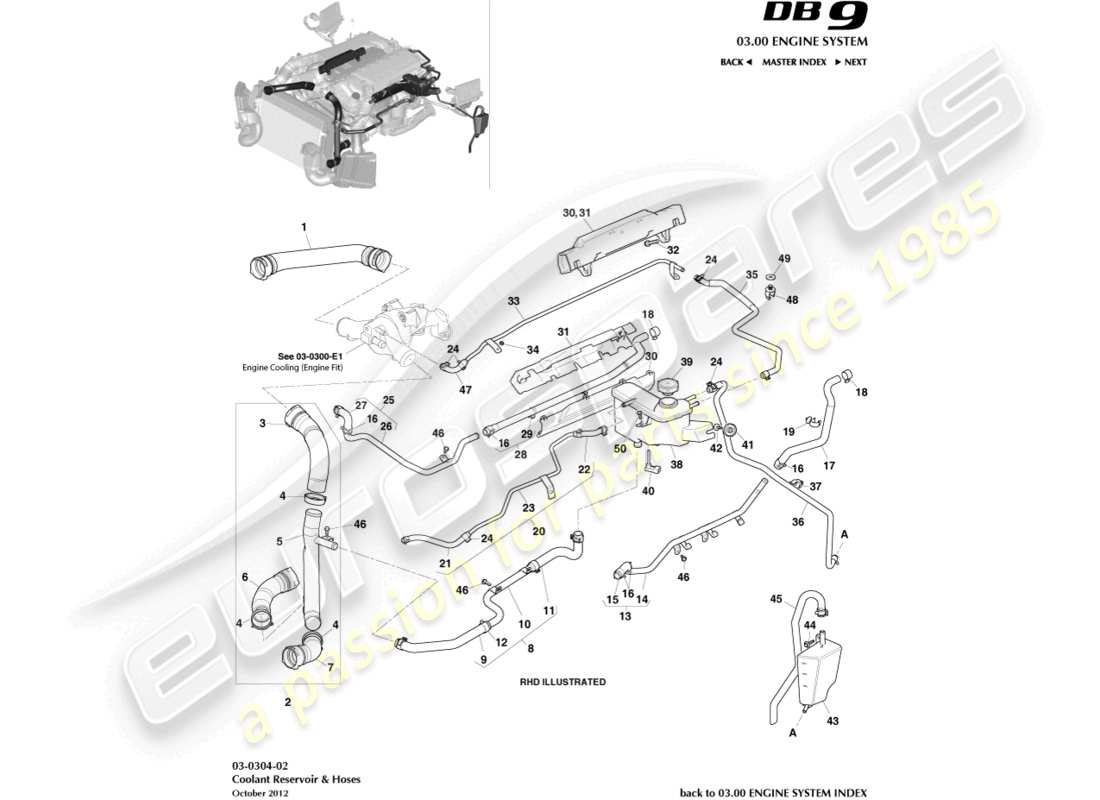

03-0304-02 - Kühlmittelbehälter und Schläuche
Aston Martin DB9 (2014) Coolant Reservoir & Hoses Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 8D33-8333-AA
SCHLAUCH, KÜHLER
aus £72,77
aus £72,77
# 2
MPN: CD33-8556-AB
BYPASS-ROHRBAUGRUPPE
Sportpaket
# 2
MPN: CD33-8556-AC
BYPASS-ROHRBAUGRUPPE
Sportpaket ab Fahrgestellnummer B17332
aus £596,56
aus £596,56
# 2
MPN: DD43-8556-AC
BYPASS-ROHRBAUGRUPPE
Nicht-Sportpaket
aus £768,38
aus £768,38
# 3
MPN: CD33-8555-EB
SCHLAUCH, BYPASSROHR ZUM THERMOSTAT
# 4
MPN: 702903
KLEMME, HEAVY DUTY, 55X15
aus £2,67
aus £2,67
# 5
MPN: CD33-8555-FC
ROHRMONTAGE
# 6
MPN: CD33-8555-BB
SCHLAUCHBAUGRUPPE, BYPASSROHR ZUR WASSERPUMPE
aus £27,77
aus £27,77
# 8
MPN: CD33-8C350-AB
SCHLAUCHBAUGRUPPE, MOTORKÜHLMITTELBEHÄLTER
aus £86,45
aus £86,45
# 9
MPN: 4G43-8C350-CA
SCHLAUCH, ZUSAMMENFASSUNGSROHR ZUM BYPASSROHR
aus £19,32
aus £19,32
# 10
MPN: 4G43-8C350-FB
ZUSAMMENFASSUNGSROHR KOMPL
# 12
MPN: 702902
KLEMME, HEAVY DUTY, 27X15
aus £1,29
aus £1,29
# 13
MPN: AD23-18674-AB
ROHRBAUGRUPPE, HEIZAUSLASS
aus £261,49
aus £261,49
# 14
MPN: AD23-18674-CB
ROHR, WASSERRÜCKFÜHRUNG
# 15
MPN: AD23-18674-BA
SCHLAUCH, HEIZUNGSRÜCKLAUF
aus £31,22
aus £31,22
# 16
MPN: 702901
KLEMME, HEAVY DUTY, 23X15
aus £1,23
aus £1,23
# 17
MPN: CD33-18D359-BA
SCHLAUCHBAUGRUPPE, HEIZAUSLASS
RHD, einschließlich Artikel 16
aus £24,05
aus £24,05
# 17
MPN: CD33-18D359-AA
SCHLAUCHBAUGRUPPE, HEIZAUSLASS
Linkslenker, einschließlich Artikel 16
aus £54,03
aus £54,03
# -
-
HALTERUNG, SCHLAUCHSCHELLE, HEIZAUSLASS
Linkslenker
# 18
MPN: 701335
CLIP, SCHLAUCHFEDER, 20X15
aus £0,67
aus £0,67
# 19
MPN: 701570
CLIP, 20 - 24.5 DIA
aus £0,47
aus £0,47
# 20
MPN: CD33-8C363-AC
SCHLAUCHBAUGRUPPE, KÜHLERENTGASUNG
aus £79,81
aus £79,81
# 22
MPN: 4G43-8C363-DA
SCHLAUCH, KÜHLERENTGASUNG
aus £10,74
aus £10,74
# 23
MPN: CD33-8C363-AA
SCHLAUCH, KÜHLERENTGASUNG
# 24
MPN: 702904
SCHLAUCHKLEMME, FEDER, 17X15
aus £1,13
aus £1,13
# 25
MPN: CD33-8584-AA
ROHR, HEIZUNGSZUFUHR
# 28
MPN: 4G43-18D334-BC
SCHLAUCH, HEIZUNGSEINLASS
Rechtslenker
aus £37,75
aus £37,75
# 28
MPN: CD33-18D334-AA
SCHLAUCH, HEIZUNGSEINLASS
Linkslenker
aus £54,03
aus £54,03
# 29
MPN: 4G43-55-BA
KRAWATTE
# 30
MPN: 4G43-6793-BA
OBERE ABDECKUNG, MOTORKABELBAUM
# 31
MPN: 4G43-4867-BB
UNTERE ABDECKUNG, MOTORKABELBAUM
aus £10,39
aus £10,39
# 32
MPN: 703731
BOLZEN, M8X35
aus £0,47
aus £0,47
# 33
MPN: CD33-8003-AA
ROHRBAUGRUPPE, CROSSOVER
ENTHÄLT ARTIKEL 24
aus £81,42
aus £81,42
# 34
MPN: 702295
MUTTER, M5, SECHSKANTFLANSCH HD
aus £0,47
aus £0,47
# 35
MPN: 4G43-8063-AE
SCHLAUCH, MOTOR ZUM VERSORGUNGSTANK
ENTHÄLT ARTIKEL 24
aus £52,26
aus £52,26
# 36
MPN: 4G43-8B081-AG
SCHLAUCH, ÜBERLAUF DES KÜHLERVERSORGUNGSBEHÄLTERS
Enthält die Elemente 24 und 37
aus £17,05
aus £17,05
# 37
MPN: 701181
CLIP, 16X6.5X1.5-6
aus £1,82
aus £1,82
# 38
MPN: 4G43-19B518-BC
TANKMONTAGE, ERWEITERUNG
Enthält die Elemente 39 und 40
Ersetzung
Ersetzung
# 39
MPN: 4G43-8101-BA
DRUCKKAPPE
Inklusive Siegel
Ersetzung
Ersetzung
# 40
MPN: 1R12-37-10166
SCHALTER, KÜHLMITTELSTAND
aus £46,34
aus £46,34
# 41
MPN: CD33-1660-AA
DISTANZSTÜCK, KÜHLMITTELBEHÄLTER KOMPL
aus £18,03
aus £18,03
# 42
MPN: 703145
BOLZEN UND Scheibe, M6X30
aus £0,47
aus £0,47
# 43
MPN: 6G33-TBD2-BA
ÜBERLAUFFLASCHE KOMPL
aus £36,01
aus £36,01
Dieses Teil ersetzt die Teilenummer 6G33-TBD2-AA, die wir auf Lager haben
# 44
MPN: 703734
BOLZEN UND Scheibe, M6X25
aus £0,73
aus £0,73
# 45
MPN: 4G43-8N029-AG
SCHLAUCHBAUGRUPPE, ÜBERLAUF
Inklusive Clip
aus £8,56
aus £8,56
# 46
MPN: 703264
SCHRAUBE, M6X16
# 47
MPN: 4G43-8003-CA
SCHLAUCH, THERMOGEHÄUSE, KREUZENTLÜFTUNG
aus £40,85
aus £40,85
# 48
MPN: 701181
A/C-CLIP 16X6.5X1.5-6
Linkslenker
aus £1,82
aus £1,82
# 49
MPN: 4G43-16C694-AB
Scheibe, SCHLAUCH
Linkslenker
# 50
MPN: 702514
SCHRAUBE, M6X14 Pfannenflicken
aus £0,56
aus £0,56
