aston martin db9 (2014) hvac-einheit teilediagramm

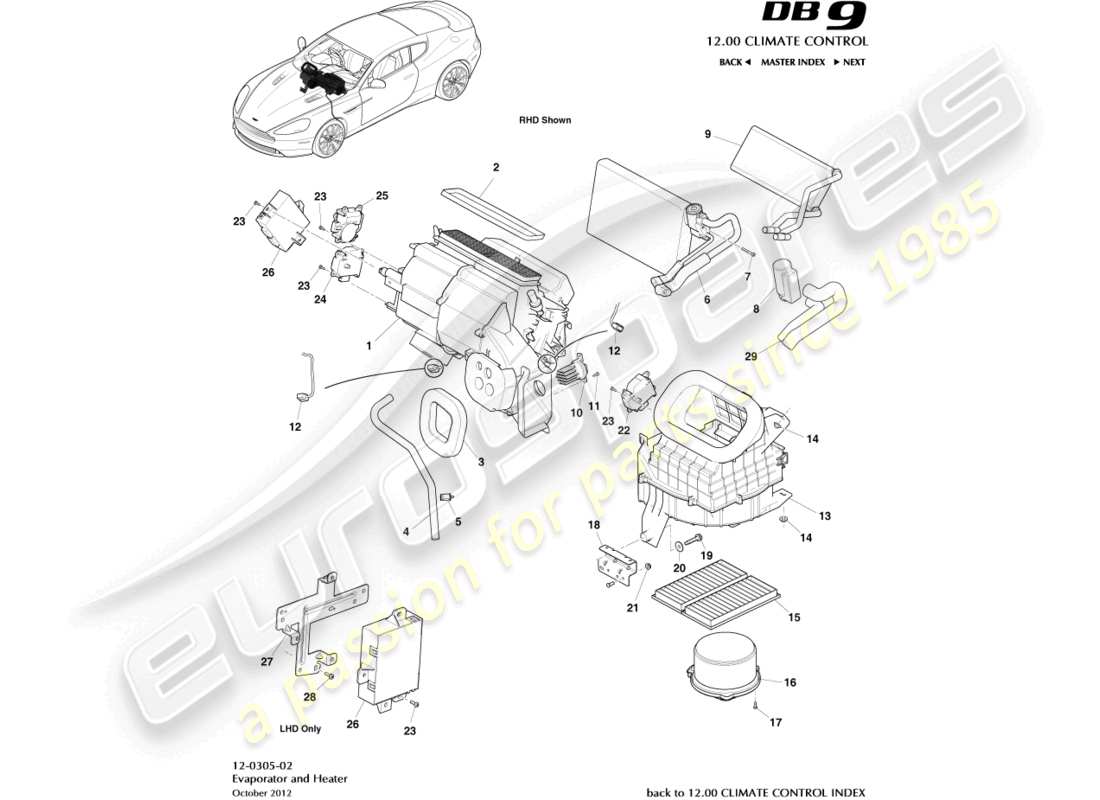

12-0305-02 - HVAC-Einheit

Aston Martin DB9 (2014) HVAC Unit Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
                                                  #
                                                  Artikelnummer
                                                  Beschreibung
                                                  Schlüssel
                                                  Preis
                                                  # 1
                                                  MPN: 4G43-18N407-BC
                                                  AUTOHEIZUNGSEINHEIT, EINSCHLIESSLICH ECU, RHD
                                                  aus £780,62
                                                  aus £780,62
                                                  HEIZEINHEIT, EINSCHLIESSLICH ECU, RHD Genuine Aston Martin – Neu (bestellen)
                                                  HEIZEINHEIT, EINSCHLIESSLICH ECU, RHD Genuine Aston Martin – Gebraucht auf Lager
                                                  # 1
                                                  MPN: 4G43-18N407-AD
                                                  AUTOHEIZUNGSEINHEIT, EINSCHLIESSLICH ECU, LINKS
                                                  aus £1.419,30
                                                  aus £1.419,30
                                                  HEIZEINHEIT, EINSCHLIESSLICH ECU, LINKS Genuine Aston Martin – Neu (bestellen)
                                                  # -
                                                  -
                                                  SCHRAUBE & Scheibe, M6 X 16, SECHSKANTKOPF
                                                  # 2
                                                  MPN: 4G43-19N574-AA
                                                  DICHTUNG, LUFTKANAL ENTLÜFTEN
                                                  aus £0,96
                                                  aus £0,96
                                                  DICHTUNG, LUFTKANAL ENTLÜFTEN Genuine Aston Martin – Neu (bestellen)
                                                  # 3
                                                  MPN: 4G43-19D692-A
                                                  DICHTUNG, A/C-VERDAMPFERWANNE AUSSEN
                                                  DICHTUNG, A/C-VERDAMPFERWANNE AUSSEN Genuine Aston Martin – Neu (bestellen)
                                                  # 4
                                                  MPN: 4G43-19A699-BB
                                                  ABFLUSSROHR, KONDENSATION
                                                  Rechtslenker
                                                  aus £14,81
                                                  aus £14,81
                                                  ABLAUFROHR, KONDENSATION, RHD Genuine Aston Martin – Neu (bestellen)
                                                  # 4
                                                  MPN: 4G43-19A699-AB
                                                  ABFLUSSROHR, KONDENSATION
                                                  Linkslenker
                                                  aus £16,96
                                                  aus £16,96
                                                  ABLAUFROHR, KONDENSATION, LHD Genuine Aston Martin – Neu (bestellen)
                                                  # 5
                                                  MPN: 701172
                                                  CLIP
                                                  aus £0,47
                                                  aus £0,47
                                                  CLIP 16X2.8-3.3 Genuine Aston Martin – Neu (bestellen)
                                                  # 6
                                                  MPN: 4G43-19850-AA
                                                  VERDAMPFER KOMPL. A/C
                                                  Rechtslenker
                                                  aus £574,62
                                                  aus £574,62
                                                  EVP-MONTAGE A/C Genuine Aston Martin – Neu (bestellen)
                                                  # 6
                                                  MPN: 4G43-19A889-AA
                                                  VERDAMPFER KOMPL. A/C
                                                  Linkslenker
                                                  aus £752,54
                                                  aus £752,54
                                                  EVP-BAUGRUPPE KLIMAANLAGE LINKS Genuine Aston Martin – Neu (bestellen)
                                                  # -
                                                  -
                                                  ROHRBAUGRUPPE, VERDAMPFER
                                                  Rechtslenker
                                                  # -
                                                  -
                                                  ROHRBAUGRUPPE, VERDAMPFER
                                                  Linkslenker
                                                  # 6
                                                  MPN: 4G43-19849-AA
                                                  VENTILBAUGRUPPE, A/C-VERDAMPFER EXP
                                                  aus £52,81
                                                  aus £52,81
                                                  VLV-MONTAGE A/C EVP EXP Genuine Aston Martin – Neu (bestellen)
                                                  # 7
                                                  MPN: 4G43-ALR8679-AA
                                                  SCHRAUBE, M5 X 40, INNENSECHSKANT
                                                  aus £0,82
                                                  aus £0,82
                                                  INNENSECHSKANTSCHRAUBE M5X40 Genuine Aston Martin – Neu (bestellen)
                                                  # 8
                                                  MPN: 4G43-18693-AA
                                                  DICHTUNG HEIZKERNROHR AN HEIZGEHÄUSE
                                                  Rechtslenker
                                                  aus £8,39
                                                  aus £8,39
                                                  SE HTR COR WANNE ZU HT Genuine Aston Martin – Neu (bestellen)
                                                  # 8
                                                  MPN: 4G43-18D673-AA
                                                  DICHTUNG HEIZKERNROHR AN HEIZGEHÄUSE
                                                  Linkslenker
                                                  aus £8,33
                                                  aus £8,33
                                                  SE HTR COR WANNE ZU HT Genuine Aston Martin – Neu (bestellen)
                                                  # 9
                                                  MPN: 4G43-18A271-BA
                                                  KERN- UND ROHRBAUGRUPPE, HEIZUNG RHD
                                                  aus £283,36
                                                  aus £283,36
                                                  COR & TUB MONTAGE HTR Genuine Aston Martin – Neu (bestellen)
                                                  # 9
                                                  MPN: 4G43-18D671-AA
                                                  KERN- UND ROHRBAUGRUPPE, HEIZUNG LHD
                                                  aus £104,55
                                                  aus £104,55
                                                  COR & TUB MONTAGE HTR LH Genuine Aston Martin – Neu (bestellen)
                                                  # 10
                                                  MPN: 4G43-19F615-AA
                                                  TRANSISTER, Klimaanlage
                                                  aus £236,89
                                                  aus £236,89
                                                  T/STR Klimaanlage Genuine Aston Martin – Neu (bestellen)
                                                  # 11
                                                  MPN: 4G43-104084-AA
                                                  SCHRAUBE, M4 X 16
                                                  SCHRAUBEN Genuine Aston Martin – Neu (bestellen)
                                                  # 12
                                                  MPN: 4G43-19F598-AA
                                                  SENSOR A/C-VERDAMPFERTEMPERATUR
                                                  aus £12,36
                                                  aus £12,36
                                                  SNS A/C EVP TEMP Genuine Aston Martin – Neu (bestellen)
                                                  # 13
                                                  MPN: 4G43-19924-BB
                                                  GEBLÄSEBAUGRUPPE, RHD
                                                  aus £229,32
                                                  aus £229,32
                                                  GEBLÄSEBAUGRUPPE, RHD Genuine Aston Martin – Neu (bestellen)
                                                  GEBLÄSEBAUGRUPPE, RHD Genuine Aston Martin – Gebraucht auf Lager
                                                  # 13
                                                  MPN: 4G43-19925-AB
                                                  GEBLÄSEBAUGRUPPE, LHD
                                                  aus £416,94
                                                  aus £416,94
                                                  GEBLÄSEBAUGRUPPE, LINKS Genuine Aston Martin – Neu (bestellen)
                                                  # 14
                                                  MPN: 703612
                                                  MUTTER & Scheibe, M6
                                                  aus £0,47
                                                  aus £0,47
                                                  MUTTER & WASHER-M6 SECHSKANT Genuine Aston Martin – Neu (bestellen)
                                                  # 15
                                                  MPN: 4G43-13ZE1-AA-PK
                                                  FILTER, POLLEN (KARTON MIT 2)
                                                  aus £49,28
                                                  aus £49,28
                                                  Dieses Teil ersetzt die Teilenummer 4G43-13ZE1-AA
                                                  POLLENFILTER (Packung mit 2) Genuine Aston Martin – Neu auf Lager
                                                  Genuine Aston Martin (nicht mehr bestellbar)
                                                  # 16
                                                  MPN: 4G43-19F612-AA
                                                  MOTOR UND LÜFTER KOMPL. KLIMAANLAGE RHD
                                                  aus £452,49
                                                  aus £452,49
                                                  MTR & LÜFTERBAUGRUPPE KLIMAANLAGE Genuine Aston Martin – Neu (bestellen)
                                                  # 16
                                                  MPN: 4G43-19F613-AA
                                                  MOTOR UND LÜFTER KOMPL. KLIMAANLAGE, LHD
                                                  aus £135,59
                                                  aus £135,59
                                                  MTR & LÜFTERBAUGRUPPE KLIMAANLAGE LINKS Genuine Aston Martin – Neu (bestellen)
                                                  # 17
                                                  MPN: 4G43-N104301-AA
                                                  SCHRAUBE, M5 X 16
                                                  aus £0,47
                                                  aus £0,47
                                                  SCHRAUBE M5 X16 SECHSKANT SPCL Genuine Aston Martin – Neu (bestellen)
                                                  # 18
                                                  MPN: 4G43-18535-BF
                                                  HALTERUNG, HEIZGEBLÄSEBEFESTIGUNG, RHD
                                                  aus £22,09
                                                  aus £22,09
                                                  HALTERUNG, HEIZGEBLÄSEBEFESTIGUNG, RHD Genuine Aston Martin – Neu (bestellen)
                                                  HALTERUNG, HEIZGEBLÄSEBEFESTIGUNG, RHD Genuine Aston Martin – Gebraucht auf Lager
                                                  # 18
                                                  MPN: 4G43-18535-AE
                                                  HALTERUNG, HEIZGEBLÄSEBEFESTIGUNG, LINKS
                                                  aus £40,17
                                                  aus £40,17
                                                  HALTERUNG, HEIZGEBLÄSEBEFESTIGUNG, LINKS Genuine Aston Martin – Neu (bestellen)
                                                  # 19
                                                  MPN: 703745
                                                  BOLZEN, M8 X 35
                                                  aus £0,47
                                                  aus £0,47
                                                  SCHRAUBE, M8 X 35 Genuine Aston Martin – Neu (bestellen)
                                                  # 20
                                                  MPN: 697452
                                                  Scheibe, M8, SCHWARZ
                                                  aus £4,39
                                                  aus £4,39
                                                  Scheibe M8 GROSSER AD Genuine Aston Martin – Neu (bestellen)
                                                  # 21
                                                  MPN: 702944
                                                  MUTTER, M6, FLANSCH
                                                  aus £0,58
                                                  aus £0,58
                                                  MUTTER M6 HEX FLNG MTL8 Genuine Aston Martin – Neu (bestellen)
                                                  UNTERE MESH-MUTTER Genuine Ferrari Teil – Neu (bestellen)
                                                  # 22
                                                  MPN: 4G43-18A250-AA
                                                  SERVO-BAUGRUPPE, A/C-HEIZUNG FRISCH-/UMLUFT RL
                                                  aus £208,08
                                                  aus £208,08
                                                  SRVO-MONTAGE A/C HTR FRS Genuine Aston Martin – Neu (bestellen)
                                                  # 22
                                                  MPN: 4G43-18A251-AA
                                                  SERVO-BAUGRUPPE, A/C-HEIZUNG FRISCH-/UMLUFT LINKS
                                                  aus £208,08
                                                  aus £208,08
                                                  SRVO-MONTAGE A/C HTR FRS Genuine Aston Martin – Neu (bestellen)
                                                  # 23
                                                  MPN: 4G43-104084-AA
                                                  SCHRAUBE, M4X16, LINSENKOPF
                                                  SCHRAUBEN Genuine Aston Martin – Neu (bestellen)
                                                  # 24
                                                  MPN: 4G43-18D674-AA
                                                  SERVO-BAUGRUPPE, A/C-HEIZUNG-LUFT-MISCHUNG, RHD
                                                  aus £208,08
                                                  aus £208,08
                                                  SRVO-MONTAGE A/C HTR AIR Genuine Aston Martin – Neu (bestellen)
                                                  # 24
                                                  MPN: 4G43-18D675-AA
                                                  SERVO-BAUGRUPPE, A/C-HEIZUNG-LUFT-MISCHUNG, LHD
                                                  aus £208,08
                                                  aus £208,08
                                                  SRVO-MONTAGE A/C HTR AIR Genuine Aston Martin – Neu (bestellen)
                                                  # 25
                                                  MPN: 4G43-18E246-AA
                                                  SERVO-BAUGRUPPE, A/C-HEIZMODUS, RHD
                                                  aus £208,08
                                                  aus £208,08
                                                  SRVO-MONTAGE A/C HTR MOD Genuine Aston Martin – Neu (bestellen)
                                                  # 25
                                                  MPN: 4G43-18E247-AA
                                                  SERVO-BAUGRUPPE, A/C-HEIZMODUS, LHD
                                                  aus £208,08
                                                  aus £208,08
                                                  SRVO-MONTAGE A/C HTR MOD Genuine Aston Martin – Neu (bestellen)
                                                  # 27
                                                  MPN: 4G43-19C715-AA
                                                  HALTERUNG, MONTAGE DER A/C-STEUERUNG
                                                  Linkslenker
                                                  HALTERUNG A/C-REGLER MTNG Genuine Aston Martin – Neu (bestellen)
                                                  # 28
                                                  MPN: 4G43-N014120-AA
                                                  SCHRAUBE, M4X12, LINSENKOPF
                                                  SCHRAUBE M4X12 LINSENKOPF Genuine Aston Martin – Neu (bestellen)
                                                  # 29
                                                  MPN: 4G43-18C676-AA
                                                  DICHTUNG, HEIZKERN, RHD
                                                  SE HTR COR Genuine Aston Martin – Neu (bestellen)
                                                  # 29
                                                  MPN: 4G43-18D669-AA
                                                  DICHTUNG, HEIZKERN, LHD
                                                  aus £12,41
                                                  aus £12,41
                                                  SE HTR COR LH Genuine Aston Martin – Neu (bestellen)
