aston martin db9 (2015) ip-querträger teilediagramm

01-1201-30 - IP-Querträger

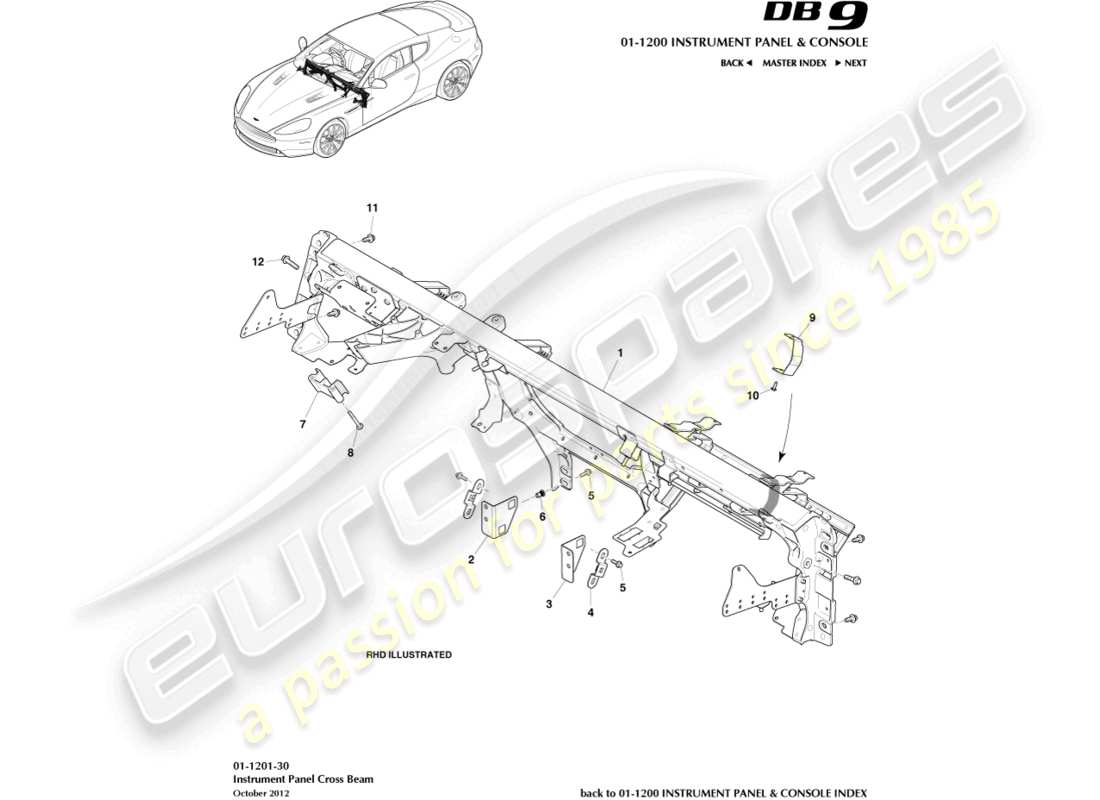

Aston Martin DB9 (2015) IP Cross Beam Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
                          #
                          Artikelnummer
                          Beschreibung
                          Schlüssel
                          Preis
                          # 1
                          MPN: DG33-044B52-BA
                          QUERFAHRZEUGTRÄGERBAUGRUPPE, RHD
                          aus £1.391,48
                          aus £1.391,48
                          CCB RHD STD Genuine Aston Martin – Neu (bestellen)
                          # 1
                          MPN: DG33-044B51-BA
                          QUERTRÄGER-BAUGRUPPE, LHD
                          aus £933,21
                          aus £933,21
                          CCB LHD STD Genuine Aston Martin – Neu (bestellen)
                          # 2
                          MPN: 6G33-AWR3369-AA
                          HALTERUNG, CCB-TUNNELSEITIGE MONTAGE RECHTS
                          aus £31,54
                          aus £31,54
                          HALTER XCB TNL RHS Genuine Aston Martin – Neu (bestellen)
                          # 3
                          MPN: 6G33-AWR3368-AA
                          HALTERUNG, CCB-TUNNELSEITIGE MONTAGE LINKS
                          aus £31,54
                          aus £31,54
                          HALTERUNG XCB TNL LHS Genuine Aston Martin – Neu (bestellen)
                          # 4
                          MPN: 9D33-19080-AA
                          MONTAGEHALTERUNG, LAUTSPRECHER
                          aus £10,35
                          aus £10,35
                          LAUTSPRECHERHALTERUNG Genuine Aston Martin – Neu (bestellen)
                          # 5
                          MPN: 700607
                          SCHRAUBE, M6X20, FLANSCHKOPF
                          aus £0,47
                          aus £0,47
                          SCHRAUBE M6X20 SECHSKANTFLANSCH Genuine Aston Martin – Neu (bestellen)
                          # 6
                          MPN: 6G33-54428-AA
                          Nietmutter, M6, flacher Kopf, gerändelt
                          aus £0,47
                          aus £0,47
                          Nietmutter M6 Genuine Aston Martin – Neu (bestellen)
                          # 7
                          MPN: 9G43-044C32-BA
                          HALTERUNG, INSTRUMENTENTAFEL AN WINDLAUFOBERSEITE
                          aus £7,86
                          aus £7,86
                          HALTERUNG I/PNL CWL TOP Genuine Aston Martin – Neu (bestellen)
                          # 8
                          MPN: 703196
                          BOLZEN, M6 X 55, FLANSCH 8
                          BOLZEN, M6 X 55, FLANSCH 8 Genuine Aston Martin – Neu (bestellen)
                          # 9
                          MPN: 8G43-27946-AA
                          HALTERUNG, CCB-UNTERSTÜTZUNG, RHD
                          aus £9,65
                          aus £9,65
                          HALTERUNG, CCB-UNTERSTÜTZUNG, RHD Genuine Aston Martin – Neu (bestellen)
                          # 9
                          MPN: 8G43-27947-AA
                          HALTERUNG, CCB-UNTERSTÜTZUNG LHD
                          aus £9,65
                          aus £9,65
                          CCB-STÜTZHALTERUNG LHD Genuine Aston Martin – Neu (bestellen)
                          # 10
                          MPN: W502670-S442
                          SCHRAUBE, 4.2 X 16, SELBSTSCHNEIDEND
                          aus £0,47
                          aus £0,47
                          SCR4 - 8X16 Genuine Aston Martin – Neu (bestellen)
                          # 11
                          MPN: 703187
                          SCHRAUBE, M8 X 25, FLG HD
                          aus £0,47
                          aus £0,47
                          SCHRAUBE M8 X 25 SECHSKANT Genuine Aston Martin – Neu (bestellen)
                          # 12
                          MPN: 703193
                          BOLZEN, M8 X 55
                          aus £0,47
                          aus £0,47
                          BOLZEN M8X55 SECHSKANTFLANSCH 8 Genuine Aston Martin – Neu (bestellen)
