aston martin db9 (2015) vorderes bremssystem teilediagramm

060300-01 - Vorderes Bremssystem

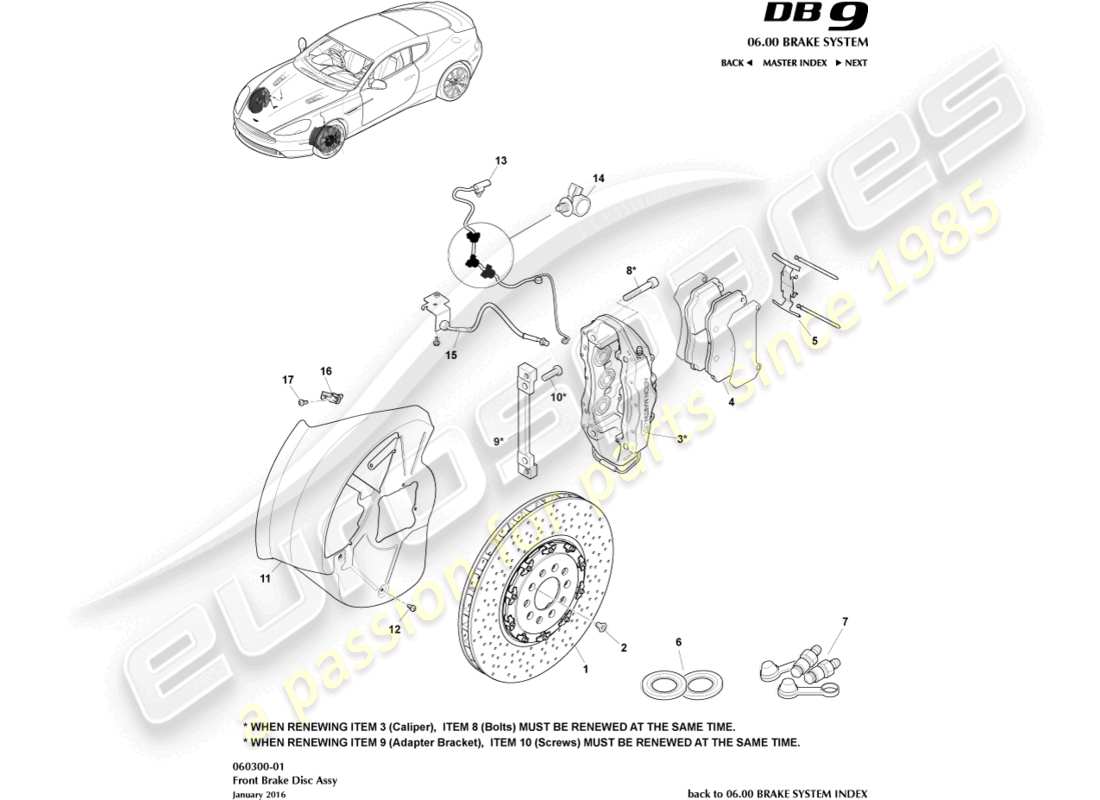

Aston Martin DB9 (2015) Front Brake System Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
                    #
                    Artikelnummer
                    Beschreibung
                    Schlüssel
                    Preis
                    # 1
                    MPN: ED23-28-10107
                    BREMSSCHEIBE UND BREMSBELÄGE, ACHSE GESETZT
                    aus £8.821,81
                    aus £8.821,81
                    BREMSSCHEIBEN UND -BELÄGE, ACHSENSATZ - GEBETTET Genuine Aston Martin – Neu (bestellen)
                    # 2
                    MPN: 4G43-2N389-AA
                    SCHRAUBE, M8 X 14, FLACHKOPF-SENKKOPF
                    aus £0,47
                    aus £0,47
                    SCHRAUBE M8X14 FLACHSENKOPFSCHABLONE Genuine Aston Martin – Neu auf Lager
                    # 3
                    MPN: AD23-2C463-AA
                    Bremssattel, vorne, ohne Bremsbeläge, inkl. Schrauben – links
                    GRAU
                    aus £764,15
                    aus £764,15
                    CAL ASSEMBLY VORNE LINKS GRAU Genuine Aston Martin – Neu (bestellen)
                    # 3
                    MPN: AD23-2C463-CA
                    Bremssattel, vorne, ohne Bremsbeläge, inkl. Schrauben – links
                    Schwarz
                    BREMSSATTEL, VORNE, OHNE BELÄGE, SCHWARZ, LINKS Genuine Aston Martin – Neu (bestellen)
                    # 3
                    MPN: AD23-2C463-DA
                    Bremssattel, vorne, ohne Bremsbeläge, inkl. Schrauben – links
                    Rot
                    aus £764,15
                    aus £764,15
                    CAL ASSEMBLY VORNE LINKS ROT Genuine Aston Martin – Neu (bestellen)
                    # 3
                    MPN: AD23-2C463-FA
                    Bremssattel, vorne, ohne Bremsbeläge, inkl. Schrauben – links
                    GELB
                    aus £764,15
                    aus £764,15
                    CAL ASSEMBLY VORNE LINKS GELB Genuine Aston Martin – Neu (bestellen)
                    # 3
                    MPN: AD23-2C463-HA
                    Bremssattel, vorne, ohne Bremsbeläge, inkl. Schrauben – links
                    Gold
                    aus £764,15
                    aus £764,15
                    BREMSSATTEL, VORNE, OHNE BELÄGE, LINKS Genuine Aston Martin – Neu (bestellen)
                    # 3
                    MPN: AD23-2C463-JA
                    Bremssattel, vorne, ohne Bremsbeläge, inkl. Schrauben – links
                    Schwarz eloxiert
                    aus £541,34
                    aus £541,34
                    BREMSSATTELBAUGRUPPE, VORNE, OHNE BELÄGE, INKLUSIVE SCHRAUBEN - LINKS Genuine Aston Martin – Neu (bestellen)
                    # 3
                    MPN: AD23-2C462-AA
                    Bremssattel, vorne, ohne Bremsbeläge, inkl. Schrauben – rechts
                    GRAU
                    aus £764,15
                    aus £764,15
                    CAL MONTAGE VORNE RECHTS GRAU Genuine Aston Martin – Neu (bestellen)
                    # 3
                    MPN: AD23-2C462-CA
                    Bremssattel, vorne, ohne Bremsbeläge, inkl. Schrauben – rechts
                    Schwarz
                    BREMSSATTEL, VORNE, OHNE BELÄGE, SCHWARZ, RECHTS Genuine Aston Martin – Neu (bestellen)
                    # 3
                    MPN: AD23-2C462-DA
                    Bremssattel, vorne, ohne Bremsbeläge, inkl. Schrauben – rechts
                    Rot
                    aus £764,15
                    aus £764,15
                    CAL ASSEMBLY VORNE ROT Genuine Aston Martin – Neu (bestellen)
                    # 3
                    MPN: AD23-2C462-FA
                    Bremssattel, vorne, ohne Bremsbeläge, inkl. Schrauben – rechts
                    GELB
                    aus £764,15
                    aus £764,15
                    CAL ASSEMBLY VORNE RECHTS GELB Genuine Aston Martin – Neu (bestellen)
                    # 3
                    MPN: AD23-2C462-HA
                    Bremssattel, vorne, ohne Bremsbeläge, inkl. Schrauben – rechts
                    Gold
                    aus £764,15
                    aus £764,15
                    BREMSSATTEL, VORNE, OHNE BELÄGE, RECHTS Genuine Aston Martin – Neu (bestellen)
                    # 3
                    MPN: AD23-2C462-JA
                    Bremssattel, vorne, ohne Bremsbeläge, inkl. Schrauben – links
                    Schwarz eloxiert
                    aus £541,34
                    aus £541,34
                    BREMSSATTELBAUGRUPPE, VORNE, OHNE BELÄGE, INKLUSIVE SCHRAUBEN - LINKS Genuine Aston Martin – Neu (bestellen)
                    # 4
                    MPN: 8D33-2D007-BA
                    BREMSBELAGSATZ, VORNE
                    Ohne Bett
                    Ersetzung
                    Ersetzung
                    Genuine Aston Martin (nicht mehr bestellbar)
                    # 5
                    MPN: 8D33-2C588-AA
                    KIT, BELAGFEDER UND STIFT, VORNE
                    pro Bremssattel
                    aus £48,62
                    aus £48,62
                    KIT, PAD-FEDER UND PIN Genuine Aston Martin – Neu (bestellen)
                    # 6
                    MPN: 8D33-32180-AA
                    KIT, STAUBMANTEL, VORNE
                    pro Bremssattel
                    aus £36,56
                    aus £36,56
                    KIT, STAUBMANTEL, VORNE Genuine Aston Martin – Neu (bestellen)
                    # 7
                    MPN: 4G43-2C563-AA
                    KIT, ENTLÜFTUNGSSCHRAUBE
                    pro Bremssattel
                    aus £10,05
                    aus £10,05
                    KIT, ENTLÜFTUNGSSCHRAUBE Genuine Aston Martin – Neu (bestellen)
                    # 7
                    MPN: 4G43-33693-AA
                    KAPPE, ENTLÜFTUNGSSCHRAUBE
                    pro Bremssattel
                    aus £16,52
                    aus £16,52
                    KAPPE, ENTLÜFTUNGSSCHRAUBE Genuine Aston Martin – Neu (bestellen)
                    # 8
                    MPN: 8D33-CD60-AA
                    SCHRAUBE, BREMSSATTEL AN ADAPTERHALTERUNG
                    Immer ersetzen, niemals wiederverwenden
                    aus £5,56
                    aus £5,56
                    SCW VORDERE ADAPTERHALTERUNG CLP Genuine Aston Martin – Neu (bestellen)
                    # 9
                    MPN: ED23-2D204-AB
                    ADAPTERHALTERUNG, VORNE
                    aus £546,02
                    aus £546,02
                    ADAPTERHALTERUNG Genuine Aston Martin – Neu (bestellen)
                    # 10
                    MPN: 8D33-YA64-AA
                    SCHRAUBE, ADAPTERHALTERUNG AN ACHSE
                    Immer ersetzen, niemals wiederverwenden
                    aus £5,42
                    aus £5,42
                    SCW FRONT ADPT BRK KNUC Genuine Aston Martin – Neu (bestellen)
                    # 11
                    MPN: 8D33-2K005-AC
                    SCHILD, VORDERE BREMSSCHEIBE, LINKS
                    aus £112,90
                    aus £112,90
                    SCHILD, VORDERE BREMSSCHEIBE, LINKS Genuine Aston Martin – Neu (bestellen)
                    # 11
                    MPN: 8D33-2K004-AC
                    SCHILD, VORDERE BREMSSCHEIBE, RECHTS
                    aus £112,90
                    aus £112,90
                    SCHILD, VORDERE BREMSSCHEIBE, RECHTS Genuine Aston Martin – Neu (bestellen)
                    # 12
                    MPN: 4G43-13D026-AA
                    SCHRAUBE, M6 X 14
                    aus £0,47
                    aus £0,47
                    SCHRAUBE M6 X 1.0 X 14 Genuine Aston Martin – Neu (bestellen)
                    # 13
                    MPN: 8D33-2L507-AA
                    PAD-VERSCHLEIßLEITUNG, VORNE
                    aus £39,69
                    aus £39,69
                    PAD-VERSCHLEIßLEITUNG VORNE Genuine Aston Martin – Neu (bestellen)
                    # 14
                    MPN: 4G43-65-10059-PK
                    CLIP, TANNENBAUM
                    aus £38,52
                    aus £38,52
                    CLIP-FIRTREE PK 100 Genuine Aston Martin – Neu (bestellen)
                    # 15
                    MPN: AD43-2078-AD
                    SCHLAUCHBAUGRUPPE, BREMSE, VORNE, LINKS
                    aus £136,59
                    aus £136,59
                    SCHLAUCHBAUGRUPPE VORDERRAD BRK Genuine Aston Martin – Neu (bestellen)
                    # 15
                    MPN: AD43-2078-BD
                    SCHLAUCHBAUGRUPPE, BREMSE, VORNE, RECHTS
                    aus £77,60
                    aus £77,60
                    SCHLAUCHBAUGRUPPE VORDERRAD BRK Genuine Aston Martin – Neu (bestellen)
                    # 15
                    MPN: 4G43-2078-AD
                    SCHLAUCHBAUGRUPPE, BREMSE, VORNE, LINKS
                    Nur Sportpaket
                    aus £136,54
                    aus £136,54
                    SCHLAUCHBAUGRUPPE VORDERRAD BRK Genuine Aston Martin – Neu (bestellen)
                    SCHLAUCHBAUGRUPPE VORDERRAD BRK Genuine Aston Martin – Gebraucht auf Lager
                    # 15
                    MPN: 4G43-2078-BD
                    SCHLAUCHBAUGRUPPE, BREMSE, VORNE, RECHTS
                    Nur Sportpaket
                    aus £248,26
                    aus £248,26
                    SCHLAUCHBAUGRUPPE VORDERRAD BRK Genuine Aston Martin – Neu (bestellen)
                    # 16
                    MPN: 4G43-90-10039
                    SENSOR, ABS
                    aus £53,20
                    aus £53,20
                    SENSOR-ABS Genuine Aston Martin – Neu (bestellen)
                    SENSOR-ABS Genuine Aston Martin – Gebraucht auf Lager
                    # 17
                    MPN: 4G43-13D026-BA
                    SCHRAUBE, M5 X 12
                    aus £0,72
                    aus £0,72
                    SCHRAUBE M5 Genuine Aston Martin – Neu (bestellen)
