aston martin db9 (2015) klimaanlagenleitungen, r134a gas teilediagramm

12-0303-10 - Klimaanlagenleitungen, R134a Gas

Aston Martin DB9 (2015) Air Con Lines, R134a Gas Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
                              #
                              Artikelnummer
                              Beschreibung
                              Schlüssel
                              Preis
                              # 1
                              MPN: CD33-19972-AC
                              ROHRBAUGRUPPE, KOMPRESSOR AN KONDENSATOR
                              Bis zu 17MY
                              aus £381,65
                              aus £381,65
                              ROHRBAUGRUPPE, KOMPRESSOR ZUM KONDENSATOR Genuine Aston Martin – Neu (bestellen)
                              # 1
                              MPN: HD33-19972-AA
                              ROHRBAUGRUPPE, KOMPRESSOR AN KONDENSATOR
                              Von 17MY, mit R134 Gas
                              aus £368,05
                              aus £368,05
                              ROHRBAUGRUPPE, KOMPRESSOR ZUM KONDENSATOR Genuine Aston Martin – Neu (bestellen)
                              # 2
                              MPN: 703201
                              SCHRAUBE, M8X30, SECHSKANTFLANSCHKOPF
                              aus £0,47
                              aus £0,47
                              SCHRAUBE M8X30 HEX FLNG Genuine Aston Martin – Neu (bestellen)
                              # 3
                              MPN: 703199
                              BOLZEN, M6X30, SECHSKANTFLANSCHKOPF
                              Nur 4 für Linkslenker erforderlich
                              aus £0,47
                              aus £0,47
                              BOLZEN M6X30 SECHSKANTFLANSCH Genuine Aston Martin – Neu (bestellen)
                              # 4
                              MPN: CD33-19D719-AC
                              ROHRBAUGRUPPE, KONDENSATOR ZUM EMPFÄNGER/TROCKNER
                              Bis zu 17MY
                              aus £81,64
                              aus £81,64
                              ROHRBAUGRUPPE, KONDENSATOR ZUM EMPFÄNGER/TROCKNER Genuine Aston Martin – Neu (bestellen)
                              # 4
                              MPN: HD33-19D719-AA
                              ROHRBAUGRUPPE, KONDENSATOR ZUM EMPFÄNGER/TROCKNER
                              Von 17MY, mit R134 Gas
                              aus £153,35
                              aus £153,35
                              ROHRBAUGRUPPE, KONDENSATOR ZUM EMPFÄNGER/TROCKNER Genuine Aston Martin – Neu (bestellen)
                              # 5
                              MPN: 4G43-19E891-AD
                              RECEIVER/TROCKNER-BAUGRUPPE
                              aus £253,98
                              aus £253,98
                              Dieses Teil ersetzt die Teilenummer 4G43-19E891-AC, die wir auf Lager haben
                              TROCKNERBAUGRUPPE DES EMPFÄNGERS Genuine Aston Martin – Neu (bestellen)
                              # 6
                              MPN: 4G43-6147X-AD
                              HALTERUNG, ROHRHALTER
                              Nur Rechtslenker
                              aus £23,69
                              aus £23,69
                              BRKT-A/C /ELEC Genuine Aston Martin – Neu (bestellen)
                              # 7
                              MPN: 703151
                              SCHRAUBE UND Scheibe, M6X16, SECHSKANTKOPF
                              aus £0,47
                              aus £0,47
                              SCHRAUBE M6X16 HEX HD Genuine Aston Martin – Neu (bestellen)
                              UNTERE NETZSCHRAUBEN Genuine Ferrari Teil – Neu (bestellen)
                              # 8
                              MPN: CD33-19A705-AA
                              ROHRBAUGRUPPE, VERDAMPFERAUSLASS, UNTEN
                              Bis zu 17MY
                              aus £103,91
                              aus £103,91
                              ROHRBAUGRUPPE, VERDAMPFERAUSLASS, UNTEN Genuine Aston Martin – Neu (bestellen)
                              # 8
                              MPN: HD33-19A705-AA
                              ROHRBAUGRUPPE, VERDAMPFERAUSLASS, UNTEN
                              Von 17MY, mit R134 Gas
                              aus £239,72
                              aus £239,72
                              ROHRBAUGRUPPE, VERDAMPFERAUSLASS, UNTEN Genuine Aston Martin – Neu (bestellen)
                              # 9
                              MPN: AG43-19A705-CA
                              ROHRBAUGRUPPE, VERDAMPFERAUSLASS, OBEN
                              Bis zu 17MY, RHD
                              aus £205,01
                              aus £205,01
                              ROHRBAUGRUPPE, VERDAMPFERAUSLASS, OBEN Genuine Aston Martin – Neu (bestellen)
                              # 9
                              MPN: HG43-19A705-CA
                              ROHRBAUGRUPPE, VERDAMPFERAUSLASS, OBEN
                              Von 17MY, RHD, mit R134 Benzin
                              aus £208,35
                              aus £208,35
                              ROHRBAUGRUPPE, VERDAMPFERAUSLASS, OBEN Genuine Aston Martin – Neu (bestellen)
                              # 10
                              MPN: AG43-19A705-BA
                              ROHRBAUGRUPPE, VERDAMPFERAUSLASS, OBEN
                              Bis zu 17MY, Linkslenker
                              aus £113,87
                              aus £113,87
                              ROHRBAUGRUPPE, VERDAMPFER AN PUMPE, OBEN Genuine Aston Martin – Neu (bestellen)
                              # 10
                              MPN: HG43-19A705-BA
                              ROHRBAUGRUPPE, VERDAMPFERAUSLASS, OBEN
                              Von 17MY, LHD, mit R134 Benzin
                              aus £130,83
                              aus £130,83
                              ROHRBAUGRUPPE, VERDAMPFERAUSLASS, OBEN Genuine Aston Martin – Neu (bestellen)
                              # 11
                              MPN: AG43-19835-CA
                              ROHRBAUGRUPPE, EMPFÄNGER/TROCKNER ZUM VERDAMPFER
                              Bis zu 17MY, RHD
                              aus £167,01
                              aus £167,01
                              Dieses Teil ersetzt die Teilenummer 4G43-19835-CF, die wir auf Lager haben
                              ROHR, EMPFÄNGER/TROCKNER ZUM VERDAMPFER Genuine Aston Martin – Neu (bestellen)
                              # 11
                              MPN: HG43-19835-CA
                              ROHRBAUGRUPPE, EMPFÄNGER/TROCKNER ZUM VERDAMPFER
                              Von 17MY, RHD, mit R134 Benzin
                              aus £173,22
                              aus £173,22
                              ROHR, EMPFÄNGER/TROCKNER ZUM VERDAMPFER Genuine Aston Martin – Neu (bestellen)
                              # 12
                              MPN: AG43-19835-BA
                              ROHRBAUGRUPPE, EMPFÄNGER-TROCKNER ZUM VERDAMPFER
                              Bis zu 17MY, Linkslenker
                              aus £443,85
                              aus £443,85
                              ROHR, EMPFÄNGER/TROCKNER ZUM VERDAMPFER Genuine Aston Martin – Neu (bestellen)
                              # 12
                              MPN: HG43-19835-BA
                              ROHRBAUGRUPPE, EMPFÄNGER-TROCKNER ZUM VERDAMPFER
                              Von 17MY, LHD, mit R134 Benzin
                              aus £179,95
                              aus £179,95
                              ROHR, EMPFÄNGER/TROCKNER ZUM VERDAMPFER Genuine Aston Martin – Neu (bestellen)
                              # 13
                              MPN: 4G43-4073A-AA
                              KLEMME
                              aus £3,00
                              aus £3,00
                              KLEMME Genuine Aston Martin – Neu (bestellen)
                              # 14
                              MPN: 701182
                              CLIP, ROHRDREHBAR
                              Nur 2 für Linkslenker erforderlich
                              aus £1,16
                              aus £1,16
                              CLIP-SWIVEL Genuine Aston Martin – Neu (bestellen)
                              # 15
                              MPN: 701180
                              CLIP, 14X4 EINDRÜCKEN
                              aus £0,79
                              aus £0,79
                              CLIP 14.0X4.0 PUSHIN Genuine Aston Martin – Neu (bestellen)
                              # 16
                              MPN: 699634
                              P-CLIP, 13X15XM6
                              aus £1,27
                              aus £1,27
                              P-CLIP 13X15XM6 Genuine Aston Martin – Neu (bestellen)
                              # 17
                              MPN: 4G43-65-10059-PK
                              CLIP-FIRTREE, 5X 6.5X2
                              100 pro Packung
                              aus £38,52
                              aus £38,52
                              CLIP-FIRTREE PK 100 Genuine Aston Martin – Neu (bestellen)
                              # 18
                              MPN: 1R12-89-10192
                              SCHALTER, A/C-HOCHDRUCK
                              aus £177,66
                              aus £177,66
                              A/C-SCHALTER – HOHER DRUCK Genuine Aston Martin – Neu (bestellen)
                              A/C-SCHALTER – HOHER DRUCK Genuine Aston Martin – Gebraucht auf Lager
                              # 19
                              MPN: 6F93-19D594-AA
                              SCHALTERBAUGRUPPE, A/C-DRUCKABSCHALTUNG
                              Genuine Aston Martin (nicht mehr bestellbar)
                              SCHALTER, KLIMAANLAGE, DRUCKABSCHALTUNG Genuine Aston Martin – Gebraucht auf Lager
                              # 20
                              MPN: 703025
                              SCHRAUBE, M6X25, SECHSKANTFLANSCHKOPF
                              Nur LHD
                              aus £0,47
                              aus £0,47
                              SCHRAUBE M6X1.0X25 SECHSKANT Genuine Aston Martin – Neu (bestellen)
                              # 21
                              MPN: 702291
                              CLIP
                              Nur Rechtslenker
                              aus £0,92
                              aus £0,92
                              CLIP 11-18X6.5X7 Genuine Aston Martin – Neu (bestellen)

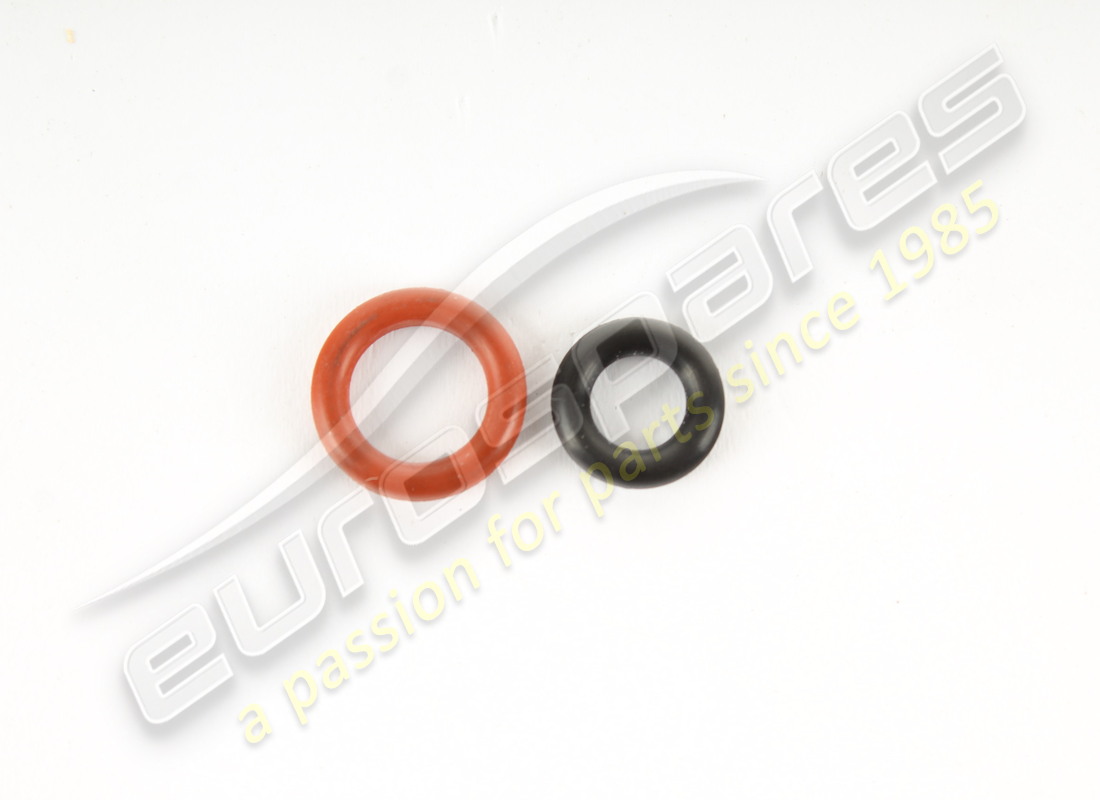

                              # 23
                              MPN: 4G43-89-10908-PK
                              O-RING-SATZ FÜR DEN EMPFÄNGER-TROCKNER
                              aus £3,36
                              aus £3,36
                              O-RINGE-RECEIVER(2) Genuine Aston Martin – Neu (bestellen)

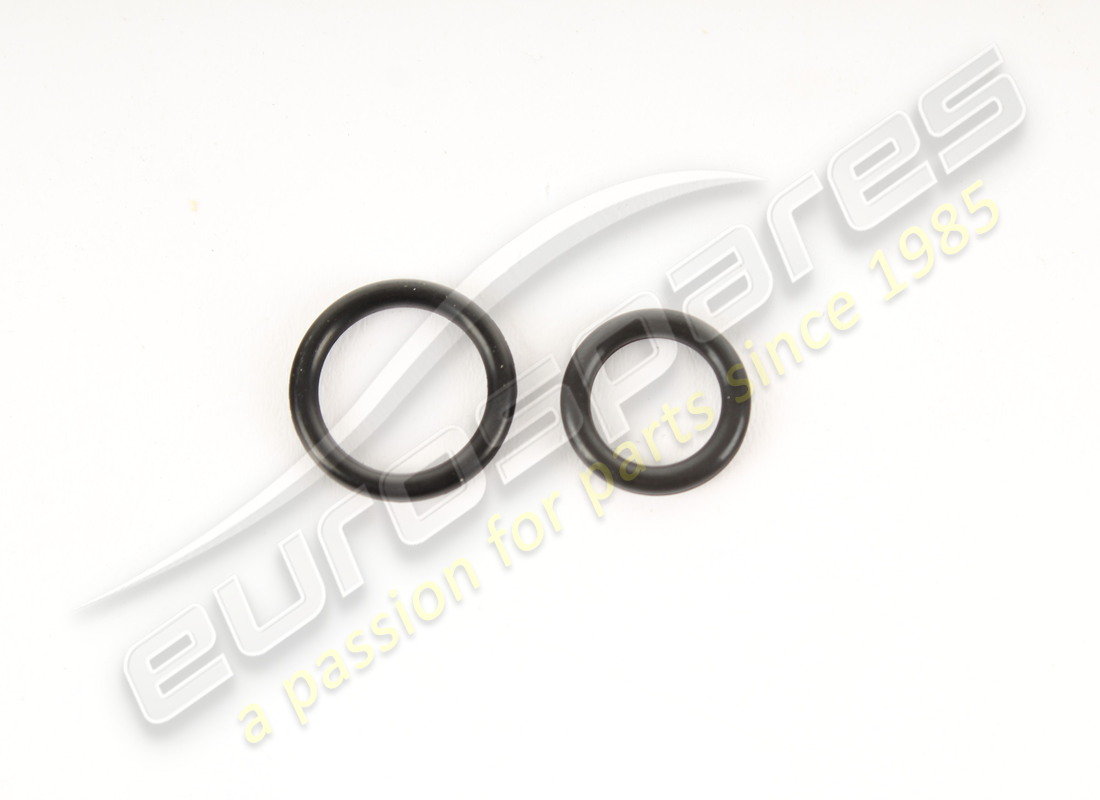

                              # 24
                              MPN: 4G43-89-10910-PK
                              O-RING-SATZ FÜR DEN KONDENSATOR
                              aus £3,43
                              aus £3,43
                              O-RINGE-KONDENSATOR (Packung mit 2) Genuine Aston Martin – Neu auf Lager

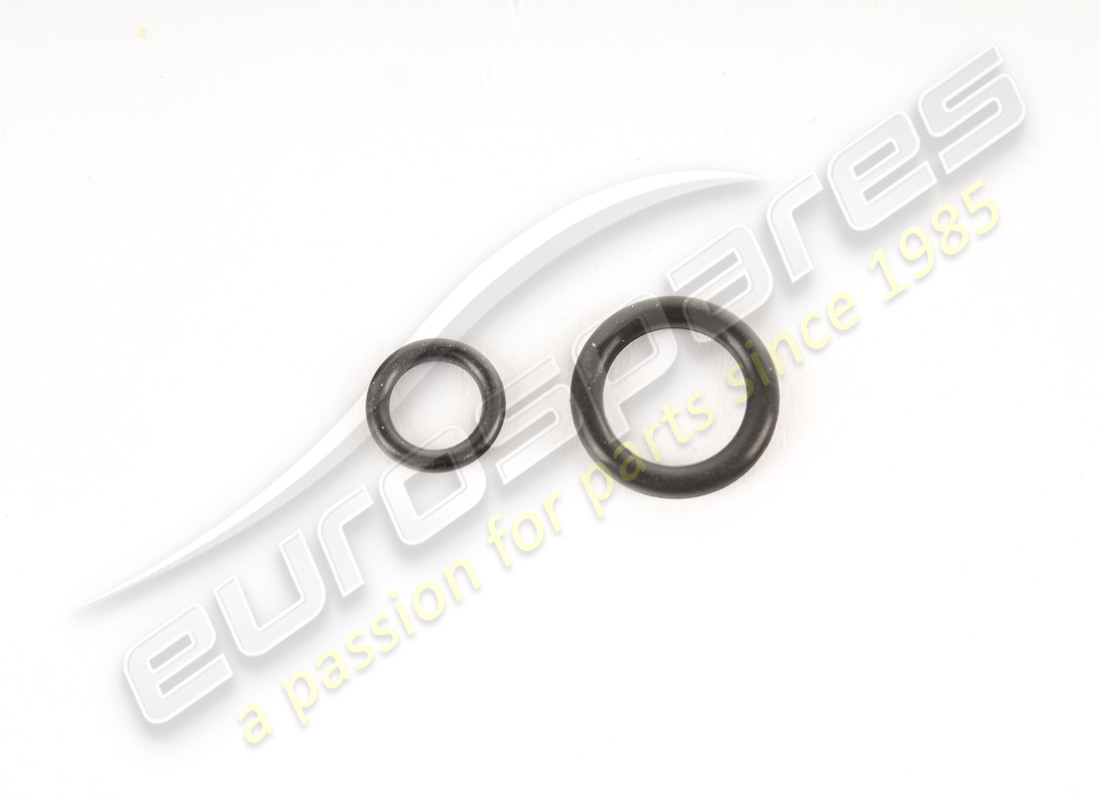

                              # 25
                              MPN: 4G43-89-10909-PK
                              O-RING-SATZ FÜR DEN KOMPRESSOR
                              aus £3,43
                              aus £3,43
                              O RINGS-COMPRESSOR-2 Genuine Aston Martin – Neu (bestellen)
                              # 26
                              MPN: 4G43-89-10911-PK
                              O-RING-SATZ FÜR DAS A/C-ROHR
                              aus £8,45
                              aus £8,45
                              O RINGS-EVAPORATOR-3 Genuine Aston Martin – Neu (bestellen)
                              # 27
                              MPN: 6G43-89-10446-PK
                              O-RING-SATZ FÜR DEN VERDAMPFER
                              aus £5,50
                              aus £5,50
                              O-RING-SATZ FÜR DEN VERDAMPFER Genuine Aston Martin – Neu (bestellen)
