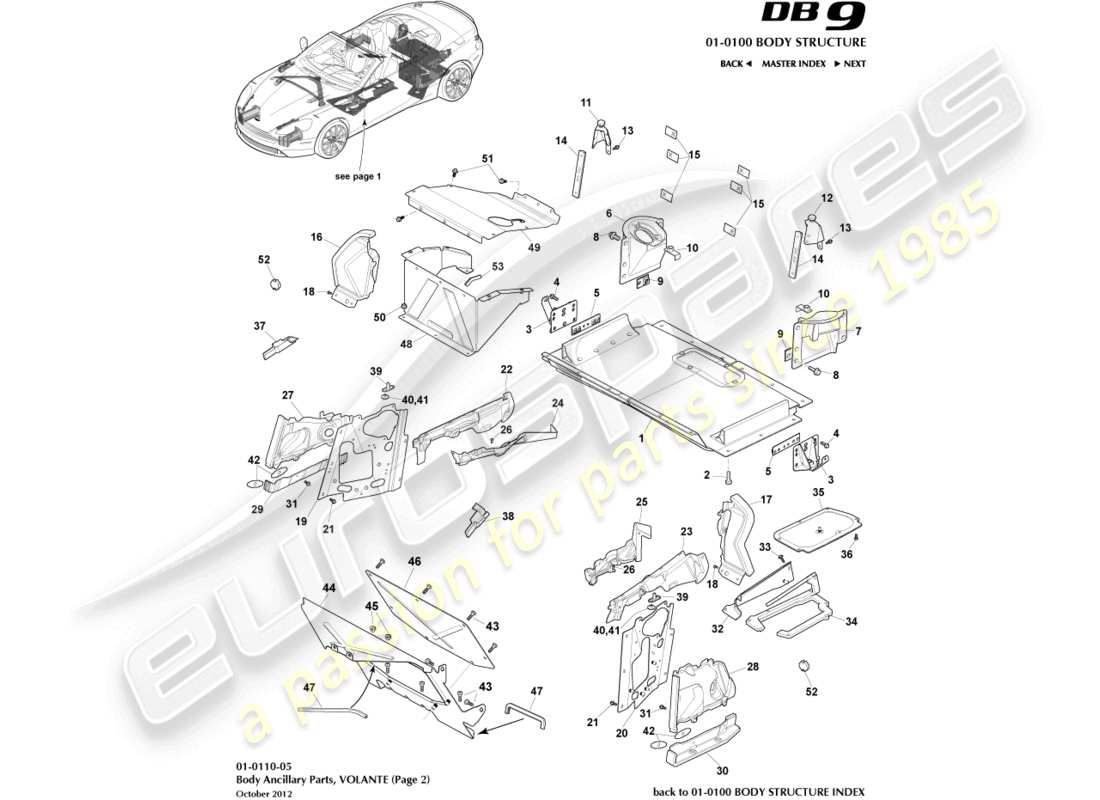

01-0110-05-2 - Zusatzteile, Volante, Seite 2
Aston Martin DB9 (2016) Anciliary Parts, Volante, page 2 Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: FD33-38580-AA
VERKLEIDUNG, KRAFTSTOFFTANKABTEIL, UNTEN
# 2
MPN: 703121
SCHRAUBE, M8X20 SECHSKANTFLANSCHKOPF
aus £0,47
aus £0,47
# 3
MPN: 6G33-5D022-AD
HALTERUNG, HINTERER HILFSRAHMENSTABILISATOR
aus £37,70
aus £37,70
# 4
MPN: 703120
SCHRAUBE, M8X25 SECHSKANTFLANSCHKOPF
aus £3,37
aus £3,37
# 5
MPN: 6G33-5N394-AB
ANSCHLUSSPLATTE, STABILISATORHALTERUNG DES HINTEREN HILFSRAHMENS
aus £9,82
aus £9,82
# 6
MPN: 6G33-18A000-AD
MITGLIED, HINTERE STOSSDÄMPFERBEFESTIGUNG RECHTS
aus £306,96
aus £306,96
# 7
MPN: 6G33-18A001-AD
MITGLIED, HINTERE STOSSDÄMPFERBEFESTIGUNG LINKS
aus £306,96
aus £306,96
# 8
MPN: W500443-S442
SCHRAUBE, M12X35 SECHSKANTFLANSCHKOPF
4 pro Mitglied
# 9
MPN: 6G33-80997-AA
MUTTERPLATTE, M12 HINTERE DÄMPFERMONTAGE, VORNE
aus £3,78
aus £3,78
# 10
MPN: 4G43-501B0-AC
MUTTERPLATTE, HINTERER HILFSRAHMEN M14
aus £9,31
aus £9,31
# 11
MPN: 4G43-4S018-AA
HALTERUNG, MONTAGE DES TONNEAU-ABDECKUNGS-STOßSTOPPS, RECHTS
aus £22,83
aus £22,83
# 12
MPN: 4G43-4S017-AA
HALTERUNG, MONTAGE DES TONNEAU-ABDECKUNGS-STOßSTOPPS, LINKS
aus £22,83
aus £22,83
# 13
MPN: 703203
SCHRAUBE, M6X20 HEX FLG HD
3 Pro Klammer
aus £0,47
aus £0,47
# 14
MPN: 4G43-L24556-AB
MUTTERPLATTE, SÄULE MITTELKÖRPER INNEN HINTEN
aus £33,20
aus £33,20
# 15
MPN: 7G43-2943707-AA
PLATTE, SCHWEIßMUTTER, MITTE
aus £3,45
aus £3,45
# 16
MPN: 9G43-28114-AA
SCHALLWANNE, VIERTELPANEEL AM RAD, GEHÄUSE OBER, RECHTS
Strukturell. Nur Katze A
aus £24,07
aus £24,07
# 17
MPN: 9G43-28115-AA
SCHALLWANNE, VIERTELPANEEL AM RAD, GEHÄUSE OBER, LINKS
Strukturell. Nur Katze A
aus £24,07
aus £24,07
# 18
MPN: 703704
NIET
3 pro Panel
aus £6,12
aus £6,12
# 19
MPN: ED33-L04702-AB
PANEL, FENSTERHEBER-ÖFFNUNGSABDECKUNG, RECHTS
Strukturell. Nur Katze A
aus £82,86
aus £82,86
# 20
MPN: ED33-L04703-AB
PANEL, FENSTERHEBER-ÖFFNUNGSABDECKUNG, LINKS
Strukturell. Nur Katze A
aus £84,66
aus £84,66
# 21
MPN: 703203
SCHRAUBE, M6X20 SECHSKANTFLANSCH
10 pro Panel
aus £0,47
aus £0,47
# 22
MPN: 4G43-A410K24-AH
VERKLEIDUNG, VERSCHLUSS DER HINTEREN KAROSSERIESÄULE, RECHTS
Strukturell. Nur Katze A
aus £35,23
aus £35,23
# 23
MPN: 4G43-A410K25-AH
VERKLEIDUNG, VERSCHLUSS DER HINTEREN KAROSSERIESÄULE, LINKS
Strukturell. Nur Katze A
aus £35,23
aus £35,23
# 24
MPN: 9G43-5422-AB
SE-LAGERGUSS, HINTERES TEIL, RECHTS
Strukturell. Nur Katze A
aus £23,47
aus £23,47
# 25
MPN: 9G43-5423-AB
SE-LAGERGUSS, HINTERES TEIL, LINKS
Strukturell. Nur Katze A
aus £23,47
aus £23,47
# 26
MPN: 703074
NIET
3 pro Panel
# 27
MPN: 9G43-28034-AA
VERKLEIDUNG, HINTERER VIERTELSCHUTZ, RECHTS
Strukturell. Nur Katze A
aus £19,97
aus £19,97
# 28
MPN: 9G43-28035-AA
VERKLEIDUNG, HINTERER TEILSCHACHTER, LINKS
Strukturell. Nur Katze A
# 29
MPN: 4G43-303A92-BA
HALTERUNG, MONTAGE DES VIERTELFENSTERHEBERS, RECHTS
Strukturell. Nur Katze A
# 30
MPN: 4G43-303A93-BA
HALTERUNG, MONTAGE DES VIERTELFENSTERHEBERS, LINKS
Strukturell. Nur Katze A
# 31
MPN: 703203
SCHRAUBE, M6X20 SECHSKANTFLANSCH
2 Pro Klammer
aus £0,47
aus £0,47
# 32
MPN: 9G43-507A62-AC
ABDECKPLATTE, TONNEAUPUMPE, LINKS
aus £88,88
aus £88,88
# 33
MPN: 702839-PK
SCHRAUBE UND Scheibe, M6X20
PACKUNG MIT 10
aus £3,14
aus £3,14
# 34
MPN: 9G43-P8K141-AB
DICHTUNG, VERSCHLUSSBLECH DER TONNEAUPUMPE
aus £6,56
aus £6,56
# 35
MPN: 9G43-507A63-AB
VERSCHLUSSPLATTE, PUMPE
# 36
MPN: 703149
SCHRAUBE, M6X16
aus £0,47
aus £0,47
# 37
MPN: 4G43-L025C50-AB
Wanne, vordere Karosseriesäule oben, rechts
aus £4,23
aus £4,23
# 38
MPN: 4G43-L025C51-AB
Wanne, vordere Karosseriesäule oben, links
aus £3,87
aus £3,87
# 39
MPN: 4G43-L243A70-AA
AUSRICHTUNGSSTIFT, HAUPTLAGERHALTERUNG
aus £26,94
aus £26,94
# 40
MPN: 697810-PK
Scheibe, M6X25
2 pro Pin. Packung mit 10
# 41
MPN: 703266
SCHRAUBE, M6X10, LINSENKOPF
2 pro Pin
aus £0,51
aus £0,51
# 42
MPN: 4G43-14A573-AA
PLATTENBAUGRUPPE, FENSTERHEBER-SCHALTERABDECKUNG HINTER
2 pro Regulierungsbehörde
aus £11,94
aus £11,94
# 43
MPN: W505534-S309
SCHRAUBE, M6X16 LINSENKOPF
# 44
MPN: 4G43-111C61-AE
PANEL, DUMMY BODEN VORNE, RHD
aus £137,21
aus £137,21
# 44
MPN: 9G43-111C60-GF
PANEL, DUMMY-BODEN VORNE, LINKS
aus £249,49
aus £249,49
# 45
MPN: 703169
Nuss, M6
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 703168
# 46
MPN: 4G43-111B48-AB
PANEL, DUMMY-BODENABDECKUNG VORNE
aus £14,91
aus £14,91
# 47
MPN: 37-86250
KANTENSCHUTZSTREIFEN, 170MM
170mm Oben, 180mm Unten
# 48
MPN: CD33-67518-AB
VERKLEIDUNG, RÜCKSEITE, RECHTS
aus £186,44
aus £186,44
# 48
MPN: ED33-67518-AA
VERKLEIDUNG, RÜCKSEITE, RECHTS
14.5MY
aus £162,38
aus £162,38
# 49
MPN: CD33-10N660-AB
PANEL, BATTERIEABDECKUNG
aus £220,81
aus £220,81
# 49
MPN: ED33-10N660-AA
PANEL, BATTERIEABDECKUNG
14.5MY
aus £98,48
aus £98,48
# 50
MPN: 703163
MUTTER, M6, FLANSCHVERRIEGELUNG
aus £0,47
aus £0,47
# 51
MPN: 703265
SCHRAUBE, M6X16 SECHSKANTKOPF
aus £0,47
aus £0,47
# 52
MPN: AD43-F16346-BB
ABSTANDSHALTER
11.5mm
aus £10,17
aus £10,17
# 52
MPN: AD43-F16347-BB
ABSTANDSHALTER
10.5mm
aus £10,17
aus £10,17
# 52
MPN: AD43-F16348-BB
ABSTANDSHALTER
9.5mm
aus £10,17
aus £10,17
# 52
MPN: AD43-F16349-BB
ABSTANDSHALTER
8.5mm
aus £10,17
aus £10,17
# 52
MPN: AD43-F16350-BB
ABSTANDSHALTER
7.5mm
aus £10,17
aus £10,17
# 52
MPN: AD43-F16351-BB
ABSTANDSHALTER
6.5mm
aus £9,27
aus £9,27
# 52
MPN: DG43-F16352-BB
ABSTANDSHALTER
5.5mm
aus £12,94
aus £12,94
# 52
MPN: DG43-F16353-BB
ABSTANDSHALTER
4.5mm
aus £12,69
aus £12,69
# 53
MPN: 4G43-18K261-AB
KANTENSCHUTZSTREIFEN
aus £3,78
aus £3,78
-part-diagram-01-0111-01.webp "ASTON MARTIN DB9 (2016) STRUKTUR DER VORDEREN STOßSTANGE, REIHE TEILEDIAGRAMM")
-part-diagram-01-0111-11.webp "ASTON MARTIN DB9 (2016) STRUKTUR DER VORDEREN STOßSTANGE, FEDERAL TEILEDIAGRAMM")
-part-diagram-01-0112-01.webp "ASTON MARTIN DB9 (2016) STRUKTUR DER HINTEREN STOßSTANGE TEILEDIAGRAMM")
-part-diagram-01-0201-01.webp "ASTON MARTIN DB9 (2016) GITTERÖFFNUNGSPLATTE TEILEDIAGRAMM")
-part-diagram-01-0202-01.webp "ASTON MARTIN DB9 (2016) VORDERE KOTFLÜGEL TEILEDIAGRAMM")
-part-diagram-01-0203.webp "ASTON MARTIN DB9 (2016) MOTORHAUBE UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-01-0301-01.webp "ASTON MARTIN DB9 (2016) MONTAGE DER VORDERTÜR TEILEDIAGRAMM")
-part-diagram-01-0303-01.webp "ASTON MARTIN DB9 (2016) KOFFERRAUMDECKEL UND SCHARNIER, COUPÉ TEILEDIAGRAMM")
-part-diagram-01-0303-02.webp "ASTON MARTIN DB9 (2016) KOFFERRAUMDECKEL UND SCHARNIER, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-0304-01.webp "ASTON MARTIN DB9 (2016) TÜRSCHARNIERBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-01-0308-05.webp "ASTON MARTIN DB9 (2016) DACHÖFFNUNGSPLATTE, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-0501-02.webp "ASTON MARTIN DB9 (2016) HAUPTBODENVERKLEIDUNG, RHD, B&O TEILEDIAGRAMM")
-part-diagram-01-0501-03.webp "ASTON MARTIN DB9 (2016) HAUPTBODENVERKLEIDUNG, LINKSLENKUNG, B&O TEILEDIAGRAMM")
-part-diagram-01-0501-34.webp "ASTON MARTIN DB9 (2016) HAUPTBODENVERKLEIDUNG, RHD, ALPINE TEILEDIAGRAMM")
-part-diagram-01-0501-35.webp "ASTON MARTIN DB9 (2016) HAUPTBODENVERKLEIDUNG, LHD, ALPINE TEILEDIAGRAMM")
-part-diagram-01-0502-06.webp "ASTON MARTIN DB9 (2016) NVH-PADS, COUPÉ TEILEDIAGRAMM")
-part-diagram-01-0502-08.webp "ASTON MARTIN DB9 (2016) NVH-PADS, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-0503-04.webp "ASTON MARTIN DB9 (2016) DACHHIMMELMONTAGE TEILEDIAGRAMM")
-part-diagram-01-0504-06.webp "ASTON MARTIN DB9 (2016) VORDERE KOPFVERKLEIDUNG, COUPÉ TEILEDIAGRAMM")
-part-diagram-01-0504-06a.webp "ASTON MARTIN DB9 (2016) VORDERE KOPFVERKLEIDUNG, COUPÉ, 14.5MY TEILEDIAGRAMM")
-part-diagram-01-0504-08.webp "ASTON MARTIN DB9 (2016) VORDERE KOPFVERKLEIDUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-0504-08a.webp "ASTON MARTIN DB9 (2016) VORDERE KOPFVERKLEIDUNG, VOLANTE, 14.5MY TEILEDIAGRAMM")
-part-diagram-01-0506-01.webp "ASTON MARTIN DB9 (2016) SONNENBLENDEN TEILEDIAGRAMM")
-part-diagram-01-0507-01.webp "ASTON MARTIN DB9 (2016) VORDERTÜRVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-01-0510-01.webp "ASTON MARTIN DB9 (2016) FENSTERBANKVERKLEIDUNG & ORNAMENTE TEILEDIAGRAMM")
-part-diagram-01-0511-04.webp "ASTON MARTIN DB9 (2016) VERKLEIDUNG FÜR HINTERES SEITENTEIL, 2+2 COUPÉ TEILEDIAGRAMM")
-part-diagram-01-0511-05.webp "ASTON MARTIN DB9 (2016) HINTERE SEITENVERKLEIDUNG, 2+2 VOLANTE TEILEDIAGRAMM")
-part-diagram-01-0511-16.webp "ASTON MARTIN DB9 (2016) VERKLEIDUNG FÜR HINTERES SEITENTEIL, 2+0 COUPÉ TEILEDIAGRAMM")
-part-diagram-01-0512-01.webp "ASTON MARTIN DB9 (2016) SÄULENVERKLEIDUNG, UNTEN TEILEDIAGRAMM")
-part-diagram-01-0513-04.webp "ASTON MARTIN DB9 (2016) SÄULENVERKLEIDUNG, OBEN, COUPÉ TEILEDIAGRAMM")
-part-diagram-01-0513-05.webp "ASTON MARTIN DB9 (2016) SÄULENVERKLEIDUNG, OBEN, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-0514-04.webp "ASTON MARTIN DB9 (2016) KABINENVERKLEIDUNG HINTEN, 2+0 COUPÉ TEILEDIAGRAMM")
-part-diagram-01-0515-04.webp "ASTON MARTIN DB9 (2016) ZIERBLENDE FÜR GEPÄCKRAUMABDECKUNG, 2+2 COUPÉ TEILEDIAGRAMM")
-part-diagram-01-0515-16.webp "ASTON MARTIN DB9 (2016) ZIERBLENDE FÜR GEPÄCKRAUMABDECKUNG, 2+0 COUPÉ TEILEDIAGRAMM")
-part-diagram-01-0516-04.webp "ASTON MARTIN DB9 (2016) HECKKLAPPENVERKLEIDUNG, COUPÉ TEILEDIAGRAMM")
-part-diagram-01-0516-05.webp "ASTON MARTIN DB9 (2016) HECKKLAPPENVERKLEIDUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-0517-05.webp "ASTON MARTIN DB9 (2016) LADERAUMVERKLEIDUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-0517-06.webp "ASTON MARTIN DB9 (2016) LADERAUMVERKLEIDUNG, COUPÉ TEILEDIAGRAMM")
-part-diagram-01-0520-05.webp "ASTON MARTIN DB9 (2016) DACHÖFFNUNGSBLENDE, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-0601-02.webp "ASTON MARTIN DB9 (2016) WÄRMEDÄMMUNG, FAHRZEUGTAUGLICHKEIT TEILEDIAGRAMM")
-part-diagram-01-0602-06.webp "ASTON MARTIN DB9 (2016) GERÄUSCHDÄMMUNG, COUPÉ TEILEDIAGRAMM")
-part-diagram-01-0602-08.webp "ASTON MARTIN DB9 (2016) SCHALLDÄMMUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-0602-10.webp "ASTON MARTIN DB9 (2016) NVH-PADS, COUPÉ TEILEDIAGRAMM")
-part-diagram-01-0602-20.webp "ASTON MARTIN DB9 (2016) NVH-PADS, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-0603-03.webp "ASTON MARTIN DB9 (2016) MOTORRAUMVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-01-0702-04.webp "ASTON MARTIN DB9 (2016) TÜRDICHTUNGEN, COUPÉ TEILEDIAGRAMM")
-part-diagram-01-0702-05.webp "ASTON MARTIN DB9 (2016) TÜRDICHTUNGEN, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-0702-06.webp "ASTON MARTIN DB9 (2016) STATISCHE ABDICHTUNG TEILEDIAGRAMM")
-part-diagram-01-0704-04.webp "ASTON MARTIN DB9 (2016) DICHTUNGSLEISTE FÜR HECKVERSCHLUSS, COUPÉ TEILEDIAGRAMM")
-part-diagram-01-0704-05.webp "ASTON MARTIN DB9 (2016) DICHTUNGSSTREIFEN FÜR DEN HINTEREN VERSCHLUSS, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-0705-01.webp "ASTON MARTIN DB9 (2016) MOTORHAUBEN-DICHTUNGSSTREIFEN TEILEDIAGRAMM")
-part-diagram-01-0801-01.webp "ASTON MARTIN DB9 (2016) KÜHLERGRILL TEILEDIAGRAMM")
-part-diagram-01-0802-01.webp "ASTON MARTIN DB9 (2016) UNTERE AUßENFINISHER TEILEDIAGRAMM")
-part-diagram-01-0803-04.webp "ASTON MARTIN DB9 (2016) OBERE AUßENVERKLEIDUNG, COUPÉ TEILEDIAGRAMM")
-part-diagram-01-0803-05.webp "ASTON MARTIN DB9 (2016) OBERE AUßENVERKLEIDUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-0804-01.webp "ASTON MARTIN DB9 (2016) VORDERRADKASTENVERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-01-0805-01.webp "ASTON MARTIN DB9 (2016) RADHAUSVERKLEIDUNGEN HINTEN TEILEDIAGRAMM")
-part-diagram-01-0806-05.webp "ASTON MARTIN DB9 (2016) HECKVERSCHLUSS-FINISHER, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-0806-b1.webp "ASTON MARTIN DB9 (2016) HECKVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-01-0809.webp "ASTON MARTIN DB9 (2016) ABZEICHEN TEILEDIAGRAMM")
-part-diagram-01-0812-02.webp "ASTON MARTIN DB9 (2016) BLATTSIEBBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-01-0901-02.webp "ASTON MARTIN DB9 (2016) INNENSPIEGEL TEILEDIAGRAMM")
-part-diagram-01-0904-01.webp "ASTON MARTIN DB9 (2016) AUßENRÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-01-1001-b3.webp "ASTON MARTIN DB9 (2016) LEICHTE VORDERSITZE TEILEDIAGRAMM")
-part-diagram-01-1010-01.webp "ASTON MARTIN DB9 (2016) RÜCKSITZE, COUPÉ TEILEDIAGRAMM")
-part-diagram-01-1010-05.webp "ASTON MARTIN DB9 (2016) RÜCKSITZE, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-1011-b1.webp "ASTON MARTIN DB9 (2016) BEHEIZTE VORDERSITZE TEILEDIAGRAMM")
-part-diagram-01-1101-01.webp "ASTON MARTIN DB9 (2016) WINDSCHUTZSCHEIBE TEILEDIAGRAMM")
-part-diagram-01-1103-04.webp "ASTON MARTIN DB9 (2016) VORDERTÜRGLAS TEILEDIAGRAMM")
-part-diagram-01-1105-01.webp "ASTON MARTIN DB9 (2016) FENSTERHEBER VORNE TEILEDIAGRAMM")
-part-diagram-01-1110-04.webp "ASTON MARTIN DB9 (2016) HINTERE SEITENSCHEIBE, COUPÉ TEILEDIAGRAMM")
-part-diagram-01-1110-05.webp "ASTON MARTIN DB9 (2016) HINTERE SEITENSCHEIBE, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-1111-05.webp "ASTON MARTIN DB9 (2016) FENSTERHEBER HINTEN, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-1113-01.webp "ASTON MARTIN DB9 (2016) HECKSCHEIBE TEILEDIAGRAMM")
-part-diagram-01-1201-10.webp "ASTON MARTIN DB9 (2016) IP-SUBSTRAT TEILEDIAGRAMM")
-part-diagram-01-1201-20.webp "ASTON MARTIN DB9 (2016) IP-BESCHNITTENE PANELS TEILEDIAGRAMM")
-part-diagram-01-1201-30.webp "ASTON MARTIN DB9 (2016) IP-QUERTRÄGER TEILEDIAGRAMM")
-part-diagram-01-1201-40.webp "ASTON MARTIN DB9 (2016) MITTELSTAPELFORMTEIL TEILEDIAGRAMM")
-part-diagram-01-1201-50.webp "ASTON MARTIN DB9 (2016) CENTER STACK TRIM PANEL TEILEDIAGRAMM")
-part-diagram-011201-60.webp "ASTON MARTIN DB9 (2016) WASSERFALL, 16MY TEILEDIAGRAMM")
-part-diagram-01-1204-02.webp "ASTON MARTIN DB9 (2016) HANDSCHUHFACHSCHALTER TEILEDIAGRAMM")
-part-diagram-01-1232-10.webp "ASTON MARTIN DB9 (2016) MITTELKONSOLENPANEL TEILEDIAGRAMM")
-part-diagram-01-1233-01.webp "ASTON MARTIN DB9 (2016) MITTELKONSOLENARMLEHNE TEILEDIAGRAMM")
-part-diagram-01-1241-01.webp "ASTON MARTIN DB9 (2016) HINTERE KONSOLE, COUPÉ 2+2 TEILEDIAGRAMM")
-part-diagram-01-1241-02.webp "ASTON MARTIN DB9 (2016) RÜCKKONSOLE, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-1241-b1.webp "ASTON MARTIN DB9 (2016) HINTERE KONSOLE, COUPÉ 2+0 TEILEDIAGRAMM")
-part-diagram-01-1401-01.webp "ASTON MARTIN DB9 (2016) SCHLOSSSATZ UND SCHLÜSSEL TEILEDIAGRAMM")
-part-diagram-01-1402-01.webp "ASTON MARTIN DB9 (2016) RKE-SENDER TEILEDIAGRAMM")
-part-diagram-01-1403-01.webp "ASTON MARTIN DB9 (2016) INNENGRIFFE UND BETÄTIGUNG TEILEDIAGRAMM")
-part-diagram-01-1404-01.webp "ASTON MARTIN DB9 (2016) ÄUßERE GRIFFE UND BETÄTIGUNG TEILEDIAGRAMM")
-part-diagram-01-1405-01.webp "ASTON MARTIN DB9 (2016) MOTORHAUBENVERRIEGELUNG UND -BETÄTIGUNG TEILEDIAGRAMM")
-part-diagram-01-1409-01.webp "ASTON MARTIN DB9 (2016) VERSCHLUSSRIEGEL HINTEN TEILEDIAGRAMM")
-part-diagram-01-1411-10.webp "ASTON MARTIN DB9 (2016) TONNEAU-VERSCHLÜSSE TEILEDIAGRAMM")
-part-diagram-01-1415-04.webp "ASTON MARTIN DB9 (2016) KRAFTSTOFFEINFÜLLMECHANISMUS, COUPÉ TEILEDIAGRAMM")
-part-diagram-01-1415-05.webp "ASTON MARTIN DB9 (2016) KRAFTSTOFFEINFÜLLMECHANISMUS, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-1601-02.webp "ASTON MARTIN DB9 (2016) WISCHERBLATTBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-01-1601-04.webp "ASTON MARTIN DB9 (2016) WISCHERGESTÄNGE TEILEDIAGRAMM")
-part-diagram-01-1604-10.webp "ASTON MARTIN DB9 (2016) TEILEDIAGRAMM FÜR SCHEIBE")
-part-diagram-01-1604-20.webp "ASTON MARTIN DB9 (2016) SCHEIBENWASCHANLAGE TEILEDIAGRAMM")
-part-diagram-01-1604-30.webp "ASTON MARTIN DB9 (2016) SCHEINWERFERWASCHANLAGE TEILEDIAGRAMM")
-part-diagram-01-1701-05.webp "ASTON MARTIN DB9 (2016) VOLANTE-DACHMONTAGE TEILEDIAGRAMM")
-part-diagram-01-1702-05.webp "ASTON MARTIN DB9 (2016) WINDABWEISER-TEILEDIAGRAMM")
-part-diagram-01-1708-05.webp "ASTON MARTIN DB9 (2016) DACHSTEUERMODUL TEILEDIAGRAMM")
-part-diagram-01-1901-01.webp "ASTON MARTIN DB9 (2016) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-01-1902-01.webp "ASTON MARTIN DB9 (2016) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-01-1903-01.webp "ASTON MARTIN DB9 (2016) NUMMERNSCHILD-SOCKEL TEILEDIAGRAMM")
-part-diagram-01-2001-06.webp "ASTON MARTIN DB9 (2016) VORDERE SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-01-2002-02.webp "ASTON MARTIN DB9 (2016) AIRBAG, BEIFAHRER TEILEDIAGRAMM")
-part-diagram-01-2004-01.webp "ASTON MARTIN DB9 (2016) RÜCKHALTEELEKTRONIK TEILEDIAGRAMM")
-part-diagram-01-2004-b4.webp "ASTON MARTIN DB9 (2016) AUSFAHRBARER ÜBERROLLBÜGEL, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-2005-04.webp "ASTON MARTIN DB9 (2016) SICHERHEITSGURTE HINTEN TEILEDIAGRAMM")
-part-diagram-01-2007-01.webp "ASTON MARTIN DB9 (2016) VORDERER SEITENAIRBAG TEILEDIAGRAMM")
-part-diagram-01-2012-01.webp "ASTON MARTIN DB9 (2016) ISOFIX-HALTEHALTERUNGEN TEILEDIAGRAMM")
-part-diagram-013401-04.webp "ASTON MARTIN DB9 (2016) VORDERER UNTERBODEN, COUPÉ TEILEDIAGRAMM")
-part-diagram-013401-05.webp "ASTON MARTIN DB9 (2016) VORDERER UNTERBODEN, VOLANTE TEILEDIAGRAMM")
-part-diagram-013401-05-1.webp "ASTON MARTIN DB9 (2016) UNTERBODEN HINTEN, COUPÉ TEILEDIAGRAMM")
-part-diagram-020103-01-1.webp "ASTON MARTIN DB9 (2016) VORDERER HILFSRAHMEN TEILEDIAGRAMM")
-part-diagram-020103-01-2.webp "ASTON MARTIN DB9 (2016) HINTERER HILFSRAHMEN TEILEDIAGRAMM")
-part-diagram-020301-01.webp "ASTON MARTIN DB9 (2016) MOTORLAGER TEILEDIAGRAMM")
-part-diagram-020303-01.webp "ASTON MARTIN DB9 (2016) ANTRIEBSSTRANGBEFESTIGUNGEN TEILEDIAGRAMM")
-part-diagram-03-0100-e1.webp "ASTON MARTIN DB9 (2016) MOTORSTRUKTUR TEILEDIAGRAMM")
-part-diagram-03-0100-e2.webp "ASTON MARTIN DB9 (2016) ABGASKRÜMMER TEILEDIAGRAMM")
-part-diagram-03-0200-e1.webp "ASTON MARTIN DB9 (2016) MOTORSCHMIERUNG TEILEDIAGRAMM")
-part-diagram-03-0300-e1.webp "ASTON MARTIN DB9 (2016) MOTORKÜHLUNG TEILEDIAGRAMM")
-part-diagram-03-0304-02.webp "ASTON MARTIN DB9 (2016) KÜHLMITTELBEHÄLTER UND SCHLÄUCHE TEILEDIAGRAMM")
-part-diagram-03-0400-e1.webp "ASTON MARTIN DB9 (2016) KRAFTSTOFFBEFÜLLUNG UND -STEUERUNG TEILEDIAGRAMM")
-part-diagram-03-0500-e1.webp "ASTON MARTIN DB9 (2016) ZUBEHÖRANTRIEB TEILEDIAGRAMM")
-part-diagram-03-0600-e2.webp "ASTON MARTIN DB9 (2016) MOTOR ANLASSEN, DIAGRAMM FÜR AUTOTEILE")
-part-diagram-03-0700-e1.webp "ASTON MARTIN DB9 (2016) ZÜNDUNG TEILEDIAGRAMM")
-part-diagram-03-0800-e1.webp "ASTON MARTIN DB9 (2016) EMISSIONSKONTROLLE TEILEDIAGRAMM")
-part-diagram-03-0900-e1.webp "ASTON MARTIN DB9 (2016) TEILEDIAGRAMM DES VENTILTRIEBS")
-part-diagram-03-1000-e1.webp "ASTON MARTIN DB9 (2016) MOTORABDICHTUNG TEILEDIAGRAMM")
-part-diagram-03-1100-e1.webp "ASTON MARTIN DB9 (2016) LEISTUNGSUMWANDLUNG TEILEDIAGRAMM")
-part-diagram-03-1200-00.webp "ASTON MARTIN DB9 (2016) LUFTAUFLADUNGS-TEILEDIAGRAMM")
-part-diagram-03-1300-00.webp "ASTON MARTIN DB9 (2016) VERDUNSTUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-03-1400-01.webp "ASTON MARTIN DB9 (2016) ELEKTRONISCHE MOTORSTEUERUNG TEILEDIAGRAMM")
-part-diagram-03-1403-01.webp "ASTON MARTIN DB9 (2016) BAROMETRISCHER SENSOR TEILEDIAGRAMM")
-part-diagram-03-1801-01.webp "ASTON MARTIN DB9 (2016) TEILEDIAGRAMM DER DROSSELKLAPPENSTEUERUNG")
-part-diagram-03-2201-01.webp "ASTON MARTIN DB9 (2016) MOTORKÜHLUNG, LINE FIT TEILEDIAGRAMM")
-part-diagram-040102-01.webp "ASTON MARTIN DB9 (2016) VORDERRADAUFHÄNGUNGSBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-040104-01.webp "ASTON MARTIN DB9 (2016) VORDERE STABILISATORSTANGE TEILEDIAGRAMM")
-part-diagram-040202-01.webp "ASTON MARTIN DB9 (2016) HINTERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-040204-01.webp "ASTON MARTIN DB9 (2016) HINTERE STABILISATORSTANGE TEILEDIAGRAMM")
-part-diagram-040301-02.webp "ASTON MARTIN DB9 (2016) VORDERE FEDER UND DÄMPFER TEILEDIAGRAMM")
-part-diagram-040302-02.webp "ASTON MARTIN DB9 (2016) HINTERE FEDER UND DÄMPFER TEILEDIAGRAMM")
-part-diagram-040303-01.webp "ASTON MARTIN DB9 (2016) AKTIVES DÄMPFUNGSMODUL TEILEDIAGRAMM")
-part-diagram-040400-01.webp "ASTON MARTIN DB9 (2016) RÄDER UND REIFEN, VORNE TEILEDIAGRAMM")
-part-diagram-040400-02.webp "ASTON MARTIN DB9 (2016) RÄDER UND REIFEN, HINTEN TEILEDIAGRAMM")
-part-diagram-050102-01.webp "ASTON MARTIN DB9 (2016) DREHMOMENTROHRBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-050501-01.webp "ASTON MARTIN DB9 (2016) HINTERE HALBWELLENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-060300-01.webp "ASTON MARTIN DB9 (2016) VORDERES BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-060400-01.webp "ASTON MARTIN DB9 (2016) HINTERES BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-060502-02.webp "ASTON MARTIN DB9 (2016) FESTSTELLBREMSE, RECHTSLENKER TEILEDIAGRAMM")
-part-diagram-060502-03.webp "ASTON MARTIN DB9 (2016) FESTSTELLBREMSE, LHD TEILEDIAGRAMM")
-part-diagram-06-0601-02.webp "ASTON MARTIN DB9 (2016) HAUPTBREMSZYLINDER UND BEHÄLTER TEILEDIAGRAMM")
-part-diagram-06-0602-02.webp "ASTON MARTIN DB9 (2016) BREMSAKTUATORBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-060603-02.webp "ASTON MARTIN DB9 (2016) BREMSLEITUNGEN UND -SCHLÄUCHE, RECHTSLENKER TEILEDIAGRAMM")
-part-diagram-060603-03.webp "ASTON MARTIN DB9 (2016) BREMSLEITUNGEN UND -SCHLÄUCHE, LINKSLENKUNG TEILEDIAGRAMM")
-part-diagram-06-0704-02.webp "ASTON MARTIN DB9 (2016) VAKUUMBEHÄLTERSCHLAUCH TEILEDIAGRAMM")
-part-diagram-06-0901-01.webp "ASTON MARTIN DB9 (2016) ELEKTRONISCHES BREMSMODUL TEILEDIAGRAMM")
-part-diagram-06-0902-01.webp "ASTON MARTIN DB9 (2016) RADGESCHWINDIGKEITSSENSOREN TEILEDIAGRAMM")
-part-diagram-07-0101-01.webp "ASTON MARTIN DB9 (2016) TRANSAXLE, AUTOTEILEDIAGRAMM")
-part-diagram-07-0110-01.webp "ASTON MARTIN DB9 (2016) DIFFERENTIAL TEILEDIAGRAMM")
-part-diagram-07-0201-01.webp "ASTON MARTIN DB9 (2016) GETRIEBEÖLKÜHLER TEILEDIAGRAMM")
-part-diagram-07-0202-01.webp "ASTON MARTIN DB9 (2016) GETRIEBEÖLKÜHLERROHRE TEILEDIAGRAMM")
-part-diagram-07-0501-02.webp "ASTON MARTIN DB9 (2016) PADDLESHIFT TEILEDIAGRAMM")
-part-diagram-07-0706-05.webp "ASTON MARTIN DB9 (2016) DACHÖFFNUNGS-DICHTUNGSSTREIFEN, VOLANTE TEILEDIAGRAMM")
-part-diagram-09-0101-01.webp "ASTON MARTIN DB9 (2016) AKUSTISCHE KONTROLLE TEILEDIAGRAMM")
-part-diagram-09-0502-01.webp "ASTON MARTIN DB9 (2016) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-10-0101-01.webp "ASTON MARTIN DB9 (2016) KRAFTSTOFFTANK-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-10-0102-01.webp "ASTON MARTIN DB9 (2016) KRAFTSTOFFVERTEILUNG TEILEDIAGRAMM")
-part-diagram-10-0103-04.webp "ASTON MARTIN DB9 (2016) KRAFTSTOFFEINFÜLLEINHEIT, COUPÉ TEILEDIAGRAMM")
-part-diagram-10-0103-04a.webp "ASTON MARTIN DB9 (2016) KRAFTSTOFFEINFÜLLEINHEIT, COUPÉ 14.5MY TEILEDIAGRAMM")
-part-diagram-10-0103-05.webp "ASTON MARTIN DB9 (2016) KRAFTSTOFFEINFÜLLEINHEIT, VOLANTE TEILEDIAGRAMM")
-part-diagram-10-0103-05a.webp "ASTON MARTIN DB9 (2016) KRAFTSTOFFEINFÜLLEINHEIT, VOLANTE 14.5MY TEILEDIAGRAMM")
-part-diagram-10-0105-01.webp "ASTON MARTIN DB9 (2016) KRAFTSTOFFPUMPENMODUL TEILEDIAGRAMM")
-part-diagram-11-0101-02.webp "ASTON MARTIN DB9 (2016) LENKGETRIEBE, RHD TEILEDIAGRAMM")
-part-diagram-11-0101-03.webp "ASTON MARTIN DB9 (2016) LENKGETRIEBE, LHD-TEILEDIAGRAMM")
-part-diagram-11-0201-02.webp "ASTON MARTIN DB9 (2016) PAS-SCHLÄUCHE, RHD TEILEDIAGRAMM")
-part-diagram-11-0202-02.webp "ASTON MARTIN DB9 (2016) LENKMODUL TEILEDIAGRAMM")
-part-diagram-11-0203-03.webp "ASTON MARTIN DB9 (2016) PAS-SCHLÄUCHE, LHD TEILEDIAGRAMM")
-part-diagram-11-0401-02.webp "ASTON MARTIN DB9 (2016) LENKSÄULENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-11-0404-02.webp "ASTON MARTIN DB9 (2016) SÄULENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-11-0601-02.webp "ASTON MARTIN DB9 (2016) LENKRAD TEILEDIAGRAMM")
-part-diagram-11-0601-05.webp "ASTON MARTIN DB9 (2016) LENKRAD, OPTIONAL TEILEDIAGRAMM")
-part-diagram-11-0601-10.webp "ASTON MARTIN DB9 (2016) SÄULENSCHALTERBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-12-0101-02.webp "ASTON MARTIN DB9 (2016) LUFTEINLASSKOMPONENTEN TEILEDIAGRAMM")
-part-diagram-12-0102-03.webp "ASTON MARTIN DB9 (2016) LUFTVERTEILUNGSKOMPONENTEN TEILEDIAGRAMM")
-part-diagram-12-0103-04.webp "ASTON MARTIN DB9 (2016) KOMPONENTEN ZUR LUFTABSAUGUNG TEILEDIAGRAMM")
-part-diagram-12-0303-10.webp "ASTON MARTIN DB9 (2016) KLIMAANLAGENLEITUNGEN, R134A GAS TEILEDIAGRAMM")
-part-diagram-12-0303-20.webp "ASTON MARTIN DB9 (2016) KLIMAANLAGENLEITUNGEN, HFO1234YF GAS TEILEDIAGRAMM")
-part-diagram-12-0305-02.webp "ASTON MARTIN DB9 (2016) HVAC-EINHEIT TEILEDIAGRAMM")
-part-diagram-12-0404-02.webp "ASTON MARTIN DB9 (2016) SENSOREN TEILEDIAGRAMM")
-part-diagram-13-0101-02.webp "ASTON MARTIN DB9 (2016) KOMBIINSTRUMENT TEILEDIAGRAMM")
-part-diagram-13-0102-01.webp "ASTON MARTIN DB9 (2016) SAT-NAV-MONTAGE TEILEDIAGRAMM")
-part-diagram-13-0102-02.webp "ASTON MARTIN DB9 (2016) NAVI-DISPLAY TEILEDIAGRAMM")
-part-diagram-13-0601-01.webp "ASTON MARTIN DB9 (2016) VERKEHRSHORN TEILEDIAGRAMM")
-part-diagram-13-1301-00.webp "ASTON MARTIN DB9 (2016) EINPARKHILFE TEILEDIAGRAMM")
-part-diagram-13-1400-00.webp "ASTON MARTIN DB9 (2016) REIFENDRUCKMODUL TEILEDIAGRAMM")
-part-diagram-14-0101-01.webp "ASTON MARTIN DB9 (2016) BATTERIE TEILEDIAGRAMM")
-part-diagram-15-0101-01.webp "ASTON MARTIN DB9 (2016) INFOTAINMENT-HAUPTEINHEIT TEILEDIAGRAMM")
-part-diagram-15-0101-10.webp "ASTON MARTIN DB9 (2016) ICE-STEUERGERÄT, 16MY EINGESCHALTET TEILEDIAGRAMM")
-part-diagram-15-0102-01.webp "ASTON MARTIN DB9 (2016) MP3 MEDIENSUBSYSTEM TEILEDIAGRAMM")
-part-diagram-15-0103-01.webp "ASTON MARTIN DB9 (2016) FUNKEMPFÄNGER TEILEDIAGRAMM")
-part-diagram-150104-30.webp "ASTON MARTIN DB9 (2016) INFOTAINMENT-STEUERUNG, 16MY TEILEDIAGRAMM")
-part-diagram-15-0201-02.webp "ASTON MARTIN DB9 (2016) RADIOANTENNE TEILEDIAGRAMM")
-part-diagram-15-0201-02a.webp "ASTON MARTIN DB9 (2016) RADIOANTENNE, 14.5MY TEILEDIAGRAMM")
-part-diagram-150202.webp "ASTON MARTIN DB9 (2016) DAB-TUNER, 14.5MY TEILEDIAGRAMM")
-part-diagram-15-0202-12.webp "ASTON MARTIN DB9 (2016) NICHT SDARS-BLINDPLATTE TEILEDIAGRAMM")
-part-diagram-15-0301-04.webp "ASTON MARTIN DB9 (2016) LAUTSPRECHER, B&O TEILEDIAGRAMM")
-part-diagram-15-0301-32.webp "ASTON MARTIN DB9 (2016) LAUTSPRECHER, ALPINE TEILEDIAGRAMM")
-part-diagram-15-0302-04.webp "ASTON MARTIN DB9 (2016) VERSTÄRKER, B&O, COUPE TEILEDIAGRAMM")
-part-diagram-15-0302-05.webp "ASTON MARTIN DB9 (2016) VERSTÄRKER, B&O, VOLANTE TEILEDIAGRAMM")
-part-diagram-15-0302-16c.webp "ASTON MARTIN DB9 (2016) P3 VERSTÄRKER, B&O, 16MY, COUPÉ TEILEDIAGRAMM")
-part-diagram-15-0302-16v.webp "ASTON MARTIN DB9 (2016) P3 VERSTÄRKER, B&O, 16MY, VOLANTE TEILEDIAGRAMM")
-part-diagram-15-0302-32.webp "ASTON MARTIN DB9 (2016) VERSTÄRKER, ALPINE, COUPÉ TEILEDIAGRAMM")
-part-diagram-15-0302-33.webp "ASTON MARTIN DB9 (2016) VERSTÄRKER, ALPINE, VOLANTE TEILEDIAGRAMM")
-part-diagram-17-0101-01.webp "ASTON MARTIN DB9 (2016) SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-17-0104-01.webp "ASTON MARTIN DB9 (2016) SEITLICHE REPEATER TEILEDIAGRAMM")
-part-diagram-17-0105-11.webp "ASTON MARTIN DB9 (2016) VORDERE SEITENMARKIERUNGEN TEILEDIAGRAMM")
-part-diagram-17-0201-06.webp "ASTON MARTIN DB9 (2016) INNENBELEUCHTUNG, COUPÉ TEILEDIAGRAMM")
-part-diagram-17-0201-08.webp "ASTON MARTIN DB9 (2016) INNENBELEUCHTUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-17-0301-01.webp "ASTON MARTIN DB9 (2016) RÜCKLEUCHTEN TEILEDIAGRAMM")
-part-diagram-17-0304-01.webp "ASTON MARTIN DB9 (2016) HOCHMONTIERTES BREMSLICHT TEILEDIAGRAMM")
-part-diagram-17-0305-01.webp "ASTON MARTIN DB9 (2016) SEITENMARKIERUNGEN HINTEN TEILEDIAGRAMM")
-part-diagram-17-0306-01.webp "ASTON MARTIN DB9 (2016) RÜCKSTRAHLER TEILEDIAGRAMM")
-part-diagram-17-0308-01.webp "ASTON MARTIN DB9 (2016) KENNZEICHENLEUCHTEN TEILEDIAGRAMM")
-part-diagram-17-0400-00.webp "ASTON MARTIN DB9 (2016) REGEN- UND TAGESLICHTSENSOR TEILEDIAGRAMM")
-part-diagram-18-0101-02.webp "ASTON MARTIN DB9 (2016) KABELBAUM VORNE UND IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-18-0102-02.webp "ASTON MARTIN DB9 (2016) IP-KABELBAUM TEILEDIAGRAMM")
-part-diagram-18-0103-06.webp "ASTON MARTIN DB9 (2016) KÖRPERGESCHIRR, COUPÉ TEILEDIAGRAMM")
-part-diagram-18-0103-08.webp "ASTON MARTIN DB9 (2016) KÖRPERGESCHIRR, VOLANTE TEILEDIAGRAMM")
-part-diagram-18-0104-04.webp "ASTON MARTIN DB9 (2016) HECKKABELBAUM, COUPÉ TEILEDIAGRAMM")
-part-diagram-18-0104-05.webp "ASTON MARTIN DB9 (2016) HECKKABELBAUM, VOLANTE TEILEDIAGRAMM")
-part-diagram-18-0106-02.webp "ASTON MARTIN DB9 (2016) SICHERUNGSKASTEN IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-180108-06.webp "ASTON MARTIN DB9 (2016) BATTERIEKABEL TEILEDIAGRAMM")
-part-diagram-18-0109-02.webp "ASTON MARTIN DB9 (2016) SICHERUNGSKASTEN IM FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-18-0110-01.webp "ASTON MARTIN DB9 (2016) SICHERUNGSKASTEN IM LADERAUM TEILEDIAGRAMM")
-part-diagram-18-0111-01.webp "ASTON MARTIN DB9 (2016) MOTORKABELBAUM TEILEDIAGRAMM")
-part-diagram-180112-01.webp "ASTON MARTIN DB9 (2016) GETRIEBEKABELBAUM TEILEDIAGRAMM")
-part-diagram-180114-02.webp "ASTON MARTIN DB9 (2016) TÜRGESCHIRR TEILEDIAGRAMM")
-part-diagram-180301-02.webp "ASTON MARTIN DB9 (2016) IP-SWITCHES TEILEDIAGRAMM")
-part-diagram-18-0302-02.webp "ASTON MARTIN DB9 (2016) TÜRMONTIERTE SCHALTER TEILEDIAGRAMM")
-part-diagram-18-0303-03.webp "ASTON MARTIN DB9 (2016) SITZVERSTELLSCHALTER TEILEDIAGRAMM")
-part-diagram-18-0304-01.webp "ASTON MARTIN DB9 (2016) MITTELKONSOLENSCHALTER, BIS 16MY TEILEDIAGRAMM")
-part-diagram-180304-20.webp "ASTON MARTIN DB9 (2016) MITTELKONSOLENSCHALTER, 16MY EIN TEILEDIAGRAMM")
-part-diagram-18-0314-05.webp "ASTON MARTIN DB9 (2016) BODENKONSOLENSCHALTER TEILEDIAGRAMM")
-part-diagram-18-0401-04.webp "ASTON MARTIN DB9 (2016) STECKDOSE TEILEDIAGRAMM")
-part-diagram-19-0101-01.webp "ASTON MARTIN DB9 (2016) ALARMSENSOREN TEILEDIAGRAMM")
-part-diagram-19-0102-01.webp "ASTON MARTIN DB9 (2016) ALARMHUPEN & SIRENEN TEILEDIAGRAMM")
-part-diagram-19-0103-02.webp "ASTON MARTIN DB9 (2016) CAT 5-TRACKER TEILEDIAGRAMM")
-part-diagram-190103-02a.webp "ASTON MARTIN DB9 (2016) COBRA CAT 5 TRACKER, 14.5MY TEILEDIAGRAMM")
-part-diagram-19-0201-02.webp "ASTON MARTIN DB9 (2016) RKE TEILEDIAGRAMM")
-part-diagram-19-0701-01.webp "ASTON MARTIN DB9 (2016) NAVIGATIONSMODUL TEILEDIAGRAMM")
-part-diagram-19-0702-04.webp "ASTON MARTIN DB9 (2016) GPS-ANTENNE TEILEDIAGRAMM")
-part-diagram-19-0803-01.webp "ASTON MARTIN DB9 (2016) MIKROFON, TELEFON-TEILEDIAGRAMM")
-part-diagram-19-1001-02.webp "ASTON MARTIN DB9 (2016) TEILEDIAGRAMM FÜR ELEKTRONISCHES TÜRMODUL")
-part-diagram-19-1701-02.webp "ASTON MARTIN DB9 (2016) BLUETOOTH-MODUL TEILEDIAGRAMM")
-part-diagram-00-0101-01.webp "ASTON MARTIN DB9 (2016) AUßENETIKETTEN TEILEDIAGRAMM")
-part-diagram-00-0101-02.webp "ASTON MARTIN DB9 (2016) INNENETIKETTEN TEILEDIAGRAMM")
-part-diagram-00-0101-03.webp "ASTON MARTIN DB9 (2016) ETIKETTEN UNTER DER MOTORHAUBE TEILEDIAGRAMM")
-part-diagram-00-0103-01.webp "ASTON MARTIN DB9 (2016) BEDIENUNGSANLEITUNG TEILEDIAGRAMM")
-part-diagram-00-0201-04.webp "ASTON MARTIN DB9 (2016) NOTFALLAUSRÜSTUNG TEILEDIAGRAMM")
-part-diagram-01-0101-04-1.webp "ASTON MARTIN DB9 (2016) UNTERBODEN TEILEDIAGRAMM")
-part-diagram-01-0101-04-2.webp "ASTON MARTIN DB9 (2016) UNTERBODEN, HECK, COUPÉ TEILEDIAGRAMM")
-part-diagram-01-0101-05.webp "ASTON MARTIN DB9 (2016) UNTERBODEN, HINTEN, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-0102.webp "ASTON MARTIN DB9 (2016) ARMATURENBRETT UND VERKLEIDUNG, COUPÉ TEILEDIAGRAMM")
-part-diagram-01-0102-08.webp "ASTON MARTIN DB9 (2016) ARMATURENBRETT UND VERKLEIDUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-0103-01.webp "ASTON MARTIN DB9 (2016) VORDERE STRUKTUR TEILEDIAGRAMM")
-part-diagram-01-0104-04.webp "ASTON MARTIN DB9 (2016) DACH, COUPÉ TEILEDIAGRAMM")
-part-diagram-01-0104-05.webp "ASTON MARTIN DB9 (2016) WINDSCHUTZSCHEIBEN-AUßENRAHMEN, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-0105-04.webp "ASTON MARTIN DB9 (2016) KAROSSERIESEITE, COUPÉ TEILEDIAGRAMM")
-part-diagram-01-0105-05.webp "ASTON MARTIN DB9 (2016) KÖRPERSEITE, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-0106-04.webp "ASTON MARTIN DB9 (2016) TÜRÖFFNUNGSRAHMEN, COUPÉ TEILEDIAGRAMM")
-part-diagram-01-0106-05.webp "ASTON MARTIN DB9 (2016) TÜRÖFFNUNGSRAHMEN, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-0108-04.webp "ASTON MARTIN DB9 (2016) KAROSSERIE-HECK, COUPÉ TEILEDIAGRAMM")
-part-diagram-01-0108-05.webp "ASTON MARTIN DB9 (2016) KAROSSERIEHECK, VOLANTE TEILEDIAGRAMM")
-part-diagram-01-0110-04-1.webp "ASTON MARTIN DB9 (2016) ZUSATZTEILE, COUPÉ, SEITE 1 TEILEDIAGRAMM")
-part-diagram-01-0110-04-2.webp "ASTON MARTIN DB9 (2016) ZUSATZTEILE, COUPÉ, SEITE 2 TEILEDIAGRAMM")
-part-diagram-01-0110-05-1.webp "ASTON MARTIN DB9 (2016) ZUSATZTEILE, VOLANTE, SEITE 1 TEILEDIAGRAMM")
