aston martin db9 (2017) zusatzteile, coupé, seite 2 teilediagramm

01-0110-04 - Zusatzteile, Coupé, Seite 2

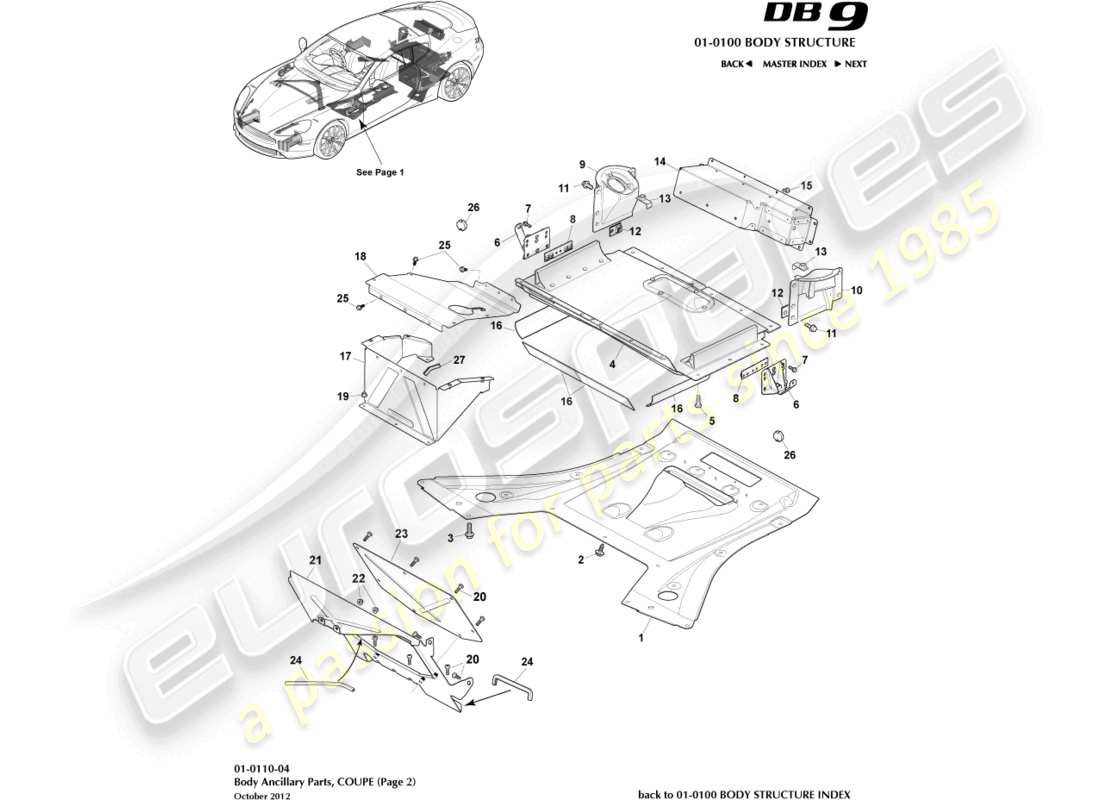

Aston Martin DB9 (2017) Anciliary Parts, Coupe, page 2 Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
                                                #
                                                Artikelnummer
                                                Beschreibung
                                                Schlüssel
                                                Preis
                                                # 1
                                                MPN: AD33-L17C857-BB
                                                SCHILD, ÖFFNUNG HINTERER STOßSTANGE
                                                SCHILD, ÖFFNUNG HINTERER STOßSTANGE Genuine Aston Martin – Neu (bestellen)
                                                # 2
                                                MPN: 7G33-108256-AA
                                                SCHRAUBE, M8X21
                                                aus £0,49
                                                aus £0,49
                                                M8 X 21 HEX PLA PIL Genuine Aston Martin – Neu (bestellen)
                                                HINTERE UNTERBODENSCHRAUBEN Genuine Ferrari Teil – Neu (bestellen)
                                                # 3
                                                MPN: 702210
                                                BOLZEN, M10X30
                                                Ersetzung
                                                Ersetzung
                                                Genuine Aston Martin (nicht mehr bestellbar)
                                                # 4
                                                MPN: FD33-38580-AA
                                                VERKLEIDUNG, KRAFTSTOFFTANKABTEIL, UNTEN
                                                VERKLEIDUNG, KRAFTSTOFFTANKABTEIL, UNTEN Genuine Aston Martin – Neu (bestellen)
                                                # 5
                                                MPN: 703121
                                                SCHRAUBE, M8X20 SECHSKANT
                                                aus £0,47
                                                aus £0,47
                                                SCHRAUBE M8X20 SECHSKANTFLANSCH Genuine Aston Martin – Neu (bestellen)
                                                # 6
                                                MPN: 6G33-5D022-AD
                                                HALTERUNG, HINTERER HILFSRAHMENSTABILISATOR
                                                aus £37,70
                                                aus £37,70
                                                HALTER HINTEN SB/FR STAB Genuine Aston Martin – Neu (bestellen)
                                                # 7
                                                MPN: 703120
                                                SCHRAUBE, M8X25 SECHSKANTFLANSCH
                                                aus £3,37
                                                aus £3,37
                                                SCHRAUBE M8X25 HEX FLNG Genuine Aston Martin – Neu (bestellen)
                                                ZWISCHENHITZESCHILDSCHRAUBEN Genuine Ferrari Teil – Neu (bestellen)
                                                # 8
                                                MPN: 6G33-5N394-AB
                                                ANSCHLUSSPLATTE, STABILISATORHALTERUNG DES HINTEREN HILFSRAHMENS
                                                aus £9,82
                                                aus £9,82
                                                NUTPLATENHALTERUNG HINTEN SBF Genuine Aston Martin – Neu (bestellen)
                                                # 9
                                                MPN: 6G33-18A000-AD
                                                MITGLIED, HINTERE STOSSDÄMPFERBEFESTIGUNG RECHTS
                                                aus £306,96
                                                aus £306,96
                                                MBR HINTERER STOSSDÄMPFER ABS MTNG Genuine Aston Martin – Neu (bestellen)
                                                MBR HINTERER STOSSDÄMPFER ABS MTNG Genuine Aston Martin – Gebraucht auf Lager
                                                # 10
                                                MPN: 6G33-18A001-AD
                                                MITGLIED, HINTERE STOSSDÄMPFER-SBSORBER-MONTAGE LINKS
                                                aus £306,96
                                                aus £306,96
                                                MBR HINTERER STOSSDÄMPFER ABS MTNG Genuine Aston Martin – Neu (bestellen)
                                                MBR HINTERER STOSSDÄMPFER ABS MTNG Genuine Aston Martin – Gebraucht auf Lager
                                                # 11
                                                MPN: W500443-S442
                                                SCHRAUBE, M12X35 SECHSKANTFLANSCHKOPF
                                                SCHRAUBE, M12X35, SECHSKANTFLANSCHKOPF Genuine Aston Martin – Neu (bestellen)
                                                # 12
                                                MPN: 6G33-80997-AA
                                                MUTTERPLATTE, M12 HINTERE DÄMPFERMONTAGE, VORNE
                                                aus £3,78
                                                aus £3,78
                                                MUTTERPLATTE HINTEN DMPR MNT Genuine Aston Martin – Neu (bestellen)
                                                # 13
                                                MPN: 4G43-501B0-AC
                                                MUTTERPLATTE, HINTERER HILFSRAHMEN M14
                                                aus £9,31
                                                aus £9,31
                                                Mutternplatte hinten, Rahmen hinten Genuine Aston Martin – Neu (bestellen)
                                                # 14
                                                MPN: 7G43-14A162-AE
                                                FACH, REIFENFÜLLGERÄT
                                                FACH, REIFENFÜLLGERÄT Genuine Aston Martin – Neu (bestellen)
                                                # 15
                                                MPN: 701553
                                                SCHRAUBE, M6X20 LINSENKOPF
                                                aus £0,47
                                                aus £0,47
                                                SCHRAUBE M6X16 PAN HD Genuine Aston Martin – Neu (bestellen)
                                                # 16
                                                MPN: 4G43-9N070-AB
                                                ISOLIERUNG, KRAFTSTOFFTANKSTÜTZUNG
                                                aus £1,55
                                                aus £1,55
                                                ISOLIERUNG, KRAFTSTOFFTANKSTÜTZUNG Genuine Aston Martin – Neu (bestellen)
                                                # 17
                                                MPN: CD33-67518-AB
                                                VERKLEIDUNG, RÜCKSITZ-FERSENBRETT, RECHTS
                                                aus £186,44
                                                aus £186,44
                                                PAN HINTEN ST HL BD RH Genuine Aston Martin – Neu (bestellen)
                                                # 17
                                                MPN: ED33-67518-AA
                                                VERKLEIDUNG, RÜCKSITZ-FERSENBRETT, RECHTS
                                                14.5MY
                                                aus £162,38
                                                aus £162,38
                                                PAN HINTEN ST HL BD RH Genuine Aston Martin – Neu (bestellen)
                                                # 18
                                                MPN: CD33-10N660-AB
                                                PANEL, BATTERIEABDECKUNG
                                                aus £220,81
                                                aus £220,81
                                                PANEL, BATTERIEABDECKUNG Genuine Aston Martin – Neu (bestellen)
                                                # 18
                                                MPN: ED33-10N660-AA
                                                PANEL, BATTERIEABDECKUNG
                                                14.5MY
                                                aus £98,48
                                                aus £98,48
                                                PANEL, BATTERIEABDECKUNG Genuine Aston Martin – Neu (bestellen)
                                                # 19
                                                MPN: 703163
                                                MUTTER, M6, FLANSCHVERRIEGELUNG
                                                aus £0,47
                                                aus £0,47
                                                Mutter M6 Flanschsicherung Genuine Aston Martin – Neu (bestellen)
                                                # 20
                                                MPN: 702637
                                                SCHRAUBE, SKT-KNOPF HD, M6X20MM
                                                aus £0,47
                                                aus £0,47
                                                SCHRAUBE M6X20 INBUS HD Genuine Aston Martin – Neu (bestellen)
                                                # 21
                                                MPN: 4G43-111C61-AE
                                                PANEL, DUMMY BODEN VORNE, RHD
                                                aus £137,21
                                                aus £137,21
                                                Blende vorne Genuine Aston Martin – Neu (bestellen)
                                                Blende vorne Genuine Aston Martin – Gebraucht auf Lager
                                                # 21
                                                MPN: 9G43-111C60-GF
                                                PANEL, DUMMY-BODEN VORNE, LINKS
                                                aus £249,49
                                                aus £249,49
                                                Blende vorne Genuine Aston Martin – Neu (bestellen)
                                                # 22
                                                MPN: 703169
                                                Nuss, M6
                                                aus £0,71
                                                aus £0,71
                                                Dieses Teil ersetzt die Teilenummer 703168
                                                MUTTER M6 SECHSKANTFLANSCH Genuine Aston Martin – Neu (bestellen)
                                                # 23
                                                MPN: 4G43-111B48-AB
                                                PANEL, DUMMY-BODENABDECKUNG VORNE
                                                aus £14,91
                                                aus £14,91
                                                Blende für Bodenabdeckung FT Genuine Aston Martin – Neu (bestellen)
                                                Blende für Bodenabdeckung FT Genuine Aston Martin – Gebraucht auf Lager
                                                # 24
                                                MPN: 37-86250
                                                KANTENSCHUTZSTREIFEN
                                                170mm Oben, 180mm Unten
                                                KANTENSCHUTZSTREIFEN Genuine Aston Martin – Neu (bestellen)
                                                # 25
                                                MPN: 703265
                                                SCHRAUBE, M6X16 SECHSKANTKOPF
                                                aus £0,47
                                                aus £0,47
                                                SCHRAUBE M6X16 HEX HD Genuine Aston Martin – Neu (bestellen)
                                                # 26
                                                MPN: AD43-F16346-BB
                                                ABSTANDSHALTER
                                                11.5mm
                                                aus £10,17
                                                aus £10,17
                                                ABSTANDSHALTER Genuine Aston Martin – Neu (bestellen)
                                                # 26
                                                MPN: AD43-F16347-BB
                                                ABSTANDSHALTER
                                                10.5mm
                                                aus £10,17
                                                aus £10,17
                                                ABSTANDSHALTER Genuine Aston Martin – Neu (bestellen)
                                                # 26
                                                MPN: AD43-F16348-BB
                                                ABSTANDSHALTER
                                                9.5mm
                                                aus £10,17
                                                aus £10,17
                                                ABSTANDSHALTER Genuine Aston Martin – Neu (bestellen)
                                                # 26
                                                MPN: AD43-F16349-BB
                                                ABSTANDSHALTER
                                                8.5mm
                                                aus £10,17
                                                aus £10,17
                                                ABSTANDSHALTER Genuine Aston Martin – Neu (bestellen)
                                                # 26
                                                MPN: AD43-F16350-BB
                                                ABSTANDSHALTER
                                                7.5mm
                                                aus £10,17
                                                aus £10,17
                                                ABSTANDSHALTER Genuine Aston Martin – Neu (bestellen)
                                                # 26
                                                MPN: AD43-F16351-BB
                                                ABSTANDSHALTER
                                                6.5mm
                                                aus £9,27
                                                aus £9,27
                                                DISTANZSTÜCK, VERRIEGELUNGSSCHLIESSSTÜCK Genuine Aston Martin – Neu (bestellen)
                                                # 26
                                                MPN: DG43-F16352-BB
                                                ABSTANDSHALTER
                                                5.5mm
                                                aus £12,94
                                                aus £12,94
                                                DISTANZSTÜCK, VERRIEGELUNGSSCHLIESSSTÜCK Genuine Aston Martin – Neu (bestellen)
                                                # 26
                                                MPN: DG43-F16353-BB
                                                ABSTANDSHALTER
                                                4.5mm
                                                aus £12,69
                                                aus £12,69
                                                DISTANZSTÜCK, VERRIEGELUNGSSCHLIESSSTÜCK Genuine Aston Martin – Neu (bestellen)
                                                # 27
                                                MPN: 4G43-18K261-AB
                                                KANTENSCHUTZSTREIFEN
                                                aus £3,78
                                                aus £3,78
                                                KANTENSCHUTZSTREIFEN Genuine Aston Martin – Neu (bestellen)
