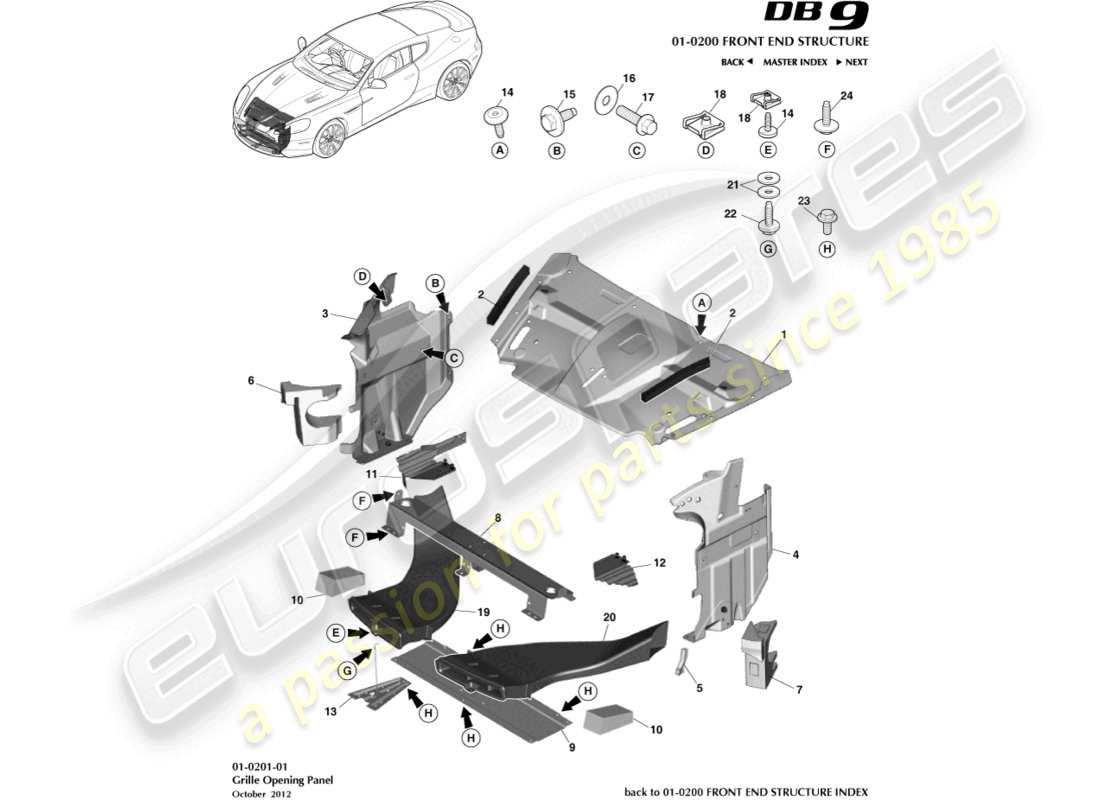

aston martin db9 (2017) gitteröffnungsplatte teilediagramm

01-0201-01 - Gitteröffnungsplatte

Aston Martin DB9 (2017) Grille Opening Panel Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
                                            #
                                            Artikelnummer
                                            Beschreibung
                                            Schlüssel
                                            Preis
                                            # 1
                                            MPN: DG43-8136-BB
                                            VERKLEIDUNG, KÜHLERVERSCHLUSS
                                            VERKLEIDUNG, KÜHLERVERSCHLUSS Genuine Aston Martin – Neu (bestellen)
                                            # -
                                            -
                                            Blindstopfen
                                            # 2
                                            MPN: CG43-403D62-AA
                                            DICHTUNG, OBERE PANEL
                                            aus £2,75
                                            aus £2,75
                                            SE OBERES PANEL VEN AIR Genuine Aston Martin – Neu (bestellen)
                                            # 3
                                            MPN: DG43-F01990-AC
                                            PANEL, LUFTVENTIL, RECHTS
                                            aus £140,69
                                            aus £140,69
                                            PANEL, ENTLÜFTUNGSLUFT, RH Genuine Aston Martin – Neu (bestellen)
                                            # 4
                                            MPN: DG43-F01991-AC
                                            PANEL, LÜFTUNG, LINKS
                                            PANEL, ENTLÜFTUNGSLUFT, LINKS Genuine Aston Martin – Neu (bestellen)
                                            # 5
                                            MPN: 4G43-L41041-AA
                                            KANTENSTREIFEN, SCHWARZ 2 X 40
                                            aus £6,27
                                            aus £6,27
                                            KANTENSTREIFEN Genuine Aston Martin – Neu (bestellen)
                                            # 6
                                            MPN: DG43-334610-AA
                                            SCHAUM, RH
                                            aus £38,88
                                            aus £38,88
                                            SCHAUM, RH Genuine Aston Martin – Neu (bestellen)
                                            # 7
                                            MPN: DG43-334611-AA
                                            SCHAUM, LH
                                            aus £38,88
                                            aus £38,88
                                            SCHAUM, LH Genuine Aston Martin – Neu (bestellen)
                                            # 8
                                            MPN: DG43-8052-AA
                                            ABDECKUNGSBAUGRUPPE, KÜHLERSTÜTZE UNTEN
                                            aus £179,23
                                            aus £179,23
                                            ABDECKUNG BAUGRUPPE KÜHLERHALTERUNG UNTEN Genuine Aston Martin – Neu (bestellen)
                                            # 9
                                            MPN: 8G43-2943751-AB
                                            TRÄGER, KÜHLERSTÜTZE UNTEN
                                            aus £41,30
                                            aus £41,30
                                            Kühlerträger unten Genuine Aston Martin – Neu (bestellen)
                                            # 10
                                            MPN: 8D33-42761-AA
                                            SCHAUMSTOFFPAD, ABDECKUNG, KÜHLERSTÜTZE
                                            aus £44,30
                                            aus £44,30
                                            ABDECKUNG ASY-RAD-UNTERSTÜTZUNG FOA Genuine Aston Martin – Neu (bestellen)
                                            # 11
                                            MPN: DG43-30908-AB
                                            VERSTEIFUNG, KINN RH
                                            aus £148,12
                                            aus £148,12
                                            VERSTEIFUNG, KINN RH Genuine Aston Martin – Neu (bestellen)
                                            # 12
                                            MPN: DG43-30907-AB
                                            VERSTEIFUNG, KINN LINKS
                                            aus £73,43
                                            aus £73,43
                                            VERSTEIFUNG, KINN LINKS Genuine Aston Martin – Neu (bestellen)
                                            # 13
                                            MPN: DG43-38B30-AB
                                            VERSTEIFUNG, ZENTRALES KINN
                                            VERSTEIFUNG, ZENTRALES KINN Genuine Aston Martin – Neu (bestellen)
                                            # 14
                                            MPN: 6G33-FA0115-AB-PK
                                            SCHRAUBE, M6 X 20
                                            PACKUNG MIT 20
                                            aus £12,00
                                            aus £12,00
                                            Dieses Teil ersetzt die Teilenummer 6G33-FA0115-AB
                                            SCREW-M6X20 PAKET 20 Genuine Aston Martin – Neu (bestellen)
                                            # 15
                                            MPN: 703139
                                            SCHRAUBE UND Scheibe, M8 X 20
                                            aus £1,90
                                            aus £1,90
                                            SCHRAUBE/ Scheibe M8X20 Genuine Aston Martin – Neu (bestellen)
                                            # 16
                                            MPN: 697452
                                            Scheibe, M8 X 24 SCHWARZ
                                            aus £4,39
                                            aus £4,39
                                            Scheibe M8 GROSSER AD Genuine Aston Martin – Neu (bestellen)
                                            # 17
                                            MPN: 703201
                                            SCHRAUBE, M8 X 30 SECHSKANTFLANSCH
                                            aus £0,47
                                            aus £0,47
                                            SCHRAUBE M8X30 HEX FLNG Genuine Aston Martin – Neu (bestellen)
                                            # 18
                                            MPN: 7G43-10609E-AA-PK
                                            FEDERCLIP, U-TYP SCHWARZ, M6
                                            PACKUNG MIT 10
                                            aus £5,08
                                            aus £5,08
                                            CLIP SPG M6 PK VON 10 Genuine Aston Martin – Neu auf Lager
                                            VORDERER UNTERWAGENCLIP Genuine Ferrari Teil – Neu (bestellen)
                                            # 19
                                            MPN: 8D33-2D207-AB
                                            KANAL, LINKS
                                            aus £103,27
                                            aus £103,27
                                            DCT BRK CNTR COOL LH Genuine Aston Martin – Neu (bestellen)
                                            # 20
                                            MPN: 8D33-2D206-AB
                                            KANAL, RH
                                            aus £103,27
                                            aus £103,27
                                            DCT BRK CNTR COOL RH Genuine Aston Martin – Neu (bestellen)
                                            # 21
                                            MPN: 697517
                                            Scheibe, GROSS, SCHWARZ
                                            Scheibe, HINTERRADVERKLEIDUNG Genuine Aston Martin – Neu (bestellen)
                                            # 22
                                            MPN: 702839-PK
                                            SCHRAUBE UND Scheibe, M6 X 20
                                            PACKUNG MIT 10
                                            aus £3,14
                                            aus £3,14
                                            SCHRAUBE&WSHR M6X20(10) Genuine Aston Martin – Neu (bestellen)
                                            # 23
                                            MPN: 703729
                                            SCHRAUBE, M6 X 16 SECHSKANTFLANSCH
                                            aus £0,47
                                            aus £0,47
                                            SCREW-M6X16 SECHSKANTFLANSCH Genuine Aston Martin – Neu (bestellen)
                                            # 24
                                            MPN: 703152-PK
                                            SCHRAUBE UND Scheibe, M6 X 20
                                            PACKUNG MIT 10
                                            aus £3,17
                                            aus £3,17
                                            SCHRAUBE/WSHR M6X20(10) Genuine Aston Martin – Neu (bestellen)
