aston martin db9 (2017) vorderradaufhängungsbaugruppe teilediagramm

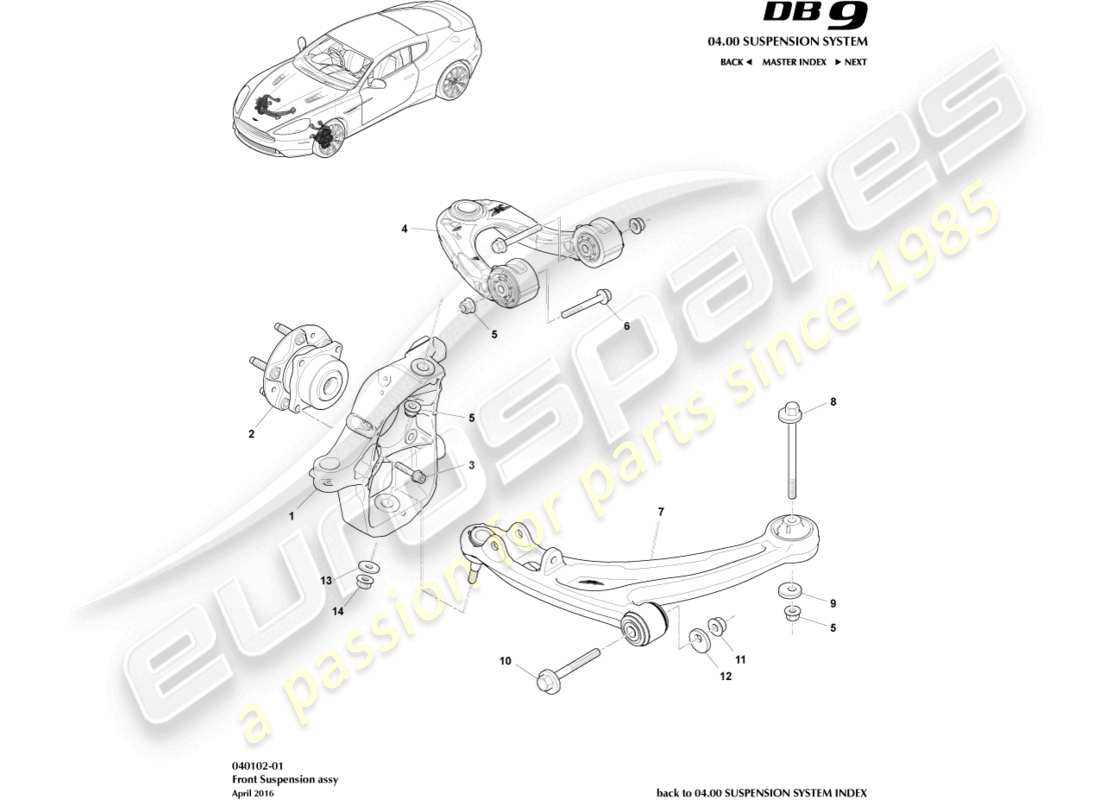

040102-01 - Vorderradaufhängungsbaugruppe

Aston Martin DB9 (2017) Front Suspension Assembly Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
                            #
                            Artikelnummer
                            Beschreibung
                            Schlüssel
                            Preis
                            # 1
                            MPN: 8D33-3K185-AC
                            Achsschenkel, vorne links
                            aus £1.112,03
                            aus £1.112,03
                            KNL MONTAGE VORDERRAD LINKS Genuine Aston Martin – Neu (bestellen)
                            # 1
                            MPN: 8D33-3K186-AC
                            Achsschenkel, vorne rechts
                            aus £1.112,03
                            aus £1.112,03
                            KNL MONTAGE VORDERRAD RECHTS Genuine Aston Martin – Neu (bestellen)
                            # 2
                            MPN: 4G43-2B663-AD
                            NABEN- UND LAGER-BAUGRUPPE
                            aus £332,62
                            aus £332,62
                            HB & BRG MONTAGE VORDERE BREMSE Genuine Aston Martin – Neu (bestellen)
                            # 3
                            MPN: 4G43-0783-AA-PK
                            BOLZEN, M10X55
                            5 pro Packung
                            aus £15,43
                            aus £15,43
                            BOLZEN M10X55 (5) Genuine Aston Martin – Neu (bestellen)
                            # 4
                            MPN: DG43-3084-BA
                            Querlenker, Vorderradaufhängung, oben rechts
                            aus £259,77
                            aus £259,77
                            ARMBAUGRUPPE, VORDERRADAUFHÄNGUNG, OBEN RECHTS Genuine Aston Martin – Neu (bestellen)
                            # 4
                            MPN: DG43-3091-BA
                            Querlenker, Vorderradaufhängung, oben links
                            aus £259,77
                            aus £259,77
                            ARMBAUGRUPPE, VORDERRADAUFHÄNGUNG, OBEN LINKS Genuine Aston Martin – Neu (bestellen)
                            # 5
                            MPN: 703565
                            MUTTER, M12 FLANSCH
                            aus £0,74
                            aus £0,74
                            Dieses Teil ersetzt die Teilenummer 699876
                            NUT-M12 SECHSKANTFLANSCH PLAS Genuine Aston Martin – Neu (bestellen)
                            # 6
                            MPN: 703180
                            BOLZEN, M12X90 FLANSCH
                            BOLZEN, M12 X 90 Genuine Aston Martin – Neu (bestellen)
                            # 7
                            MPN: 8G33-3A052-AB
                            Querlenker, Vorderradaufhängung, unten rechts
                            aus £447,23
                            aus £447,23
                            VORDERE UNTERE ARMBAUGRUPPE Genuine Aston Martin – Neu (bestellen)
                            # 7
                            MPN: 8G33-3A053-AB
                            Querlenker, Vorderradaufhängung, unten links
                            aus £447,23
                            aus £447,23
                            VORDERE UNTERE ARMBAUGRUPPE Genuine Aston Martin – Neu (bestellen)
                            # 8
                            MPN: 4G43-3B236-BB
                            BOLZEN, M12 EXZENTRISCH
                            aus £39,38
                            aus £39,38
                            Nocken- und Bolzenbaugruppe vorne Genuine Aston Martin – Neu (bestellen)
                            # 9
                            MPN: 4G43-3B237-BB
                            Scheibe, M12 EXZENTRISCH
                            aus £6,75
                            aus £6,75
                            Scheibe M12 EXZENTRISCH Genuine Aston Martin – Neu (bestellen)
                            # 10
                            MPN: 4G43-3B236-CB
                            BOLZEN, M14 CAM
                            aus £16,53
                            aus £16,53
                            Nockenbolzen M14 Genuine Aston Martin – Neu (bestellen)
                            # 11
                            MPN: 704596
                            MUTTER, M14 FLANSCH
                            aus £0,77
                            aus £0,77
                            Dieses Teil ersetzt die Teilenummer 701337
                            MUTTER M14 HEX FLNG P/T Genuine Aston Martin – Neu (bestellen)
                            # 12
                            MPN: 4G43-3B237-CA
                            Scheibe, NOCKEN
                            aus £6,54
                            aus £6,54
                            Scheibe - VORDERES LCA Genuine Aston Martin – Neu auf Lager
                            # 13
                            MPN: GG33-39078-AA
                            Scheibe
                            aus £10,24
                            aus £10,24
                            Scheibe Genuine Aston Martin – Neu (bestellen)
                            # 14
                            MPN: 703565
                            MUTTER, M12 HEX
                            aus £0,74
                            aus £0,74
                            Dieses Teil ersetzt die Teilenummer 699876
                            NUT-M12 SECHSKANTFLANSCH PLAS Genuine Aston Martin – Neu (bestellen)
