aston martin dbs (2008) getriebe, schaltgetriebe teilediagramm

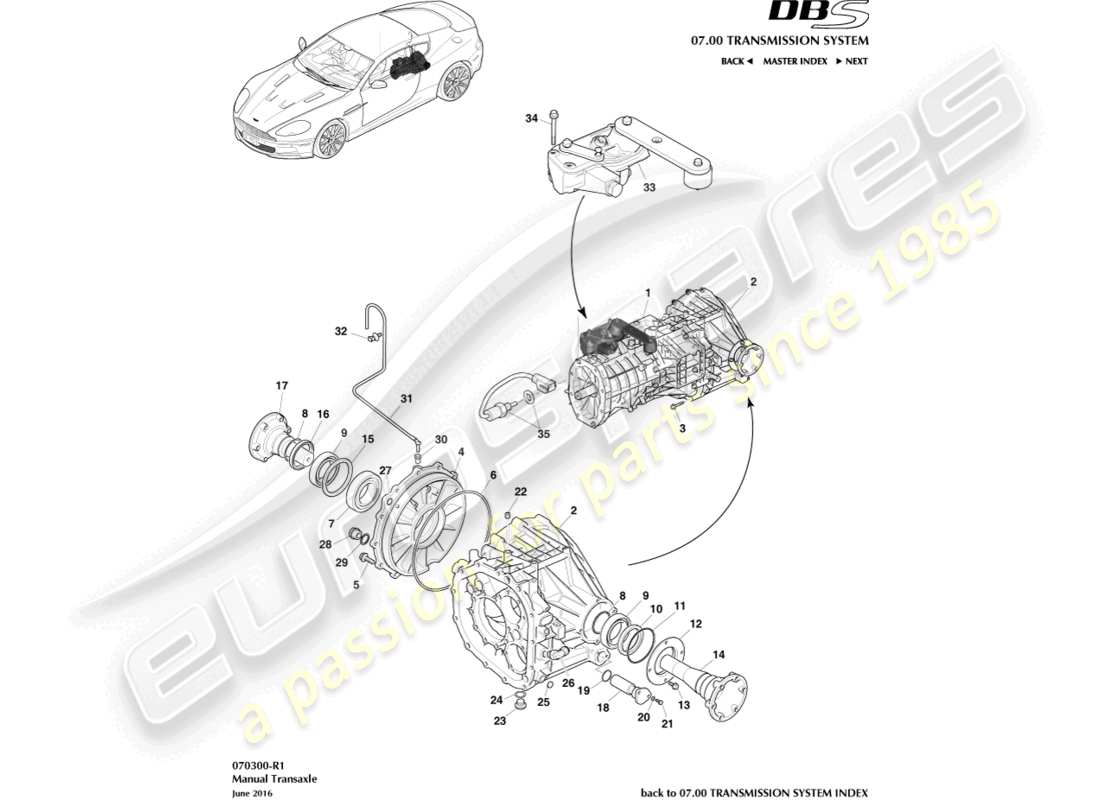

070300-R1 - Getriebe, Schaltgetriebe

Aston Martin DBS (2008) Transaxle, Manual Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
                                                                        #
                                                                        Artikelnummer
                                                                        Beschreibung
                                                                        Schlüssel
                                                                        Preis
                                                                        # 1
                                                                        MPN: 8D33-7002-AD
                                                                        GETRIEBEBAUGRUPPE KOMPLETT, HANDBUCH
                                                                        GETRIEBEBAUGRUPPE KOMPLETT, HANDBUCH Genuine Aston Martin – Neu (bestellen)
                                                                        # 2
                                                                        MPN: 4G43-27-10611
                                                                        GEHÄUSE, DIFFERENZIAL
                                                                        aus £3.014,12
                                                                        aus £3.014,12
                                                                        GEHÄUSE, DIFFERENZIAL Genuine Aston Martin – Neu (bestellen)
                                                                        # 3
                                                                        MPN: 702815
                                                                        BOLZEN M8X30, HEX FLG
                                                                        Trans zu Diff
                                                                        aus £3,09
                                                                        aus £3,09
                                                                        BOLZEN M8 X 30 Genuine Aston Martin – Neu (bestellen)
                                                                        # 4
                                                                        MPN: 4G43-27-10606
                                                                        ABDECKUNG, DIFFERENTIAL
                                                                        aus £951,28
                                                                        aus £951,28
                                                                        ABDECKUNG, DIFFERENTIAL Genuine Aston Martin – Neu (bestellen)
                                                                        # 5
                                                                        MPN: 702815
                                                                        BOLZEN, M8 X 30
                                                                        aus £3,09
                                                                        aus £3,09
                                                                        BOLZEN M8 X 30 Genuine Aston Martin – Neu (bestellen)
                                                                        # 6
                                                                        MPN: 4G43-27-10607
                                                                        DICHTUNG, ABDECKUNG
                                                                        aus £73,75
                                                                        aus £73,75
                                                                        DICHTUNG, ABDECKUNG Genuine Aston Martin – Neu (bestellen)
                                                                        # 7
                                                                        MPN: 4G43-27-10605
                                                                        LAGER, DIFFERENZAUSGANG
                                                                        aus £188,38
                                                                        aus £188,38
                                                                        LAGER, DIFFERENZAUSGANG Genuine Aston Martin – Neu (bestellen)
                                                                        # 8
                                                                        MPN: 702813
                                                                        SHIM
                                                                        aus £2,61
                                                                        aus £2,61
                                                                        SHIM Genuine Aston Martin – Neu (bestellen)
                                                                        # 9
                                                                        MPN: 4G43-27-10603
                                                                        LAGER, DIFF-AUSGANGSWELLE
                                                                        aus £125,22
                                                                        aus £125,22
                                                                        LAGER, DIFFERENTIAL-ABGANGSWELLE Genuine Aston Martin – Neu (bestellen)
                                                                        # 10
                                                                        MPN: 4G43-27-10483
                                                                        DICHTUNG, LIPPE, 55 X 72 X 8
                                                                        aus £45,58
                                                                        aus £45,58
                                                                        DICHTUNG-DIFFOUTPUT-LINKS Genuine Aston Martin – Neu (bestellen)
                                                                        # 11
                                                                        MPN: 4G43-27-10482
                                                                        O-RING, 2.62 X 75.87
                                                                        aus £7,38
                                                                        aus £7,38
                                                                        O-RING 2.62 X 75.87 Genuine Aston Martin – Neu (bestellen)
                                                                        # 12
                                                                        MPN: 4G43-27-10602
                                                                        HALTERUNG, LAGER DER DIF-AUSGANGSWELLE
                                                                        aus £58,97
                                                                        aus £58,97
                                                                        HALTERUNG, LAGER DER DIF-AUSGANGSWELLE Genuine Aston Martin – Neu (bestellen)
                                                                        # 13
                                                                        MPN: 702812
                                                                        BOLZEN, M6 X 16 FLANSCHKOPF
                                                                        aus £0,73
                                                                        aus £0,73
                                                                        BOLZEN M6 X 16 FLANSCH Genuine Aston Martin – Neu (bestellen)
                                                                        # 14
                                                                        MPN: 4G43-27-10600
                                                                        Abtriebswelle, Differential auf der linken Seite
                                                                        aus £731,13
                                                                        aus £731,13
                                                                        O'PUT-WELLE-LINKS-SEITE Genuine Aston Martin – Neu (bestellen)
                                                                        # 15
                                                                        MPN: 702814
                                                                        SHIM
                                                                        aus £101,80
                                                                        aus £101,80
                                                                        SHIM Genuine Aston Martin – Neu (bestellen)
                                                                        # 16
                                                                        MPN: 4G43-27-10604
                                                                        DICHTUNG, AUSGANGSDIFFERENZIAL RECHTS
                                                                        aus £45,13
                                                                        aus £45,13
                                                                        DICHTUNG-DIFFOUTPUT SHFT Genuine Aston Martin – Neu (bestellen)
                                                                        # 17
                                                                        MPN: 4G43-27-10601
                                                                        Abtriebswelle, Differential rechts
                                                                        aus £533,88
                                                                        aus £533,88
                                                                        Abtriebswelle – rechte Seite Genuine Aston Martin – Neu (bestellen)
                                                                        # 18
                                                                        MPN: 4G43-27-10490
                                                                        FILTER, ÖL, GETRIEBE
                                                                        aus £122,50
                                                                        aus £122,50
                                                                        Ölfilter Genuine Aston Martin – Neu (bestellen)
                                                                        # 19
                                                                        MPN: 4G43-27-10491
                                                                        O-RING, 2.62 X 20.63
                                                                        aus £2,71
                                                                        aus £2,71
                                                                        O-RING, 2.62X20.63 Genuine Aston Martin – Neu auf Lager
                                                                        # 20
                                                                        MPN: 702821
                                                                        Scheibe, 5.3 X 0.5
                                                                        aus £2,53
                                                                        aus £2,53
                                                                        Scheibe, 5.3X0.5 Genuine Aston Martin – Neu (bestellen)
                                                                        # 21
                                                                        MPN: 4G43-27-10492
                                                                        SCHRAUBE, M5 X 0.8 X 12
                                                                        aus £1,90
                                                                        aus £1,90
                                                                        SCHRAUBE M5 X 12 Genuine Aston Martin – Neu (bestellen)
                                                                        # 22
                                                                        MPN: 702817
                                                                        STELLSCHRAUBE, M8 X 10
                                                                        aus £4,26
                                                                        aus £4,26
                                                                        STELLSCHRAUBE, M8X10 Genuine Aston Martin – Neu (bestellen)
                                                                        # 23
                                                                        MPN: 702819
                                                                        Stopfen, Ölablass
                                                                        Stopfen, Ölablass Genuine Aston Martin – Neu (bestellen)
                                                                        # 24
                                                                        MPN: 702820
                                                                        Scheibe, ÖLABLASSSCHRAUBE
                                                                        Scheibe, ÖLABLASSSCHRAUBE Genuine Aston Martin – Neu (bestellen)
                                                                        # 25
                                                                        MPN: 702818
                                                                        Stecker
                                                                        aus £2,04
                                                                        aus £2,04
                                                                        Stecker Genuine Aston Martin – Neu (bestellen)
                                                                        # 26
                                                                        MPN: 4G43-27-10609
                                                                        ADAPTER 90°, TRANS-KÜHLROHR
                                                                        ROHR, TRANSKÜHLUNG, 90° Genuine Aston Martin – Neu (bestellen)
                                                                        # 27
                                                                        MPN: 4G43-27-10502
                                                                        O-RING 2.62 X 9.92
                                                                        aus £1,07
                                                                        aus £1,07
                                                                        O-RING 2.69 X 9.92 Genuine Aston Martin – Neu (bestellen)
                                                                        # 28
                                                                        MPN: 4G43-27-10493
                                                                        STOPFEN, ÖLSTAND M22X1.5
                                                                        aus £8,56
                                                                        aus £8,56
                                                                        STOPFEN – ÖLSTAND M22 Genuine Aston Martin – Neu (bestellen)
                                                                        # 29
                                                                        MPN: 4G43-27-10245
                                                                        DICHTUNG, FLACH 22 X 28 X 1.5
                                                                        aus £2,67
                                                                        aus £2,67
                                                                        DICHTUNG, FLACH 22X28X1.5 Genuine Aston Martin – Neu (bestellen)
                                                                        # 30
                                                                        MPN: 4G43-27-10610
                                                                        ADAPTER, ENTLÜFTUNGSROHR, GETRIEBE
                                                                        ADAPTER, ENTLÜFTUNGSROHR, GETRIEBE Genuine Aston Martin – Neu (bestellen)
                                                                        # 31
                                                                        MPN: 4G43-7A245-CA
                                                                        ROHR, ENTLÜFTER, TRANSAXLE, HANDBUCH
                                                                        aus £10,78
                                                                        aus £10,78
                                                                        ROHR, ENTLÜFTER, TRANSAXLE, HANDBUCH Genuine Aston Martin – Neu (bestellen)
                                                                        # 32
                                                                        MPN: 701575
                                                                        CLIP, ROHR
                                                                        aus £0,47
                                                                        aus £0,47
                                                                        CLIP 6.0X6.5X0.8-6 Genuine Aston Martin – Neu (bestellen)
                                                                        # 33
                                                                        MPN: 6G33-7N372-AB
                                                                        KURBELKURBEL, GETRIEBE
                                                                        aus £6.594,81
                                                                        aus £6.594,81
                                                                        KURBELBAUGRUPPE, GETRIEBE Genuine Aston Martin – Neu (bestellen)
                                                                        # 34
                                                                        MPN: 702822
                                                                        BOLZEN, M6 X 50
                                                                        aus £3,32
                                                                        aus £3,32
                                                                        BOLZEN M6 X 50 Genuine Aston Martin – Neu (bestellen)
                                                                        # 35
                                                                        MPN: 6G33-8F875-AA
                                                                        KIT, SCHALTER, RÜCKFAHRLICHT
                                                                        aus £166,87
                                                                        aus £166,87
                                                                        SCHALTER, RÜCKFAHRLICHT Genuine Aston Martin – Neu (bestellen)
                                                                        # -
                                                                        -
                                                                        FETT, SCHALTGETRIEBE
                                                                        # -
                                                                        -
                                                                        ÖL, GETRIEBE
