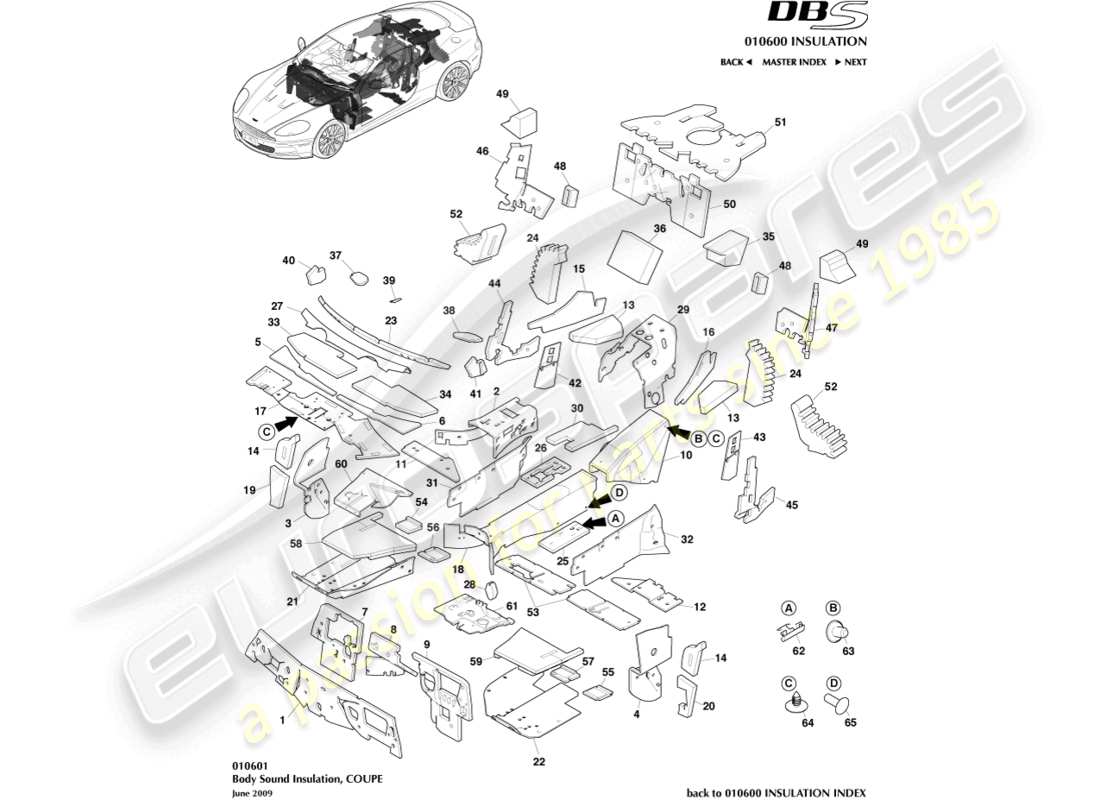

010601 - Karosserieisolierung, Coupé
Aston Martin DBS (2009) Body Insualtion, Coupe Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 6G33-102B00-BB
ISOLIERUNG, MOTORGEHÄUSE, RHD
An 10MY
aus £43,58
aus £43,58
# 1
MPN: 6G33-102B00-BC
ISOLIERUNG, MOTORGEHÄUSE, RHD
Von 10MY
aus £43,58
aus £43,58
# 1
MPN: 6G33-102B00-AE
ISOLIERUNG, MOTORGEHÄUSE, LINKS
aus £91,88
aus £91,88
# 2
MPN: 8G43-11446-AB
ISOLIERUNG, SCHALL, BODENWANNE SCHALTABDECKUNG ORG
aus £23,07
aus £23,07
# 3
MPN: 8G43-310A58-AB
ISOLIERUNG, KÖRPERSEITE VORNE, RECHTS
aus £32,61
aus £32,61
# 4
MPN: 8G43-310A57-AC
ISOLIERUNG, KAROSSERIESEITE VORNE, LINKS
aus £32,61
aus £32,61
# 5
MPN: 4G43-02292-AB
ISOLIERUNG, SCHALL, WINDLAUFSEITENVERKLEIDUNG UNTEN, RECHTS
aus £8,21
aus £8,21
# 6
MPN: 4G43-02293-AB
ISOLIERUNG, SCHALL, WINDLAUFSEITENVERKLEIDUNG UNTEN, LINKS
aus £8,21
aus £8,21
# 7
MPN: 8G43-002K06-AB
SCHALLKÖRPER, FRONTBLECH, RECHTS
Rechtslenker
aus £40,17
aus £40,17
# 7
MPN: 8G43-002K05-AA
SCHALLKÖRPER, FRONTBLECH, RECHTS
Linkslenker
aus £51,11
aus £51,11
# 8
MPN: 8G43-021A58-AB
SCHALLKÖRPER, FRONTPLATTE MITTE
Rechtslenker
aus £33,66
aus £33,66
# 8
MPN: 8G43-021A59-AA
SCHALLKÖRPER, FRONTPLATTE MITTE
Linkslenker
aus £22,27
aus £22,27
# 9
MPN: 8G43-015A22-AB
SCHALLKÖRPER, FRONTBLECH LINKS
Rechtslenker
aus £51,06
aus £51,06
# 9
MPN: 8G43-015A23-AA
SCHALLKÖRPER, FRONTBLECH LINKS
Linkslenker
aus £40,17
aus £40,17
# 10
MPN: 4G43-7Z309-AC
ISOLIERUNG, GETRIEBEGEHÄUSEABDECKUNG
aus £46,69
aus £46,69
# 11
MPN: 4G43-11204-AA
ISOLIERUNG, SCHALL, HINTEN BODENWANNE, RECHTS
aus £7,11
aus £7,11
# 12
MPN: 8G43-11205-AA
ISOLIERUNG, SCHALL, HINTERES BODENWANNE, LINKS
aus £12,14
aus £12,14
# 13
MPN: 4G43-F310A26-AA
ISOLIERUNG, SCHALL, VIERTEL-I/S-PANEL
aus £10,20
aus £10,20
# 14
MPN: 4G43-28112-AB
NVH-SCHAUMPOLSTER, KOTFLÜGELOBERTEIL
aus £17,39
aus £17,39
# 15
MPN: AD33-L27746-AB
ISOLIERUNG, VIERTELPANEEL VORDERSEITE, RECHTS
aus £8,52
aus £8,52
# 16
MPN: AD33-L27747-AB
ISOLIERUNG, VIERTELPANEEL VORDERSEITE, LINKS
aus £7,12
aus £7,12
# 17
MPN: 4G43-00152-BG
ISOLIERUNG, KÖRPER BIS VORNE
Rechtslenker
aus £124,22
aus £124,22
# 17
MPN: 4G43-00152-AG
ISOLIERUNG, KÖRPER BIS VORNE
Linkslenker
aus £124,22
aus £124,22
# 18
MPN: 4G43-114B26-AG
ISOLIERUNG, TUNNEL
# 19
MPN: 4G43-28110-AB
NVH-Schaumstoffpolster, Kotflügel unten, rechts
aus £12,61
aus £12,61
# 20
MPN: 4G43-28111-AB
NVH-Schaumstoffpolster, Kotflügel unten, links
aus £12,61
aus £12,61
# 21
MPN: 4G43-54571-AF
SCHALLDÄMPFER, BODEN, RH
aus £14,63
aus £14,63
# 22
MPN: 4G43-54572-AE
SCHALLDÄMPFER, BODEN, LINKS
aus £14,63
aus £14,63
# 23
MPN: CG43-02139-AA
Schallwand, Motorhaube, Oberteil am Ende
aus £9,22
aus £9,22
# 24
MPN: 8G43-24562-AB
Hohlraumblock, vordere Sicherheitsgurtspule
aus £31,55
aus £31,55
# 25
MPN: 6G33-218061-AB
NVH UNTERES PAD ASSY, SCHALTHEBEL
aus £10,69
aus £10,69
# 26
MPN: 6G33-218060-AB
NVH-OBERES PAD-BAUGRUPPE, SCHALTHEBEL
aus £6,67
aus £6,67
# 27
MPN: 6G33-68066-AC
NVH-Armaturenbrett-Schaumstoff-Hohlraum an der Unterseite
aus £27,19
aus £27,19
# 28
MPN: 8G43-04564-AA
NVH AUTOBOX KUPPLUNGSPEDAL
aus £0,54
aus £0,54
# 29
MPN: 8G43-5416-AA
NVH, TUNNEL HINTEN INNENKOMP. VLIES
Bis zu 09.5MY
aus £26,02
aus £26,02
# 29
MPN: 8G43-5416-AE
NVH, TUNNEL HINTEN INNENKOMP. VLIES
Von 09.5MY
# 30
MPN: 6G33-13082-AA
NVH, TUNNEL-ARMLEHNE OBEN
aus £11,63
aus £11,63
# 31
MPN: 8G33-24926-AB
PAD, TUNNELSEITE, RECHTS
aus £15,92
aus £15,92
# 32
MPN: 8G33-24927-AB
PAD, TUNNELSEITE, LINKS
aus £15,91
aus £15,91
# 33
MPN: 8G43-48182-AB
NHV IP, FRONT DUCT, RH
aus £12,68
aus £12,68
# 34
MPN: 8G43-48181-AB
NHV IP, FRONT DUCT, LH
aus £12,68
aus £12,68
# 35
MPN: 8G43-C56157-AD
BLATTDÄMPFUNG SPT, HINTERE HUTTABELLE
aus £27,19
aus £27,19
# 36
MPN: 8G43-8021-AA
NVH-HECKLAUTSPRECHERABDECKUNG
aus £7,02
aus £7,02
# 37
MPN: 9G43-046B72-AA
ISOLIERUNG, ÖFFNUNG DES I/PANEL-RADIO-LAUTSPRECHERS, RH
aus £1,29
aus £1,29
# 38
MPN: 9G43-046B73-AA
ISOLIERUNG, ÖFFNUNG DES I/PANEL-RADIO-LAUTSPRECHERS, LINKS
aus £1,29
aus £1,29
# 39
MPN: 9G43-047B22-AA
ISOLIERUNG, ÖFFNUNG DES I/PANEL-RADIO-LAUTSPRECHERS, MITTE
# 40
MPN: CG43-310A60-AA
Isolierung, Karosserie vorne oben, rechts
aus £8,87
aus £8,87
# 41
MPN: CG43-310A59-AA
ISOLIERUNG, KAROSSERIE VORNE OBEN, LINKS
aus £8,87
aus £8,87
# 42
MPN: CG43-D1160-AC
ISOLIERUNG, HINTERE TEILVERKLEIDUNG, RECHTS
aus £6,01
aus £6,01
# 43
MPN: CG43-D1161-AC
ISOLIERUNG, HINTERE TEILVERKLEIDUNG, LINKS
aus £7,50
aus £7,50
# 44
MPN: AD33-L27746-AC
ISOLIERUNG, VIERTELPANEEL VORDERSEITE, RECHTS
aus £12,20
aus £12,20
# 45
MPN: AD33-L27747-AC
ISOLIERUNG, VIERTELPANEEL VORDERSEITE, LINKS
aus £8,02
aus £8,02
# 46
MPN: AD33-L31180-AC
ISOLIERUNG, HINTERE SCHOTT NVH, RH
aus £9,00
aus £9,00
# 47
MPN: AD33-L31181-AC
ISOLIERUNG, HINTERE SCHOTT NVH, LINKS
aus £5,59
aus £5,59
# 48
MPN: CG43-C311K70-AA
NVH-RÜCKSITZ UNTEN
aus £1,83
aus £1,83
# 49
MPN: CG43-C27748-AA
ISOLIERUNG, HINTERER TEIL SOUND OBER, RECHTS
aus £5,84
aus £5,84
# 50
MPN: AD33-C311K66-AB
ISOLIERUNG, SCHOTT OBEN SOUND HINTEN MITTE
aus £25,00
aus £25,00
# 51
MPN: CG43-C56158-AC
ISOLIERUNG, PACKUNGSVERKLEIDUNG
aus £72,57
aus £72,57
# 52
MPN: 4G43-C27746-AC
ISOLIERUNG, SOUND-I/S-PANEL IM HINTEREN TEIL
aus £10,70
aus £10,70
# 53
MPN: 4G43-111C73-AE
KIT, ISOLIERUNGSBAUGRUPPE, SOUND-CENTER-BODENWANNE
aus £13,91
aus £13,91
# 54
MPN: 6G33-114B32-AA
ISOLIERUNGSBAUGRUPPE, VORDERE BODENWANNE, RECHTS
aus £7,64
aus £7,64
# 55
MPN: 6G33-114B33-AA
ISOLIERUNGSBAUGRUPPE, VORDERE BODENWANNE, LINKS
# 56
MPN: 6G33-114A42-AA
ISOLIERUNGSBAUGRUPPE, VORDERE BODENWANNE, RECHTS
# 57
MPN: 6G33-114A43-AA
ISOLIERUNGSBAUGRUPPE, VORDERE BODENWANNE, LINKS
aus £7,64
aus £7,64
# 58
MPN: 4G43-11454-BH
ISOLIERUNGSBAUGRUPPE, VORDERER BODENWANNENSCHALL, RH
Rechtslenker
aus £21,08
aus £21,08
# 58
MPN: 4G43-11455-BH
ISOLIERUNGSBAUGRUPPE, VORDERER BODENWANNENSCHALL, RH
Linkslenker
aus £38,93
aus £38,93
# 59
MPN: 4G43-11454-AH
ISOLIERUNGSBAUGRUPPE, VORDERER BODENWANNENSCHALL, LINKS
Rechtslenker
aus £21,08
aus £21,08
# 59
MPN: 4G43-11455-AH
ISOLIERUNGSBAUGRUPPE, VORDERER BODENWANNENSCHALL, LINKS
Linkslenker
aus £39,11
aus £39,11
# 60
MPN: AD43-534A0-BB
PANEL-BAUGRUPPE, ARMATURENBRETT UNTEN, FAHRERSEITE
Rechtslenker
# 60
MPN: AD43-534A0-AA
PANEL-BAUGRUPPE, ARMATURENBRETT UNTEN, FAHRERSEITE
Linkslenker
aus £73,46
aus £73,46
# 61
MPN: AD43-534A1-BB
PANEL-BAUGRUPPE, Armaturenbrett unten auf der Beifahrerseite
Rechtslenker
# 61
MPN: AD43-534A1-AC
PANEL-BAUGRUPPE, Armaturenbrett unten auf der Beifahrerseite
Linkslenker
aus £77,92
aus £77,92
# 62
MPN: 6G33-34983-AB
CLIP
aus £0,54
aus £0,54
# 63
MPN: 697564
MUTTER, M5 DRÜCKEN
aus £0,47
aus £0,47
# 64
MPN: 697648
BEFESTIGUNG, TANNE
aus £0,50
aus £0,50
# 65
MPN: 4G43-3678AA-AA
BEFESTIGUNG, TANNE
aus £0,47
aus £0,47
-part-diagram-010601-b1.webp "ASTON MARTIN DBS (2009) SCHALLDÄMMUNG, MOTORKOMP TEILEDIAGRAMM")
-part-diagram-010601-b2.webp "ASTON MARTIN DBS (2009) BODENSCHALLDÄMMUNG TEILEDIAGRAMM")
-part-diagram-010601-b26.webp "ASTON MARTIN DBS (2009) ANTI-CAN-SOUND-PADS, COUPÉ TEILEDIAGRAMM")
-part-diagram-010601-b28.webp "ASTON MARTIN DBS (2009) ANTI-CAN-SOUND-PADS, VOLANTE TEILEDIAGRAMM")
-part-diagram-010601-b8.webp "ASTON MARTIN DBS (2009) KÖRPERISOLIERUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-010702-b1.webp "ASTON MARTIN DBS (2009) DYNAMISCHE DICHTUNGSSTREIFEN, COUPÉ TEILEDIAGRAMM")
-part-diagram-010702-b2.webp "ASTON MARTIN DBS (2009) DYNAMISCHE DICHTUNGSSTREIFEN, VOLANTE TEILEDIAGRAMM")
-part-diagram-010703-b1.webp "ASTON MARTIN DBS (2009) WEICHE ABDICHTUNG TEILEDIAGRAMM")
-part-diagram-010706-b1.webp "ASTON MARTIN DBS (2009) PLENUMABDECKUNG TEILEDIAGRAMM")
-part-diagram-010707-b1.webp "ASTON MARTIN DBS (2009) WASSERSCHILDE TEILEDIAGRAMM")
-part-diagram-010801-b1.webp "ASTON MARTIN DBS (2009) KÜHLERGRILL TEILEDIAGRAMM")
-part-diagram-010802-b1.webp "ASTON MARTIN DBS (2009) FRONTENDVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010804-b2.webp "ASTON MARTIN DBS (2009) DACHVERKLEIDUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-010805.webp "ASTON MARTIN DBS (2009) SEITEN- UND SEITENVERKLEIDUNG, COUPÉ TEILEDIAGRAMM")
-part-diagram-010805-2.webp "ASTON MARTIN DBS (2009) SEITEN- UND SEITENVERKLEIDUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-010806-b1.webp "ASTON MARTIN DBS (2009) KAROSSERIE-HECKVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010807-b1.webp "ASTON MARTIN DBS (2009) KOFFERRAUMDECKELVERKLEIDUNG, COUPÉ TEILEDIAGRAMM")
-part-diagram-010807-b2.webp "ASTON MARTIN DBS (2009) KOFFERRAUMDECKELVERKLEIDUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-010901-d1.webp "ASTON MARTIN DBS (2009) INNENSPIEGEL, CHROMATISCH, GDO TEILEDIAGRAMM")
-part-diagram-010901-d3.webp "ASTON MARTIN DBS (2009) INNENSPIEGEL, CHROMATISCH TEILEDIAGRAMM")
-part-diagram-010904-b2.webp "ASTON MARTIN DBS (2009) AUßENRÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-011001-b1.webp "ASTON MARTIN DBS (2009) LEICHTER VORDERSITZ TEILEDIAGRAMM")
-part-diagram-011001-b2.webp "ASTON MARTIN DBS (2009) VORDERSITZ TEILEDIAGRAMM")
-part-diagram-011003-b3.webp "ASTON MARTIN DBS (2009) RÜCKSITZ, 2+2 COUPÉ TEILEDIAGRAMM")
-part-diagram-011003-b4.webp "ASTON MARTIN DBS (2009) RÜCKSITZ, VOLANTE TEILEDIAGRAMM")
-part-diagram-011009-d1.webp "ASTON MARTIN DBS (2009) KOMFORTSCHALTER TEILEDIAGRAMM")
-part-diagram-011009-d2.webp "ASTON MARTIN DBS (2009) EINSTELLUNG DES VORDERSITZES TEILEDIAGRAMM")
-part-diagram-011101-b3.webp "ASTON MARTIN DBS (2009) WINDSCHUTZSCHEIBE TEILEDIAGRAMM")
-part-diagram-011103-b1.webp "ASTON MARTIN DBS (2009) TÜRGLAS TEILEDIAGRAMM")
-part-diagram-011104-b1.webp "ASTON MARTIN DBS (2009) HINTERE SEITENSCHEIBE, COUPÉ TEILEDIAGRAMM")
-part-diagram-011104-b2.webp "ASTON MARTIN DBS (2009) HINTERE SEITENSCHEIBE, VOLANTE TEILEDIAGRAMM")
-part-diagram-011106-b1.webp "ASTON MARTIN DBS (2009) HECKSCHEIBE TEILEDIAGRAMM")
-part-diagram-011108-b1.webp "ASTON MARTIN DBS (2009) TÜRFENSTERHEBER TEILEDIAGRAMM")
-part-diagram-011108-b2.webp "ASTON MARTIN DBS (2009) REGULATOREN IM HINTEREN VIERTEL, VOLANTE TEILEDIAGRAMM")
-part-diagram-011109-d1.webp "ASTON MARTIN DBS (2009) FENSTER-/SPIEGELVERRIEGELUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-011201.b14.webp "ASTON MARTIN DBS (2009) INSTRUMENTENTAFEL, LEDER, B&O TEILEDIAGRAMM")
-part-diagram-011201-b10.webp "ASTON MARTIN DBS (2009) MITTELSTAPEL TEILEDIAGRAMM")
-part-diagram-011201-b11.webp "ASTON MARTIN DBS (2009) INSTRUMENTENTAFEL, NAVIGATIONSGERÄT, 09MY TEILEDIAGRAMM")
-part-diagram-011201-b12.webp "ASTON MARTIN DBS (2009) IP-SUBSTRUKTUR TEILEDIAGRAMM")
-part-diagram-011201-b16.webp "ASTON MARTIN DBS (2009) IP-QUERTRÄGER TEILEDIAGRAMM")
-part-diagram-011201-b4.webp "ASTON MARTIN DBS (2009) INSTRUMENTENTAFEL, NAVI TEILEDIAGRAMM")
-part-diagram-011201-b6.webp "ASTON MARTIN DBS (2009) INSTRUMENTENTAFEL TEILEDIAGRAMM")
-part-diagram-011201-d1.webp "ASTON MARTIN DBS (2009) HANDSCHUHFACHSCHALTER TEILEDIAGRAMM")
-part-diagram-011201-e2.webp "ASTON MARTIN DBS (2009) CCB-ZU-BIW-KLAMMERN TEILEDIAGRAMM")
-part-diagram-011202-b1.webp "ASTON MARTIN DBS (2009) RÜCKKONSOLE, COUPÉ TEILEDIAGRAMM")
-part-diagram-011202-b2.webp "ASTON MARTIN DBS (2009) RÜCKKONSOLE, VOLANTE TEILEDIAGRAMM")
-part-diagram-011202-b2a.webp "ASTON MARTIN DBS (2009) TEILEDIAGRAMM FÜR UNIVERSALABLAGE")
-part-diagram-011202-b3.webp "ASTON MARTIN DBS (2009) MITTELKONSOLE, MANUELL TEILEDIAGRAMM")
-part-diagram-011202-b4.webp "ASTON MARTIN DBS (2009) MITTELKONSOLE, ARMLEHNE TEILEDIAGRAMM")
-part-diagram-011202-b5.webp "ASTON MARTIN DBS (2009) MITTELKONSOLE, AUTOTEILEDIAGRAMM")
-part-diagram-011202-d1.webp "ASTON MARTIN DBS (2009) KONSOLENSCHALTER TEILEDIAGRAMM")
-part-diagram-011401-b1.webp "ASTON MARTIN DBS (2009) SENDER, RKE TEILEDIAGRAMM")
-part-diagram-011401-b2.webp "ASTON MARTIN DBS (2009) START/STOPP-MODUL TEILEDIAGRAMM")
-part-diagram-011401-b4.webp "ASTON MARTIN DBS (2009) SCHLOSSSATZ UND SCHLÜSSEL TEILEDIAGRAMM")
-part-diagram-011403-b1.webp "ASTON MARTIN DBS (2009) HAUBENVERRIEGELUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-011404-b1.webp "ASTON MARTIN DBS (2009) VORDERTÜRRIEGEL TEILEDIAGRAMM")
-part-diagram-011404-b3.webp "ASTON MARTIN DBS (2009) GRIFFMONTAGE TEILEDIAGRAMM")
-part-diagram-011405-b1.webp "ASTON MARTIN DBS (2009) KOFFERRAUMVERRIEGELUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-011409-d1.webp "ASTON MARTIN DBS (2009) REDUZIERTER SCHUTZSCHALTER TEILEDIAGRAMM")
-part-diagram-011410.webp "ASTON MARTIN DBS (2009) KRAFTSTOFFTANK-ENTRIEGELUNGSSCHALTER TEILEDIAGRAMM")
-part-diagram-011410-b1.webp "ASTON MARTIN DBS (2009) KRAFTSTOFFEINFÜLLMECHANISMUS, COUPÉ TEILEDIAGRAMM")
-part-diagram-011410-b2.webp "ASTON MARTIN DBS (2009) KRAFTSTOFFEINFÜLLMECHANISMUS, VOLANTE TEILEDIAGRAMM")
-part-diagram-011411-b1.webp "ASTON MARTIN DBS (2009) TONNEAU-VERRIEGELUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-011601.webp "ASTON MARTIN DBS (2009) WISCHERBLATTBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-011601-b1.webp "ASTON MARTIN DBS (2009) WISCHERBLATTBAUGRUPPE, 12MY TEILEDIAGRAMM")
-part-diagram-011602-b1.webp "ASTON MARTIN DBS (2009) WISCHERGESTÄNGEBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-01-1604-10.webp "ASTON MARTIN DBS (2009) SCHEIBE TEILEDIAGRAMM")
-part-diagram-01-1604-20.webp "ASTON MARTIN DBS (2009) SCHEIBENWASCHANLAGE TEILEDIAGRAMM")
-part-diagram-011604-30.webp "ASTON MARTIN DBS (2009) SCHEINWERFERWASCHANLAGE TEILEDIAGRAMM")
-part-diagram-011702-b1.webp "ASTON MARTIN DBS (2009) WINDSCHUTZ TEILEDIAGRAMM")
-part-diagram-011702-b6.webp "ASTON MARTIN DBS (2009) VOLANTE-DACHMONTAGE TEILEDIAGRAMM")
-part-diagram-011703-b1.webp "ASTON MARTIN DBS (2009) DACHÖFFNUNGSPLATTE TEILEDIAGRAMM")
-part-diagram-011901-b1.webp "ASTON MARTIN DBS (2009) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-011901-b2.webp "ASTON MARTIN DBS (2009) ANKER DER VORDEREN STOßSTANGE TEILEDIAGRAMM")
-part-diagram-011902-b2.webp "ASTON MARTIN DBS (2009) ANKER DER HINTEREN STOßSTANGE TEILEDIAGRAMM")
-part-diagram-011902-b3.webp "ASTON MARTIN DBS (2009) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-011904-b3.webp "ASTON MARTIN DBS (2009) KENNZEICHENHALTER, NAS TEILEDIAGRAMM")
-part-diagram-012001-b1.webp "ASTON MARTIN DBS (2009) VORDERE SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-012001-b2.webp "ASTON MARTIN DBS (2009) SICHERHEITSGURTE HINTEN TEILEDIAGRAMM")
-part-diagram-012003-b1.webp "ASTON MARTIN DBS (2009) BEIFAHRER AIRBAG TEILEDIAGRAMM")
-part-diagram-012003-b3.webp "ASTON MARTIN DBS (2009) SEITENAIRBAG TEILEDIAGRAMM")
-part-diagram-012004-b4.webp "ASTON MARTIN DBS (2009) ROPS-INSTALLATION, VOLANTE TEILEDIAGRAMM")
-part-diagram-012005-b1.webp "ASTON MARTIN DBS (2009) BETÄTIGUNGSSENSOREN TEILEDIAGRAMM")
-part-diagram-020100-c1.webp "ASTON MARTIN DBS (2009) VORDERER HILFSRAHMEN TEILEDIAGRAMM")
-part-diagram-020100-c2.webp "ASTON MARTIN DBS (2009) HINTERER HILFSRAHMEN TEILEDIAGRAMM")
-part-diagram-020300.webp "ASTON MARTIN DBS (2009) MOTORLAGER TEILEDIAGRAMM")
-part-diagram-020600.webp "ASTON MARTIN DBS (2009) SPRITZ- UND HITZESCHILDE TEILEDIAGRAMM")
-part-diagram-030100-e1.webp "ASTON MARTIN DBS (2009) MOTORSTRUKTUR TEILEDIAGRAMM")
-part-diagram-030200-e1.webp "ASTON MARTIN DBS (2009) MOTORSCHMIERUNG TEILEDIAGRAMM")
-part-diagram-030300-e1.webp "ASTON MARTIN DBS (2009) MOTORKÜHLUNG TEILEDIAGRAMM")
-part-diagram-030300-s1.webp "ASTON MARTIN DBS (2009) MOTORKÜHLUNG (LINE FIT) TEILEDIAGRAMM")
-part-diagram-030304.webp "ASTON MARTIN DBS (2009) KÜHLMITTELSCHLÄUCHE UND -BEHÄLTER TEILEDIAGRAMM")
-part-diagram-030400-e1.webp "ASTON MARTIN DBS (2009) KRAFTSTOFFBEFÜLLUNG UND -REGELUNG TEILEDIAGRAMM")
-part-diagram-030500-e1.webp "ASTON MARTIN DBS (2009) ZUBEHÖRANTRIEB TEILEDIAGRAMM")
-part-diagram-030600-e1.webp "ASTON MARTIN DBS (2009) ANLASSER, MANUELL TEILEDIAGRAMM")
-part-diagram-030600-e2.webp "ASTON MARTIN DBS (2009) ANLASSER, AUTOTEILEDIAGRAMM")
-part-diagram-030700-e1.webp "ASTON MARTIN DBS (2009) ZÜNDTEILEDIAGRAMM")
-part-diagram-030800-e1.webp "ASTON MARTIN DBS (2009) EMISSIONSKONTROLLE TEILEDIAGRAMM")
-part-diagram-030900-e1.webp "ASTON MARTIN DBS (2009) VENTILTRIEB TEILEDIAGRAMM")
-part-diagram-031000-e1.webp "ASTON MARTIN DBS (2009) MOTORABDICHTUNG TEILEDIAGRAMM")
-part-diagram-031100-e1.webp "ASTON MARTIN DBS (2009) LEISTUNGSUMWANDLUNG TEILEDIAGRAMM")
-part-diagram-031200-s1.webp "ASTON MARTIN DBS (2009) LUFTAUFLADUNG TEILEDIAGRAMM")
-part-diagram-031300.webp "ASTON MARTIN DBS (2009) VERDUNSTUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-031400-e1.webp "ASTON MARTIN DBS (2009) ABGASKRÜMMER TEILEDIAGRAMM")
-part-diagram-031401-d1.webp "ASTON MARTIN DBS (2009) ELEKTRONISCHE MOTORSTEUERUNG TEILEDIAGRAMM")
-part-diagram-031403-d1.webp "ASTON MARTIN DBS (2009) BAROMETRISCHER SENSOR TEILEDIAGRAMM")
-part-diagram-031800.webp "ASTON MARTIN DBS (2009) BESCHLEUNIGERSTEUERUNG TEILEDIAGRAMM")
-part-diagram-031904.webp "ASTON MARTIN DBS (2009) KUPPLUNGSPEDALSCHALTER TEILEDIAGRAMM")
-part-diagram-040100-c1.webp "ASTON MARTIN DBS (2009) VORDERRADAUFHÄNGUNGSBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-040105-c1.webp "ASTON MARTIN DBS (2009) VORDERE STABILISATORSTANGE TEILEDIAGRAMM")
-part-diagram-040200-c1.webp "ASTON MARTIN DBS (2009) HINTERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-040205-c1.webp "ASTON MARTIN DBS (2009) HINTERE STABILISATORSTANGE TEILEDIAGRAMM")
-part-diagram-040300-c1.webp "ASTON MARTIN DBS (2009) VORDERE FEDER UND DÄMPFER TEILEDIAGRAMM")
-part-diagram-040300-c2.webp "ASTON MARTIN DBS (2009) HINTERE FEDER UND DÄMPFER TEILEDIAGRAMM")
-part-diagram-040304-c1.webp "ASTON MARTIN DBS (2009) STOßDÄMPFER-DÄMPFUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-040304-d1.webp "ASTON MARTIN DBS (2009) AKTIVES DÄMPFUNGSMODUL TEILEDIAGRAMM")
-part-diagram-040400-c1.webp "ASTON MARTIN DBS (2009) VORDERRÄDER UND REIFEN TEILEDIAGRAMM")
-part-diagram-040400-c2.webp "ASTON MARTIN DBS (2009) HINTERRÄDER UND REIFEN TEILEDIAGRAMM")
-part-diagram-050100-w1.webp "ASTON MARTIN DBS (2009) ANTRIEBSWELLENBAUGRUPPE, HANDBUCH TEILEDIAGRAMM")
-part-diagram-050100-w2.webp "ASTON MARTIN DBS (2009) ANTRIEBSWELLENBAUGRUPPE, AUTO TEILEDIAGRAMM")
-part-diagram-050500-w1.webp "ASTON MARTIN DBS (2009) MONTAGE DER HINTEREN HALBWELLE, MANUELL TEILEDIAGRAMM")
-part-diagram-050500-w2.webp "ASTON MARTIN DBS (2009) HINTERE HALBWELLENBAUGRUPPE, AUTOTEILEDIAGRAMM")
-part-diagram-060300-c1.webp "ASTON MARTIN DBS (2009) VORDERES BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-060400-c1.webp "ASTON MARTIN DBS (2009) HINTERES BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-060500-c2.webp "ASTON MARTIN DBS (2009) FESTSTELLBREMSE, LHD TEILEDIAGRAMM")
-part-diagram-060500-c3.webp "ASTON MARTIN DBS (2009) FESTSTELLBREMSE, RECHTSLENKER TEILEDIAGRAMM")
-part-diagram-060600.webp "ASTON MARTIN DBS (2009) BREMSAKTUATORBAUGRUPPE, AUTOTEILEDIAGRAMM")
-part-diagram-060600-c3.webp "ASTON MARTIN DBS (2009) BREMSAKTUATOR-BAUGRUPPE, HANDBUCH TEILEDIAGRAMM")
-part-diagram-060603-c1.webp "ASTON MARTIN DBS (2009) BREMSLEITUNGEN UND -SCHLÄUCHE, LINKSLENKUNG TEILEDIAGRAMM")
-part-diagram-060603-c2.webp "ASTON MARTIN DBS (2009) BREMSLEITUNGEN UND -SCHLÄUCHE, RECHTSLENKER TEILEDIAGRAMM")
-part-diagram-060604.webp "ASTON MARTIN DBS (2009) BREMSLICHTSCHALTER TEILEDIAGRAMM")
-part-diagram-060700.webp "ASTON MARTIN DBS (2009) SERVOBREMSBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-060900.webp "ASTON MARTIN DBS (2009) ANTIBLOCKIERMODUL TEILEDIAGRAMM")
-part-diagram-060901-c1.webp "ASTON MARTIN DBS (2009) ANTIBLOCKIER- UND RADSCHLUPFSENSOR TEILEDIAGRAMM")
-part-diagram-070100-p1.webp "ASTON MARTIN DBS (2009) TRANSAXLE, AUTOTEILEDIAGRAMM")
-part-diagram-070100-p2.webp "ASTON MARTIN DBS (2009) DIFFERENTIAL TEILEDIAGRAMM")
-part-diagram-070200-p1.webp "ASTON MARTIN DBS (2009) TRANSAXLE-KÜHLUNG, AUTOTEILEDIAGRAMM")
-part-diagram-070200-r1.webp "ASTON MARTIN DBS (2009) DIFFERENZIELLE KÜHLUNG TEILEDIAGRAMM")
-part-diagram-070200-r2.webp "ASTON MARTIN DBS (2009) GETRIEBEKÜHLUNG, MANUELL TEILEDIAGRAMM")
-part-diagram-070300-r1.webp "ASTON MARTIN DBS (2009) GETRIEBE, SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-070502.webp "ASTON MARTIN DBS (2009) PADDLESHIFT TEILEDIAGRAMM")
-part-diagram-070502-d1.webp "ASTON MARTIN DBS (2009) GETRIEBESCHALTER TEILEDIAGRAMM")
-part-diagram-070600-r1.webp "ASTON MARTIN DBS (2009) SCHALTHEBELBAUGRUPPE, MANUELL TEILEDIAGRAMM")
-part-diagram-080000-r1.webp "ASTON MARTIN DBS (2009) KUPPLUNGSSYSTEM, LHD TEILEDIAGRAMM")
-part-diagram-080000-r2.webp "ASTON MARTIN DBS (2009) KUPPLUNGSSYSTEM, RHD TEILEDIAGRAMM")
-part-diagram-090000-s1.webp "ASTON MARTIN DBS (2009) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-090400-s1.webp "ASTON MARTIN DBS (2009) HITZESCHILD-SUBSYSTEM TEILEDIAGRAMM")
-part-diagram-100100-s1.webp "ASTON MARTIN DBS (2009) KRAFTSTOFFTANKBAUGRUPPE, BIS 08MY TEILEDIAGRAMM")
-part-diagram-100100-s2.webp "ASTON MARTIN DBS (2009) KRAFTSTOFFTANKBAUGRUPPE, 08MY AN TEILEDIAGRAMM")
-part-diagram-100103-s1.webp "ASTON MARTIN DBS (2009) KRAFTSTOFFLEITUNGEN TEILEDIAGRAMM")
-part-diagram-100104-s1.webp "ASTON MARTIN DBS (2009) TANKDECKEL UND -ROHR, COUPÉ TEILEDIAGRAMM")
-part-diagram-100104-s2.webp "ASTON MARTIN DBS (2009) TANKDECKEL UND -ROHR, VOLANTE TEILEDIAGRAMM")
-part-diagram-100106-s1.webp "ASTON MARTIN DBS (2009) KRAFTSTOFFPUMPENMODULE TEILEDIAGRAMM")
-part-diagram-110200-c1.webp "ASTON MARTIN DBS (2009) SERVOLENKUNG, LINKSLENKER TEILEDIAGRAMM")
-part-diagram-110200-c2.webp "ASTON MARTIN DBS (2009) SERVOLENKUNG, RECHTSLENKER TEILEDIAGRAMM")
-part-diagram-110203-c1.webp "ASTON MARTIN DBS (2009) KÜHLER, SCHLÄUCHE UND KÜHLMITTEL, LINKSLENKUNG TEILEDIAGRAMM")
-part-diagram-110203-c2.webp "ASTON MARTIN DBS (2009) KÜHLER, SCHLÄUCHE UND BEHÄLTER, RECHTSLENKER TEILEDIAGRAMM")
-part-diagram-110401-c2.webp "ASTON MARTIN DBS (2009) LENKSÄULENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-110600.webp "ASTON MARTIN DBS (2009) LENKRADBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-110602.webp "ASTON MARTIN DBS (2009) LENKSÄULENSCHALTER TEILEDIAGRAMM")
-part-diagram-120101.webp "ASTON MARTIN DBS (2009) LUFTEINLASSKANÄLE TEILEDIAGRAMM")
-part-diagram-120102.webp "ASTON MARTIN DBS (2009) LUFTVERTEILUNGSKOMPONENTEN TEILEDIAGRAMM")
-part-diagram-120103-b1.webp "ASTON MARTIN DBS (2009) KOMPONENTEN ZUR LUFTABSAUGUNG TEILEDIAGRAMM")
-part-diagram-120300-s1.webp "ASTON MARTIN DBS (2009) VERDAMPFER & HEIZER TEILEDIAGRAMM")
-part-diagram-120305.webp "ASTON MARTIN DBS (2009) KLIMAANLAGENLEITUNGEN TEILEDIAGRAMM")
-part-diagram-120400.webp "ASTON MARTIN DBS (2009) SENSOREN TEILEDIAGRAMM")
-part-diagram-130101.webp "ASTON MARTIN DBS (2009) KOMBIINSTRUMENT TEILEDIAGRAMM")
-part-diagram-130600-d1.webp "ASTON MARTIN DBS (2009) HORNSYSTEM TEILEDIAGRAMM")
-part-diagram-131301.webp "ASTON MARTIN DBS (2009) EINPARKHILFESENSOREN TEILEDIAGRAMM")
-part-diagram-140101.webp "ASTON MARTIN DBS (2009) BATTERIE-AUSSCHALTER TEILEDIAGRAMM")
-part-diagram-140101-d1.webp "ASTON MARTIN DBS (2009) BATTERIETEILEDIAGRAMM")
-part-diagram-140101-d3.webp "ASTON MARTIN DBS (2009) BATTERIE-CONDITIONER-KIT TEILEDIAGRAMM")
-part-diagram-140102-b1.webp "ASTON MARTIN DBS (2009) BATTERIE-HALTEVORRICHTUNGEN TEILEDIAGRAMM")
-part-diagram-140103.webp "ASTON MARTIN DBS (2009) BATTERIEKABEL TEILEDIAGRAMM")
-part-diagram-150103-d1.webp "ASTON MARTIN DBS (2009) VERSTÄRKER TEILEDIAGRAMM")
-part-diagram-150103-d3.webp "ASTON MARTIN DBS (2009) PREMIUM-VERSTÄRKER, COUPÉ TEILEDIAGRAMM")
-part-diagram-150103-d4.webp "ASTON MARTIN DBS (2009) PREMIUM-VERSTÄRKER, VOLANTE TEILEDIAGRAMM")
-part-diagram-150104-d1.webp "ASTON MARTIN DBS (2009) MITTELSTAPEL TEILEDIAGRAMM")
-part-diagram-150108-d1.webp "ASTON MARTIN DBS (2009) MEDIA PLAYER TEILEDIAGRAMM")
-part-diagram-150108-d2.webp "ASTON MARTIN DBS (2009) MP3 MEDIEN TEILEDIAGRAMM")
-part-diagram-150204-d1.webp "ASTON MARTIN DBS (2009) SDARS-ANTENNE TEILEDIAGRAMM")
-part-diagram-150204-d2.webp "ASTON MARTIN DBS (2009) NICHT SDARS-BLINDPLATTE TEILEDIAGRAMM")
-part-diagram-150204-d3.webp "ASTON MARTIN DBS (2009) ELEKTRONISCHE ANTENNE, WINDSCHUTZSCHEIBE TEILEDIAGRAMM")
-part-diagram-150301-d1.webp "ASTON MARTIN DBS (2009) SPRECHER, BASIS TEILEDIAGRAMM")
-part-diagram-150301-d2.webp "ASTON MARTIN DBS (2009) LAUTSPRECHER, PREMIUM TEILEDIAGRAMM")
-part-diagram-160000-c1.webp "ASTON MARTIN DBS (2009) VAKUUMVERTEILUNG TEILEDIAGRAMM")
-part-diagram-160200.webp "ASTON MARTIN DBS (2009) VAKUUMROHR TEILEDIAGRAMM")
-part-diagram-170101.webp "ASTON MARTIN DBS (2009) SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-170102-d1.webp "ASTON MARTIN DBS (2009) SEITLICHE REPEATER TEILEDIAGRAMM")
-part-diagram-170105-d1.webp "ASTON MARTIN DBS (2009) VORDERE SEITENMARKIERUNGEN TEILEDIAGRAMM")
-part-diagram-170202.webp "ASTON MARTIN DBS (2009) HÖFLICHE BELEUCHTUNG TEILEDIAGRAMM")
-part-diagram-170301-d1.webp "ASTON MARTIN DBS (2009) HOCHMONTIERTES BREMSLICHT TEILEDIAGRAMM")
-part-diagram-170301-d2.webp "ASTON MARTIN DBS (2009) RÜCKLEUCHTEN TEILEDIAGRAMM")
-part-diagram-170305-d1.webp "ASTON MARTIN DBS (2009) SEITENMARKIERUNGEN HINTEN TEILEDIAGRAMM")
-part-diagram-170306-d1.webp "ASTON MARTIN DBS (2009) RÜCKSTRAHLER TEILEDIAGRAMM")
-part-diagram-170308-d1.webp "ASTON MARTIN DBS (2009) KENNZEICHENLEUCHTEN TEILEDIAGRAMM")
-part-diagram-170401.webp "ASTON MARTIN DBS (2009) SCHEINWERFER-NIVELLIERUNGSREGLER TEILEDIAGRAMM")
-part-diagram-170401-c1.webp "ASTON MARTIN DBS (2009) LEUCHTWEITENREGULIERUNG TEILEDIAGRAMM")
-part-diagram-180101.webp "ASTON MARTIN DBS (2009) MOTORKABELBAUM TEILEDIAGRAMM")
-part-diagram-180101-d3.webp "ASTON MARTIN DBS (2009) MOTORRAUMKABELBAUM TEILEDIAGRAMM")
-part-diagram-180102.webp "ASTON MARTIN DBS (2009) IP-KABELBAUM TEILEDIAGRAMM")
-part-diagram-180103.webp "ASTON MARTIN DBS (2009) KÖRPERGESCHIRR, COUPÉ TEILEDIAGRAMM")
-part-diagram-180103-2.webp "ASTON MARTIN DBS (2009) KÖRPERGESCHIRR, VOLANTE TEILEDIAGRAMM")
-part-diagram-180103-d1.webp "ASTON MARTIN DBS (2009) HECKKABELBAUM, COUPÉ TEILEDIAGRAMM")
-part-diagram-180103-d3.webp "ASTON MARTIN DBS (2009) HECKKABELBAUM, VOLANTE TEILEDIAGRAMM")
-part-diagram-180106.webp "ASTON MARTIN DBS (2009) SICHERUNGSTAFELN TEILEDIAGRAMM")
-part-diagram-180401-d1.webp "ASTON MARTIN DBS (2009) HILFSSTECKDOSE TEILEDIAGRAMM")
-part-diagram-180401-d3.webp "ASTON MARTIN DBS (2009) FEUERZEUG TEILEDIAGRAMM")
-part-diagram-190101.webp "ASTON MARTIN DBS (2009) TRACKER TEILEDIAGRAMM")
-part-diagram-190102-d1.webp "ASTON MARTIN DBS (2009) DIEBSTAHLSCHUTZSENSOREN UND -SCHALTER TEILEDIAGRAMM")
-part-diagram-190103-d1.webp "ASTON MARTIN DBS (2009) SICHERHEITSSIGNALGEBER TEILEDIAGRAMM")
-part-diagram-190202.webp "ASTON MARTIN DBS (2009) RKE TEILEDIAGRAMM")
-part-diagram-190600-d1.webp "ASTON MARTIN DBS (2009) SPRACHSTEUERUNGS-SUBSYSTEM TEILEDIAGRAMM")
-part-diagram-190701.webp "ASTON MARTIN DBS (2009) GARMIN-NAVIGATION, 12MY TEILEDIAGRAMM")
-part-diagram-190701-d1.webp "ASTON MARTIN DBS (2009) NAVIGATION, ZU 12MY TEILEDIAGRAMM")
-part-diagram-190703-d1.webp "ASTON MARTIN DBS (2009) NAVIGATIONSANZEIGE TEILEDIAGRAMM")
-part-diagram-190703-d2.webp "ASTON MARTIN DBS (2009) NAVIGATIONSANZEIGE, 12MY TEILEDIAGRAMM")
-part-diagram-190706-d1.webp "ASTON MARTIN DBS (2009) GPS-ANTENNE TEILEDIAGRAMM")
-part-diagram-190801.webp "ASTON MARTIN DBS (2009) BLUETOOTH-SUBSYSTEM TEILEDIAGRAMM")
-part-diagram-191001.webp "ASTON MARTIN DBS (2009) MULTIFUNKTIONSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-191001-2.webp "ASTON MARTIN DBS (2009) REIFENDRUCKMODUL TEILEDIAGRAMM")
-part-diagram-191001-d4.webp "ASTON MARTIN DBS (2009) REIFENDRUCKMODUL, 11MY TEILEDIAGRAMM")
-part-diagram-200000.webp "ASTON MARTIN DBS (2009) AUßENETIKETTEN TEILEDIAGRAMM")
-part-diagram-200001.webp "ASTON MARTIN DBS (2009) INNENETIKETTEN TEILEDIAGRAMM")
-part-diagram-200002.webp "ASTON MARTIN DBS (2009) ETIKETTEN UNTER DER MOTORHAUBE TEILEDIAGRAMM")
-part-diagram-000200-c1.webp "ASTON MARTIN DBS (2009) NOTFALLAUSRÜSTUNG TEILEDIAGRAMM")
-part-diagram-000203-b1.webp "ASTON MARTIN DBS (2009) GEFAHRENWARNREFLEKTOR TEILEDIAGRAMM")
-part-diagram-000205-b1.webp "ASTON MARTIN DBS (2009) ERSTE-HILFE-KASTEN TEILEDIAGRAMM")
-part-diagram-000301-g4.webp "ASTON MARTIN DBS (2009) BEDIENUNGSANLEITUNG TEILEDIAGRAMM")
-part-diagram-010101-b5.webp "ASTON MARTIN DBS (2009) UNTERBODEN-VERBUNDWERKSTOFFE, COUPÉ TEILEDIAGRAMM")
-part-diagram-010101-b6.webp "ASTON MARTIN DBS (2009) UNTERBODEN-VERBUNDWERKSTOFFE, VOLANTE TEILEDIAGRAMM")
-part-diagram-010101-b8.webp "ASTON MARTIN DBS (2009) UNTERBODEN TEILEDIAGRAMM")
-part-diagram-010101-b83.webp "ASTON MARTIN DBS (2009) UNTERBODEN HINTEN, VOLANTE TEILEDIAGRAMM")
-part-diagram-010101-b9.webp "ASTON MARTIN DBS (2009) UNTERBODEN HINTEN, COUPÉ TEILEDIAGRAMM")
-part-diagram-010102-b8.webp "ASTON MARTIN DBS (2009) KAROSSERIE-ARMATURENBRETT UND MOTORHAUBE, COUPÉ TEILEDIAGRAMM")
-part-diagram-010102-b93.webp "ASTON MARTIN DBS (2009) BODY DASH UND COWL, VOLANTE TEILEDIAGRAMM")
-part-diagram-010103-b1.webp "ASTON MARTIN DBS (2009) DACH, COUPÉ TEILEDIAGRAMM")
-part-diagram-010103-b2.webp "ASTON MARTIN DBS (2009) WINDSCHUTZSCHEIBE, AUßEN, VOLANTE TEILEDIAGRAMM")
-part-diagram-010104-b1.webp "ASTON MARTIN DBS (2009) PANEL KAROSSERIESEITE, COUPÉ TEILEDIAGRAMM")
-part-diagram-010104-b2.webp "ASTON MARTIN DBS (2009) PANEL KAROSSERIESEITE, VOLANTE TEILEDIAGRAMM")
-part-diagram-010106-b3.webp "ASTON MARTIN DBS (2009) KAROSSERIE-HECKTEIL AUS VERBUNDWERKSTOFF, COUPÉ TEILEDIAGRAMM")
-part-diagram-010106-b4.webp "ASTON MARTIN DBS (2009) KAROSSERIE-HECKTEIL AUS VERBUNDWERKSTOFF, VOLANTE TEILEDIAGRAMM")
-part-diagram-010106-b8.webp "ASTON MARTIN DBS (2009) KAROSSERIE-HECK, COUPÉ TEILEDIAGRAMM")
-part-diagram-010106-b92.webp "ASTON MARTIN DBS (2009) KAROSSERIEHECK, VOLANTE TEILEDIAGRAMM")
-part-diagram-010107-b1.webp "ASTON MARTIN DBS (2009) HINTERRADKÄSTEN TEILEDIAGRAMM")
-part-diagram-010107-c1.webp "ASTON MARTIN DBS (2009) HINTERE UNTERBODENSCHUTZBLECHE TEILEDIAGRAMM")
-part-diagram-010108-b1.webp "ASTON MARTIN DBS (2009) EV-STRUKTUR, COUPÉ TEILEDIAGRAMM")
-part-diagram-010108-b4.webp "ASTON MARTIN DBS (2009) EV-STRUKTUR, VOLANTE, SEITE 1 TEILEDIAGRAMM")
-part-diagram-010108-b4-2.webp "ASTON MARTIN DBS (2009) EV-STRUKTUR, VOLANTE, SEITE 2 TEILEDIAGRAMM")
-part-diagram-010201-b81.webp "ASTON MARTIN DBS (2009) VORDERE STRUKTUR TEILEDIAGRAMM")
-part-diagram-010202-b1.webp "ASTON MARTIN DBS (2009) GITTERÖFFNUNGSPLATTE TEILEDIAGRAMM")
-part-diagram-010203-b1.webp "ASTON MARTIN DBS (2009) FRONTFLÜGELBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-010204-b1.webp "ASTON MARTIN DBS (2009) VORDERRADKÄSTEN TEILEDIAGRAMM")
-part-diagram-010205-b1.webp "ASTON MARTIN DBS (2009) MOTORHAUBE UND MONTAGE TEILEDIAGRAMM")
-part-diagram-010207-b1.webp "ASTON MARTIN DBS (2009) VORDERER UNTERSCHUTZ, COUPÉ TEILEDIAGRAMM")
-part-diagram-010207-b2.webp "ASTON MARTIN DBS (2009) VORDERER UNTERSCHUTZ, VOLANTE TEILEDIAGRAMM")
-part-diagram-010301-b1.webp "ASTON MARTIN DBS (2009) VORDERE SEITENTÜREN TEILEDIAGRAMM")
-part-diagram-010301-g1.webp "ASTON MARTIN DBS (2009) TÜRSCHARNIERE TEILEDIAGRAMM")
-part-diagram-010303-b1.webp "ASTON MARTIN DBS (2009) KOFFERRAUMDECKEL, COUPÉ TEILEDIAGRAMM")
-part-diagram-010303-b2.webp "ASTON MARTIN DBS (2009) KOFFERRAUMDECKEL, VOLANTE TEILEDIAGRAMM")
-part-diagram-010501-b1.webp "ASTON MARTIN DBS (2009) BODENVERKLEIDUNG, RECHTSLENKER TEILEDIAGRAMM")
-part-diagram-010501-b2.webp "ASTON MARTIN DBS (2009) BODENVERKLEIDUNG, LHD TEILEDIAGRAMM")
-part-diagram-010501-b3.webp "ASTON MARTIN DBS (2009) ZUSÄTZLICHE INNENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010502-b1.webp "ASTON MARTIN DBS (2009) MOTORHAUBEN-SEITENVERKLEIDUNG, UNTEN TEILEDIAGRAMM")
-part-diagram-010503.webp "ASTON MARTIN DBS (2009) KOPFVERKLEIDUNG, COUPÉ TEILEDIAGRAMM")
-part-diagram-010503-b1.webp "ASTON MARTIN DBS (2009) DACHHIMMEL KPL TEILEDIAGRAMM")
-part-diagram-010503-b10.webp "ASTON MARTIN DBS (2009) SÄULENVERKLEIDUNG, OBEN, VOLANTE TEILEDIAGRAMM")
-part-diagram-010503-b3.webp "ASTON MARTIN DBS (2009) KOPFVERKLEIDUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-010504-b1.webp "ASTON MARTIN DBS (2009) SONNENBLENDE TEILEDIAGRAMM")
-part-diagram-010505-b1.webp "ASTON MARTIN DBS (2009) TÜRVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010507.webp "ASTON MARTIN DBS (2009) KAROSSERIE-SEITENVERKLEIDUNG, COUPÉ TEILEDIAGRAMM")
-part-diagram-010507-b1.webp "ASTON MARTIN DBS (2009) KAROSSERIESEITIGE VIERTELVERKLEIDUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-010507-b2.webp "ASTON MARTIN DBS (2009) SÄULENVERKLEIDUNG, OBEN, COUPÉ TEILEDIAGRAMM")
-part-diagram-010508.webp "ASTON MARTIN DBS (2009) ZUSAMMENBAU DER PAKETABLAGE TEILEDIAGRAMM")
-part-diagram-010508-b1.webp "ASTON MARTIN DBS (2009) HECKVERKLEIDUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-010508-b2.webp "ASTON MARTIN DBS (2009) PAKETABLAGE-BAUGRUPPE, 2+2 B&O TEILEDIAGRAMM")
-part-diagram-010508-b3.webp "ASTON MARTIN DBS (2009) HECKVERKLEIDUNG, COUPÉ TEILEDIAGRAMM")
-part-diagram-010508-b3a.webp "ASTON MARTIN DBS (2009) HINTERE UMGEBUNGSVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010508-b5.webp "ASTON MARTIN DBS (2009) DACHÖFFNUNGSVERKLEIDUNG TEILEDIAGRAMM")
