aston martin dbs (2012) bodenverkleidung, lhd teilediagramm

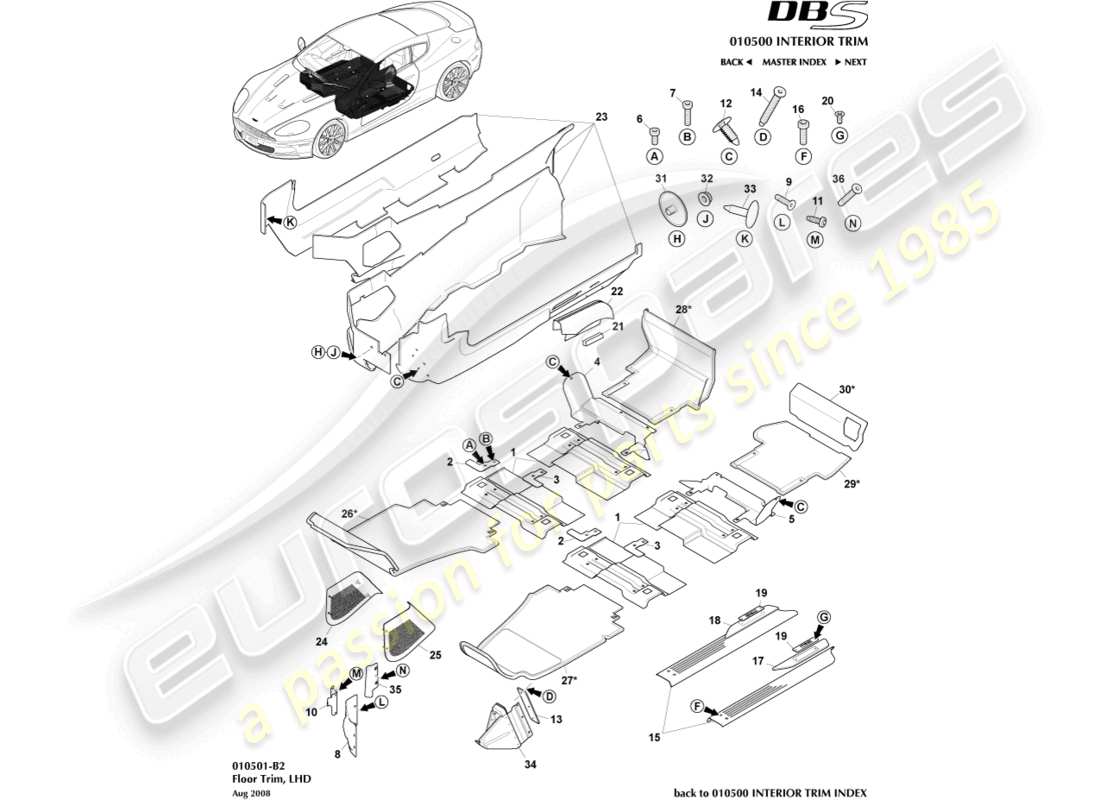

010501-B2 - Bodenverkleidung, LHD

Aston Martin DBS (2012) Floor Trim, LHD Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
                                                  #
                                                  Artikelnummer
                                                  Beschreibung
                                                  Schlüssel
                                                  Preis
                                                  # 1
                                                  MPN: 8D33-M1H403-AB
                                                  BODENWANNENABDECKUNG
                                                  aus £8,52
                                                  aus £8,52
                                                  BODENWANNENABDECKUNG Genuine Aston Martin – Neu (bestellen)
                                                  # 2
                                                  MPN: 6G33-666A40-AA
                                                  Finisher, Teppich rechts
                                                  Finisher, Teppich rechts Genuine Aston Martin – Neu (bestellen)
                                                  # 3
                                                  MPN: 6G33-666A41-AA
                                                  Finisher, Teppich links
                                                  Finisher, Teppich links Genuine Aston Martin – Neu (bestellen)
                                                  # 4
                                                  MPN: 4G43-100A90-AA
                                                  HINTERES STÜTZBLECH RECHTS
                                                  aus £19,78
                                                  aus £19,78
                                                  RECHTS HINTERES FLHR SPRT-BLECH Genuine Aston Martin – Neu (bestellen)
                                                  RECHTS HINTERES FLHR SPRT-BLECH Genuine Aston Martin – Gebraucht auf Lager
                                                  # 5
                                                  MPN: 8G43-100A91-AB
                                                  HINTERES STÜTZBLECH LINKS
                                                  aus £49,54
                                                  aus £49,54
                                                  HINTERES STÜTZBLECH LINKS Genuine Aston Martin – Neu (bestellen)
                                                  # 6
                                                  MPN: 6G33-68D11-BA
                                                  SCHRAUBE, M5 X 20 KABELKOPF
                                                  aus £0,85
                                                  aus £0,85
                                                  KOPFSCHRAUBE - M5X20 Genuine Aston Martin – Neu (bestellen)
                                                  # 7
                                                  MPN: 6G33-68D11-AA
                                                  SCHRAUBE, M5 X 12 KABELKOPF
                                                  aus £0,47
                                                  aus £0,47
                                                  KOPFSCHRAUBE - M5X12 Genuine Aston Martin – Neu (bestellen)
                                                  # 8
                                                  MPN: 4G43-18449-BD
                                                  VERSCHLEISSPLATTE, BESCHLEUNIGUNGSFINISHER
                                                  aus £49,61
                                                  aus £49,61
                                                  SCF PLT ACCEL FIN Genuine Aston Martin – Neu (bestellen)
                                                  # 9
                                                  MPN: 4G43-3L657-AA
                                                  SCHRAUBE, M5 X 20
                                                  aus £0,47
                                                  aus £0,47
                                                  SCW M5X20 Senkkopf HD SS Genuine Aston Martin – Neu (bestellen)
                                                  # 10
                                                  MPN: 4G43-2B099-AC
                                                  HALTERUNG, VERSTÄRKUNG, FUSSVERSCHLEISSPLATTE, LINKS
                                                  aus £22,27
                                                  aus £22,27
                                                  FT SCF PLT VERSTÄRKUNG BRK Genuine Aston Martin – Neu (bestellen)
                                                  # 11
                                                  MPN: 701554
                                                  PAD-BAUGRUPPE, FUSSSTÜTZE
                                                  PAD-BAUGRUPPE, FUSSSTÜTZE Genuine Aston Martin – Neu (bestellen)
                                                  # 12
                                                  MPN: 6G33-E801202-AA
                                                  SCHRAUBE, M5 X 12 LINSENKOPF
                                                  aus £0,47
                                                  aus £0,47
                                                  M5X45 Senkkopfschraube Genuine Aston Martin – Neu (bestellen)
                                                  # 13
                                                  MPN: 4G43-12020-BA
                                                  PAD-BAUGRUPPE, FUSSSTÜTZE
                                                  aus £1.676,50
                                                  aus £1.676,50
                                                  Bremsbelagsatz vorne ST FT Genuine Aston Martin – Neu (bestellen)
                                                  # 14
                                                  MPN: 6G33-E801202-AA
                                                  SCHRAUBE, M5 X 45 SENKKOPF
                                                  aus £0,47
                                                  aus £0,47
                                                  M5X45 Senkkopfschraube Genuine Aston Martin – Neu (bestellen)
                                                  # 15
                                                  MPN: AG43-13242-AC
                                                  VERSCHLEISSPLATTE, FRONTSCHWELLER, KIT. LINKS UND RECHTS LIEFERBAR
                                                  Polierte Legierung
                                                  aus £241,36
                                                  aus £241,36
                                                  VERSCHLEISSPLATTE, FRONTSCHWELLER, KIT. LINKS UND RECHTS LIEFERBAR Genuine Aston Martin – Neu (bestellen)
                                                  # 15
                                                  MPN: 8D33-13242-AD
                                                  VERSCHLEISSPLATTE, FRONTSCHWELLER, KIT. LINKS UND RECHTS LIEFERBAR
                                                  Schwarz
                                                  VERSCHLEISSPLATTE, FRONTSCHWELLER, KIT. LINKS UND RECHTS LIEFERBAR Genuine Aston Martin – Neu (bestellen)
                                                  # 16
                                                  MPN: 6G33-SS106209-AA
                                                  SCHRAUBE, M6 X 20-INNENSUCHSE, NIEDRIGER KOPF
                                                  Edelstahl
                                                  SCHRAUBE, M6 X 20-INNENSUCHSE, NIEDRIGER KOPF Genuine Aston Martin – Neu (bestellen)
                                                  # 16
                                                  MPN: 8D33-68D11-AA
                                                  SCHRAUBE, M6 X 20-INNENSUCHSE, NIEDRIGER KOPF
                                                  Schwarz
                                                  aus £0,48
                                                  aus £0,48
                                                  M6X20 Innensechskantschraube mit Innensechskant Genuine Aston Martin – Neu (bestellen)
                                                  # 17
                                                  MPN: 8D33-13255-AAW
                                                  NAMENSPAD-BAUGRUPPE, SILL LINKS
                                                  aus £245,29
                                                  aus £245,29
                                                  NAMENSPAD-BAUGRUPPE, SILL LINKS Genuine Aston Martin – Neu (bestellen)
                                                  # 18
                                                  MPN: 8D33-13254-AAW
                                                  NAMENSPAD-BAUGRUPPE, SILL RH
                                                  aus £245,29
                                                  aus £245,29
                                                  NAMENSPAD-BAUGRUPPE, SILL RH Genuine Aston Martin – Neu (bestellen)
                                                  # 19
                                                  MPN: 8D33-132A50-AA
                                                  NAMENSSCHILD, SCHWELLENVERSCHLEIßBLECH
                                                  NAMENSSCHILD, SCHWELLENVERSCHLEIßBLECH Genuine Aston Martin – Neu (bestellen)
                                                  # 19
                                                  MPN: AD33-132A51-AA
                                                  NAMENSSCHILD, SCHWELLENVERSCHLEIßBLECH
                                                  Carbon Black Edition
                                                  aus £299,56
                                                  aus £299,56
                                                  NAMENSSCHILD, SCHWELLENVERSCHLEIßBLECH Genuine Aston Martin – Neu (bestellen)
                                                  # 19
                                                  MPN: CD33-132A50-AA
                                                  NAMENSSCHILD, SCHWELLENVERSCHLEIßBLECH
                                                  Carbon-Edition
                                                  aus £251,99
                                                  aus £251,99
                                                  NM PLT FRONTSCHWELLER SCF Genuine Aston Martin – Neu (bestellen)
                                                  # 19
                                                  MPN: CG33-80-10635
                                                  NAMENSSCHILD, SCHWELLENVERSCHLEIßBLECH
                                                  Drache 88-English
                                                  aus £149,90
                                                  aus £149,90
                                                  NAMENSSCHILD, SCHWELLENVERSCHLEIßBLECH Genuine Aston Martin – Neu (bestellen)
                                                  # 19
                                                  MPN: CG33-80-10634
                                                  NAMENSSCHILD, SCHWELLENVERSCHLEIßBLECH
                                                  Drache 88 – Mandarin
                                                  aus £149,90
                                                  aus £149,90
                                                  NAMENSSCHILD, SCHWELLENVERSCHLEIßBLECH Genuine Aston Martin – Neu (bestellen)
                                                  # 19
                                                  MPN: CD33-80-10120
                                                  NAMENSSCHILD, SCHWELLENVERSCHLEIßBLECH
                                                  DBS Ultimate
                                                  aus £847,09
                                                  aus £847,09
                                                  NAMENSSCHILD, SCHWELLENVERSCHLEIßBLECH Genuine Aston Martin – Neu (bestellen)
                                                  # 20
                                                  MPN: 697687
                                                  SCHRAUBE, NO6 X 9.5 SENKKOPF
                                                  aus £0,47
                                                  aus £0,47
                                                  SCHRAUBE NO6 X 9.5 CS B Genuine Aston Martin – Neu (bestellen)
                                                  # 21
                                                  MPN: 4G43-M4D4515-AA
                                                  Schaumstoff, Handbremsmanschette
                                                  aus £0,51
                                                  aus £0,51
                                                  SCHAUM Genuine Aston Martin – Neu (bestellen)
                                                  # 22
                                                  MPN: 4G43-831237-ABW
                                                  HANDBREMSMANSCHETTENBAUGRUPPE
                                                  aus £472,42
                                                  aus £472,42
                                                  HANDBREMSMANSCHETTENBAUGRUPPE Genuine Aston Martin – Neu (bestellen)
                                                  # 23
                                                  MPN: 8D33-281B11-ABW
                                                  Bausatz, Seitenteppich links
                                                  aus £1.437,50
                                                  aus £1.437,50
                                                  Bausatz, Seitenteppich links Genuine Aston Martin – Neu (bestellen)
                                                  # 23
                                                  MPN: 9D33-281B11-CBW
                                                  Bausatz, Seitenteppich, leicht
                                                  Linkslenker 9.5MY
                                                  Bausatz, Seitenteppich, leicht Genuine Aston Martin – Neu (bestellen)
                                                  # 23
                                                  MPN: 9D33-281B11-DCW
                                                  Bausatz, Seitenteppich, schwer
                                                  Linkslenker 9.5MY
                                                  Bausatz, Seitenteppich, schwer Genuine Aston Martin – Neu (bestellen)
                                                  # 24
                                                  MPN: 9D33-311A76-CA
                                                  FUSSRAUMLAUTSPRECHER RECHTS SILBER
                                                  9.5MY
                                                  aus £462,87
                                                  aus £462,87
                                                  Fußraumlautsprecher grün rechts Genuine Aston Martin – Neu (bestellen)
                                                  # 24
                                                  MPN: 9D33-311A76-DA
                                                  FUSSRAUMLAUTSPRECHER RECHTS SCHWARZ
                                                  Carbon Edition, DBS ultimativ
                                                  aus £472,37
                                                  aus £472,37
                                                  Fußraumlautsprecher grün rechts Genuine Aston Martin – Neu (bestellen)
                                                  # 25
                                                  MPN: 9D33-311A77-CA
                                                  FUSSRAUMLAUTSPRECHER LINKS SILBER
                                                  9.5MY
                                                  aus £462,87
                                                  aus £462,87
                                                  Fußraumlautsprecher, grün, links Genuine Aston Martin – Neu (bestellen)
                                                  # 25
                                                  MPN: 9D33-311A77-DA
                                                  FUSSRAUMLAUTSPRECHER LINKS SCHWARZ
                                                  Carbon Edition, DBS ultimativ
                                                  aus £472,37
                                                  aus £472,37
                                                  Fußraumlautsprecher, grün, links Genuine Aston Martin – Neu (bestellen)
                                                  # 26
                                                  MPN: 8D33-13053-AAW
                                                  TEPPICHBAUGRUPPE, VORDERER BODEN RECHTS
                                                  NSS – Bitte verwenden Sie das Bodenteppich-Set
                                                  aus £1.228,19
                                                  aus £1.228,19
                                                  TEPPICHBAUGRUPPE, VORDERER BODEN RECHTS Genuine Aston Martin – Neu (bestellen)
                                                  # 27
                                                  MPN: 8D33-13052-AAW
                                                  TEPPICHBAUGRUPPE, VORDERER BODEN LINKS
                                                  NSS – Bitte verwenden Sie das Bodenteppich-Set
                                                  aus £1.228,19
                                                  aus £1.228,19
                                                  TEPPICHBAUGRUPPE, VORDERER BODEN LINKS Genuine Aston Martin – Neu (bestellen)
                                                  # 28
                                                  MPN: 8D33-130A36-ABW
                                                  TEPPICHBAUGRUPPE, HINTERER BODEN RECHTS
                                                  NSS – Bitte verwenden Sie das Bodenteppich-Set
                                                  TEPPICHBAUGRUPPE, HINTERER BODEN RECHTS Genuine Aston Martin – Neu (bestellen)
                                                  # 29
                                                  MPN: 8D33-130A37-ACW
                                                  TEPPICHBAUGRUPPE, HINTERER BODEN LINKS
                                                  NSS – Bitte verwenden Sie das Bodenteppich-Set
                                                  TEPPICHBAUGRUPPE, HINTERER BODEN LINKS Genuine Aston Martin – Neu (bestellen)
                                                  # 30
                                                  MPN: 8D33-10K973-ABW
                                                  TEPPICH-RÜSTBRETT-BAUGRUPPE, HINTEN LINKS
                                                  aus £426,79
                                                  aus £426,79
                                                  TEPPICH-RÜSTBRETT-BAUGRUPPE, HINTEN LINKS Genuine Aston Martin – Neu (bestellen)
                                                  # -
                                                  -
                                                  BODENTEPPICH-KIT (ENTHÄLT ARTIKEL 26-30) PHANTOMGRAU
                                                  # -
                                                  -
                                                  BODENTEPPICH-KIT (ENTHÄLT ARTIKEL 26-30) OBSIDIANSCHWARZ
                                                  # 31
                                                  MPN: 6G33-13925-AA
                                                  PUSH-ON-FIX, M5 X 35
                                                  aus £0,47
                                                  aus £0,47
                                                  M5 X 35 PSH ON FIX Genuine Aston Martin – Neu (bestellen)
                                                  # 32
                                                  MPN: 702295
                                                  MUTTER, FLG, M5
                                                  aus £0,47
                                                  aus £0,47
                                                  MUTTER M5 SECHSKANTFLANSCH Genuine Aston Martin – Neu (bestellen)
                                                  # 33
                                                  MPN: 4G43-STC3710-AA
                                                  BEFESTIGUNG, Tanne
                                                  aus £0,47
                                                  aus £0,47
                                                  Dieses Teil ersetzt die Teilenummer 4G43-STC3710-AA-PK
                                                  TANNENBAUM 8MM Genuine Aston Martin – Neu (bestellen)
                                                  # 34
                                                  MPN: 4G43-3N328-BE
                                                  Fußstützenmontage
                                                  Linkslenker
                                                  aus £86,45
                                                  aus £86,45
                                                  RES FT MONTAGE LHD Genuine Aston Martin – Neu (bestellen)
                                                  # 35
                                                  MPN: 9D33-201A49-AA
                                                  SCHILD, LAUTSPRECHERGITTER
                                                  09MY
                                                  aus £10,98
                                                  aus £10,98
                                                  SHLD LAUTSPRECHER GRL PR LH Genuine Aston Martin – Neu (bestellen)
                                                  # 36
                                                  MPN: 703725
                                                  SCHRAUBE, M4 X 10
                                                  9.5MY
                                                  aus £0,92
                                                  aus £0,92
                                                  SCREW-M4X10 Senkkopfbuchse Genuine Aston Martin – Neu (bestellen)
                                                  # -
                                                  -
                                                  KLEBEBAND, DOPPELSEITIG
