aston martin dbs (2014) teilediagramm für die motorschmierung

030200-E1 - Motorschmierung

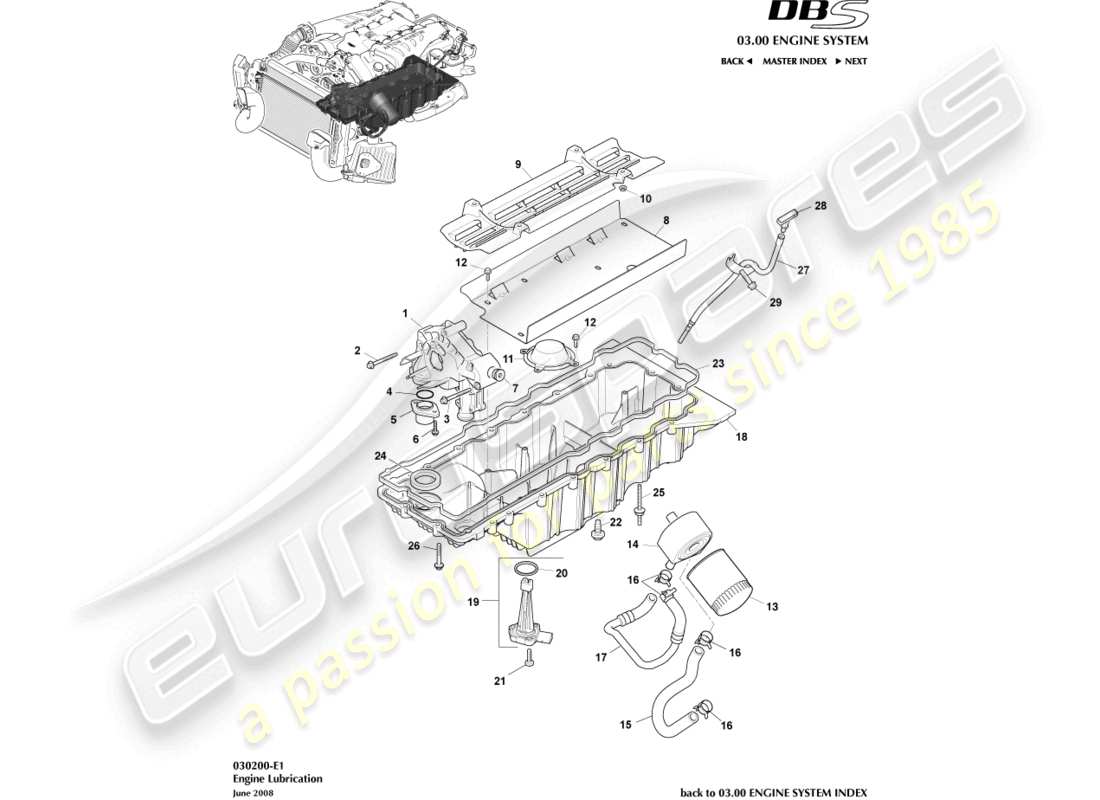

Aston Martin DBS (2014) Engine Lubrication Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
                                                    #
                                                    Artikelnummer
                                                    Beschreibung
                                                    Schlüssel
                                                    Preis
                                                    # 1
                                                    MPN: 8G43-04-11112
                                                    PUMPE, MOTORÖL
                                                    aus £1.484,68
                                                    aus £1.484,68
                                                    SERVICE ASSY-OIL PMP Genuine Aston Martin – Neu (bestellen)
                                                    # 2
                                                    MPN: 702552
                                                    BOLZEN, M8X70
                                                    aus £0,68
                                                    aus £0,68
                                                    BOLZEN M8 X 70 Genuine Aston Martin – Neu (bestellen)
                                                    # 4
                                                    MPN: 1R12-04-10351
                                                    O-RING, DIA 35X2.62
                                                    aus £5,60
                                                    aus £5,60
                                                    O-RING, DURCHMESSER 35X2.62 Genuine Aston Martin – Neu (bestellen)
                                                    # 5
                                                    MPN: 4G4E-6617-AA
                                                    ROHRBAUGRUPPE
                                                    aus £103,38
                                                    aus £103,38
                                                    ROHRMONTAGE Genuine Aston Martin – Neu (bestellen)
                                                    # 6
                                                    MPN: 702603
                                                    SCHRAUBE, FLG, M6X22, ÖLROHR
                                                    aus £0,47
                                                    aus £0,47
                                                    SCHRAUBE, M6 X 22 Genuine Aston Martin – Neu (bestellen)
                                                    # 7
                                                    MPN: 1RE-6C604-AC
                                                    STECKER ÖLPUMPE
                                                    STECKER ÖLPUMPE Genuine Aston Martin – Neu (bestellen)
                                                    # -
                                                    -
                                                    FEDER, ÜBERDRUCKVENTIL DER ÖLPUMPE
                                                    # -
                                                    -
                                                    KOLBEN, ÖLPUMPEN-ENTLASTUNGSVENTIL
                                                    # 8
                                                    MPN: 8D33-6686-AD
                                                    SCHALLDÄMPFER, ÖLWANNE
                                                    aus £126,15
                                                    aus £126,15
                                                    SCHALLDÄMPFER, ÖLWANNE Genuine Aston Martin – Neu (bestellen)
                                                    # 9
                                                    MPN: 4G4E-6B660-BA
                                                    SCHALLDÄMPFER, WINDAGE-FACH
                                                    aus £165,87
                                                    aus £165,87
                                                    SCHALLDÄMPFER, WINDAGE-FACH Genuine Aston Martin – Neu (bestellen)
                                                    # 10
                                                    MPN: 703168
                                                    MUTTER, FLG, M6
                                                    Ersetzung
                                                    Ersetzung
                                                    Genuine Aston Martin (nicht mehr bestellbar)
                                                    # 11
                                                    MPN: 4G4E-6622-BA
                                                    SIEB UND ABDECKUNG, ÖLPUMPE
                                                    aus £109,47
                                                    aus £109,47
                                                    SIEB- UND ABDECKUNGSBAUGRUPPE, ÖLPUMPE Genuine Aston Martin – Neu (bestellen)
                                                    # 12
                                                    MPN: 702601
                                                    BOLZEN, FLG, M6X18.5
                                                    aus £0,47
                                                    aus £0,47
                                                    SCHRAUBE M56X20 HF 8N Genuine Aston Martin – Neu (bestellen)
                                                    # 13
                                                    MPN: AG43-6714-AA-PK
                                                    Ölfilter
                                                    PACKUNG MIT 12
                                                    aus £25,18
                                                    aus £25,18
                                                    ÖLFILTER (PK von 10) Genuine Aston Martin – Neu (bestellen)
                                                    Alternative (#AG43-6714-AA) ÖLFILTER (einzeln) Genuine Aston Martin – Neu auf Lager
                                                    # 14
                                                    MPN: 8G43-6A642-BA
                                                    KÜHLERBAUGRUPPE, MOTORÖL
                                                    KÜHLERBAUGRUPPE, MOTORÖL Genuine Aston Martin – Neu (bestellen)
                                                    # -
                                                    -
                                                    SCHRAUBENEINSATZ, ÖLKÜHLER
                                                    # 15
                                                    MPN: 4G4E-8B451-BA
                                                    Schlauch
                                                    aus £42,96
                                                    aus £42,96
                                                    Schlauch Genuine Aston Martin – Neu (bestellen)
                                                    # 16
                                                    MPN: 702858
                                                    KLEMME
                                                    aus £2,14
                                                    aus £2,14
                                                    SCHLAUCHKLEMME 23.9-27.1 Genuine Aston Martin – Neu (bestellen)
                                                    # 17
                                                    MPN: 4G4E-6N867-BB
                                                    ROHR- UND SCHLAUCHBAUGRUPPE
                                                    aus £37,89
                                                    aus £37,89
                                                    ROHR- UND SCHLAUCHBAUGRUPPE Genuine Aston Martin – Neu (bestellen)
                                                    # 18
                                                    MPN: 8D33-6675-DA
                                                    ÖLWANNE KOMPL
                                                    Enthält die Elemente 19 und 22
                                                    aus £1.824,74
                                                    aus £1.824,74
                                                    ÖLWANNENBAUGRUPPE Genuine Aston Martin – Neu (bestellen)
                                                    # 19
                                                    MPN: 4G43-04-10972
                                                    SENSORBAUGRUPPE, MOTORÖL NIEDRIG
                                                    aus £59,17
                                                    aus £59,17
                                                    SNSR ASSY-ENG LOWOIL Genuine Aston Martin – Neu (bestellen)
                                                    # 20
                                                    MPN: 8W93-87030-BA
                                                    DICHTUNG, SENSOR FÜR NIEDRIGEN ÖLSTAND DES MOTORS
                                                    IMMER ERSETZEN. NICHT WIEDERVERWENDEN
                                                    aus £22,68
                                                    aus £22,68
                                                    O-RING, SENSOR FÜR NIEDRIGEN ÖLSTAND DES MOTORS Genuine Aston Martin – Neu (bestellen)
                                                    # 21
                                                    MPN: 700607
                                                    SCHRAUBE M6X20 HEX FLG HD
                                                    aus £0,47
                                                    aus £0,47
                                                    SCHRAUBE M6X20 SECHSKANTFLANSCH Genuine Aston Martin – Neu (bestellen)
                                                    # 22
                                                    MPN: 4G43-04-10205
                                                    Ablassschraube, M12
                                                    Mindestbestellmenge von 8
                                                    aus £13,32
                                                    aus £13,32
                                                    Ablassschraube, Ölwanne Genuine Aston Martin – Neu auf Lager
                                                    # 23
                                                    MPN: 04-85092
                                                    DICHTUNG, ÖLWANNE
                                                    aus £64,31
                                                    aus £64,31
                                                    DICHTUNG, ÖLWANNE Genuine Aston Martin – Neu auf Lager
                                                    # 24
                                                    MPN: 4G4E-6A731-AA
                                                    DICHTUNG, ÖLPUMPEN-ANSCHLUSSROHR
                                                    DICHTUNG, ÖLPUMPEN-ANSCHLUSSROHR Genuine Aston Martin – Neu (bestellen)
                                                    # 25
                                                    MPN: 702604
                                                    BOLZEN UND Scheibe
                                                    aus £18,04
                                                    aus £18,04
                                                    STUD&WSHR M6X20+M8X4 Genuine Aston Martin – Neu (bestellen)
                                                    # 26
                                                    MPN: 702853
                                                    BOLZEN, M8X47.5
                                                    Ersetzung
                                                    Ersetzung
                                                    Genuine Aston Martin (nicht mehr bestellbar)
                                                    # 27
                                                    MPN: 4G4E-6754-AD
                                                    ROHRBAUGRUPPE, ÖLSTANDSANZEIGE
                                                    aus £36,01
                                                    aus £36,01
                                                    ROHRBAUGRUPPE, ÖLSTANDSANZEIGE Genuine Aston Martin – Neu (bestellen)
                                                    # 28
                                                    MPN: 8D33-6750-CA
                                                    Peilstab
                                                    aus £29,67
                                                    aus £29,67
                                                    ÖLSTANDANZEIGEBAUGRUPPE Genuine Aston Martin – Neu (bestellen)
                                                    # -
                                                    -
                                                    ETIKETT, MOTORÖLPEILSTAB
                                                    Nicht dargestellt
                                                    # 29
                                                    MPN: 701745
                                                    SCHRAUBE, M8 FLANSCHKOPF, Peilstabrohr
                                                    aus £0,47
                                                    aus £0,47
                                                    SCHRAUBE, M8 FLANSCHKOPF, Peilstabrohr Genuine Aston Martin – Neu (bestellen)
