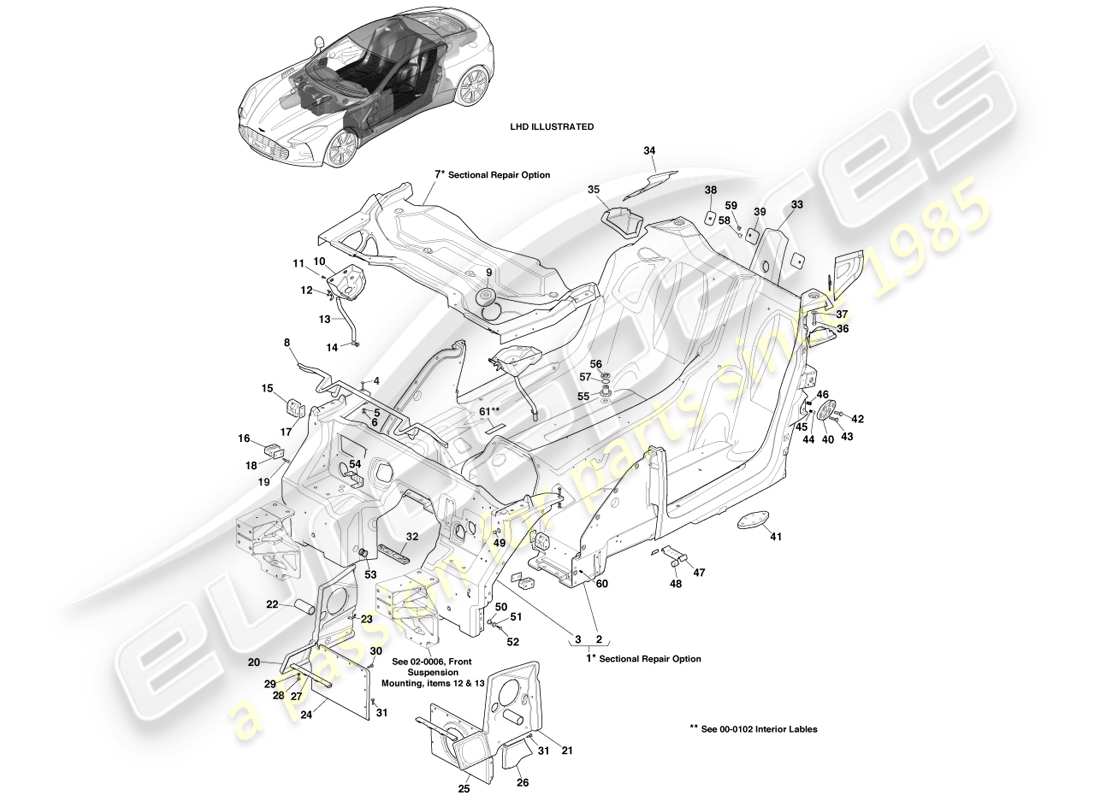

0101.0000 - Hauptwanne
Aston Martin One-77 (2011) Main Tub Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 12023-05-1488-AL
HAUPTWANNE UND ARMATURENBRETT, LINKS
NSS
# 1
MPN: 12023-05-1489-AD
Hauptwanne und Armaturenbrett, verklebt, Rechtslenker
NSS
# 2
MPN: 12023-05-11014-BR
HAUPTWANNE, LHD
NSS
# 2
MPN: 12023-05-11015-AD
HAUPTWANNE, RHD
NSS
# 3
MPN: 12023-05-1022-BK
Armaturenbrett, links
# 3
MPN: 12023-05-1023-AD
Armaturenbrett, rechts
# 4
MPN: 12023-09-6058-AA
SCHRAUBE, M8 X 1.25 X 35, FLANSCH BHCS
# 5
MPN: 12023-09-6112-AA
Scheibe, FLACH
# 6
MPN: 12023-09-6034-AA
MUTTER, M8 SECHSKANTKOPF
# 7
MPN: 12023-05-1020-AZ
WINDLAUF, OBERTEIL, LINKS
# 7
MPN: 12023-05-1021-AC
WINDLAUF, OBERTEIL, RHD
# 8
MPN: 12023-05-1028-AD
Zwickel, Motorhaube
# 9
MPN: 12023-03-7026-AA
ABDECKUNG, BREMSFLÜSSIGKEITSBEHÄLTER LINKS
aus £1.183,40
aus £1.183,40
# 9
MPN: 12023-03-7027-AA
ABDECKUNG, BREMSFLÜSSIGKEITSBEHÄLTER RHD
aus £1.183,40
aus £1.183,40
# 10
MPN: 12023-05-1397-AL
Montagebaugruppe, Scheibenwischermotorbaugruppe, rechts
# 10
MPN: 12023-05-1396-AL
Montagebaugruppe, Scheibenwischermotorbaugruppe, links
# 11
MPN: 12023-09-6044-AA
SCHRAUBE, M6 X 1.0 X 20, BHCS
# 12
MPN: 12023-03-8516-AA
HALTER, WISCHER IN LINIE
aus £51,06
aus £51,06
# 13
MPN: 12023-03-8718-AB
ROHR, WISCHER-ABLAUF
aus £124,20
aus £124,20
# 14
MPN: AY93-14E047-AA
CLIP, KRAWATTE WRAP DRÜCKEN
# 15
MPN: 12023-05-1243-AE
SCHARNIERVERSTÄRKUNG, OBEN, RECHTS
# 15
MPN: 12023-05-1242-AE
SCHARNIERVERSTÄRKUNG, OBEN, LINKS
# 16
MPN: 12023-05-1244-AF
SCHARNIERVERSTÄRKUNG, UNTEN
# 17
MPN: 12023-05-1250-AD
RÜCKPLATTE, SCHARNIERVERSTÄRKUNG, OBEN
# 18
MPN: 12023-05-1252-AD
TRÄGERPLATTE, SCHARNIERVERSTÄRKUNG, UNTEN
# 19
MPN: 12023-09-6000-AA
Schraube, M8 X 1.25 X 40, Sechskantkopf
# 20
MPN: 12023-05-1520-AA
VERBUNDENE KPL DER WINDLAUFSEITE INNENBLECH, LINKS, RECHTS
# 20
MPN: 12023-05-1524-AA
VERBUNDENE KPL DER WINDLAUFSEITE INNENBLECH, RHD, RH
# 21
MPN: 12023-05-1518-AA
VERBUNDENE KPL DER WINDLAUFSEITIGEN INNENBLECHE, LHD, LINKS
# 21
MPN: 12023-05-1508-AB
VERBUNDENE KPL DER WINDLAUFSEITIGEN INNENBLECHE, LHD, LINKS
# 22
MPN: 12023-05-1348-AA
ROHR, TÜR-DRAHTBAUM
# 23
MPN: 12023-03-7000-AA
HALTERUNG, ZYLINDER, EINZELN
aus £43,20
aus £43,20
# 24
MPN: 12023-05-1036-AH
SCHOTT, FUSSRAUM AUF DER BEIFAHRERSEITE, LINKS
# 24
MPN: 12023-05-1037-AE
SCHOTT, FUSSRAUM AUF DER FAHRERSEITE, RHD
# 25
MPN: 12023-05-1034-AJ
SCHOTT, FUSSRAUM FAHRERSEITE, LINKS
# 25
MPN: 12023-05-1035-AJ
SCHOTT, FUSSRAUM FAHRERSEITE, RHD
# 26
MPN: 12023-05-1070-AC
PAD, SEITLICHER FUSSRAUM, FAHRERSEITE, LINKS
# 26
MPN: 12023-05-1071-AB
PAD, SEITLICHER FUSSRAUM, FAHRERSEITE, RHD
# 27
MPN: 12023-05-1218-AB
HALTERUNG, OBERE SCHUTZTEILE VORNE AN SCHUTZTEILE SCHNEIDEN
# 28
MPN: 12023-09-6008-AA
Schraube, M8 X 1.25 X 22, Sechskantkopf
# 29
MPN: 12023-09-6112-AA
Scheibe, FLACH
# 30
MPN: 12023-09-6054-AA
SCHRAUBE, M8 X 1.25 X 30 FLANSCH BHCS
# 31
MPN: 12023-09-6050-AA
SCHRAUBE, M8 X 1.25 X 20, FLANSCH BHCS
# 32
MPN: 12023-05-1388-AF
HALTERUNGSBAUGRUPPE, BATTERIEFACHUNTERSTÜTZUNG
# 33
MPN: 12023-05-1080-AK
HALTERUNG, MITTLERES HINTERROHR
# 34
MPN: 12023-05-1061-AF
GLASEIMER, HINTERER TEIL, RECHTS
# 34
MPN: 12023-05-1060-AF
GLASEIMER, HINTERER TEIL, LINKS
# 35
MPN: 12023-05-1115-AD
VERKLEIDUNG, B-SÄULENABSCHLUSS, RECHTS
# 35
MPN: 12023-05-1114-AD
VERKLEIDUNG, B-SÄULENABSCHLUSS, LINKS
# 36
MPN: 12023-09-6020-AA
SCHRAUBE, M12 X 1.75 X 50, SECHSKANTSCHRAUBE
# 37
MPN: 12023-09-6106-AA
Scheibe, FLACH
# 38
MPN: 12023-05-1284-AD
MONTAGEMUTTERPLATTE, ÄUSSERER SCHULTERGURT
# 39
MPN: 12023-05-1286-AD
MONTAGEMUTTERPLATTE, INNERER SCHULTERGURT
# 40
MPN: 12023-05-1274-AB
Riemen, oberes Chassis, hintere Wanne zur Hauptwanne
# 41
MPN: 12023-05-1276-AB
Riemen, unteres Chassis, hintere Wanne zur Hauptwanne
# 42
MPN: 12023-09-6040-AA
Schraube, M12 X 1.75 X 35, Sechskantkopf
aus £26,44
aus £26,44
# 43
MPN: 04113-100-035
Schraube, M10 X 1.5 X 35, Sechskantkopf
# 44
MPN: 12023-05-1332-AA
Scherhülse, Fahrgestellgurt
# 45
MPN: 1084-10CN-240
SPIRALEINSATZ, M10 X 1.5 X 15
# 46
MPN: 1084-12CN-240
SPIRALEINSATZ, M12 X 1.75 X 24
# 47
MPN: 12023-03-7526-AA
HALTERUNG, TUNNELBRÜCKE
aus £57,51
aus £57,51
# 48
MPN: 12023-05-1450-AA
ABDECKKAPPE
# 49
MPN: 12023-05-15-1502-AA
STECKER, DATUM
# 50
MPN: 12023-05-1330-AB
BOLZENAUFNAHME, EINBINDEN
# 51
MPN: 12023-05-1328-AA
BOLZENSTÜCK, VERBINDEN
# 52
MPN: 12023-09-6082-AA
SCHRAUBE, M8 X 1.25 X 25, INNENSECHSKANT, SENKT
# 53
MPN: 12023-05-1208-AA
EINSATZ, ZYLINDERHUT, BATTERIEENTLÜFTUNG
# 54
MPN: 12023-03-8598-AB
HALTERUNG, MOTORRAUM IN LINIE
aus £74,21
aus £74,21
# 55
MPN: 12023-05-1086-AB
GEWINDE EINFÜGEN, TUB DATUM
aus £241,04
aus £241,04
# 56
MPN: 12023-05-1088-AA
HALTER, EINSATZ
aus £203,95
aus £203,95
# 57
MPN: 12023-05-1106-AA
O-RING
# 58
MPN: 12023-05-1494-AB
STUD, BOND ON FLUSH, M5 X 12
# 59
-
BOLZEN, GROßKOPFVERBINDUNG, M5-1.0 X 12
# 60
MPN: 93715A615
KEENSERT, KNM 8 X 1.25 X 12
# 61
MPN: 12023-05-1512-AA
VIN-Schild, Fahrgestell
