0110.0060 - Sparco Sportsitz

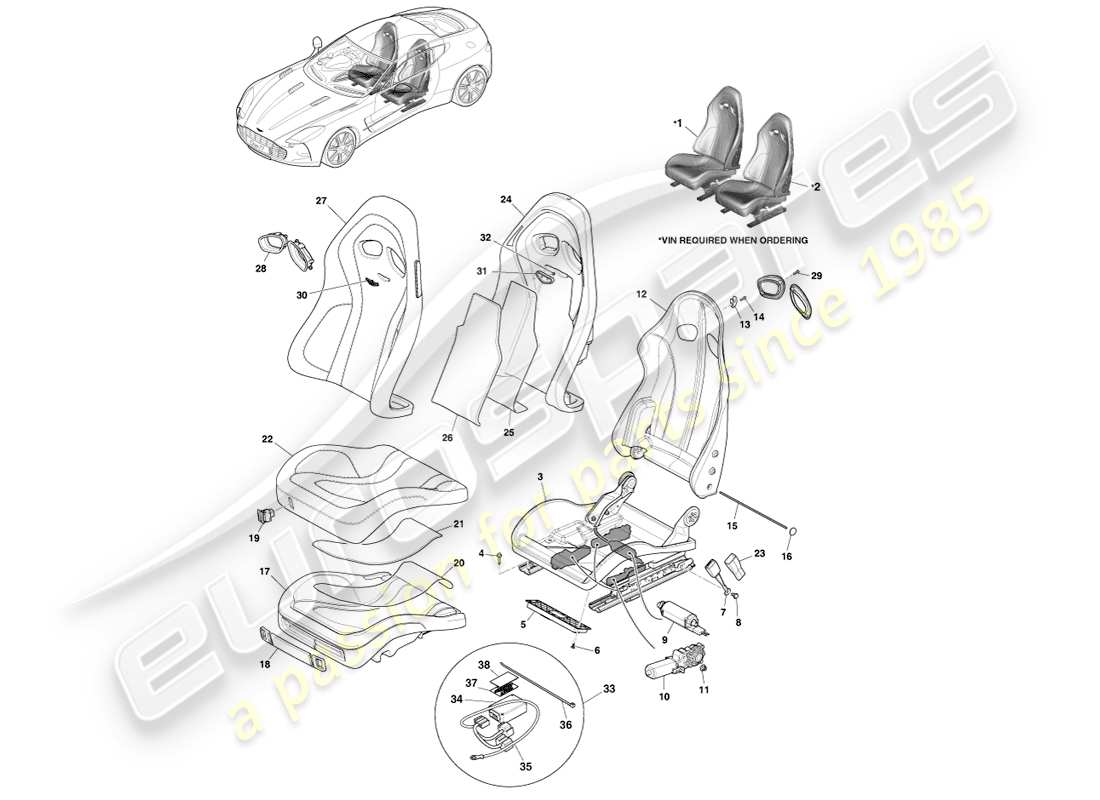

Aston Martin One-77 (2011) Sparco Sports Seat Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 12023-14-6741-AG
VORDERSITZ, BEENDET, KOMPL
Bestellung nach VIN-Nr.
# 2
MPN: 12023-14-66742-AH
VORDERSITZ, BEENDET, KOMPL
Bestellung nach VIN-Nr.
# 3
MPN: 12023-14-6709-AB
SITZBAUGRUPPE KOMPL
1 pro Sitzeinheit
aus £393,41
aus £393,41
# 4
MPN: 702687
SCHRAUBE M8X30 HEX HD
4 pro Sitzeinheit
# 5
MPN: AD43-14C249-AA
MODUL ECU, SITZ
1 pro Sitzeinheit
Ersetzung
Ersetzung
# 6
MPN: 701581
BEFESTIGUNG, TANNE
4 pro Sitzeinheit
# 7
MPN: 4G43-613K22-BD
SCHNALLE, SICHERHEITSGURT
1 pro Sitzeinheit
aus £177,02
aus £177,02
# 8
-
SCHRAUBE, 7/16 UNF, SICHERHEITSGURTSCHLOSS
1 pro Sitzeinheit
# 9
MPN: 12023-14-6414-AC
MOTORBAUGRUPPE, SITZNEIGUNG
1 pro Sitzbasisbaugruppe
# 10
MPN: 4G43-74-10127
KIT, SQUAB-MOTOR
3 pro Sitzbasisbaugruppe
aus £94,25
aus £94,25
# 11
-
MUTTER, HEX FLG HD
1 pro Squab-Motor
# 12
MPN: 12023-14-6744-AA
SCHALE, RÜCKENLEHNE RECHTS
# 12
MPN: 12023-14-6703-AA
SCHALE, RÜCKENLEHNE LINKS
# 13
MPN: 9G43-18564-AA
HAKEN, MANTEL
1 pro Sitzeinheit
aus £4,23
aus £4,23
# 14
MPN: 6G33-SS106209-AB
SCHRAUBE, M6X20
1 pro Sitzeinheit
aus £0,47
aus £0,47
# 15
MPN: 12023-14-6713-AA
STANGE, VERBINDER
1 pro Sitzeinheit
# -
-
SICHERUNGSRING
2 pro Sitzeinheit
# 16
MPN: 12023-14-5045
ABDECKUNG, VERBINDUNGSSTANGE
2 pro Sitzeinheit
# 17
MPN: 12023-14-6630-AA
SCHAUMSTOFF, SITZBASIS
1 pro Sitzeinheit
# 18
MPN: 12023-14-6587-AA
GEHÄUSE, SITZGURT
1 pro Sitzeinheit
# 19
MPN: AY93-14D764-AA
SCHALTER, SITZHEIZUNG
1 pro Sitzeinheit
aus £192,13
aus £192,13
# 20
MPN: 7G43-14D698-AC
ELEMENT, SITZBODENHEIZUNG
1 pro Sitzeinheit
aus £203,89
aus £203,89
# 21
MPN: 12023-14-6712-AA
Schaumstoffeinlage, Sitzfläche
1 pro Sitzeinheit
# 22
MPN: 12023-14-6408-ACW
BEZUG, VORDERSITZKISSEN
1 pro Sitzeinheit
# 23
MPN: 12023-14-6564-AAW
ABDECKUNG, SICHERHEITSGURTSCHLOSS
1 pro Sitzeinheit
# -
-
LOCTITE
SICHERHEITSGURTABDECKUNG
# 24
MPN: 12023-14-6632-AG
SCHAUMSTOFF, RÜCKENLEHNE
1 pro Sitzeinheit
# 25
MPN: 12023-14-6704-AA
ELEMENT, SITZRÜCKENHEIZUNG
1 pro Sitzeinheit
# 26
MPN: 12023-14-6705-AA
Schaumstoffeinlage, Rückenlehne
1 pro Sitzeinheit
# 27
MPN: 12023-14-5038-ACW
ABDECKUNG, VORDERSITZPLATZ RECHTS
# 27
MPN: 12023-14-6406-ACW
ABDECKUNG, VORDERSITZSQUAB LINKS
# 28
MPN: 12023-14-5044-ACW
Sicherheitsgurtschlaufen vorne/hinten und links/rechts
Bitte beachten Sie, dass die einzelnen Teile unten aufgeführt sind
# 29
MPN: 704509
SCHRAUBE M4X8MM
4 pro Sicherheitsgurtschlaufen-Set
# 30
MPN: 12023-14-6570-AA
ABZEICHEN, SITZ
1 pro Sitzeinheit
aus £65,49
aus £65,49
# 31
MPN: 12023-14-6571-AC
RÜCKENPLATTE, SITZABZEICHEN
1 pro Sitzeinheit
aus £74,53
aus £74,53
# 32
MPN: 700986-PK
NUT M4
2 pro Sitzplatzabzeichen
Ersetzung
Ersetzung
# 33
MPN: FG43-632B22-AA
SERVICE-KIT, MODUL, SITZHEIZUNG
Siehe QN-01-0026, Januar 2015
aus £88,52
aus £88,52
Dieses Teil ersetzt die Teilenummer FG43-18B512-AA
# 34
MPN: FG43-18B512-AA
SUPERVISOR-MODUL, SITZHEIZUNG
Teil des Kits Nr. 33
Ersetzung
Ersetzung
# 35
MPN: FG43-14B510-AA
KABELBAUM, SITZÜBERWACHUNGSMODUL
Teil des Kits Nr. 33
aus £21,78
aus £21,78
# 36
MPN: 4G43-N02091-AB
KABELBINDER
Teil des Kits Nr. 33
aus £0,47
aus £0,47
# 37
MPN: 6102600572
KLETTSCHLAUFEN, 50X50
Teil des Kits Nr. 33
# 38
MPN: 6102600505
KLETTHAKEN, 50X50
Teil des Kits Nr. 33
# -
-
KLEBEBAND, DOPPELSEITIG
# -
-
KLETTSCHLAUFE
# -
-
KLETTHAKEN
# -
-
KLETTSCHLAUFE (WEISS)
# -
-
KLETTSCHLAUFE 50X10MM
# -
-
CLIP, SITZKANTENBEFESTIGUNG
16 pro Sitzeinheit
# -
-
Sicherheitsgurtschlaufe, vorne links
GRAU
# -
-
Sicherheitsgurtschlaufe, vorne links
SILBER
# -
-
Sicherheitsgurtschlaufe, vorne links
Schwarz
# -
-
Sicherheitsgurtschlaufe, vorne links
BLAU
# -
-
Sicherheitsgurtschlaufe, vorne links
Grau/Ruthenium
# -
-
Sicherheitsgurtschlaufe, vorne links
Silber/Ruthenium
# -
-
Sicherheitsgurtschlaufe, vorne links
Schwarz/Ruthenium
# -
-
Sicherheitsgurtschlaufe, vorne links
Blau/Ruthenium
# -
-
Sicherheitsgurtschlaufe, vorne links
Grau/Gold
# -
-
Sicherheitsgurtschlaufe, vorne links
Silber Gold
# -
-
Sicherheitsgurtschlaufe, vorne links
Schwarzes Gold
# -
-
Sicherheitsgurtschlaufe, vorne links
Blau/Gold
# -
-
Sicherheitsgurtschlaufe, vorne links
Grau/Chrom
# -
-
Sicherheitsgurtschlaufe, vorne links
Silber/Chrom
# -
-
Sicherheitsgurtschlaufe, vorne links
Schwarz/Chrom
# -
-
Sicherheitsgurtschlaufe, vorne links
Blau/Chrom
# -
-
Sicherheitsgurtschlaufe, vorne rechts
GRAU
# -
-
Sicherheitsgurtschlaufe, vorne rechts
SILBER
# -
-
Sicherheitsgurtschlaufe, vorne rechts
Schwarz
# -
-
Sicherheitsgurtschlaufe, vorne rechts
BLAU
# -
-
Sicherheitsgurtschlaufe, vorne rechts
Grau/Ruthenium
# -
-
Sicherheitsgurtschlaufe, vorne rechts
Silber/Ruthenium
# -
-
Sicherheitsgurtschlaufe, vorne rechts
Schwarz/Ruthenium
# -
-
Sicherheitsgurtschlaufe, vorne rechts
Blau/Ruthenium
# -
-
Sicherheitsgurtschlaufe, vorne rechts
Grau/Gold
# -
-
Sicherheitsgurtschlaufe, vorne rechts
Silber Gold
# -
-
Sicherheitsgurtschlaufe, vorne rechts
Schwarzes Gold
# -
-
Sicherheitsgurtschlaufe, vorne rechts
Blau/Gold
# -
-
Sicherheitsgurtschlaufe, vorne rechts
Grau/Chrom
# -
-
Sicherheitsgurtschlaufe, vorne rechts
Silber/Chrom
# -
-
Sicherheitsgurtschlaufe, vorne rechts
Schwarz/Chrom
# -
-
Sicherheitsgurtschlaufe, vorne rechts
Blau/Chrom
# -
-
Sicherheitsgurtschlaufe, links hinten
GRAU
# -
-
Sicherheitsgurtschlaufe, links hinten
SILBER
# -
-
Sicherheitsgurtschlaufe, links hinten
Schwarz
# -
-
Sicherheitsgurtschlaufe, links hinten
BLAU
# -
-
Sicherheitsgurtschlaufe, links hinten
Grau/Ruthenium
# -
-
Sicherheitsgurtschlaufe, links hinten
Silber/Ruthenium
# -
-
Sicherheitsgurtschlaufe, links hinten
Schwarz/Ruthenium
# -
-
Sicherheitsgurtschlaufe, links hinten
Blau/Ruthenium
# -
-
Sicherheitsgurtschlaufe, links hinten
Grau/Gold
# -
-
Sicherheitsgurtschlaufe, links hinten
Silber Gold
# -
-
Sicherheitsgurtschlaufe, links hinten
Schwarzes Gold
# -
-
Sicherheitsgurtschlaufe, links hinten
Blau/Gold
# -
-
Sicherheitsgurtschlaufe, links hinten
Grau/Chrom
# -
-
Sicherheitsgurtschlaufe, links hinten
Silber/Chrom
# -
-
Sicherheitsgurtschlaufe, links hinten
Schwarz/Chrom
# -
-
Sicherheitsgurtschlaufe, links hinten
Blau/Chrom
# -
-
Sicherheitsgurtschlaufe, rechts hinten
GRAU
# -
-
Sicherheitsgurtschlaufe, rechts hinten
SILBER
# -
-
Sicherheitsgurtschlaufe, rechts hinten
Schwarz
# -
-
Sicherheitsgurtschlaufe, rechts hinten
BLAU
# -
-
Sicherheitsgurtschlaufe, rechts hinten
Grau/Ruthenium
# -
-
Sicherheitsgurtschlaufe, rechts hinten
Silber/Ruthenium
# -
-
Sicherheitsgurtschlaufe, rechts hinten
Schwarz/Ruthenium
# -
-
Sicherheitsgurtschlaufe, rechts hinten
Blau/Ruthenium
# -
-
Sicherheitsgurtschlaufe, rechts hinten
Grau/Gold
# -
-
Sicherheitsgurtschlaufe, rechts hinten
Silber Gold
# -
-
Sicherheitsgurtschlaufe, rechts hinten
Schwarzes Gold
# -
-
Sicherheitsgurtschlaufe, rechts hinten
Blau/Gold
# -
-
Sicherheitsgurtschlaufe, rechts hinten
Grau/Chrom
# -
-
Sicherheitsgurtschlaufe, rechts hinten
Silber/Chrom
# -
-
Sicherheitsgurtschlaufe, rechts hinten
Schwarz/Chrom
# -
-
Sicherheitsgurtschlaufe, rechts hinten
Blau/Chrom
-part-diagram-0110.0061.webp "ASTON MARTIN ONE-77 (2011) EINSTELLUNG DES VORDERSITZES TEILEDIAGRAMM")
-part-diagram-0111.0002.webp "ASTON MARTIN ONE-77 (2011) TÜRGLAS TEILEDIAGRAMM")
-part-diagram-0111.0004.webp "ASTON MARTIN ONE-77 (2011) HECKSCHEIBE TEILEDIAGRAMM")
-part-diagram-0111.0005.webp "ASTON MARTIN ONE-77 (2011) TÜRFENSTERHEBER TEILEDIAGRAMM")
-part-diagram-0111.0006.webp "ASTON MARTIN ONE-77 (2011) WINDSCHUTZSCHEIBE TEILEDIAGRAMM")
-part-diagram-0111.0012.webp "ASTON MARTIN ONE-77 (2011) HINTERE VIERTELSCHEIBE TEILEDIAGRAMM")
-part-diagram-0111.0022.webp "ASTON MARTIN ONE-77 (2011) HECKSCHEIBENVERRIEGELUNG TEILEDIAGRAMM")
-part-diagram-0111.0046.webp "ASTON MARTIN ONE-77 (2011) HECKSCHEIBENSCHARNIER TEILEDIAGRAMM")
-part-diagram-0111.0092.webp "ASTON MARTIN ONE-77 (2011) FENSTER-/SPIEGELVERRIEGELUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0112.0001.webp "ASTON MARTIN ONE-77 (2011) INSTRUMENTENTAFEL TEILEDIAGRAMM")
-part-diagram-0112.0002.webp "ASTON MARTIN ONE-77 (2011) MITTELSTAPEL TEILEDIAGRAMM")
-part-diagram-0112.0003.webp "ASTON MARTIN ONE-77 (2011) MITTELKONSOLE MIT ARMLEHNE TEILEDIAGRAMM")
-part-diagram-0112.0004.webp "ASTON MARTIN ONE-77 (2011) QUERWAGENSTRAHL TEILEDIAGRAMM")
-part-diagram-0112.0005.webp "ASTON MARTIN ONE-77 (2011) CENTER-STACK-FASZIE TEILEDIAGRAMM")
-part-diagram-0114.0001.webp "ASTON MARTIN ONE-77 (2011) SENDER, RKE TEILEDIAGRAMM")
-part-diagram-0114.0002.webp "ASTON MARTIN ONE-77 (2011) START/STOPP-MODUL TEILEDIAGRAMM")
-part-diagram-0114.0024.webp "ASTON MARTIN ONE-77 (2011) KRAFTSTOFFEINFÜLLMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0114.0036.webp "ASTON MARTIN ONE-77 (2011) GRIFFMONTAGE TEILEDIAGRAMM")
-part-diagram-0114.0038.webp "ASTON MARTIN ONE-77 (2011) VORDERTÜRRIEGEL TEILEDIAGRAMM")
-part-diagram-0114.0040.webp "ASTON MARTIN ONE-77 (2011) HAUBENVERRIEGELUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0116.0006.webp "ASTON MARTIN ONE-77 (2011) SCHEIBE TEILEDIAGRAMM")
-part-diagram-0116.0008.webp "ASTON MARTIN ONE-77 (2011) WISCHERBLATTBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0116.0050.webp "ASTON MARTIN ONE-77 (2011) SCHEIBENWASCHANLAGE TEILEDIAGRAMM")
-part-diagram-0116.0058.webp "ASTON MARTIN ONE-77 (2011) SCHEINWERFERWASCHANLAGE TEILEDIAGRAMM")
-part-diagram-0116.0096.webp "ASTON MARTIN ONE-77 (2011) WISCHERGESTÄNGEBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0119.0000.webp "ASTON MARTIN ONE-77 (2011) GITTERÖFFNUNGSPLATTE TEILEDIAGRAMM")
-part-diagram-0119.0002.webp "ASTON MARTIN ONE-77 (2011) ANKER DER HINTEREN STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0119.0016.webp "ASTON MARTIN ONE-77 (2011) HECKDIFFUSOR TEILEDIAGRAMM")
-part-diagram-0120.0022.webp "ASTON MARTIN ONE-77 (2011) BEIFAHRER AIRBAG TEILEDIAGRAMM")
-part-diagram-0120.0034.webp "ASTON MARTIN ONE-77 (2011) AIRBAG-STEUERUNG TEILEDIAGRAMM")
-part-diagram-0120.0048.webp "ASTON MARTIN ONE-77 (2011) VORDERE SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-0120.0136.webp "ASTON MARTIN ONE-77 (2011) BETÄTIGUNGSSENSOREN TEILEDIAGRAMM")
-part-diagram-02.0004.webp "ASTON MARTIN ONE-77 (2011) VORDERER HILFSRAHMEN TEILEDIAGRAMM")
-part-diagram-02.0006.webp "ASTON MARTIN ONE-77 (2011) VORDERE STRUKTUR TEILEDIAGRAMM")
-part-diagram-02.0007.webp "ASTON MARTIN ONE-77 (2011) HINTERE AUFHÄNGUNGSHALTERUNGEN TEILEDIAGRAMM")
-part-diagram-02.0010.webp "ASTON MARTIN ONE-77 (2011) MOTORLAGER TEILEDIAGRAMM")
-part-diagram-02.0012.webp "ASTON MARTIN ONE-77 (2011) GETRIEBEHALTERUNGEN TEILEDIAGRAMM")
-part-diagram-02.0040.webp "ASTON MARTIN ONE-77 (2011) HINTERER HILFSRAHMEN TEILEDIAGRAMM")
-part-diagram-03.0001.webp "ASTON MARTIN ONE-77 (2011) MOTORKERNSTOPFEN TEILEDIAGRAMM")
-part-diagram-03.0002.webp "ASTON MARTIN ONE-77 (2011) MOTORSCHMIERUNG TEILEDIAGRAMM")
-part-diagram-03.0004.webp "ASTON MARTIN ONE-77 (2011) KRAFTSTOFFBEFÜLLUNG UND -STEUERUNG TEILEDIAGRAMM")
-part-diagram-03.0005.webp "ASTON MARTIN ONE-77 (2011) ZUBEHÖRANTRIEB TEILEDIAGRAMM")
-part-diagram-03.0006.webp "ASTON MARTIN ONE-77 (2011) MOTOR DURCHDREHEN TEILEDIAGRAMM")
-part-diagram-03.0007.webp "ASTON MARTIN ONE-77 (2011) ZÜNDUNG TEILEDIAGRAMM")
-part-diagram-03.0009.webp "ASTON MARTIN ONE-77 (2011) EMISSIONSKONTROLLE TEILEDIAGRAMM")
-part-diagram-03.0010.webp "ASTON MARTIN ONE-77 (2011) VENTILSTEUERUNG TEILEDIAGRAMM")
-part-diagram-03.0011.webp "ASTON MARTIN ONE-77 (2011) MOTORABDICHTUNG TEILEDIAGRAMM")
-part-diagram-03.0012.webp "ASTON MARTIN ONE-77 (2011) AUSGLEICHSBEHÄLTER UND WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-03.0014.webp "ASTON MARTIN ONE-77 (2011) ABGASKRÜMMER TEILEDIAGRAMM")
-part-diagram-03.0015.webp "ASTON MARTIN ONE-77 (2011) ELEKTRONISCHE MOTORSTEUERUNG TEILEDIAGRAMM")
-part-diagram-03.0024.webp "ASTON MARTIN ONE-77 (2011) KÜHLMITTELBEHÄLTER UND SCHLÄUCHE TEILEDIAGRAMM")
-part-diagram-03.0026.webp "ASTON MARTIN ONE-77 (2011) LUFTAUFLADUNG TEILEDIAGRAMM")
-part-diagram-03.0028.webp "ASTON MARTIN ONE-77 (2011) TROCKENSUMPF-ÖLTANK TEILEDIAGRAMM")
-part-diagram-03.0038.webp "ASTON MARTIN ONE-77 (2011) KÜHLERBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-03.0044.webp "ASTON MARTIN ONE-77 (2011) ÖLENTLÜFTUNGSSCHLAUCH TEILEDIAGRAMM")
-part-diagram-03.0046.webp "ASTON MARTIN ONE-77 (2011) MOTORSCHMIERLEITUNGEN TEILEDIAGRAMM")
-part-diagram-03.0048.webp "ASTON MARTIN ONE-77 (2011) DROSSELKLAPPENSTEUERUNG TEILEDIAGRAMM")
-part-diagram-04.0000.webp "ASTON MARTIN ONE-77 (2011) RÄDER & REIFEN TEILEDIAGRAMM")
-part-diagram-04.0002.webp "ASTON MARTIN ONE-77 (2011) VORDERRADAUFHÄNGUNGSBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-04.0003.webp "ASTON MARTIN ONE-77 (2011) HINTERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-04.0004.webp "ASTON MARTIN ONE-77 (2011) HINTERE FEDER UND DÄMPFER TEILEDIAGRAMM")
-part-diagram-04.0008.webp "ASTON MARTIN ONE-77 (2011) EINSTELLBARES FAHRHÖHENSYSTEM HINTEN TEILEDIAGRAMM")
-part-diagram-04.0014.webp "ASTON MARTIN ONE-77 (2011) HINTERE STABILISATORSTANGE TEILEDIAGRAMM")
-part-diagram-04.0028.webp "ASTON MARTIN ONE-77 (2011) EINSTELLBARES FAHRHÖHENSYSTEM VORNE TEILEDIAGRAMM")
-part-diagram-04.0032.webp "ASTON MARTIN ONE-77 (2011) VORDERE STABILISATORSTANGE TEILEDIAGRAMM")
-part-diagram-04.0034.webp "ASTON MARTIN ONE-77 (2011) VORDERE FEDER UND DÄMPFER TEILEDIAGRAMM")
-part-diagram-05.0004.webp "ASTON MARTIN ONE-77 (2011) ANTRIEBSWELLENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-05.0006.webp "ASTON MARTIN ONE-77 (2011) HINTERE HALBWELLENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-06.0002.webp "ASTON MARTIN ONE-77 (2011) BREMSPEDALBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-06.0006.webp "ASTON MARTIN ONE-77 (2011) HINTERES BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-06.0012.webp "ASTON MARTIN ONE-77 (2011) SERVOBREMSBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-06.0016.webp "ASTON MARTIN ONE-77 (2011) VORDERES BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-06.0028.webp "ASTON MARTIN ONE-77 (2011) ANTIBLOCKIERREGELUNG TEILEDIAGRAMM")
-part-diagram-06.0036.webp "ASTON MARTIN ONE-77 (2011) BREMSLEITUNGEN UND -SCHLÄUCHE, LINKSLENKUNG TEILEDIAGRAMM")
-part-diagram-06.0038.webp "ASTON MARTIN ONE-77 (2011) BREMSLEITUNGEN UND -SCHLÄUCHE, RECHTSLENKER TEILEDIAGRAMM")
-part-diagram-06.0044.webp "ASTON MARTIN ONE-77 (2011) VAKUUMSCHLAUCHBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-06.0132.webp "ASTON MARTIN ONE-77 (2011) FESTSTELLBREMSMODUL TEILEDIAGRAMM")
-part-diagram-06.0133.webp "ASTON MARTIN ONE-77 (2011) FESTSTELLBREMSSCHALTER TEILEDIAGRAMM")
-part-diagram-07.0002.webp "ASTON MARTIN ONE-77 (2011) GETRIEBEBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-07.0002a.webp "ASTON MARTIN ONE-77 (2011) SPORTSHIFT-KITS TEILEDIAGRAMM")
-part-diagram-07.0014.webp "ASTON MARTIN ONE-77 (2011) GETRIEBEKÜHLER TEILEDIAGRAMM")
-part-diagram-07.0068.webp "ASTON MARTIN ONE-77 (2011) PADDLESHIFT TEILEDIAGRAMM")
-part-diagram-07.0116.webp "ASTON MARTIN ONE-77 (2011) GETRIEBE-ECU TEILEDIAGRAMM")
-part-diagram-07.0117.webp "ASTON MARTIN ONE-77 (2011) GETRIEBESCHALTER TEILEDIAGRAMM")
-part-diagram-08.0042.webp "ASTON MARTIN ONE-77 (2011) KUPPLUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-09.0018.webp "ASTON MARTIN ONE-77 (2011) ABGASKRÜMMER TEILEDIAGRAMM")
-part-diagram-09.0030.webp "ASTON MARTIN ONE-77 (2011) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-09.0034.webp "ASTON MARTIN ONE-77 (2011) VAKUUMVERTEILUNG TEILEDIAGRAMM")
-part-diagram-09.0050.webp "ASTON MARTIN ONE-77 (2011) HEGO-SENSOREN TEILEDIAGRAMM")
-part-diagram-09.0052.webp "ASTON MARTIN ONE-77 (2011) HITZESCHILD-SUBSYSTEM TEILEDIAGRAMM")
-part-diagram-10.0020.webp "ASTON MARTIN ONE-77 (2011) KRAFTSTOFFLEITUNGEN TEILEDIAGRAMM")
-part-diagram-10.0020.2.webp "ASTON MARTIN ONE-77 (2011) KOHLENSTOFFKANISTER TEILEDIAGRAMM")
-part-diagram-10.0032.webp "ASTON MARTIN ONE-77 (2011) KRAFTSTOFFFÜLLSTOFF TEILEDIAGRAMM")
-part-diagram-10.0036.webp "ASTON MARTIN ONE-77 (2011) KRAFTSTOFFTANK-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-10.0110.webp "ASTON MARTIN ONE-77 (2011) KRAFTSTOFFPUMPENMODULE TEILEDIAGRAMM")
-part-diagram-11.0004.webp "ASTON MARTIN ONE-77 (2011) SERVOLENKUNG TEILEDIAGRAMM")
-part-diagram-11.0008.webp "ASTON MARTIN ONE-77 (2011) LENKSÄULENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-11.0014.webp "ASTON MARTIN ONE-77 (2011) LENKRADBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-11.0048.webp "ASTON MARTIN ONE-77 (2011) KÜHLER, SCHLÄUCHE UND BEHÄLTER, LINKSLENKUNG TEILEDIAGRAMM")
-part-diagram-11.0050.webp "ASTON MARTIN ONE-77 (2011) KÜHLER, SCHLÄUCHE UND BEHÄLTER, RECHTSLENKER TEILEDIAGRAMM")
-part-diagram-11.0074.webp "ASTON MARTIN ONE-77 (2011) LENKSÄULENSCHALTER TEILEDIAGRAMM")
-part-diagram-12.0001.webp "ASTON MARTIN ONE-77 (2011) LUFTVERTEILUNGSKOMPONENTEN TEILEDIAGRAMM")
-part-diagram-12.0010.webp "ASTON MARTIN ONE-77 (2011) VERDAMPFER & HEIZER TEILEDIAGRAMM")
-part-diagram-12.0036.webp "ASTON MARTIN ONE-77 (2011) LUFTEINLASSKANÄLE TEILEDIAGRAMM")
-part-diagram-12.0042.webp "ASTON MARTIN ONE-77 (2011) KOMPONENTEN ZUR LUFTABSAUGUNG TEILEDIAGRAMM")
-part-diagram-12.0053.webp "ASTON MARTIN ONE-77 (2011) KÜHLMITTELSCHLÄUCHE TEILEDIAGRAMM")
-part-diagram-12.0054.webp "ASTON MARTIN ONE-77 (2011) KLIMAANLAGENLEITUNGEN TEILEDIAGRAMM")
-part-diagram-12.0126.webp "ASTON MARTIN ONE-77 (2011) SENSOREN TEILEDIAGRAMM")
-part-diagram-13.0024.webp "ASTON MARTIN ONE-77 (2011) HORNSYSTEM TEILEDIAGRAMM")
-part-diagram-13.0118.webp "ASTON MARTIN ONE-77 (2011) KOMBIINSTRUMENT TEILEDIAGRAMM")
-part-diagram-13.0144.webp "ASTON MARTIN ONE-77 (2011) EINPARKHILFESENSOREN TEILEDIAGRAMM")
-part-diagram-14.0004.webp "ASTON MARTIN ONE-77 (2011) BATTERIE TEILEDIAGRAMM")
-part-diagram-14.0006.webp "ASTON MARTIN ONE-77 (2011) SICHERUNGSTAFELN TEILEDIAGRAMM")
-part-diagram-14.0138.webp "ASTON MARTIN ONE-77 (2011) JUMPSTART-TERMINAL TEILEDIAGRAMM")
-part-diagram-14.0140.webp "ASTON MARTIN ONE-77 (2011) BATTERIETRENNSCHALTER TEILEDIAGRAMM")
-part-diagram-14.0141.webp "ASTON MARTIN ONE-77 (2011) BATTERIE-EIN/AUS-SCHALTER TEILEDIAGRAMM")
-part-diagram-15.0000.webp "ASTON MARTIN ONE-77 (2011) MEDIENSTEUERUNG TEILEDIAGRAMM")
-part-diagram-15.0020.webp "ASTON MARTIN ONE-77 (2011) LAUTSPRECHER TEILEDIAGRAMM")
-part-diagram-15.0100.webp "ASTON MARTIN ONE-77 (2011) RADIOANTENNE TEILEDIAGRAMM")
-part-diagram-15.0106.webp "ASTON MARTIN ONE-77 (2011) INFOTAINMENT-MODUL TEILEDIAGRAMM")
-part-diagram-15.0126.webp "ASTON MARTIN ONE-77 (2011) VERSTÄRKER TEILEDIAGRAMM")
-part-diagram-17.0000.webp "ASTON MARTIN ONE-77 (2011) SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-17.0001.webp "ASTON MARTIN ONE-77 (2011) LICHTSCHALTER TEILEDIAGRAMM")
-part-diagram-17.0002.webp "ASTON MARTIN ONE-77 (2011) RÜCKLEUCHTEN TEILEDIAGRAMM")
-part-diagram-17.0003.webp "ASTON MARTIN ONE-77 (2011) HÖFLICHE BELEUCHTUNG TEILEDIAGRAMM")
-part-diagram-17.0050.webp "ASTON MARTIN ONE-77 (2011) KENNZEICHENLEUCHTEN TEILEDIAGRAMM")
-part-diagram-17.0104.webp "ASTON MARTIN ONE-77 (2011) SEITLICHE REPEATER TEILEDIAGRAMM")
-part-diagram-17.0134.webp "ASTON MARTIN ONE-77 (2011) NEBEL- UND RÜCKFAHRSCHEINWERFER TEILEDIAGRAMM")
-part-diagram-18.0003.webp "ASTON MARTIN ONE-77 (2011) HECKKABELBAUM TEILEDIAGRAMM")
-part-diagram-18.0004.webp "ASTON MARTIN ONE-77 (2011) MOTORKABELBAUM TEILEDIAGRAMM")
-part-diagram-18.0005.webp "ASTON MARTIN ONE-77 (2011) ERDKABELBAUM TEILEDIAGRAMM")
-part-diagram-18.0007.webp "ASTON MARTIN ONE-77 (2011) BATTERIEKABEL, KABINE TEILEDIAGRAMM")
-part-diagram-18.0008.webp "ASTON MARTIN ONE-77 (2011) BATTERIEKABEL, MOTORRAUM TEILEDIAGRAMM")
-part-diagram-18.0009.webp "ASTON MARTIN ONE-77 (2011) BATTERIEKABEL, HINTEN TEILEDIAGRAMM")
-part-diagram-18.0010.webp "ASTON MARTIN ONE-77 (2011) MOTORRAUMKABELBAUM TEILEDIAGRAMM")
-part-diagram-18.0011.webp "ASTON MARTIN ONE-77 (2011) TÜRGESCHIRR TEILEDIAGRAMM")
-part-diagram-18.0012.webp "ASTON MARTIN ONE-77 (2011) IP-KABELBAUM TEILEDIAGRAMM")
-part-diagram-18.0013.webp "ASTON MARTIN ONE-77 (2011) VERBINDUNGSKABELBAUM FÜR DAS GASPEDAL TEILEDIAGRAMM")
-part-diagram-18.0014.webp "ASTON MARTIN ONE-77 (2011) GETRIEBEKABELBAUM TEILEDIAGRAMM")
-part-diagram-18.0022.webp "ASTON MARTIN ONE-77 (2011) ECU-MONTAGE TEILEDIAGRAMM")
-part-diagram-19.0034.webp "ASTON MARTIN ONE-77 (2011) DIEBSTAHLSCHUTZSENSOREN UND -SCHALTER TEILEDIAGRAMM")
-part-diagram-19.0036.webp "ASTON MARTIN ONE-77 (2011) MASSENBEWEGUNGSSENSOR TEILEDIAGRAMM")
-part-diagram-19.0038.webp "ASTON MARTIN ONE-77 (2011) RKE TEILEDIAGRAMM")
-part-diagram-19.0054.webp "ASTON MARTIN ONE-77 (2011) NAVIGATIONSANZEIGE TEILEDIAGRAMM")
-part-diagram-19.0062.webp "ASTON MARTIN ONE-77 (2011) TRACKER TEILEDIAGRAMM")
-part-diagram-19.0066.webp "ASTON MARTIN ONE-77 (2011) ELEKTRONISCHES TÜRMODUL TEILEDIAGRAMM")
-part-diagram-19.0078.webp "ASTON MARTIN ONE-77 (2011) SICHERHEITSSIGNALGEBER TEILEDIAGRAMM")
-part-diagram-19.0080.webp "ASTON MARTIN ONE-77 (2011) GPS-ANTENNE TEILEDIAGRAMM")
-part-diagram-19.0086.webp "ASTON MARTIN ONE-77 (2011) WISCHERSTEUERMODUL TEILEDIAGRAMM")
-part-diagram-19.0098.webp "ASTON MARTIN ONE-77 (2011) REIFENDRUCKMODUL TEILEDIAGRAMM")
-part-diagram-19.0130.webp "ASTON MARTIN ONE-77 (2011) PI-SHURLOCK-CONTROLLER TEILEDIAGRAMM")
-part-diagram-19.0146.webp "ASTON MARTIN ONE-77 (2011) SPEICHERSTICK TEILEDIAGRAMM")
-part-diagram-00.0028.webp "ASTON MARTIN ONE-77 (2011) NOTFALLAUSRÜSTUNG TEILEDIAGRAMM")
-part-diagram-00.0101.webp "ASTON MARTIN ONE-77 (2011) AUßENETIKETTEN TEILEDIAGRAMM")
-part-diagram-00.0102.webp "ASTON MARTIN ONE-77 (2011) INNENETIKETTEN TEILEDIAGRAMM")
-part-diagram-00.0103.webp "ASTON MARTIN ONE-77 (2011) ETIKETTEN UNTER DER MOTORHAUBE TEILEDIAGRAMM")
-part-diagram-00.0104.webp "ASTON MARTIN ONE-77 (2011) BEDIENUNGSANLEITUNG TEILEDIAGRAMM")
-part-diagram-0101.0000.webp "ASTON MARTIN ONE-77 (2011) HAUPTWANNE TEILEDIAGRAMM")
-part-diagram-0101.0008.webp "ASTON MARTIN ONE-77 (2011) HINTERE V-KLAMMER TEILEDIAGRAMM")
-part-diagram-0101.0010.webp "ASTON MARTIN ONE-77 (2011) MOTORRAUMHALTERUNG TEILEDIAGRAMM")
-part-diagram-0101.0011.webp "ASTON MARTIN ONE-77 (2011) HINTERE WANNENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0101.0012.webp "ASTON MARTIN ONE-77 (2011) DACHMONTAGE TEILEDIAGRAMM")
-part-diagram-0101.0014.webp "ASTON MARTIN ONE-77 (2011) TÜRÖFFNUNG TEILEDIAGRAMM")
-part-diagram-0101.0016.webp "ASTON MARTIN ONE-77 (2011) WANNE AERO-BODEN TEILEDIAGRAMM")
-part-diagram-0101.0018.webp "ASTON MARTIN ONE-77 (2011) SICHERHEITSGURTHALTERUNGEN TEILEDIAGRAMM")
-part-diagram-0101.0020.webp "ASTON MARTIN ONE-77 (2011) HINTERER KOFFERRAUM TEILEDIAGRAMM")
-part-diagram-0102.0008.webp "ASTON MARTIN ONE-77 (2011) VORDERE QUERPLATTE TEILEDIAGRAMM")
-part-diagram-0102.0012.webp "ASTON MARTIN ONE-77 (2011) VORDERER AERO-BODEN TEILEDIAGRAMM")
-part-diagram-0102.0018.webp "ASTON MARTIN ONE-77 (2011) HAUBENSCHARNIERSYSTEM TEILEDIAGRAMM")
-part-diagram-0103.0000.webp "ASTON MARTIN ONE-77 (2011) VORDERE KOTFLÜGEL UND KÜHLERGRILL TEILEDIAGRAMM")
-part-diagram-0103.0002.webp "ASTON MARTIN ONE-77 (2011) HINTERE VIERTELVERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-0103.0005.webp "ASTON MARTIN ONE-77 (2011) MONTAGE DER MOTORHAUBE TEILEDIAGRAMM")
-part-diagram-0103.0006.webp "ASTON MARTIN ONE-77 (2011) VORDERRADKÄSTEN TEILEDIAGRAMM")
-part-diagram-0103.0008.webp "ASTON MARTIN ONE-77 (2011) HINTERRADKÄSTEN TEILEDIAGRAMM")
-part-diagram-0103.0009.webp "ASTON MARTIN ONE-77 (2011) VORDERTÜREN TEILEDIAGRAMM")
-part-diagram-0103.0016.webp "ASTON MARTIN ONE-77 (2011) SCHARNIERE FÜR DIE VORDERTÜR TEILEDIAGRAMM")
-part-diagram-0103.0054.webp "ASTON MARTIN ONE-77 (2011) HECKFLÜGELBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0105.0010.webp "ASTON MARTIN ONE-77 (2011) SICHERHEITSGURT-TASCHENABDECKUNG TEILEDIAGRAMM")
-part-diagram-0105.0026.webp "ASTON MARTIN ONE-77 (2011) MONTAGE DES BORDBRETTS TEILEDIAGRAMM")
-part-diagram-0105.0040.webp "ASTON MARTIN ONE-77 (2011) SONNENBLENDE TEILEDIAGRAMM")
-part-diagram-0105.0500.webp "ASTON MARTIN ONE-77 (2011) TÜRVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0105.0504.webp "ASTON MARTIN ONE-77 (2011) LADERAUMVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0105.0510.webp "ASTON MARTIN ONE-77 (2011) DACHHIMMEL- UND SÄULENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0105.0511.webp "ASTON MARTIN ONE-77 (2011) BODENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0106.0001.webp "ASTON MARTIN ONE-77 (2011) SCHOTT- UND MOTORISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0106.0002.webp "ASTON MARTIN ONE-77 (2011) AUSPUFF-HITZESCHILD-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-0107.0004.webp "ASTON MARTIN ONE-77 (2011) TÜRÖFFNUNGSDICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0107.0006.webp "ASTON MARTIN ONE-77 (2011) TÜR-TAILLENDICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0107.0008.webp "ASTON MARTIN ONE-77 (2011) MOTORHAUBEN- UND HECKKLAPPENDICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0108.0001.webp "ASTON MARTIN ONE-77 (2011) FRONTENDVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0108.0004.webp "ASTON MARTIN ONE-77 (2011) SEITEN- UND SEITENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0108.0010.webp "ASTON MARTIN ONE-77 (2011) TÜR-TAILLENBESATZ TEILEDIAGRAMM")
-part-diagram-0109.0034.webp "ASTON MARTIN ONE-77 (2011) AUßENRÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0109.0044.webp "ASTON MARTIN ONE-77 (2011) INNENSPIEGEL TEILEDIAGRAMM")
