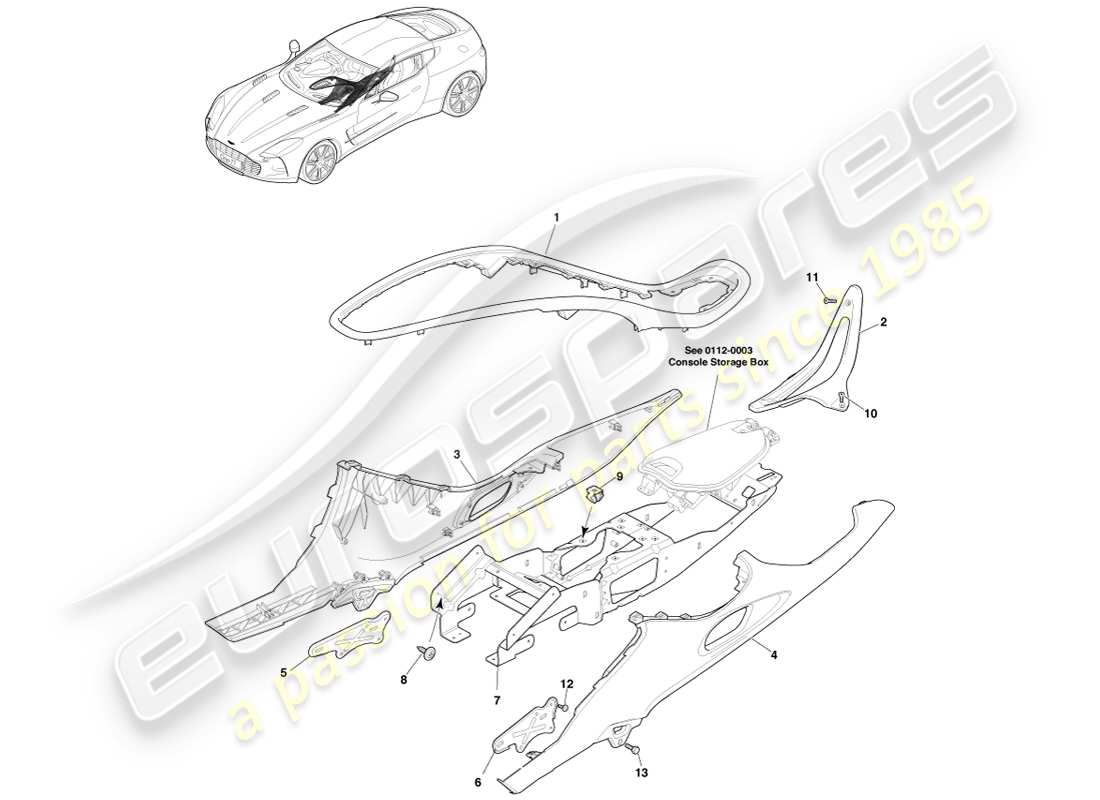

0112.0002 - Mittelstapel
Aston Martin One-77 (2011) Centre Stack Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 12023-14-6222-AC
REIFEN-UNTERBAUGRUPPE
Inklusive Halterungen
# 2
MPN: 12023-14-6162-AE
GUSSTEIL, HINTEN
GRAU
# 2
MPN: 12023-14-6162-BE
GUSSTEIL, HINTEN
SILBER
# 2
MPN: 12023-14-6162-CE
GUSSTEIL, HINTEN
Schwarz
# 2
MPN: 12023-14-6162-DE
GUSSTEIL, HINTEN
BLAU
# 2
MPN: 12023-14-6162-EE
GUSSTEIL, HINTEN
Graues und dunkles Ruthanium
# 2
MPN: 12023-14-6162-FE
GUSSTEIL, HINTEN
Silber und dunkles Ruthanium
# 2
MPN: 12023-14-6162-GE
GUSSTEIL, HINTEN
Schwarzes und dunkles Ruthanium
# 2
MPN: 12023-14-6162-HE
GUSSTEIL, HINTEN
Blaues und dunkles Ruthanium
# 2
MPN: 12023-14-6162-JE
GUSSTEIL, HINTEN
Grau und Roségold
# 2
MPN: 12023-14-6162-KE
GUSSTEIL, HINTEN
Silber und Roségold
# 2
MPN: 12023-14-6162-LE
GUSSTEIL, HINTEN
Schwarz und Roségold
# 2
MPN: 12023-14-6162-ME
GUSSTEIL, HINTEN
Blau und Roségold
# 2
MPN: 12023-14-6162-NE
GUSSTEIL, HINTEN
Grau und Hochglanz
# 2
MPN: 12023-14-6162-PE
GUSSTEIL, HINTEN
Silber und Hochglanz
# 2
MPN: 12023-14-6162-RE
GUSSTEIL, HINTEN
Schwarz und Hochglanz
# 2
MPN: 12023-14-6162-SE
GUSSTEIL, HINTEN
Blau und Hochglanz
# 3
MPN: 12023-14-6133-AI
SEITENVERKLEIDUNGS-UNTERBAUGRUPPE, RECHTS
Inklusive Halterungen
# 4
MPN: 12023-14-6132-AI
SEITENVERKLEIDUNGS-UNTERBAUGRUPPE, LINKS
Inklusive Halterungen
# 5
MPN: 12023-14-6025-AA
BEFESTIGUNGSPLATTE, QUERFAHRZEUGTRÄGER
aus £104,32
aus £104,32
# 6
MPN: 12023-14-6024-AD
BEFESTIGUNGSPLATTE, QUERFAHRZEUGTRÄGER
aus £109,40
aus £109,40
# 7
MPN: 12023-14-6086-AM
ANKERSCHWEISSBAUGRUPPE
aus £1.328,54
aus £1.328,54
# 8
MPN: 701157-PK
SCHRAUBE, 4,2 X 16 GROSSER Scheibe
aus £1,68
aus £1,68
# 9
MPN: 701563
MUTTER, EINDRÜCKEN
# 10
MPN: 703738
SCHRAUBE, M6 X 20
aus £0,85
aus £0,85
# 11
-
SCHRAUBE, M6 X 30
# 12
MPN: 4G43-3L657-AA
SCHRAUBE, M5 X 20
aus £0,47
aus £0,47
# 13
MPN: 703265
SCHRAUBE, M5 X 16
aus £0,47
aus £0,47
