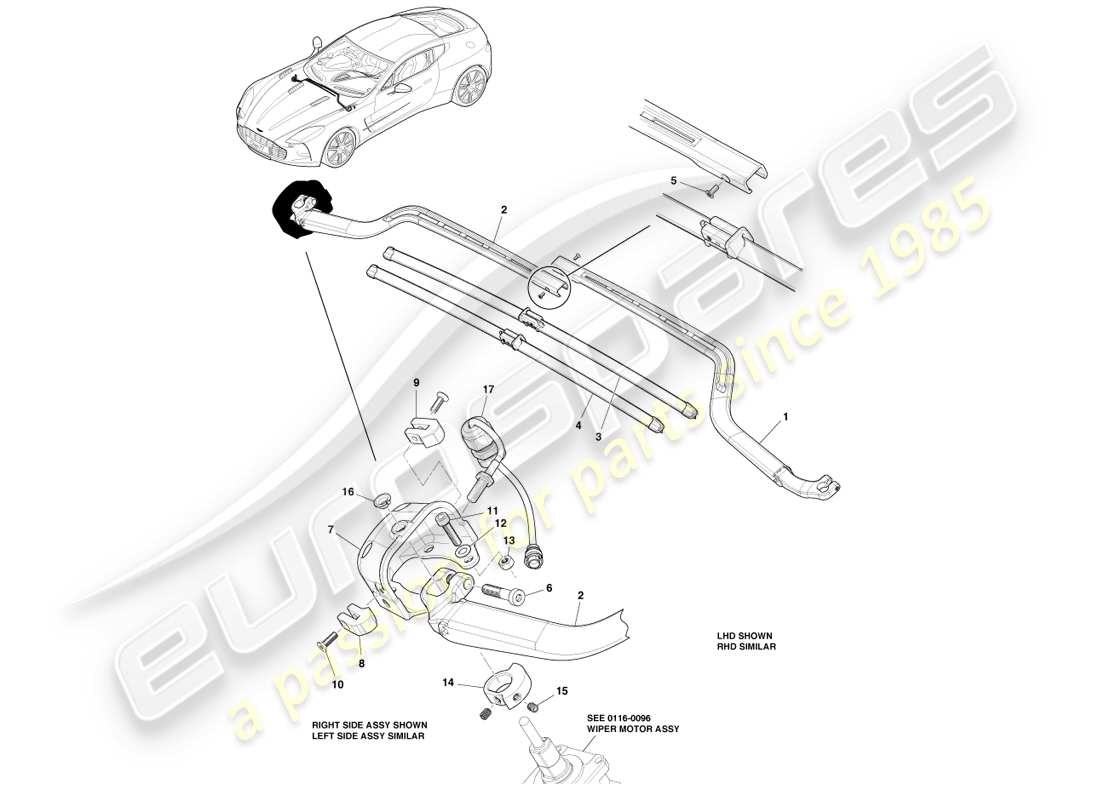

0116.0008 - Wischerblattbaugruppe
Aston Martin One-77 (2011) Wiper Blade Assembly Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 12023-09-1362-AF
Armbaugruppe, Scheibenwischer, Fahrerseite links
# 1
MPN: 12023-09-1363-AA
Armbaugruppe, Scheibenwischer, Fahrerseite RHD
# 2
MPN: 12023-09-1364-AF
Armbaugruppe, Scheibenwischer, Beifahrerseite links
aus £2.003,47
aus £2.003,47
# 2
MPN: 12023-09-1365-AA
Armbaugruppe, Scheibenwischer, Beifahrerseite RHD
# 3
MPN: AY93-37-10124
BLATTBAUGRUPPE, SCHEIBENWISCHER, FAHRERSEITE, LINKS
aus £121,09
aus £121,09
# 3
MPN: AY93-37-10102
BLATTBAUGRUPPE, SCHEIBENWISCHER, FAHRERSEITE, RHD
aus £121,09
aus £121,09
# 4
MPN: AY93-37-10123
BLATTBAUGRUPPE, SCHEIBENWISCHER, BEIFAHRERSEITE, LINKS
aus £121,09
aus £121,09
# 4
MPN: AY93-37-10103
BLATTBAUGRUPPE, SCHEIBENWISCHER, BEIFAHRERSEITE, RHD
aus £121,09
aus £121,09
# 5
MPN: 12023-09-6138
SCHRAUBE, M4X10, TORX C/SUNK HD
2 pro Klinge
# 6
MPN: 51040-080-035
BOLZEN, M8X35, INNENSECHSKANT, DÜNNE HD-KAPPE
1 pro Armbaugruppe
# 7
MPN: 12023-09-1026-AH
HALTEHALTER, WISCHERARM-POSITIONSSENSOR
# 8
MPN: 12023-09-1148-AD
Fester Anschlag, Scheibenwischerarm
1 pro Halteklammer
# 9
MPN: 12023-09-1228-AC
Fester Anschlag oben, Scheibenwischerarm
1 pro Halteklammer
# 10
MPN: 51060-050-016
SCHRAUBE, M5X16, INNENSECHSKANT, versenkt HD
1 pro Hard Stop
# 11
MPN: 51050-060-025
Bolzen, M6X25, Sockel-HD-Kappe
4 pro Halteklammer
# 12
MPN: 51416-060-001
Scheibe M6, flach ID6.4XOD12
# 13
MPN: 51729-060-001
Mutter, M6, Sechskant, Nyloneinsatz
4 pro Halteklammer
# 14
MPN: 12023-09-1022-AG
AUSLÖSERRING, WISCHERARM
1 pro Armbaugruppe
# 15
MPN: 51260-060-008
SCHRAUBE, M6X8, INNENSECHSKANTSATZ, SCHRAUBENSPITZE
2 pro Trigger-Ring
# 16
MPN: 12023-09-1050-AA
Buchse, Scheibenwischerarmnabe
1 pro Wischerarmnabe
# 17
MPN: 12023-09-1350-AD
SENSOR, AUSLÖSER DES WISCHERARMS
aus £3.796,85
aus £3.796,85
