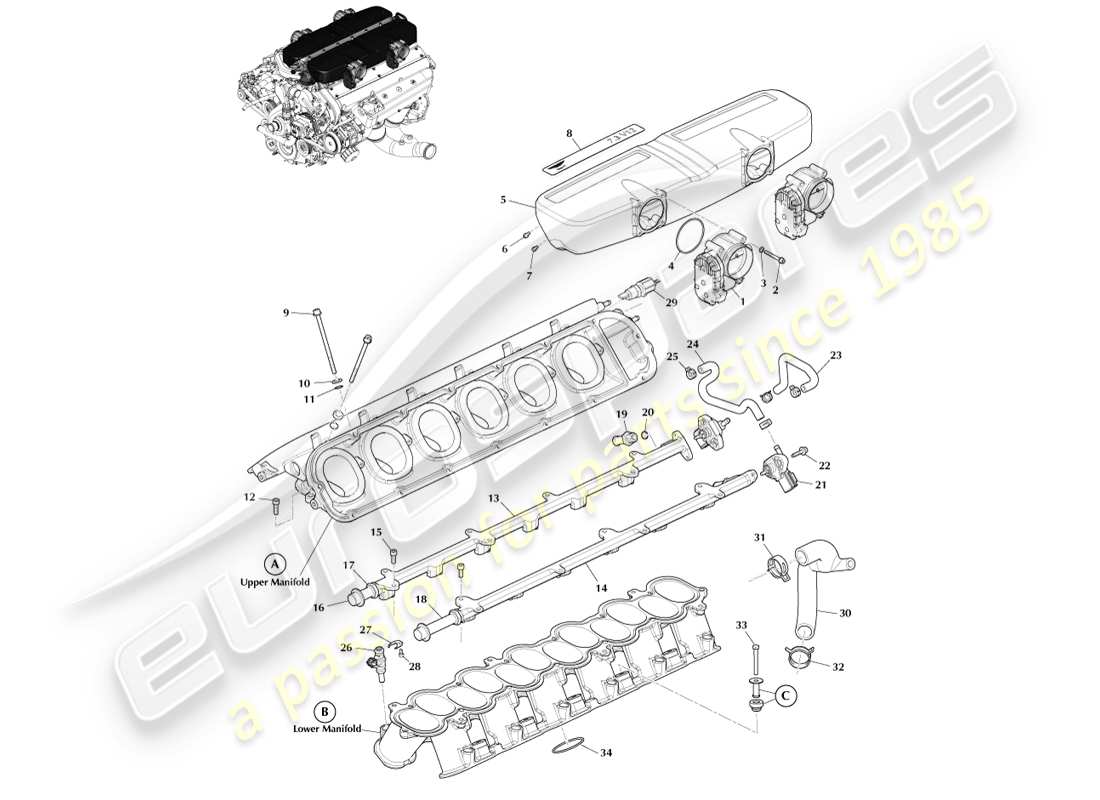

03.0004 - Kraftstoffbefüllung und -steuerung
Aston Martin One-77 (2011) Fuel Charging & Controls Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# -
MPN: AY93-9424-AA
VERTEILERBAUGRUPPE
Passende Baugruppe, bestehend aus Ober- (A) und Unterteil (B) sowie Befestigungsteilen (C)
aus £10.333,14
aus £10.333,14
# 1
MPN: 1R12-08-10079
DROSSELKLAPPENGEHÄUSE, 68MM
aus £291,00
aus £291,00
# 2
MPN: 705379
SCHRAUBE, DROSSELKLAPPENGEHÄUSE
# 3
MPN: 705380
Scheibe, DROSSELKLAPPENGEHÄUSE
# 4
MPN: 1R12-08-10317
O-RING, DROSSELKLAPPENGEHÄUSE
Ersetzung
Ersetzung
# 5
MPN: AY93-08-10066
ABDECKUNGEN, PLENUM
# -
-
O-RING-KABEL, PLENUM-ABDECKUNG
# -
-
DICHTMITTEL LOCTITE 5970, PLENUM-ABDECKUNG
# 6
MPN: 705382
SCHRAUBEN, PLENUM-ABDECKUNG
# 7
MPN: 705383
SCHRAUBEN, PLENUMABDECKUNG
aus £10,58
aus £10,58
# 8
MPN: AY93-08-10067
ABZEICHEN, MOTOR 7.3 V12
# 9
MPN: 705384
SCHRAUBEN, OBERER VERTEILER
# 10
MPN: 705385
UNTERLEGSCHEIBEN, OBERER VERTEILER
# 11
MPN: 705386
O-RING, SCHRAUBEN DES OBEREN VERTEILERS
# 12
MPN: 705387
SCHRAUBE, OBERER VERTEILER VORNE/HINTEN
# 13
MPN: AY93-08-10068
KRAFTSTOFFVERTEILER, RECHTS
# 14
MPN: AY93-08-10069
KRAFTSTOFFVERTEILER, LINKS
# 15
MPN: AY93-07-10039
SCHRAUBE, KRAFTSTOFFVERTEILER
aus £28,58
aus £28,58
# 16
MPN: AY93-08-10070
DÄMPFER, KRAFTSTOFF
# 17
MPN: AY93-08-10072
ADAPTER, KRAFTSTOFF RH
# 18
MPN: AY93-08-10071
ADAPTER, KRAFTSTOFF LINKS
# -
-
O-RING, KRAFTSTOFFADAPTER
# 19
MPN: AY93-08-10073
ANSCHLUSS, KRAFTSTOFF
# 20
MPN: 705389
O-RING, KRAFTSTOFFANSCHLUSS
# 21
MPN: AY93-08-10074
SENSOR, DRUCK
# 22
MPN: 703026
SCHRAUBE, M5X16, SECHSKANTFLANSCH
DRUCKSENSOR
aus £0,47
aus £0,47
# 23
MPN: AY93-08-10076
SCHLAUCH, VAKUUM
RH-Drucksensor
aus £192,89
aus £192,89
# 24
MPN: AY93-08-10075
SCHLAUCH, VAKUUM
Linker Drucksensor
aus £192,89
aus £192,89
# 25
MPN: 705390
CLIPS, VAKUUMSCHLÄUCHE
aus £6,08
aus £6,08
# 26
MPN: AY93-9F593-AA
EINSPRITZVENTIL, KRAFTSTOFF
# -
-
O-RING-DICHTUNGSSATZ, KRAFTSTOFFEINSPRITZVENTIL (2 X O-RINGE)
1 Packung pro Injektor
# 27
MPN: AY93-08-10078
PLATTE, KRAFTSTOFFEINSPRITZVENTIL
# 28
MPN: 705371
SCHRAUBE, KRAFTSTOFFEINSPRITZVENTIL
# 29
MPN: AY93-08-10079
SENSOR, LUFTTEMPERATUR
# -
-
ROHR- UND KARTUSCHENBAUGRUPPE – JOHN GUEST
Nicht dargestellt
# 30
MPN: AY93-3937-AA
SCHLAUCH, ENTLÜFTER
aus £293,25
aus £293,25
# 31
MPN: AY93-10231301-CA
CLIP
Schlauch zum Verteiler
aus £3,50
aus £3,50
# 32
MPN: AY93-10231301-DA
CLIP
Schlauch zum PCV
aus £3,50
aus £3,50
# 33
MPN: 702852
BOLZEN, M6X1.0X53, HEX
aus £8,60
aus £8,60
# 34
MPN: AY93-8527-PA
O-RING, VERTEILER AN ZYLINDERKOPF
aus £7,22
aus £7,22
