03.0005 - Zubehörantrieb

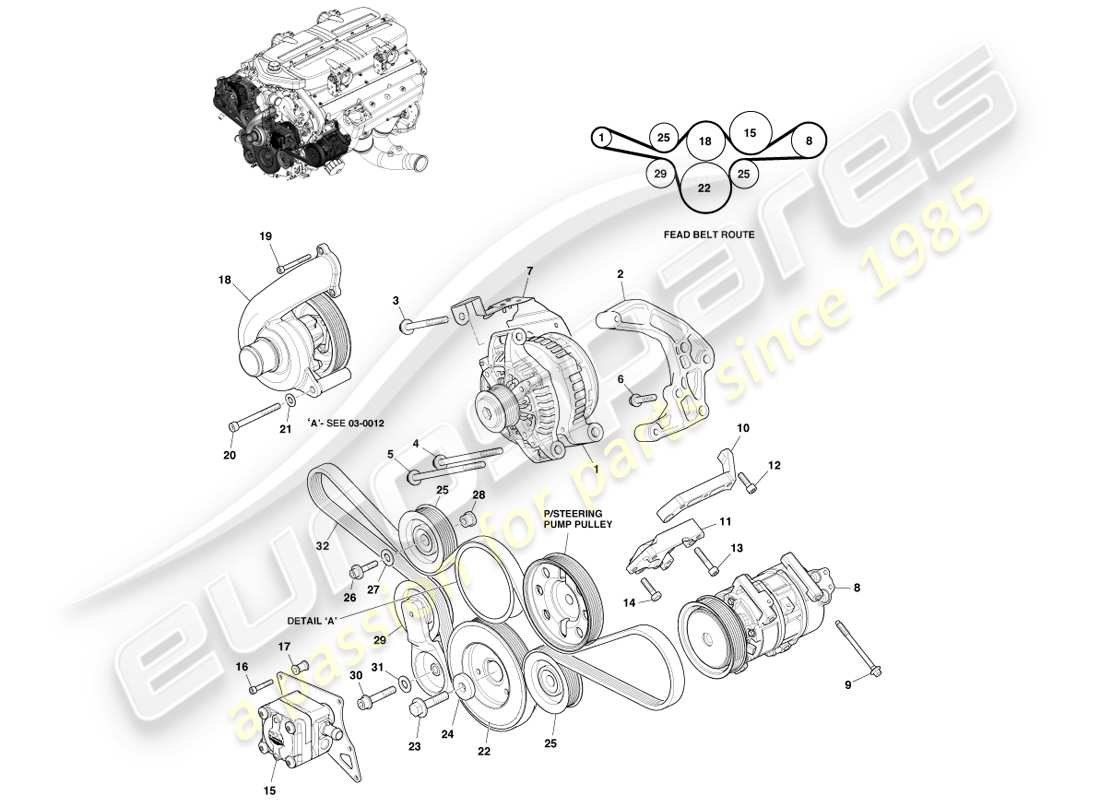

Aston Martin One-77 (2011) Accessory Drive Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 8D33-10300-AA
LICHTMASCHINE KOMPL
aus £847,13
aus £847,13
# 2
MPN: AY93-09-10016
HALTERUNG, LICHTMASCHINE KOMPL
# 3
MPN: AY93-9795-BA
SCHRAUBE, LICHTMASCHINE AN HALTERUNG
# 4
MPN: 704079
SCHRAUBE, M10X150
aus £4,88
aus £4,88
# 5
MPN: 702856
SCHRAUBE, M10X100
# 6
MPN: 700138
SCHRAUBE, M10X45
aus £615,27
aus £615,27
# 7
MPN: AY93-86-10019
HITZESCHILD-BAUGRUPPE, LICHTMASCHINE
# -
-
HALTERUNG, HITZESCHILD DER LICHTMASCHINE
Bei Bedarf modifizieren, um die obere Lasche zu entfernen
# 8
MPN: 6G33-19D629-AB
KOMPRESSOR, KLIMAANLAGE
aus £774,31
aus £774,31
Dieses Teil ersetzt die Teilenummer 6G33-19D629-AA, die wir auf Lager haben
# -
-
O-RING, KLIMAPUMPE
# 9
MPN: AY93-89-10021
SCHRAUBE, KLIMAPUMPE
# 10
MPN: AY93-89-10022
HALTERUNG, OBER, KLIMAPUMPE
# 11
MPN: AY93-89-10023
HALTERUNG, UNTEN, KLIMAPUMPE
# -
-
O-RING, HALTERUNG ZUM BLOCKIEREN
# 12
MPN: AY93-89-10024
Schraube, obere Halterung, Klimaanlagenpumpe
# 13
MPN: AY93-89-10025
SCHRAUBE, INNENSECHSKANT, UNTERE HALTERUNG, KLIMAPUMPE
aus £1,99
aus £1,99
# 14
MPN: 702566
BOLZEN, SECHSKANTKOPF, M8X25
aus £0,47
aus £0,47
# 15
MPN: AY93-3A696-AA
Pumpe, Servolenkung
aus £1.020,37
aus £1.020,37
# -
-
PUMPE UND RIEMENSCHEIBE, PAS
# 16
MPN: AY93-24-10026
SCHRAUBE, HALTERUNG AN FRT-ABDECKUNG
# 17
MPN: AY93-24-10027
ABSTANDSHALTER, PAS-PUMPENHALTERUNG
# 18
MPN: AY93-24-10028
WASSER PUMPEN
# -
-
O-RING, WASSERPUMPE
# 19
MPN: AY93-24-10030
SCHRAUBE, WASSERPUMPE
# 20
MPN: AY93-24-10031
SCHRAUBE, WASSERPUMPE
# 21
MPN: AY93-24-10032
Scheibe
# 22
MPN: AY93-218103-AA
RIEMENSCHEIBE, ANTRIEBSDÄMPFER
aus £2.272,71
aus £2.272,71
# 23
MPN: 4G43-02-10822
SCHRAUBE, ANTRIEBSDÄMPFERRIEMENSCHEIBE, M12X48MM
aus £9,31
aus £9,31
# 24
MPN: 4G43-02-10821
Scheibe, KURBELWELLENDÄMPFER
aus £9,65
aus £9,65
# -
-
DICHTMITTEL, LOCTITE 5970
# 25
MPN: AY93-8A618-AA
Riemenscheibe, Spannrolle
aus £361,61
aus £361,61
# 26
MPN: AY93-89-10025
BOLZEN, UMLENKRIEMEN
aus £1,99
aus £1,99
# 27
MPN: AY93-03-10034
Scheibe
# 28
MPN: AY93-03-10035
Distanzstück, Umlenkrolle
# 29
MPN: AY93-6G011-AA
KIT, SPANNER-BAUGRUPPE (OHNE RIEMENSCHEIBE) ZUFUHRRIEMEN
aus £7.954,86
aus £7.954,86
# 30
MPN: AY93-03-10036
BOLZEN, FÜHRUNGSRIEMENSPANNER
aus £10,69
aus £10,69
# 31
MPN: AY93-03-10037
Scheibe
aus £4,88
aus £4,88
# 32
MPN: AY93-6C301-AA
RIEMEN, FEAD 2010MM
aus £679,39
aus £679,39
