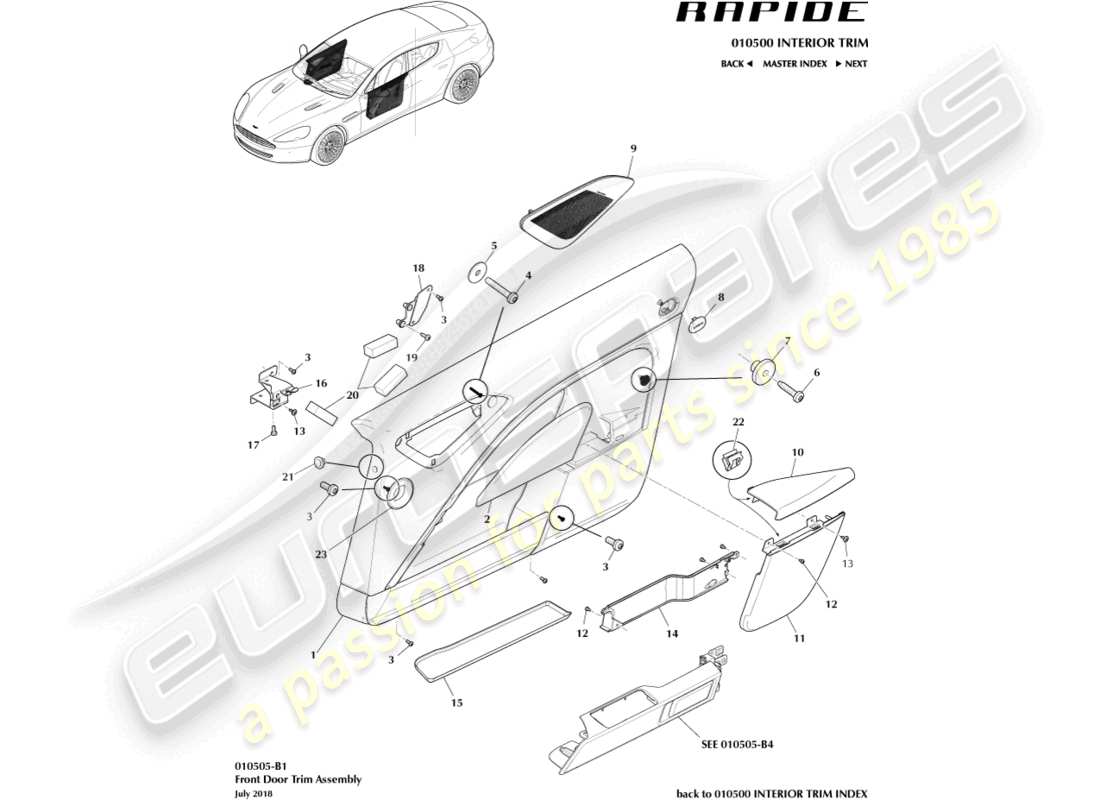

010505-B1 - Vordertürverkleidung
Aston Martin Rapide (2010) Front Door Trim Panel Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: AD43-23942-AFW
PANEL-BAUGRUPPE, VORDERTÜRVERKLEIDUNG, RECHTS
Bis zu 15MY, mit Ledereinsatz
aus £1.977,88
aus £1.977,88
# 1
MPN: AD43-23943-AFW
PANEL-BAUGRUPPE, VORDERTÜRVERKLEIDUNG, LINKS
Bis zu 15MY, mit Ledereinsatz
aus £1.770,40
aus £1.770,40
# 1
MPN: FD43-23942-ACW
PANEL-BAUGRUPPE, VORDERTÜRVERKLEIDUNG, RECHTS
Von 15MY, mit Ledereinsatz
aus £1.977,88
aus £1.977,88
# 1
MPN: FD43-23943-ACW
PANEL-BAUGRUPPE, VORDERTÜRVERKLEIDUNG, LINKS
Von 15MY, mit Ledereinsatz
aus £1.823,00
aus £1.823,00
# 1
MPN: AD43-23942-BBW
PANEL-BAUGRUPPE, VORDERTÜRVERKLEIDUNG, RECHTS
Bis zu 15MY, weniger Holz-Obereinsatz
aus £3.039,98
aus £3.039,98
# 1
MPN: AD43-23943-BBW
PANEL-BAUGRUPPE, VORDERTÜRVERKLEIDUNG, LINKS
Bis zu 15MY, weniger Holz-Obereinsatz
aus £3.039,98
aus £3.039,98
# 1
MPN: FD43-23942-BCW
PANEL-BAUGRUPPE, VORDERTÜRVERKLEIDUNG, RECHTS
Von 15MY, Oberer Einsatz mit weniger Holz
aus £2.153,61
aus £2.153,61
# 1
MPN: FD43-23943-BCW
PANEL-BAUGRUPPE, VORDERTÜRVERKLEIDUNG, LINKS
Von 15MY, Oberer Einsatz mit weniger Holz
aus £2.699,66
aus £2.699,66
# 1
MPN: KD43-23942-AAW
PANEL-BAUGRUPPE, VORDERTÜRVERKLEIDUNG, RECHTS
Von 19MY, AMR
aus £8.491,18
aus £8.491,18
# 1
MPN: KD43-23943-AAW
PANEL-BAUGRUPPE, VORDERTÜRVERKLEIDUNG, LINKS
Von 19MY, AMR
aus £8.491,18
aus £8.491,18
# 2
MPN: AD43-87-10075
KIT, OBERER EINSATZ, 2 STÜCK
Walnussfurnier
aus £493,54
aus £493,54
# 2
MPN: AD43-87-10077
KIT, OBERER EINSATZ, 2 STÜCK
Pianoschwarzes Furnier
aus £418,25
aus £418,25
# 2
MPN: AD43-87-10079
KIT, OBERER EINSATZ, 2 STÜCK
Mahagonifurnier
aus £418,25
aus £418,25
# 2
MPN: AD43-87-10081
KIT, OBERER EINSATZ, 2 STÜCK
Furnier aus Tamo-Esche
aus £452,38
aus £452,38
# 2
MPN: AD43-87-10083
KIT, OBERER EINSATZ, 2 STÜCK
Bambusfurnier
aus £418,25
aus £418,25
# 2
MPN: FD43-87-10152
KIT, OBERER EINSATZ, 2 STÜCK
Aus 15MY, Carbon-Twill
aus £871,74
aus £871,74
# 2
MPN: FD43-87-10154
KIT, OBERER EINSATZ, 2 STÜCK
Von 15MY, Eismokka
# 2
MPN: GD43-87-10168
KIT, OBERER EINSATZ, 2 STÜCK
Von 15MY, Carbon Cuprum
aus £1.917,38
aus £1.917,38
# 2
MPN: AD43-23885-AAW
OBERER EINSATZ, LINKS
Lederbesatz
aus £131,76
aus £131,76
# 2
MPN: AD43-23884-AAW
OBERER EINSATZ, RH
Lederbesatz
aus £131,76
aus £131,76
# 3
MPN: 702084
SCHRAUBE M5X12 PAN HD
Ersetzung
Ersetzung
# 4
MPN: 703177
SCHRAUBE M5X30 PAN HD
pro Plattenbaugruppe
aus £0,93
aus £0,93
# 5
MPN: 700384
Scheibe M5 STAHL SCHWARZ
pro Plattenbaugruppe
# 6
MPN: 704328
SCHRAUBE M5X20 PAN HD
pro Plattenbaugruppe
aus £0,47
aus £0,47
# 7
MPN: AD43-11B390-AA
SPULE, MONTAGE DER VORDERTÜR
pro Plattenbaugruppe
aus £84,79
aus £84,79
# 8
MPN: AD43-23747-AAW
SRS-EINSATZBAUGRUPPE
pro Plattenbaugruppe
aus £131,86
aus £131,86
# 9
MPN: AD43-18978-AB
LAUTSPRECHERGRILL, VORDERTÜR RECHTS
Bang und Olufsen, Iridium
aus £511,75
aus £511,75
# 9
MPN: AD43-18979-AB
LAUTSPRECHERGRILL, VORDERTÜR LINKS
Bang und Olufsen, Iridium
aus £511,75
aus £511,75
# 9
MPN: CD33-18978-AA
LAUTSPRECHERGRILL, VORDERTÜR RECHTS
Bang und Olufsen, Black
aus £541,25
aus £541,25
# 9
MPN: CD33-18979-AA
LAUTSPRECHERGRILL, VORDERTÜR LINKS
Bang und Olufsen, Black
aus £541,25
aus £541,25
# 9
MPN: GD43-18978-CA
LAUTSPRECHERGRILL, VORDERTÜR RECHTS
Von 16MY, ASK, Silber
# 9
MPN: GD43-18979-CA
LAUTSPRECHERGRILL, VORDERTÜR LINKS
Von 16MY, ASK, Silber
# 10
MPN: AD43-24002-ABW
PAD, ARMLEHNE, RECHTS
aus £163,19
aus £163,19
# 10
MPN: KD43-24002-ABW
PAD, ARMLEHNE, RECHTS
19MY, AMR
# 10
MPN: AD43-24003-AAW
PAD, ARMLEHNE, LINKS
aus £50,79
aus £50,79
# 10
MPN: KD43-24003-AAW
PAD, ARMLEHNE, LINKS
19MY, AMR
# -
-
ANTI-SQUEAK-BAND AUS VELOURS
220mm
# 11
MPN: AD43-24000-ABW
PAD, INNEN, RH
aus £191,95
aus £191,95
# 11
MPN: KD43-24000-AAW
PAD, INNEN, RH
19MY, AMR
# 11
MPN: AD43-24001-ABW
PAD, INNEN, LINKS
aus £191,95
aus £191,95
# 11
MPN: KD43-24001-AAW
PAD, INNEN, LINKS
19MY, AMR
# 12
MPN: 703178
SCHRAUBE M4X8 PFANNE 6 LOBE
pro Seite
aus £0,47
aus £0,47
# 13
MPN: 701157-PK
SCHRAUBE ST4.2X16 GROSSE Scheibe HD
pro Seite
aus £1,68
aus £1,68
# 14
MPN: AD43-24242-AA
EINSATZ, VORDERTÜRGRIFF RECHTS
aus £67,59
aus £67,59
# 14
MPN: AD43-24241-AA
EINSATZ, VORDERTÜRGRIFF LINKS
# 15
MPN: AD43-101396-AA
MATTE, VORDERTÜRTASCHE RECHTS
aus £70,83
aus £70,83
# 15
MPN: AD43-101397-AA
MATTE, VORDERTÜRTASCHE LINKS
aus £70,83
aus £70,83
# 16
MPN: AD43-14C924-AC
HALTERUNG, MONTAGE, FRT-TÜRHALTEGRIFF RECHTS
# 16
MPN: AD43-14C925-AC
HALTERUNG, MONTAGE, FRT-TÜR-HALTEGRIFF LINKS
# 17
MPN: 701553
SCHRAUBE M6X16 PAN HD 6
aus £0,47
aus £0,47
# 18
MPN: AD43-12A954-AA
HALTERUNG, MONTAGE, VORDERTÜR-HALTEGRIFF HINTEN RECHTS
aus £11,94
aus £11,94
# 18
MPN: AD43-12A955-AA
HALTERUNG, MONTAGE, FRT-TÜR-HALTEGRIFF HINTEN LINKS
aus £11,58
aus £11,58
# 19
MPN: 702294
SCHRAUBE M6X16 PAN HD
aus £0,47
aus £0,47
# 20
MPN: FG43-M4D4515-AA
Schaumstoffstreifen
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 4G43-M4D4515-BA
# 21
MPN: 6G33-N804263-AA
22MM BUNG
Bis zur Fahrgestellnummer F04504
aus £1,23
aus £1,23
# 22
MPN: 706114
CLIP – TÜRVERKLEIDUNGSPOLSTER
aus £6,88
aus £6,88
Dieses Teil ersetzt die Teilenummer DD33-68172-AA
# 23
MPN: 9G43-C237898-AA
Lünette, Beschlagrohr
Iridiumsilber, außer AMR
# 23
MPN: HY53-C237898-AA
Lünette, Beschlagrohr
Schwarz, AMR
aus £530,37
aus £530,37
# 23
MPN: 610261357
SCHAUMSTOFFSTREIFEN SCHWARZ
7.5M Rollen
aus £10,35
aus £10,35
-part-diagram-010505-b4.webp "ASTON MARTIN RAPIDE (2010) VORDERTÜRGRIFF TEILEDIAGRAMM")
-part-diagram-010506-b1.webp "ASTON MARTIN RAPIDE (2010) VERKLEIDUNG DER HINTEREN TÜR TEILEDIAGRAMM")
-part-diagram-010507-b1.webp "ASTON MARTIN RAPIDE (2010) VERKLEIDUNG DES HINTEREN VIERTELS TEILEDIAGRAMM")
-part-diagram-010507-b2.webp "ASTON MARTIN RAPIDE (2010) C-SÄULENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010508-b2.webp "ASTON MARTIN RAPIDE (2010) TEILEDIAGRAMM FÜR DIE VERKLEIDUNG DER GEPÄCKRAUMABDECKUNG")
-part-diagram-010508-b3.webp "ASTON MARTIN RAPIDE (2010) LADERAUMVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010509-b1.webp "ASTON MARTIN RAPIDE (2010) HECKKLAPPENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010601-b1.webp "ASTON MARTIN RAPIDE (2010) MOTORRAUMVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010601-b6.webp "ASTON MARTIN RAPIDE (2010) ANTI-CAN-SOUND-PADS TEILEDIAGRAMM")
-part-diagram-010601-b8.webp "ASTON MARTIN RAPIDE (2010) GERÄUSCHISOLIERUNG, TEILEDIAGRAMM VORNE")
-part-diagram-010601-b8-2.webp "ASTON MARTIN RAPIDE (2010) GERÄUSCHDÄMMUNG HINTEN TEILEDIAGRAMM")
-part-diagram-010702-b1.webp "ASTON MARTIN RAPIDE (2010) DYNAMISCHE DICHTUNGSSTREIFEN TEILEDIAGRAMM")
-part-diagram-010703-b1.webp "ASTON MARTIN RAPIDE (2010) TEILEDIAGRAMM FÜR WEICHDICHTUNGEN")
-part-diagram-010706.webp "ASTON MARTIN RAPIDE (2010) PLENUMABDECKUNG TEILEDIAGRAMM")
-part-diagram-010707-b1.webp "ASTON MARTIN RAPIDE (2010) TÜRWASSERSCHUTZ TEILEDIAGRAMM")
-part-diagram-010801-10.webp "ASTON MARTIN RAPIDE (2010) KÜHLERGRILL, AMR TEILEDIAGRAMM")
-part-diagram-010801-b1.webp "ASTON MARTIN RAPIDE (2010) KÜHLERGRILL TEILEDIAGRAMM")
-part-diagram-010801-b2.webp "ASTON MARTIN RAPIDE (2010) KÜHLERGRILL, S TEILEDIAGRAMM")
-part-diagram-010802-10.webp "ASTON MARTIN RAPIDE (2010) FRONTENDVERKLEIDUNG, AMR TEILEDIAGRAMM")
-part-diagram-010802-b1.webp "ASTON MARTIN RAPIDE (2010) FRONTENDVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010803-10.webp "ASTON MARTIN RAPIDE (2010) HECKSPOILER, AMR TEILEDIAGRAMM")
-part-diagram-010803-b1.webp "ASTON MARTIN RAPIDE (2010) TÜRVERKLEIDUNG HINTEN TEILEDIAGRAMM")
-part-diagram-010805-10.webp "ASTON MARTIN RAPIDE (2010) SCHWELLERAPPLIKATION, AMR TEILEDIAGRAMM")
-part-diagram-010805-b1.webp "ASTON MARTIN RAPIDE (2010) KAROSSERIESEITENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010805-b2.webp "ASTON MARTIN RAPIDE (2010) SCHWELLERAPPLIKATION TEILEDIAGRAMM")
-part-diagram-010806-b1.webp "ASTON MARTIN RAPIDE (2010) HECKVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010807-b1.webp "ASTON MARTIN RAPIDE (2010) ABZEICHEN TEILEDIAGRAMM")
-part-diagram-010812-02.webp "ASTON MARTIN RAPIDE (2010) BLATTSCHIRM TEILEDIAGRAMM")
-part-diagram-010901.webp "ASTON MARTIN RAPIDE (2010) INNENSPIEGEL TEILEDIAGRAMM")
-part-diagram-010904-b2.webp "ASTON MARTIN RAPIDE (2010) AUßENRÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-011000-b3.webp "ASTON MARTIN RAPIDE (2010) RÜCKSITZE TEILEDIAGRAMM")
-part-diagram-011001.webp "ASTON MARTIN RAPIDE (2010) VORDERSITZE TEILEDIAGRAMM")
-part-diagram-011009.webp "ASTON MARTIN RAPIDE (2010) EINSTELLUNG DES VORDERSITZES TEILEDIAGRAMM")
-part-diagram-011009-d1.webp "ASTON MARTIN RAPIDE (2010) SITZKOMFORTSCHALTER TEILEDIAGRAMM")
-part-diagram-011101-b3.webp "ASTON MARTIN RAPIDE (2010) WINDSCHUTZSCHEIBE TEILEDIAGRAMM")
-part-diagram-011103-b0.webp "ASTON MARTIN RAPIDE (2010) VORDERTÜR-VIERTELGLAS TEILEDIAGRAMM")
-part-diagram-011103-b1.webp "ASTON MARTIN RAPIDE (2010) VORDERTÜRGLAS TEILEDIAGRAMM")
-part-diagram-011103-b2.webp "ASTON MARTIN RAPIDE (2010) HINTERE TÜRSCHEIBE TEILEDIAGRAMM")
-part-diagram-011106-b1.webp "ASTON MARTIN RAPIDE (2010) HECKSCHEIBE TEILEDIAGRAMM")
-part-diagram-011108-b1.webp "ASTON MARTIN RAPIDE (2010) FENSTERHEBER VORNE TEILEDIAGRAMM")
-part-diagram-011108-b2.webp "ASTON MARTIN RAPIDE (2010) FENSTERHEBER HINTEN TEILEDIAGRAMM")
-part-diagram-011109.webp "ASTON MARTIN RAPIDE (2010) FENSTERSTEUERSCHALTER TEILEDIAGRAMM")
-part-diagram-011201-60.webp "ASTON MARTIN RAPIDE (2010) CENTER STACK TRIM PANEL, S 16MY TEILEDIAGRAMM")
-part-diagram-011201-70.webp "ASTON MARTIN RAPIDE (2010) CENTER STACK TRIM PANEL, AMR TEILEDIAGRAMM")
-part-diagram-011201-b11.webp "ASTON MARTIN RAPIDE (2010) CENTER STACK TRIM PANEL TEILEDIAGRAMM")
-part-diagram-011201-b12.webp "ASTON MARTIN RAPIDE (2010) MITTELSTAPELVERKLEIDUNG, S TEILEDIAGRAMM")
-part-diagram-011201-b17.webp "ASTON MARTIN RAPIDE (2010) IP-QUERTRÄGER TEILEDIAGRAMM")
-part-diagram-011201-b19.webp "ASTON MARTIN RAPIDE (2010) IP-BESCHNITTENE PANELS TEILEDIAGRAMM")
-part-diagram-011201-b7.webp "ASTON MARTIN RAPIDE (2010) IP-SUBSTRAT TEILEDIAGRAMM")
-part-diagram-011201-b9.webp "ASTON MARTIN RAPIDE (2010) TEILEDIAGRAMM FÜR DIE MITTELKONSOLENFORM")
-part-diagram-011201-d1.webp "ASTON MARTIN RAPIDE (2010) HANDSCHUHFACHSCHALTER TEILEDIAGRAMM")
-part-diagram-011201-e3.webp "ASTON MARTIN RAPIDE (2010) CCB-ZU-BIW-KLAMMERN TEILEDIAGRAMM")
-part-diagram-011202-10.webp "ASTON MARTIN RAPIDE (2010) RÜCKKONSOLE, AMR TEILEDIAGRAMM")
-part-diagram-011202-b2.webp "ASTON MARTIN RAPIDE (2010) TEILEDIAGRAMM DER HINTEREN KONSOLE")
-part-diagram-011202-b5.webp "ASTON MARTIN RAPIDE (2010) MITTELKONSOLENPANEL TEILEDIAGRAMM")
-part-diagram-011401.webp "ASTON MARTIN RAPIDE (2010) RKE-SENDER TEILEDIAGRAMM")
-part-diagram-011401-b2.webp "ASTON MARTIN RAPIDE (2010) SCHLOSSSATZ UND SCHLÜSSEL TEILEDIAGRAMM")
-part-diagram-011401-b3.webp "ASTON MARTIN RAPIDE (2010) START/STOPP-MODUL TEILEDIAGRAMM")
-part-diagram-011403-b1.webp "ASTON MARTIN RAPIDE (2010) HAUBENVERRIEGELUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-011403-b2.webp "ASTON MARTIN RAPIDE (2010) HAUBENVERRIEGELUNGSSYSTEM, S TEILEDIAGRAMM")
-part-diagram-011404-b1.webp "ASTON MARTIN RAPIDE (2010) VORDERTÜRRIEGEL TEILEDIAGRAMM")
-part-diagram-011404-b2.webp "ASTON MARTIN RAPIDE (2010) HINTERTÜRVERRIEGELUNG TEILEDIAGRAMM")
-part-diagram-011405-b1.webp "ASTON MARTIN RAPIDE (2010) KOFFERRAUMVERRIEGELUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-011405-b2.webp "ASTON MARTIN RAPIDE (2010) KOFFERRAUMVERRIEGELUNGSSYSTEM, S TEILEDIAGRAMM")
-part-diagram-011405-d1.webp "ASTON MARTIN RAPIDE (2010) HECKKLAPPENENTRIEGELUNG TEILEDIAGRAMM")
-part-diagram-011410.webp "ASTON MARTIN RAPIDE (2010) KRAFTSTOFFTANK-ENTRIEGELUNGSSCHALTER TEILEDIAGRAMM")
-part-diagram-011410-b1.webp "ASTON MARTIN RAPIDE (2010) KRAFTSTOFFEINFÜLLMECHANISMUS TEILEDIAGRAMM")
-part-diagram-011601.webp "ASTON MARTIN RAPIDE (2010) WISCHERBLATTBAUGRUPPE, 12MY TEILEDIAGRAMM")
-part-diagram-011602.webp "ASTON MARTIN RAPIDE (2010) WISCHERGESTÄNGE TEILEDIAGRAMM")
-part-diagram-011602-01.webp "ASTON MARTIN RAPIDE (2010) WISCHERGESTÄNGE, S TEILEDIAGRAMM")
-part-diagram-011604-10.webp "ASTON MARTIN RAPIDE (2010) SCHEIBE TEILEDIAGRAMM")
-part-diagram-011604-20.webp "ASTON MARTIN RAPIDE (2010) SCHEIBENWASCHANLAGE TEILEDIAGRAMM")
-part-diagram-011604-30.webp "ASTON MARTIN RAPIDE (2010) SCHEINWERFERWASCHANLAGE TEILEDIAGRAMM")
-part-diagram-011901.webp "ASTON MARTIN RAPIDE (2010) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-011901-b1.webp "ASTON MARTIN RAPIDE (2010) VORDERE STOßSTANGE, S TEILEDIAGRAMM")
-part-diagram-011901-b1-2.webp "ASTON MARTIN RAPIDE (2010) FRONTSTOßSTANGE, AMR TEILEDIAGRAMM")
-part-diagram-011901-b2.webp "ASTON MARTIN RAPIDE (2010) STRUKTUR DER VORDEREN STOßSTANGE TEILEDIAGRAMM")
-part-diagram-011901-b3.webp "ASTON MARTIN RAPIDE (2010) STRUKTUR DER VORDEREN STOßSTANGE, S-REIHE TEILEDIAGRAMM")
-part-diagram-011901-b4.webp "ASTON MARTIN RAPIDE (2010) STRUKTUR DER VORDEREN STOßSTANGE, S FED, GCC, CHINA TEILEDIAGRAMM")
-part-diagram-011901-b5.webp "ASTON MARTIN RAPIDE (2010) EINSATZ, FRONTSTOßSTANGENISOLATOR TEILEDIAGRAMM")
-part-diagram-011902-10.webp "ASTON MARTIN RAPIDE (2010) HINTERE STOßSTANGE, AMR TEILEDIAGRAMM")
-part-diagram-011902-b2.webp "ASTON MARTIN RAPIDE (2010) STRUKTUR DER HINTEREN STOßSTANGE TEILEDIAGRAMM")
-part-diagram-011902-b3.webp "ASTON MARTIN RAPIDE (2010) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-011904.webp "ASTON MARTIN RAPIDE (2010) NUMMERNSCHILD-SOCKEL TEILEDIAGRAMM")
-part-diagram-011904-01.webp "ASTON MARTIN RAPIDE (2010) NUMMERNSCHILDSOCKEL, S TEILEDIAGRAMM")
-part-diagram-011904-01-2.webp "ASTON MARTIN RAPIDE (2010) NUMMERNSCHILDSOCKEL, AMR TEILEDIAGRAMM")
-part-diagram-012001.webp "ASTON MARTIN RAPIDE (2010) VORDERE SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-012001-b3.webp "ASTON MARTIN RAPIDE (2010) SICHERHEITSGURTE HINTEN TEILEDIAGRAMM")
-part-diagram-012003.webp "ASTON MARTIN RAPIDE (2010) AIRBAG, BEIFAHRER TEILEDIAGRAMM")
-part-diagram-012004.webp "ASTON MARTIN RAPIDE (2010) VORHANG-SEITENAIRBAG VORN TEILEDIAGRAMM")
-part-diagram-012004-b2.webp "ASTON MARTIN RAPIDE (2010) SEITENAIRBAG HINTEN TEILEDIAGRAMM")
-part-diagram-012005-b1.webp "ASTON MARTIN RAPIDE (2010) BETÄTIGUNGSSENSOREN TEILEDIAGRAMM")
-part-diagram-012006-b1.webp "ASTON MARTIN RAPIDE (2010) SEITENAUFPRALLBLÖCKE TEILEDIAGRAMM")
-part-diagram-01-2007-01.webp "ASTON MARTIN RAPIDE (2010) SITZMONTIERTER AIRBAG TEILEDIAGRAMM")
-part-diagram-012007-b1.webp "ASTON MARTIN RAPIDE (2010) ISOFIX-HALTEHALTERUNGEN TEILEDIAGRAMM")
-part-diagram-020100-c1.webp "ASTON MARTIN RAPIDE (2010) VORDERER HILFSRAHMEN TEILEDIAGRAMM")
-part-diagram-020100-c2.webp "ASTON MARTIN RAPIDE (2010) TEILEDIAGRAMM DES HINTEREN HILFSRAHMENS")
-part-diagram-020300.webp "ASTON MARTIN RAPIDE (2010) ANTRIEBSSTRANGBEFESTIGUNGEN TEILEDIAGRAMM")
-part-diagram-020600.webp "ASTON MARTIN RAPIDE (2010) HITZESCHILDE TEILEDIAGRAMM")
-part-diagram-03-0100-e1.webp "ASTON MARTIN RAPIDE (2010) MOTORSTRUKTUR TEILEDIAGRAMM")
-part-diagram-030100-e1.webp "ASTON MARTIN RAPIDE (2010) MOTORSTRUKTUR TEILEDIAGRAMM")
-part-diagram-03-0100-e2.webp "ASTON MARTIN RAPIDE (2010) ABGASKRÜMMER TEILEDIAGRAMM")
-part-diagram-03-0200-e1.webp "ASTON MARTIN RAPIDE (2010) MOTORSCHMIERUNG TEILEDIAGRAMM")
-part-diagram-030200-e1.webp "ASTON MARTIN RAPIDE (2010) MOTORSCHMIERUNG TEILEDIAGRAMM")
-part-diagram-03-0300-e1.webp "ASTON MARTIN RAPIDE (2010) MOTORKÜHLUNG TEILEDIAGRAMM")
-part-diagram-030300-e1.webp "ASTON MARTIN RAPIDE (2010) MOTORKÜHLUNG TEILEDIAGRAMM")
-part-diagram-030300-s1.webp "ASTON MARTIN RAPIDE (2010) MOTORKÜHLUNG, LINE FIT TEILEDIAGRAMM")
-part-diagram-030304.webp "ASTON MARTIN RAPIDE (2010) KÜHLMITTELBEHÄLTER UND SCHLÄUCHE TEILEDIAGRAMM")
-part-diagram-030304-02.webp "ASTON MARTIN RAPIDE (2010) KÜHLMITTELBEHÄLTER UND SCHLÄUCHE TEILEDIAGRAMM")
-part-diagram-03-0400-e1.webp "ASTON MARTIN RAPIDE (2010) KRAFTSTOFFBEFÜLLUNG UND -STEUERUNG TEILEDIAGRAMM")
-part-diagram-030400-e1.webp "ASTON MARTIN RAPIDE (2010) KRAFTSTOFFBEFÜLLUNG UND -STEUERUNG TEILEDIAGRAMM")
-part-diagram-03-0500-e1.webp "ASTON MARTIN RAPIDE (2010) ZUBEHÖRANTRIEB TEILEDIAGRAMM")
-part-diagram-030500-e1.webp "ASTON MARTIN RAPIDE (2010) ZUBEHÖRANTRIEB TEILEDIAGRAMM")
-part-diagram-03-0600-02.webp "ASTON MARTIN RAPIDE (2010) MOTOR ANLASSEN, DIAGRAMM FÜR AUTOTEILE")
-part-diagram-030600-e2.webp "ASTON MARTIN RAPIDE (2010) MOTOR ANLASSEN, DIAGRAMM FÜR AUTOTEILE")
-part-diagram-03-0700-e1.webp "ASTON MARTIN RAPIDE (2010) ZÜNDUNG TEILEDIAGRAMM")
-part-diagram-030700-e1.webp "ASTON MARTIN RAPIDE (2010) ZÜNDUNG TEILEDIAGRAMM")
-part-diagram-03-0800-e1.webp "ASTON MARTIN RAPIDE (2010) EMISSIONSKONTROLLE TEILEDIAGRAMM")
-part-diagram-030800-e1.webp "ASTON MARTIN RAPIDE (2010) EMISSIONSKONTROLLE TEILEDIAGRAMM")
-part-diagram-03-0900-e1.webp "ASTON MARTIN RAPIDE (2010) VENTILTRIEB TEILEDIAGRAMM")
-part-diagram-030900-e1.webp "ASTON MARTIN RAPIDE (2010) VENTILTRIEB TEILEDIAGRAMM")
-part-diagram-03-1000-e1.webp "ASTON MARTIN RAPIDE (2010) DIAGRAMM DER MOTORDICHTUNGSTEILE")
-part-diagram-031000-e1.webp "ASTON MARTIN RAPIDE (2010) DIAGRAMM DER MOTORDICHTUNGSTEILE")
-part-diagram-03-1100-e1.webp "ASTON MARTIN RAPIDE (2010) TEILEDIAGRAMM FÜR DIE STROMUMWANDLUNG")
-part-diagram-031100-e1.webp "ASTON MARTIN RAPIDE (2010) TEILEDIAGRAMM FÜR DIE STROMUMWANDLUNG")
-part-diagram-031200.webp "ASTON MARTIN RAPIDE (2010) LUFTAUFLADUNG TEILEDIAGRAMM")
-part-diagram-03-1200-00.webp "ASTON MARTIN RAPIDE (2010) LUFTAUFLADUNG TEILEDIAGRAMM")
-part-diagram-03-1200-00-2.webp "ASTON MARTIN RAPIDE (2010) LUFTAUFLADUNG, PERFORMANCE-PAKET TEILEDIAGRAMM")
-part-diagram-031300.webp "ASTON MARTIN RAPIDE (2010) VERDUNSTUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-031300-10.webp "ASTON MARTIN RAPIDE (2010) VERDUNSTUNGSEMISSIONEN, 15MY TEILEDIAGRAMM")
-part-diagram-031300-2.webp "ASTON MARTIN RAPIDE (2010) VERDUNSTUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-031300-20.webp "ASTON MARTIN RAPIDE (2010) KOHLENSTOFFKANISTER, 15MY TEILEDIAGRAMM")
-part-diagram-03-1400-01.webp "ASTON MARTIN RAPIDE (2010) ELEKTRONISCHE MOTORSTEUERUNG TEILEDIAGRAMM")
-part-diagram-03-1400-02.webp "ASTON MARTIN RAPIDE (2010) ELEKTRONISCHE MOTORSTEUERUNG, 15MY TEILEDIAGRAMM")
-part-diagram-031400-e1.webp "ASTON MARTIN RAPIDE (2010) ABGASKRÜMMER TEILEDIAGRAMM")
-part-diagram-031401-d1.webp "ASTON MARTIN RAPIDE (2010) ELEKTRONISCHE MOTORSTEUERUNG TEILEDIAGRAMM")
-part-diagram-03-1403-01.webp "ASTON MARTIN RAPIDE (2010) BAROMETRISCHER SENSOR TEILEDIAGRAMM")
-part-diagram-031403-d1.webp "ASTON MARTIN RAPIDE (2010) BAROMETRISCHER SENSOR TEILEDIAGRAMM")
-part-diagram-031800.webp "ASTON MARTIN RAPIDE (2010) DROSSELKLAPPENSTEUERUNG TEILEDIAGRAMM")
-part-diagram-03-1801-01.webp "ASTON MARTIN RAPIDE (2010) DROSSELKLAPPENSTEUERUNG TEILEDIAGRAMM")
-part-diagram-03-2201-01.webp "ASTON MARTIN RAPIDE (2010) MOTORKÜHLUNG, LINE FIT TEILEDIAGRAMM")
-part-diagram-040100-c1.webp "ASTON MARTIN RAPIDE (2010) TEILEDIAGRAMM DER VORDERRADAUFHÄNGUNGSBAUGRUPPE")
-part-diagram-040105-c1.webp "ASTON MARTIN RAPIDE (2010) VORDERE STABILISATORSTANGE TEILEDIAGRAMM")
-part-diagram-040200-c1.webp "ASTON MARTIN RAPIDE (2010) HINTERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-040205-c1.webp "ASTON MARTIN RAPIDE (2010) HINTERE STABILISATORSTANGE TEILEDIAGRAMM")
-part-diagram-040300-c1.webp "ASTON MARTIN RAPIDE (2010) VORDERE FEDER UND DÄMPFER TEILEDIAGRAMM")
-part-diagram-040300-c2.webp "ASTON MARTIN RAPIDE (2010) TEILEDIAGRAMM FÜR HINTERE FEDER UND DÄMPFER")
-part-diagram-040304-c1.webp "ASTON MARTIN RAPIDE (2010) AKTIVES DÄMPFUNGSMODUL TEILEDIAGRAMM")
-part-diagram-040400-c1.webp "ASTON MARTIN RAPIDE (2010) RÄDER UND REIFEN, VORNE BIS 13MY TEILEDIAGRAMM")
-part-diagram-040400-c2.webp "ASTON MARTIN RAPIDE (2010) RÄDER UND REIFEN, HINTEN BIS 13MY TEILEDIAGRAMM")
-part-diagram-040401-c1.webp "ASTON MARTIN RAPIDE (2010) FELGEN & REIFEN, VORNE VON 13MY TEILEDIAGRAMM")
-part-diagram-040401-c2.webp "ASTON MARTIN RAPIDE (2010) FELGEN UND REIFEN, HINTEN VON 13MY TEILEDIAGRAMM")
-part-diagram-05-0100-15.webp "ASTON MARTIN RAPIDE (2010) DREHMOMENTROHRBAUGRUPPE, 8 SPD TEILEDIAGRAMM")
-part-diagram-050100-w2.webp "ASTON MARTIN RAPIDE (2010) DREHMOMENTROHRBAUGRUPPE, 6 SPD TEILEDIAGRAMM")
-part-diagram-050500-w2.webp "ASTON MARTIN RAPIDE (2010) TEILEDIAGRAMM FÜR DIE HINTERE HALBWELLENBAUGRUPPE")
-part-diagram-060300-c1.webp "ASTON MARTIN RAPIDE (2010) VORDERES BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-060400-c1.webp "ASTON MARTIN RAPIDE (2010) HINTERES BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-060500.webp "ASTON MARTIN RAPIDE (2010) TEILEDIAGRAMM FÜR DIE FESTSTELLBREMSE")
-part-diagram-060600.webp "ASTON MARTIN RAPIDE (2010) BREMSAKTUATORBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-060603-c1.webp "ASTON MARTIN RAPIDE (2010) BREMSLEITUNGEN UND -SCHLÄUCHE, LINKSLENKUNG TEILEDIAGRAMM")
-part-diagram-060603-c1-2.webp "ASTON MARTIN RAPIDE (2010) BREMSLEITUNGEN UND -SCHLÄUCHE, RECHTSLENKER TEILEDIAGRAMM")
-part-diagram-060604.webp "ASTON MARTIN RAPIDE (2010) BREMSLICHTSCHALTER TEILEDIAGRAMM")
-part-diagram-060700.webp "ASTON MARTIN RAPIDE (2010) SERVOBREMSBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-060900.webp "ASTON MARTIN RAPIDE (2010) ANTIBLOCKIERMODUL TEILEDIAGRAMM")
-part-diagram-060901-c1.webp "ASTON MARTIN RAPIDE (2010) RADGESCHWINDIGKEITSSENSOREN TEILEDIAGRAMM")
-part-diagram-070100-02.webp "ASTON MARTIN RAPIDE (2010) TRANSAXLE, S TEILEDIAGRAMM")
-part-diagram-070100-10.webp "ASTON MARTIN RAPIDE (2010) GETRIEBE TEILEDIAGRAMM")
-part-diagram-070100-30.webp "ASTON MARTIN RAPIDE (2010) GETRIEBE, 8 SPD TEILEDIAGRAMM")
-part-diagram-070100-40.webp "ASTON MARTIN RAPIDE (2010) GETRIEBESÄTZE, 8 SPD TEILEDIAGRAMM")
-part-diagram-070110-10.webp "ASTON MARTIN RAPIDE (2010) DIFFERENTIAL TEILEDIAGRAMM")
-part-diagram-07-0110-20.webp "ASTON MARTIN RAPIDE (2010) DIFFERENTIAL, S TEILEDIAGRAMM")
-part-diagram-070200-p1.webp "ASTON MARTIN RAPIDE (2010) GETRIEBEÖLKÜHLER TEILEDIAGRAMM")
-part-diagram-070200-r1.webp "ASTON MARTIN RAPIDE (2010) DIFFERENTIALÖLKÜHLER TEILEDIAGRAMM")
-part-diagram-070502.webp "ASTON MARTIN RAPIDE (2010) PADDLESHIFT TEILEDIAGRAMM")
-part-diagram-070502-d3.webp "ASTON MARTIN RAPIDE (2010) GETRIEBESCHALTER TEILEDIAGRAMM")
-part-diagram-090000-s1.webp "ASTON MARTIN RAPIDE (2010) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-090000-s1-2.webp "ASTON MARTIN RAPIDE (2010) HITZESCHILDE, VORNE TEILEDIAGRAMM")
-part-diagram-090400-s1.webp "ASTON MARTIN RAPIDE (2010) HITZESCHILDE, HINTEN TEILEDIAGRAMM")
-part-diagram-100100-s1.webp "ASTON MARTIN RAPIDE (2010) KRAFTSTOFFTANK-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-100100-s2.webp "ASTON MARTIN RAPIDE (2010) KRAFTSTOFFTANKBAUGRUPPE, S TEILEDIAGRAMM")
-part-diagram-100103-s1.webp "ASTON MARTIN RAPIDE (2010) TEILEDIAGRAMM DER KRAFTSTOFFVERTEILUNG")
-part-diagram-100104-s1.webp "ASTON MARTIN RAPIDE (2010) TEILEDIAGRAMM FÜR DIE TANKEINFÜLLBAUGRUPPE")
-part-diagram-100106-s1.webp "ASTON MARTIN RAPIDE (2010) KRAFTSTOFFPUMPENMODUL TEILEDIAGRAMM")
-part-diagram-110200.webp "ASTON MARTIN RAPIDE (2010) LENKGETRIEBE TEILEDIAGRAMM")
-part-diagram-110203-c1.webp "ASTON MARTIN RAPIDE (2010) PAS-SCHLÄUCHE, LHD TEILEDIAGRAMM")
-part-diagram-110203-c2.webp "ASTON MARTIN RAPIDE (2010) PAS-SCHLÄUCHE, RHD TEILEDIAGRAMM")
-part-diagram-110400.webp "ASTON MARTIN RAPIDE (2010) LENKSÄULENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-110600.webp "ASTON MARTIN RAPIDE (2010) LENKRAD TEILEDIAGRAMM")
-part-diagram-110602.webp "ASTON MARTIN RAPIDE (2010) SÄULENSCHALTERBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-120101.webp "ASTON MARTIN RAPIDE (2010) LUFTEINLASSKOMPONENTEN TEILEDIAGRAMM")
-part-diagram-120102.webp "ASTON MARTIN RAPIDE (2010) LUFTVERTEILUNGSKOMPONENTEN TEILEDIAGRAMM")
-part-diagram-120103-b1.webp "ASTON MARTIN RAPIDE (2010) KOMPONENTEN ZUR LUFTABSAUGUNG TEILEDIAGRAMM")
-part-diagram-120300-s1.webp "ASTON MARTIN RAPIDE (2010) HVAC-EINHEIT TEILEDIAGRAMM")
-part-diagram-120300-s3.webp "ASTON MARTIN RAPIDE (2010) HVAC-EINHEIT, HINTEN TEILEDIAGRAMM")
-part-diagram-120303-10.webp "ASTON MARTIN RAPIDE (2010) KLIMAANLAGENLEITUNGEN, HFO1234YF, LHD TEILEDIAGRAMM")
-part-diagram-120303-20.webp "ASTON MARTIN RAPIDE (2010) KLIMAANLAGENLEITUNGEN, HFO1234YF, RHD TEILEDIAGRAMM")
-part-diagram-120305-s1.webp "ASTON MARTIN RAPIDE (2010) KLIMAANLAGENLEITUNGEN, R134A, LHD TEILEDIAGRAMM")
-part-diagram-120305-s2.webp "ASTON MARTIN RAPIDE (2010) LUFTLEITUNGEN, R134A, RHD TEILEDIAGRAMM")
-part-diagram-120400.webp "ASTON MARTIN RAPIDE (2010) SENSOREN TEILEDIAGRAMM")
-part-diagram-120402.webp "ASTON MARTIN RAPIDE (2010) HVAC-STEUERUNG HINTEN TEILEDIAGRAMM")
-part-diagram-130101.webp "ASTON MARTIN RAPIDE (2010) KOMBIINSTRUMENT TEILEDIAGRAMM")
-part-diagram-130600-d1.webp "ASTON MARTIN RAPIDE (2010) TEILEDIAGRAMM FÜR VERKEHRSHUPEN")
-part-diagram-131301-d1.webp "ASTON MARTIN RAPIDE (2010) EINPARKHILFESENSOREN TEILEDIAGRAMM")
-part-diagram-131303-01.webp "ASTON MARTIN RAPIDE (2010) EINPARKHILFEKAMERA TEILEDIAGRAMM")
-part-diagram-131400-00.webp "ASTON MARTIN RAPIDE (2010) REIFENDRUCKMODUL TEILEDIAGRAMM")
-part-diagram-140101.webp "ASTON MARTIN RAPIDE (2010) BATTERIE-AUSSCHALTER TEILEDIAGRAMM")
-part-diagram-140101-d1.webp "ASTON MARTIN RAPIDE (2010) BATTERIETEILEDIAGRAMM")
-part-diagram-140101-d3.webp "ASTON MARTIN RAPIDE (2010) BATTERIE-CONDITIONER-KIT TEILEDIAGRAMM")
-part-diagram-140102-b1.webp "ASTON MARTIN RAPIDE (2010) BATTERIE-HALTEVORRICHTUNGEN TEILEDIAGRAMM")
-part-diagram-140103.webp "ASTON MARTIN RAPIDE (2010) BATTERIEKABEL TEILEDIAGRAMM")
-part-diagram-150103-10.webp "ASTON MARTIN RAPIDE (2010) DUAL-VERSTÄRKER, BIS ZU 13MY TEILEDIAGRAMM")
-part-diagram-150103-20.webp "ASTON MARTIN RAPIDE (2010) EINZELNER VERSTÄRKER, 13MY EINGESCHALTET TEILEDIAGRAMM")
-part-diagram-150104-10.webp "ASTON MARTIN RAPIDE (2010) MEDIENSYSTEM, BIS ZU 13MY TEILEDIAGRAMM")
-part-diagram-150104-30.webp "ASTON MARTIN RAPIDE (2010) INFOTAINMENT-STEUERUNG, 16MY TEILEDIAGRAMM")
-part-diagram-150104-40.webp "ASTON MARTIN RAPIDE (2010) INFOTAINMENT-STEUERUNG, AMR TEILEDIAGRAMM")
-part-diagram-150104-d2.webp "ASTON MARTIN RAPIDE (2010) MEDIENSYSTEM, 13MY AN TEILEDIAGRAMM")
-part-diagram-150108-20.webp "ASTON MARTIN RAPIDE (2010) CD-WECHSLER, 16MY EINGESCHALTET TEILEDIAGRAMM")
-part-diagram-150108-30.webp "ASTON MARTIN RAPIDE (2010) MP3/USB MEDIENSUBSYSTEM TEILEDIAGRAMM")
-part-diagram-150108-d1.webp "ASTON MARTIN RAPIDE (2010) CD-WECHSLER, BIS ZU 16MY TEILEDIAGRAMM")
-part-diagram-150202.webp "ASTON MARTIN RAPIDE (2010) DAB-TUNER TEILEDIAGRAMM")
-part-diagram-150203.webp "ASTON MARTIN RAPIDE (2010) SDARS-ANTENNE TEILEDIAGRAMM")
-part-diagram-150204-d3.webp "ASTON MARTIN RAPIDE (2010) ELEKTRONISCHE ANTENNE, BIS ZU 13MY TEILEDIAGRAMM")
-part-diagram-150204-d4.webp "ASTON MARTIN RAPIDE (2010) ELEKTRONISCHE ANTENNE, 13MY BIS 14.5MY TEILEDIAGRAMM")
-part-diagram-150204-d4a.webp "ASTON MARTIN RAPIDE (2010) ELEKTRONISCHE ANTENNE, 14.5MY AN TEILEDIAGRAMM")
-part-diagram-150301-10.webp "ASTON MARTIN RAPIDE (2010) INFOTAINMENT-HAUPTEINHEIT, 16MY TEILEDIAGRAMM")
-part-diagram-150301-10-1.webp "ASTON MARTIN RAPIDE (2010) LAUTSPRECHER, B&O TEILEDIAGRAMM")
-part-diagram-150301-20.webp "ASTON MARTIN RAPIDE (2010) REDNER, FRAGEN TEILEDIAGRAMM")
-part-diagram-160000-c1.webp "ASTON MARTIN RAPIDE (2010) VAKUUMVERTEILUNG, ABGASTEILEDIAGRAMM")
-part-diagram-160200.webp "ASTON MARTIN RAPIDE (2010) VAKUUMVERTEILUNGS-SUBSYSTEM TEILEDIAGRAMM")
-part-diagram-170101.webp "ASTON MARTIN RAPIDE (2010) SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-170102-10.webp "ASTON MARTIN RAPIDE (2010) TAGFAHRLICHTER, AMR TEILEDIAGRAMM")
-part-diagram-170102-d1.webp "ASTON MARTIN RAPIDE (2010) SEITLICHE REPEATER TEILEDIAGRAMM")
-part-diagram-170105-d1.webp "ASTON MARTIN RAPIDE (2010) VORDERE SEITENMARKIERUNGEN TEILEDIAGRAMM")
-part-diagram-170202.webp "ASTON MARTIN RAPIDE (2010) TEILEDIAGRAMM FÜR INNENBELEUCHTUNG")
-part-diagram-170301-d1.webp "ASTON MARTIN RAPIDE (2010) HOCHMONTIERTES BREMSLICHT TEILEDIAGRAMM")
-part-diagram-170301-d2.webp "ASTON MARTIN RAPIDE (2010) RÜCKLEUCHTEN TEILEDIAGRAMM")
-part-diagram-170305.webp "ASTON MARTIN RAPIDE (2010) TEILEDIAGRAMM FÜR HINTERE SEITENMARKIERUNGEN")
-part-diagram-170306-d1.webp "ASTON MARTIN RAPIDE (2010) RÜCKSTRAHLER TEILEDIAGRAMM")
-part-diagram-170308-d1.webp "ASTON MARTIN RAPIDE (2010) KENNZEICHENLEUCHTEN TEILEDIAGRAMM")
-part-diagram-17-0400-00.webp "ASTON MARTIN RAPIDE (2010) REGEN- UND TAGESLICHTSENSOR TEILEDIAGRAMM")
-part-diagram-170501.webp "ASTON MARTIN RAPIDE (2010) LICHTSCHALTER TEILEDIAGRAMM")
-part-diagram-180101-d1.webp "ASTON MARTIN RAPIDE (2010) VORDERER KABELBAUM, BIS 13MY TEILEDIAGRAMM")
-part-diagram-18-0101-d2.webp "ASTON MARTIN RAPIDE (2010) VORDERER KABELBAUM, 13MY AN TEILEDIAGRAMM")
-part-diagram-180101-d3.webp "ASTON MARTIN RAPIDE (2010) MOTORKABELBAUM TEILEDIAGRAMM")
-part-diagram-180102-d5-2.webp "ASTON MARTIN RAPIDE (2010) IP-KABELBAUM TEILEDIAGRAMM")
-part-diagram-180103.webp "ASTON MARTIN RAPIDE (2010) KÖRPERGESCHIRR TEILEDIAGRAMM")
-part-diagram-180103-d1.webp "ASTON MARTIN RAPIDE (2010) HECKKABELBAUM TEILEDIAGRAMM")
-part-diagram-180103-d4.webp "ASTON MARTIN RAPIDE (2010) TÜRGESCHIRR TEILEDIAGRAMM")
-part-diagram-180106-d1.webp "ASTON MARTIN RAPIDE (2010) SICHERUNGSTAFELN TEILEDIAGRAMM")
-part-diagram-180301-10.webp "ASTON MARTIN RAPIDE (2010) IP-SWITCHES TEILEDIAGRAMM")
-part-diagram-180301-20.webp "ASTON MARTIN RAPIDE (2010) MITTELKONSOLENSCHALTER TEILEDIAGRAMM")
-part-diagram-180302-30.webp "ASTON MARTIN RAPIDE (2010) MITTELKONSOLENSCHALTER, AMR TEILEDIAGRAMM")
-part-diagram-180401.webp "ASTON MARTIN RAPIDE (2010) HILFSSTECKDOSEN TEILEDIAGRAMM")
-part-diagram-190101.webp "ASTON MARTIN RAPIDE (2010) CAT 5-TRACKER TEILEDIAGRAMM")
-part-diagram-190101-d1.webp "ASTON MARTIN RAPIDE (2010) CAT 5 TRACKER, 14.5MY TEILEDIAGRAMM")
-part-diagram-190102-d1.webp "ASTON MARTIN RAPIDE (2010) ALARMSENSOREN TEILEDIAGRAMM")
-part-diagram-190103-d1.webp "ASTON MARTIN RAPIDE (2010) ALARMHUPEN & SIRENEN TEILEDIAGRAMM")
-part-diagram-190202.webp "ASTON MARTIN RAPIDE (2010) RKE TEILEDIAGRAMM")
-part-diagram-190600.webp "ASTON MARTIN RAPIDE (2010) SPRACHSTEUERUNGS-SUBSYSTEM TEILEDIAGRAMM")
-part-diagram-190701-01.webp "ASTON MARTIN RAPIDE (2010) NAVIGATIONSMODUL, 12MY EINGESCHALTET TEILEDIAGRAMM")
-part-diagram-190701-d1.webp "ASTON MARTIN RAPIDE (2010) NAVIGATIONSMODUL, BIS ZU 12MY TEILEDIAGRAMM")
-part-diagram-190703-d1.webp "ASTON MARTIN RAPIDE (2010) TEILEDIAGRAMM DER NAVIGATIONSANZEIGE")
-part-diagram-190703-d2.webp "ASTON MARTIN RAPIDE (2010) NAVIGATIONSDISPLAY, GARMIN, 12MY TEILEDIAGRAMM")
-part-diagram-190706-d1.webp "ASTON MARTIN RAPIDE (2010) GPS-ANTENNE TEILEDIAGRAMM")
-part-diagram-190801.webp "ASTON MARTIN RAPIDE (2010) BLUETOOTH-MODUL TEILEDIAGRAMM")
-part-diagram-191001.webp "ASTON MARTIN RAPIDE (2010) MULTIFUNKTIONSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-191003.webp "ASTON MARTIN RAPIDE (2010) ZENTRALES ELEKTRONISCHES MODUL TEILEDIAGRAMM")
-part-diagram-191300-d2.webp "ASTON MARTIN RAPIDE (2010) FOND-ENTERTAINMENT TEILEDIAGRAMM")
-part-diagram-19-1800-02.webp "ASTON MARTIN RAPIDE (2010) AUTO-BOOT-LOCK-CONTROLLER TEILEDIAGRAMM")
-part-diagram-000101.webp "ASTON MARTIN RAPIDE (2010) AUßENETIKETTEN TEILEDIAGRAMM")
-part-diagram-000102.webp "ASTON MARTIN RAPIDE (2010) INNENETIKETTEN TEILEDIAGRAMM")
-part-diagram-000103.webp "ASTON MARTIN RAPIDE (2010) ETIKETTEN UNTER DER MOTORHAUBE TEILEDIAGRAMM")
-part-diagram-000200.webp "ASTON MARTIN RAPIDE (2010) WERKZEUGE & NOTFALLAUSRÜSTUNG TEILEDIAGRAMM")
-part-diagram-000200-c1.webp "ASTON MARTIN RAPIDE (2010) WERKZEUGE & NOTFALLAUSRÜSTUNG, S TEILEDIAGRAMM")
-part-diagram-000200-c2.webp "ASTON MARTIN RAPIDE (2010) REIFEN-NOTFALLAUSRÜSTUNG TEILEDIAGRAMM")
-part-diagram-000205-b1.webp "ASTON MARTIN RAPIDE (2010) ERSTE-HILFE-KASTEN TEILEDIAGRAMM")
-part-diagram-000301-g4.webp "ASTON MARTIN RAPIDE (2010) BEDIENUNGSANLEITUNG TEILEDIAGRAMM")
-part-diagram-000301-g5.webp "ASTON MARTIN RAPIDE (2010) BESITZERHANDBUCH, S TEILEDIAGRAMM")
-part-diagram-010100-00.webp "ASTON MARTIN RAPIDE (2010) KÖRPER IN WEIß TEILEDIAGRAMM")
-part-diagram-010101-b1.webp "ASTON MARTIN RAPIDE (2010) UNTERBODEN TEILEDIAGRAMM")
-part-diagram-010101-b2.webp "ASTON MARTIN RAPIDE (2010) UNTERBODEN, TEILEDIAGRAMM RÜCKSEITE")
-part-diagram-010102-b1.webp "ASTON MARTIN RAPIDE (2010) ARMATURENBRETT UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010102-b2.webp "ASTON MARTIN RAPIDE (2010) ARMATURENBRETT UND VERKLEIDUNG, S TEILEDIAGRAMM")
-part-diagram-010103-b1.webp "ASTON MARTIN RAPIDE (2010) DACH TEILEDIAGRAMM")
-part-diagram-010103-b2.webp "ASTON MARTIN RAPIDE (2010) OBERKÖRPERRAHMEN TEILEDIAGRAMM")
-part-diagram-010104-b1.webp "ASTON MARTIN RAPIDE (2010) KÖRPERSEITE TEILEDIAGRAMM")
-part-diagram-010106-b1.webp "ASTON MARTIN RAPIDE (2010) KAROSSERIEHECK TEILEDIAGRAMM")
-part-diagram-010106-b3.webp "ASTON MARTIN RAPIDE (2010) KAROSSERIE-HECK-VERBUNDWERKSTOFFE TEILEDIAGRAMM")
-part-diagram-010107-10.webp "ASTON MARTIN RAPIDE (2010) HINTERE UNTERSCHEIBE TEILEDIAGRAMM")
-part-diagram-010107-b1.webp "ASTON MARTIN RAPIDE (2010) HINTERRADKÄSTEN TEILEDIAGRAMM")
-part-diagram-010108-b1.webp "ASTON MARTIN RAPIDE (2010) ZUSATZTEILE TEILEDIAGRAMM")
-part-diagram-010108-b2.webp "ASTON MARTIN RAPIDE (2010) ZUSATZTEILE, S TEILEDIAGRAMM")
-part-diagram-010201-b1.webp "ASTON MARTIN RAPIDE (2010) VORDERE STRUKTUR TEILEDIAGRAMM")
-part-diagram-010201-b2.webp "ASTON MARTIN RAPIDE (2010) FRONTSTRUKTUR, S TEILEDIAGRAMM")
-part-diagram-010202-b1.webp "ASTON MARTIN RAPIDE (2010) GITTERÖFFNUNGSPLATTE TEILEDIAGRAMM")
-part-diagram-010202-b2.webp "ASTON MARTIN RAPIDE (2010) KÜHLERGRILL-ÖFFNUNGSPLATTE, S TEILEDIAGRAMM")
-part-diagram-010203.webp "ASTON MARTIN RAPIDE (2010) VORDERFLÜGEL, S TEILEDIAGRAMM")
-part-diagram-010203-b1.webp "ASTON MARTIN RAPIDE (2010) VORDERE KOTFLÜGEL TEILEDIAGRAMM")
-part-diagram-010204-b1.webp "ASTON MARTIN RAPIDE (2010) VORDERRADKÄSTEN TEILEDIAGRAMM")
-part-diagram-010205-10.webp "ASTON MARTIN RAPIDE (2010) MOTORHAUBE UND SCHARNIERE, AMR TEILEDIAGRAMM")
-part-diagram-010205-b1.webp "ASTON MARTIN RAPIDE (2010) MOTORHAUBE UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-010205-b2.webp "ASTON MARTIN RAPIDE (2010) MOTORHAUBE UND SCHARNIERE, S TEILEDIAGRAMM")
-part-diagram-010207-b1.webp "ASTON MARTIN RAPIDE (2010) VORDERER UNTERSCHUTZ TEILEDIAGRAMM")
-part-diagram-010207-b2.webp "ASTON MARTIN RAPIDE (2010) VORDERER UNTERSCHUTZ, S TEILEDIAGRAMM")
-part-diagram-010301-b1.webp "ASTON MARTIN RAPIDE (2010) MONTAGE DER VORDERTÜR TEILEDIAGRAMM")
-part-diagram-010301-g1.webp "ASTON MARTIN RAPIDE (2010) VORDERTÜRSCHARNIERBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-010302-b1.webp "ASTON MARTIN RAPIDE (2010) HINTERE TÜRBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-010302-g1.webp "ASTON MARTIN RAPIDE (2010) SCHARNIERBAUGRUPPE DER HINTERTÜR TEILEDIAGRAMM")
-part-diagram-010303-b1.webp "ASTON MARTIN RAPIDE (2010) HECKKLAPPE-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-010501-b1.webp "ASTON MARTIN RAPIDE (2010) HAUPTBODENVERKLEIDUNG, LHD TEILEDIAGRAMM")
-part-diagram-010501-b2.webp "ASTON MARTIN RAPIDE (2010) HAUPTBODENVERKLEIDUNG, RHD TEILEDIAGRAMM")
-part-diagram-010502-b2.webp "ASTON MARTIN RAPIDE (2010) UNTERE MOTORHAUBENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010503-b1.webp "ASTON MARTIN RAPIDE (2010) DACHHIMMELMONTAGE TEILEDIAGRAMM")
-part-diagram-010503-b10.webp "ASTON MARTIN RAPIDE (2010) B-SÄULENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010503-b11.webp "ASTON MARTIN RAPIDE (2010) EINE SÄULENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010503-b15.webp "ASTON MARTIN RAPIDE (2010) HECKVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010503-b3.webp "ASTON MARTIN RAPIDE (2010) VORDERE KOPFVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010503-b3a.webp "ASTON MARTIN RAPIDE (2010) VORDERE KOPFVERKLEIDUNG, S TEILEDIAGRAMM")
-part-diagram-010503-b4.webp "ASTON MARTIN RAPIDE (2010) D-SÄULENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010504-b1.webp "ASTON MARTIN RAPIDE (2010) SONNENBLENDEN TEILEDIAGRAMM")
