120305-S1 - Klimaanlagenleitungen, R134a, LHD
Aston Martin Rapide (2010) Air Con Lines, R134a, LHD Teilediagramm

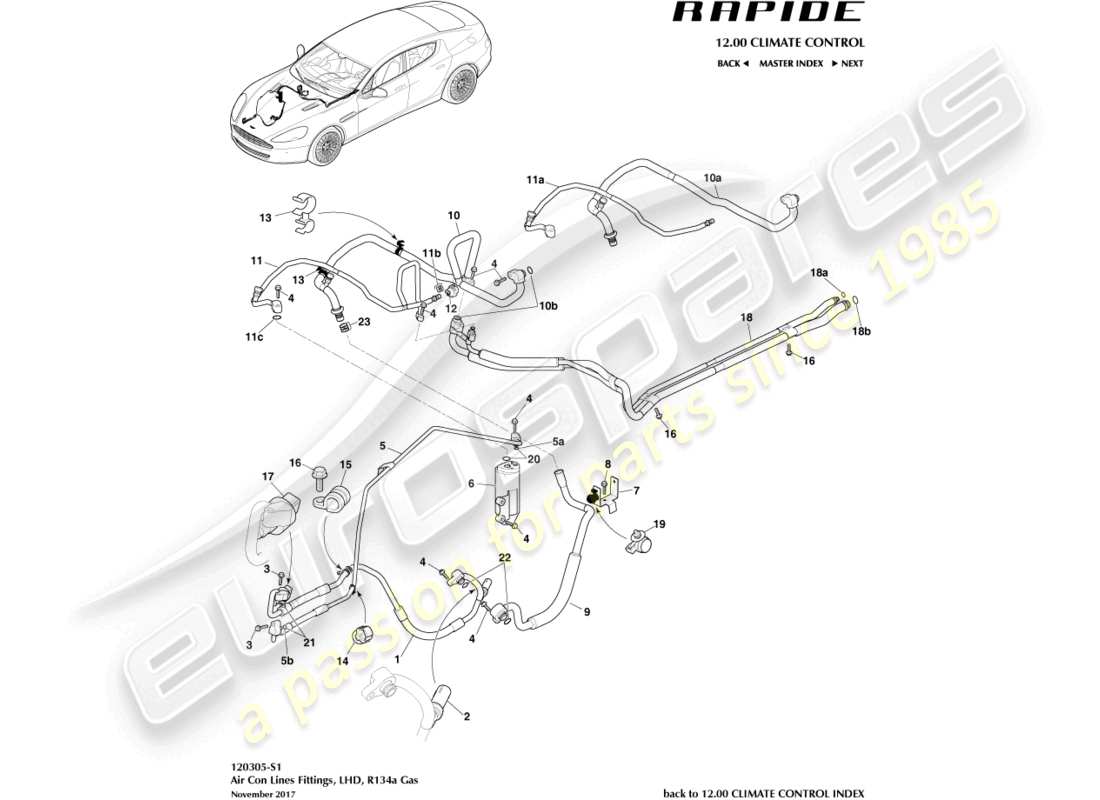

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: AD43-19972-AA
ROHRBAUGRUPPE, KOMPRESSOR AN KONDENSATOR
Bis zu 13MY
aus £270,12
aus £270,12
# 1
MPN: CD33-19972-AC
ROHRBAUGRUPPE, KOMPRESSOR AN KONDENSATOR
Von 13MY bis 17MY
aus £404,88
aus £404,88
# 1
MPN: HD33-19972-AA
ROHRBAUGRUPPE, KOMPRESSOR AN KONDENSATOR
Von 17MY, mit R134 Gas
aus £390,45
aus £390,45
# 2
MPN: 6F93-19D594-AA
SCHALTERBAUGRUPPE, DRUCKABSCHALTUNG
# 3
MPN: 703201
SCHRAUBE, M8X30
aus £0,47
aus £0,47
# 4
MPN: 703199
BOLZEN, M6X30
aus £0,47
aus £0,47
# 5
MPN: AD43-19D719-AA
ROHRBAUGRUPPE, KONDENSATOR ZUM EMPFÄNGER/TROCKNER
Bis zu 13MY
aus £159,77
aus £159,77
Dieses Teil ersetzt die Teilenummer 4G43-19D719-AF, die wir auf Lager haben
# 5
MPN: CD33-19D719-AC
ROHRBAUGRUPPE, KONDENSATOR ZUM EMPFÄNGER/TROCKNER
Von 13MY bis 17MY
aus £86,61
aus £86,61
# 5
MPN: HD33-19D719-AA
ROHRBAUGRUPPE, KONDENSATOR ZUM EMPFÄNGER/TROCKNER
Von 17MY, mit R134 Gas
aus £162,70
aus £162,70
# 5a
MPN: HD23-87024-AA
EPDM-O-RING, 6370X1.80
Von 17MY
aus £4,29
aus £4,29
# 5b
MPN: HD23-87056-AA
EPDM-O-RING, 6.5X2.62
Von 17MY
aus £4,29
aus £4,29
# 6
MPN: 4G43-19E891-AC
EMPFÄNGER/TROCKNER
# 7
MPN: 4G43-6147X-AD
HALTERUNG KOMPL
aus £25,13
aus £25,13
# 8
MPN: 703151
SCHRAUBE, M6X16
aus £0,47
aus £0,47
# 9
MPN: AD43-19A705-AA
ROHRBAUGRUPPE, VERDAMPFERAUSLASS, UNTEN
Bis zu 13MY
aus £202,53
aus £202,53
# 9
MPN: CD33-19A705-AA
ROHRBAUGRUPPE, VERDAMPFERAUSLASS, UNTEN
Von 13MY bis 17MY
aus £110,24
aus £110,24
# 9
MPN: HD33-19A705-AA
ROHRBAUGRUPPE, VERDAMPFERAUSLASS, UNTEN
Von 17MY, mit R134 Gas
aus £254,31
aus £254,31
# 10
MPN: AD43-19A705-BA
ROHRBAUGRUPPE, VERDAMPFERAUSLASS, OBEN
Bis zu 17MY
aus £198,79
aus £198,79
# 10
MPN: HD43-19A705-BA
ROHRBAUGRUPPE, VERDAMPFERAUSLASS, OBEN
Ab 17MY, mit Klimaanlage hinten, mit R134 Benzin
aus £204,55
aus £204,55
# 10a
MPN: HD43-19B881-AA
ROHRBAUGRUPPE, VERDAMPFERAUSLASS, OBEN
Ab 17MY, weniger Heckklimaanlage, mit R134 Benzin
aus £193,77
aus £193,77
# 10b
MPN: HD23-32117-AA
EPDM-O-RING 13.40X2.40
Von 17MY
aus £3,62
aus £3,62
# 11
MPN: AD43-19835-AA
ROHRBAUGRUPPE, TROCKNER ZUM VERDAMPFER
Bis zu 17MY
aus £192,78
aus £192,78
# 11
MPN: HD43-19835-AA
ROHRBAUGRUPPE, TROCKNER ZUM VERDAMPFER
Ab 17MY, mit Klimaanlage hinten, mit R134 Benzin
aus £154,39
aus £154,39
# 11a
MPN: HD43-19919-AA
ROHRBAUGRUPPE, TROCKNER ZUM VERDAMPFER
Ab 17MY, weniger Heckklimaanlage, mit R134 Benzin
aus £209,55
aus £209,55
# 11b
MPN: HD23-87024-AA
EPDM-O-RING, 6.70X1.80
Von 17MY
aus £4,29
aus £4,29
# 11c
MPN: HD23-87071-AA
EPDM-O-RING, 10.8X2.40
Von 17MY
aus £4,29
aus £4,29
# 12
MPN: 4G43-4073A-AA
KLEMME
aus £3,17
aus £3,17
# 13
MPN: 701182
CLIP, ROHR, DREHBAR
aus £1,23
aus £1,23
# 14
MPN: 701180
CLIP, 14MM, EINDRÜCKEN
aus £0,85
aus £0,85
# 15
MPN: 699634
CLIP, 13MM
aus £1,34
aus £1,34
# 16
MPN: 703203
SCHRAUBE, M6X20
aus £0,47
aus £0,47
# 17
MPN: 1R12-89-10192
SCHALTERBAUGRUPPE, HOCHDRUCK
aus £188,47
aus £188,47
# 18
MPN: AD43-19A705-CC
ROHRBAUGRUPPE ZUM HINTEREN VERDAMPFER
Bis zu 17MY
aus £372,00
aus £372,00
# 18
MPN: HD43-19A705-CA
ROHRBAUGRUPPE ZUM HINTEREN VERDAMPFER
Ab 17MY, mit Klimaanlage hinten, mit R134 Benzin
aus £303,60
aus £303,60
# 18a
MPN: HD23-100603-AA
EPDM-O-RING, 7.5X2.0
Von 17MY
aus £2,66
aus £2,66
# 18b
MPN: HD23-101001-AA
EPDM-O-RING, 14X2.0
Von 17MY
aus £4,43
aus £4,43
# 19
MPN: 4G43-65-10059
CLIP
aus £0,47
aus £0,47
# 20
MPN: 4G43-89-10908-PK
KIT, O-RINGE
Bis zu 17MY
aus £3,56
aus £3,56
# 21
MPN: 4G43-89-10910-PK
KIT, O-RINGE
Bis zu 17MY
aus £3,64
aus £3,64
# 22
MPN: 4G43-89-10909-PK
KIT, O-RINGE
Bis zu 17MY
aus £3,64
aus £3,64
# 23
MPN: 4G43-89-10911-PK
KIT, O-RINGE
Bis zu 17MY
aus £8,95
aus £8,95
# -
-
EPDM-O-RING, 12.93X1.86
Von 17MY
