aston martin rapide (2011) verkleidung der hinteren tür teilediagramm

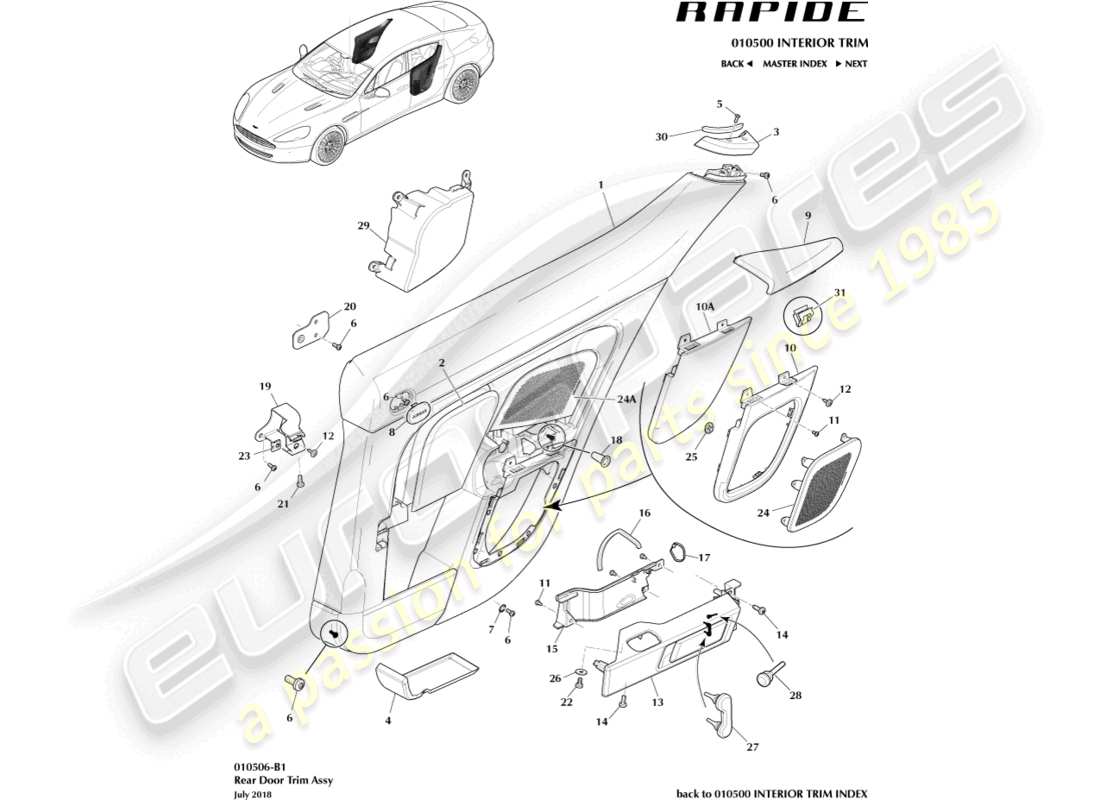

010506-B1 - Verkleidung der hinteren Tür

Aston Martin Rapide (2011) Rear Door Trim Panel Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
              #
              Artikelnummer
              Beschreibung
              Schlüssel
              Preis
              # 1
              MPN: AD43-23948-ADW
              PANEL-BAUGRUPPE, HINTERE TÜRVERKLEIDUNG KOMPLETT RECHTS
              Mit Ledereinsatz (Artikel 2)
              aus £4.030,59
              aus £4.030,59
              PANEL-BAUGRUPPE, HINTERE TÜRVERKLEIDUNG KOMPLETT RECHTS Genuine Aston Martin – Neu (bestellen)
              # 1
              MPN: AD43-23949-ADW
              PANEL-BAUGRUPPE, HINTERE TÜRVERKLEIDUNG KOMPLETT LINKS
              Mit Ledereinsatz (Artikel 2)
              aus £4.030,59
              aus £4.030,59
              PANEL-BAUGRUPPE, HINTERE TÜRVERKLEIDUNG KOMPLETT LINKS Genuine Aston Martin – Neu (bestellen)
              # 1
              MPN: AD43-23948-BBW
              PANEL-BAUGRUPPE, HINTERE TÜRVERKLEIDUNG RECHTS
              Weniger Holzeinsatz (Artikel 2)
              aus £2.480,75
              aus £2.480,75
              PANEL-BAUGRUPPE, HINTERE TÜRVERKLEIDUNG RECHTS Genuine Aston Martin – Neu (bestellen)
              # 1
              MPN: AD43-23949-BBW
              PANEL-BAUGRUPPE, HINTERE TÜRVERKLEIDUNG LINKS
              Weniger Holzeinsatz (Artikel 2)
              aus £1.891,74
              aus £1.891,74
              PANEL-BAUGRUPPE, HINTERE TÜRVERKLEIDUNG LINKS Genuine Aston Martin – Neu (bestellen)
              # 1
              MPN: KD43-23948-AAW
              PANEL-BAUGRUPPE, HINTERE TÜRVERKLEIDUNG RECHTS
              19MY, AMR
              aus £1.644,58
              aus £1.644,58
              PANEL-BAUGRUPPE, HINTERE TÜRVERKLEIDUNG RECHTS Genuine Aston Martin – Neu (bestellen)
              # 1
              MPN: KD43-23949-AAW
              PANEL-BAUGRUPPE, HINTERE TÜRVERKLEIDUNG LINKS
              19MY, AMR
              aus £2.001,52
              aus £2.001,52
              PANEL-BAUGRUPPE, HINTERE TÜRVERKLEIDUNG LINKS Genuine Aston Martin – Neu (bestellen)
              # 2
              MPN: AD43-87-10076
              OBERER EINSATZSATZ, 2 STÜCK (HINTERTÜREN)
              Walnussfurnier
              aus £435,25
              aus £435,25
              OBERER EINSATZSATZ, 2 STÜCK (HINTERTÜREN) Genuine Aston Martin – Neu (bestellen)
              # 2
              MPN: AD43-87-10078
              OBERER EINSATZSATZ, 2 STÜCK (HINTERTÜREN)
              Pianoschwarzes Furnier
              aus £742,46
              aus £742,46
              OBERER EINSATZSATZ, 2 STÜCK (HINTERTÜREN) Genuine Aston Martin – Neu (bestellen)
              # 2
              MPN: AD43-87-10080
              OBERER EINSATZSATZ, 2 STÜCK (HINTERTÜREN)
              Mahagonifurnier
              aus £349,94
              aus £349,94
              OBERER EINSATZSATZ, 2 STÜCK (HINTERTÜREN) Genuine Aston Martin – Neu (bestellen)
              # 2
              MPN: AD43-87-10082
              OBERER EINSATZSATZ, 2 STÜCK (HINTERTÜREN)
              Furnier aus Tamo-Esche
              aus £375,56
              aus £375,56
              OBERER EINSATZSATZ, 2 STÜCK (HINTERTÜREN) Genuine Aston Martin – Neu (bestellen)
              # 2
              MPN: AD43-87-10084
              OBERER EINSATZSATZ, 2 STÜCK (HINTERTÜREN)
              Bambusfurnier
              aus £349,94
              aus £349,94
              OBERER EINSATZSATZ, 2 STÜCK (HINTERTÜREN) Genuine Aston Martin – Neu (bestellen)
              # 2
              MPN: FD43-87-10153
              OBERER EINSATZSATZ, 2 STÜCK (HINTERTÜREN)
              Aus 15MY, Carbon-Twill
              aus £673,15
              aus £673,15
              OBERER EINSATZSATZ, 2 STÜCK (HINTERTÜREN) Genuine Aston Martin – Neu (bestellen)
              # 2
              MPN: GD43-87-10169
              OBERER EINSATZSATZ, 2 STÜCK (HINTERTÜREN)
              Von 15MY, Carbon Cuprum
              OBERER EINSATZSATZ, 2 STÜCK (HINTERTÜREN) Genuine Aston Martin – Neu (bestellen)
              # 2
              MPN: FD43-87-10155
              OBERER EINSATZSATZ, 2 STÜCK (HINTERTÜREN)
              Von 15MY, Piano Ice Mocha
              OBERER EINSATZSATZ, 2 STÜCK (HINTERTÜREN) Genuine Aston Martin – Neu (bestellen)
              # 2
              MPN: AD43-23887-AAW
              OBERER EINSATZ, LINKS
              Lederbesatz
              aus £118,67
              aus £118,67
              OBERER EINSATZ, LINKS Genuine Aston Martin – Neu (bestellen)
              # 2
              MPN: AD43-23886-AAW
              OBERER EINSATZ, RH
              Lederbesatz
              aus £118,67
              aus £118,67
              OBERER EINSATZ, RH Genuine Aston Martin – Neu (bestellen)
              # 3
              MPN: AD43-23786-AB
              ABSCHLUSS, OBEN RECHTS, PANEL-BAUGRUPPE
              aus £264,72
              aus £264,72
              ABSCHLUSS, OBEN RECHTS, PANEL-BAUGRUPPE Genuine Aston Martin – Neu (bestellen)
              # 3
              MPN: KD43-23786-BA
              ABSCHLUSS, OBEN RECHTS, PANEL-BAUGRUPPE
              AMR
              ABSCHLUSS, OBEN RECHTS, PANEL-BAUGRUPPE Genuine Aston Martin – Neu (bestellen)
              # 3
              MPN: AD43-23787-AB
              ABSCHLUSS, OBEN LINKS, PANEL-BAUGRUPPE
              aus £269,17
              aus £269,17
              ABSCHLUSS, OBEN LINKS, PANEL-BAUGRUPPE Genuine Aston Martin – Neu (bestellen)
              # 3
              MPN: KD43-23787-BA
              ABSCHLUSS, OBEN LINKS, PANEL-BAUGRUPPE
              AMR
              ABSCHLUSS, OBEN LINKS, PANEL-BAUGRUPPE Genuine Aston Martin – Neu (bestellen)
              # 4
              MPN: AD43-101382-AA
              MATTE, HECKTÜRTASCHE RECHTS
              aus £31,35
              aus £31,35
              MATTE, HECKTÜRTASCHE RECHTS Genuine Aston Martin – Neu (bestellen)
              # 4
              MPN: AD43-101383-AA
              MATTE, HECKTÜRTASCHE LINKS
              aus £31,35
              aus £31,35
              MATTE, HECKTÜRTASCHE LINKS Genuine Aston Martin – Neu (bestellen)
              # 5
              MPN: 704779
              SCHRAUBE, M4X12 FLACHER CSK-BUCHSE
              aus £0,47
              aus £0,47
              SCHRAUBE M4 X 12 INBUS Genuine Aston Martin – Neu (bestellen)
              # 5
              MPN: KD43-N811862-AA
              SCHRAUBE, M4X12 FLACHER CSK-BUCHSE, SCHWARZ
              AMR
              SCHRAUBE, M4X12 FLACHER SENKKOPF, SCHWARZ Genuine Aston Martin – Neu (bestellen)
              # 6
              MPN: 702084
              SCHRAUBE, M5X12 PAN HD
              pro Türverkleidung
              Ersetzung
              Ersetzung
              Genuine Aston Martin (nicht mehr bestellbar)
              # 7
              MPN: 6G33-100063-AA
              FIXIERER, AUFDRÜCKEN
              pro Türverkleidung
              DRUCKBEFESTIGUNG, H/BREMSKABEL ZUM HEBEL Genuine Aston Martin – Neu (bestellen)
              # 8
              MPN: AD43-23747-AAW
              SRS-EINSATZBAUGRUPPE
              pro Türverkleidung
              aus £131,86
              aus £131,86
              SRS-EINSATZBAUGRUPPE Genuine Aston Martin – Neu (bestellen)
              # 9
              MPN: AD43-24006-AAW
              POLSTER, TÜRARMLEHNE HINTEN RECHTS
              aus £173,47
              aus £173,47
              POLSTER, TÜRARMLEHNE HINTEN RECHTS Genuine Aston Martin – Neu (bestellen)
              # 9
              MPN: KD43-24006-AAW
              POLSTER, TÜRARMLEHNE HINTEN RECHTS
              19MY, AMR
              aus £194,70
              aus £194,70
              POLSTER, TÜRARMLEHNE HINTEN RECHTS Genuine Aston Martin – Neu (bestellen)
              # 9
              MPN: AD43-24007-AAW
              POLSTER, TÜRARMLEHNE HINTEN LINKS
              aus £74,19
              aus £74,19
              POLSTER, TÜRARMLEHNE HINTEN LINKS Genuine Aston Martin – Neu (bestellen)
              # 9
              MPN: KD43-24007-AAW
              POLSTER, TÜRARMLEHNE HINTEN LINKS
              19MY, AMR
              aus £159,99
              aus £159,99
              POLSTER, TÜRARMLEHNE HINTEN LINKS Genuine Aston Martin – Neu (bestellen)
              # 10
              MPN: AD43-24004-ADW
              POLSTER, TÜRARMLEHNE, INNEN, HINTEN, RECHTS
              Bang und Olufsen
              POLSTER, TÜRARMLEHNE, INNEN, HINTEN, RECHTS Genuine Aston Martin – Neu (bestellen)
              # 10
              MPN: KD43-24004-AAW
              POLSTER, TÜRARMLEHNE, INNEN, HINTEN, RECHTS
              Bang und Olufsen. 19MY, AMR
              aus £195,11
              aus £195,11
              POLSTER, TÜRARMLEHNE, INNEN, HINTEN, RECHTS Genuine Aston Martin – Neu (bestellen)
              # 10
              MPN: AD43-24005-ADW
              POLSTER, TÜRARMLEHNE, INNEN, HINTEN, LINKS
              Bang und Olufsen
              POLSTER, TÜRARMLEHNE, INNEN, HINTEN, LINKS Genuine Aston Martin – Neu (bestellen)
              # 10
              MPN: KD43-24005-AAW
              POLSTER, TÜRARMLEHNE, INNEN, HINTEN, LINKS
              Bang und Olufsen. 19MY, AMR
              aus £160,31
              aus £160,31
              POLSTER, TÜRARMLEHNE, INNEN, HINTEN, LINKS Genuine Aston Martin – Neu (bestellen)
              # 10A
              MPN: GD43-24004-CBW
              POLSTER, TÜRARMLEHNE, INNEN, HINTEN, RECHTS
              ASK Audio
              POLSTER, TÜRARMLEHNE, INNEN, HINTEN, RECHTS Genuine Aston Martin – Neu (bestellen)
              # 10A
              MPN: GD43-24005-CBW
              POLSTER, TÜRARMLEHNE INNEN HINTEN LINKS
              ASK Audio
              POLSTER, TÜRARMLEHNE INNEN HINTEN LINKS Genuine Aston Martin – Neu (bestellen)
              # 11
              MPN: 703178
              SCHRAUBE, M4X8 PFANNE 6 LOBE
              pro Türverkleidung
              aus £0,47
              aus £0,47
              M4 X 8MM SCHRAUBENGEWINDE Genuine Aston Martin – Neu (bestellen)
              # -
              -
              Scheibe, ABSTANDSHALTER
              Nicht gezogen, 2 pro Fixierung.
              # -
              -
              Scheibe, LEXAN
              Nicht gezogen, 1 pro Fixierung
              # 12
              MPN: 701157-PK
              SCHRAUBE, ST4.2X16 GROSSE Scheibe HD
              pro Türverkleidung
              aus £1,68
              aus £1,68
              SCHRAUBE&WSHR 4.2X16(10 Genuine Aston Martin – Neu (bestellen)
              # 13
              MPN: AD43-22616-AD
              INNERE HINTERE ENTRIEGELUNGSGRIFFBAUGRUPPE, RECHTS
              Iridium
              INNERE HINTERE ENTRIEGELUNGSGRIFFBAUGRUPPE, RECHTS Genuine Aston Martin – Neu (bestellen)
              # 13
              MPN: DD43-22616-AA
              INNERE HINTERE ENTRIEGELUNGSGRIFFBAUGRUPPE, RECHTS
              Klavierschwarz
              Ersetzung
              Ersetzung
              Genuine Aston Martin (nicht mehr bestellbar)
              # 13
              MPN: FD43-22616-CD
              INNERE HINTERE ENTRIEGELUNGSGRIFFBAUGRUPPE, RECHTS
              Eismokka
              INNERE HINTERE ENTRIEGELUNGSGRIFFBAUGRUPPE, RECHTS Genuine Aston Martin – Neu (bestellen)
              # 13
              MPN: AD43-22617-AD
              INNERE HINTERE ENTRIEGELUNGSGRIFFBAUGRUPPE, LINKS
              Iridium
              INNERE HINTERE ENTRIEGELUNGSGRIFFBAUGRUPPE, LINKS Genuine Aston Martin – Neu (bestellen)
              # 13
              MPN: DD43-22617-AA
              INNERE HINTERE ENTRIEGELUNGSGRIFFBAUGRUPPE, LINKS
              Klavierschwarz
              INNERE HINTERE ENTRIEGELUNGSGRIFFBAUGRUPPE, LINKS Genuine Aston Martin – Neu (bestellen)
              # 13
              MPN: FD43-22617-CD
              INNERE HINTERE ENTRIEGELUNGSGRIFFBAUGRUPPE, LINKS
              Eismokka
              INNERE HINTERE ENTRIEGELUNGSGRIFFBAUGRUPPE, LINKS Genuine Aston Martin – Neu (bestellen)
              # 14
              MPN: 702294
              SCHRAUBE, M6X16 PAN HD
              2 pro Türverkleidung
              aus £0,47
              aus £0,47
              SCHRAUBE M6X1.00X16 PAN Genuine Aston Martin – Neu (bestellen)
              # 15
              MPN: AD43-24244-AB
              EINSATZBAUGRUPPE, HALTEGRIFF DER HINTEREN TÜR RECHTS
              EINSATZBAUGRUPPE, HALTEGRIFF DER HINTEREN TÜR RECHTS Genuine Aston Martin – Neu (bestellen)
              # 15
              MPN: AD43-24245-AB
              EINSATZBAUGRUPPE, HALTEGRIFF DER HINTEREN TÜR LINKS
              EINSATZBAUGRUPPE, HALTEGRIFF DER HINTEREN TÜR LINKS Genuine Aston Martin – Neu (bestellen)
              # 16
              MPN: 4G43-18D404-CA
              DICHTUNG, SCHAUMSTOFF-HALTEGRIFF DER HINTEREN TÜR
              pro Türverkleidung
              aus £1,53
              aus £1,53
              SCHAUMSTOFFDICHTUNG - LUFTVERTEILER Genuine Aston Martin – Neu (bestellen)
              # 17
              MPN: 37-90075
              KRAWATTE, Haltegriff der Hintertür
              pro Türverkleidung
              aus £0,47
              aus £0,47
              GLEICHZEITIG STRAP-290MM Genuine Aston Martin – Neu (bestellen)
              # 18
              MPN: AD43-23942-AA
              CLIP, ROHR
              pro Türverkleidung
              CLIP, ROHR Genuine Aston Martin – Neu (bestellen)
              # 19
              MPN: AD43-14C926-AA
              HALTERUNG, MONTAGEBAUGRUPPE, HALTERUNG DER HINTEREN TÜR VORNE RECHTS
              aus £42,57
              aus £42,57
              HALTERUNG, MONTAGEBAUGRUPPE, HALTERUNG DER HINTEREN TÜR VORNE RECHTS Genuine Aston Martin – Neu (bestellen)
              # 19
              MPN: AD43-14C927-AA
              HALTERUNG, MONTAGEBAUGRUPPE, HINTERTÜRGRIFF VORNE LINKS
              aus £42,57
              aus £42,57
              HALTERUNG, MONTAGEBAUGRUPPE, HINTERTÜRGRIFF VORNE LINKS Genuine Aston Martin – Neu (bestellen)
              # 20
              MPN: AD43-12A956-AA
              HALTERUNG, MONTAGE, HINTEN RECHTS
              aus £6,34
              aus £6,34
              HALTERUNG, MONTAGE, HINTEN RECHTS Genuine Aston Martin – Neu (bestellen)
              # 20
              MPN: AD43-12A957-AA
              HALTERUNG, MONTAGE, HINTEN LINKS
              aus £8,15
              aus £8,15
              HALTERUNG, MONTAGE, HINTEN LINKS Genuine Aston Martin – Neu (bestellen)
              # 21
              MPN: 702294
              SCHRAUBE, M6X16 PAN HD 6 LOBE
              pro Türverkleidung
              aus £0,47
              aus £0,47
              SCHRAUBE M6X1.00X16 PAN Genuine Aston Martin – Neu (bestellen)
              # 22
              MPN: 702293
              SCHRAUBE, M6X12 PAN HD 6 LOBE
              pro Türverkleidung
              aus £0,47
              aus £0,47
              SCHRAUBE M6X12 PAN HD Genuine Aston Martin – Neu (bestellen)
              # 23
              MPN: 701448
              MUTTER, ST4.2X2.1-3.1 U-TYP-GETEILTE FEDER
              pro Türverkleidung
              aus £0,47
              aus £0,47
              Dieses Teil ersetzt die Teilenummer 697565
              MUTTER 4.2 2.1-3.1 U TY Genuine Aston Martin – Neu (bestellen)
              SPLITTERMUTTERN Genuine Ferrari Teil – Neu (bestellen)
              # 24
              MPN: AD43-18994-AB
              KÜHLERGRILL-BAUGRUPPE, HINTERTÜR-LAUTSPRECHER, RECHTS, IRIDIUM
              Mit B&O
              aus £501,87
              aus £501,87
              KÜHLERGRILL-BAUGRUPPE, HINTERTÜR-LAUTSPRECHER, RECHTS, IRIDIUM Genuine Aston Martin – Neu (bestellen)
              # 24
              MPN: DD43-18994-DA
              KÜHLERGRILL-BAUGRUPPE, HINTERTÜRLAUTSPRECHER, RECHTS, PIANO SCHWARZ
              Mit B&O
              aus £432,75
              aus £432,75
              KÜHLERGRILL-BAUGRUPPE, HINTERTÜRLAUTSPRECHER, RECHTS, PIANO SCHWARZ Genuine Aston Martin – Neu (bestellen)
              # 24
              MPN: AD43-18995-AB
              KÜHLERGRILL-BAUGRUPPE, HINTERTÜR-LAUTSPRECHER, LINKS, IRIDIUM
              Mit B&O
              aus £501,87
              aus £501,87
              KÜHLERGRILL-BAUGRUPPE, HINTERTÜR-LAUTSPRECHER, LINKS, IRIDIUM Genuine Aston Martin – Neu (bestellen)
              # 24
              MPN: DD43-18995-DA
              KÜHLERGRILL-BAUGRUPPE, HINTERTÜRLAUTSPRECHER, LINKS, PIANO SCHWARZ
              Mit B&O
              aus £432,75
              aus £432,75
              KÜHLERGRILL-BAUGRUPPE, HINTERTÜRLAUTSPRECHER, LINKS, PIANO SCHWARZ Genuine Aston Martin – Neu (bestellen)
              # 24A
              MPN: KD43-18980-CA
              KÜHLERGRILL-BAUGRUPPE, HINTERTÜR-LAUTSPRECHER, RECHTS, SCHWARZ
              Mit ASK, 19MY aktiviert
              KÜHLERGRILL-BAUGRUPPE, HINTERTÜR-LAUTSPRECHER, RECHTS, SCHWARZ Genuine Aston Martin – Neu (bestellen)
              # 24A
              MPN: KD43-18981-CA
              KÜHLERGRILL-BAUGRUPPE, HINTERTÜR-LAUTSPRECHER, LINKS, SCHWARZ
              Mit ASK, 19MY aktiviert
              KÜHLERGRILL-BAUGRUPPE, HINTERTÜR-LAUTSPRECHER, LINKS, SCHWARZ Genuine Aston Martin – Neu (bestellen)
              # 25
              MPN: 4G43-103021-AB
              CLIP, AUFSTECKBAR
              pro Türverkleidung
              aus £0,63
              aus £0,63
              FIX AUFDRÜCKEN Genuine Aston Martin – Neu (bestellen)
              # 26
              MPN: 697517-PK
              Scheibe M6 LGE OD SCHWARZ
              2 pro Türverkleidung, Packung mit 20
              aus £13,86
              aus £13,86
              WSHR-M6 L/OD BLK(20) Genuine Aston Martin – Neu (bestellen)
              # 27
              MPN: ED43-226A28-AA
              DOPPELTER ANSCHLAG
              1 Pro Handle
              aus £2,61
              aus £2,61
              DOPPELTER ANSCHLAG Genuine Aston Martin – Neu (bestellen)
              # 28
              MPN: 4G43-69-10112
              EINZELNER ANSCHLAG
              1 Pro Handle
              aus £1,11
              aus £1,11
              PUFFER-HANDSCHUHBOX DR Genuine Aston Martin – Neu (bestellen)
              # 29
              MPN: GD43-238A48-AB
              EINSATZ, RH
              ASK Audio
              aus £23,38
              aus £23,38
              EINSATZ, RH Genuine Aston Martin – Neu (bestellen)
              # 29
              MPN: GD43-238A49-AB
              EINSATZ, LINKS
              ASK Audio
              aus £23,38
              aus £23,38
              EINSATZ, LINKS Genuine Aston Martin – Neu (bestellen)
              # 30
              MPN: 8D33-19H474-AA
              ANTI-RATTLE-SCHAUMSTOFF 10X40X12MM
              aus £0,47
              aus £0,47
              ANTI/RTL HLDR TRANS Genuine Aston Martin – Neu (bestellen)
              # 31
              MPN: 706114
              CLIP – TÜRVERKLEIDUNGSPOLSTER
              aus £6,88
              aus £6,88
              Dieses Teil ersetzt die Teilenummer DD33-68172-AA
              CLIP – TÜRVERKLEIDUNGSPOLSTER Genuine Aston Martin – Neu (bestellen)
