aston martin rapide (2011) klimaanlagenleitungen, hfo1234yf, rhd teilediagramm

120303-20 - Klimaanlagenleitungen, HFO1234yf, RHD

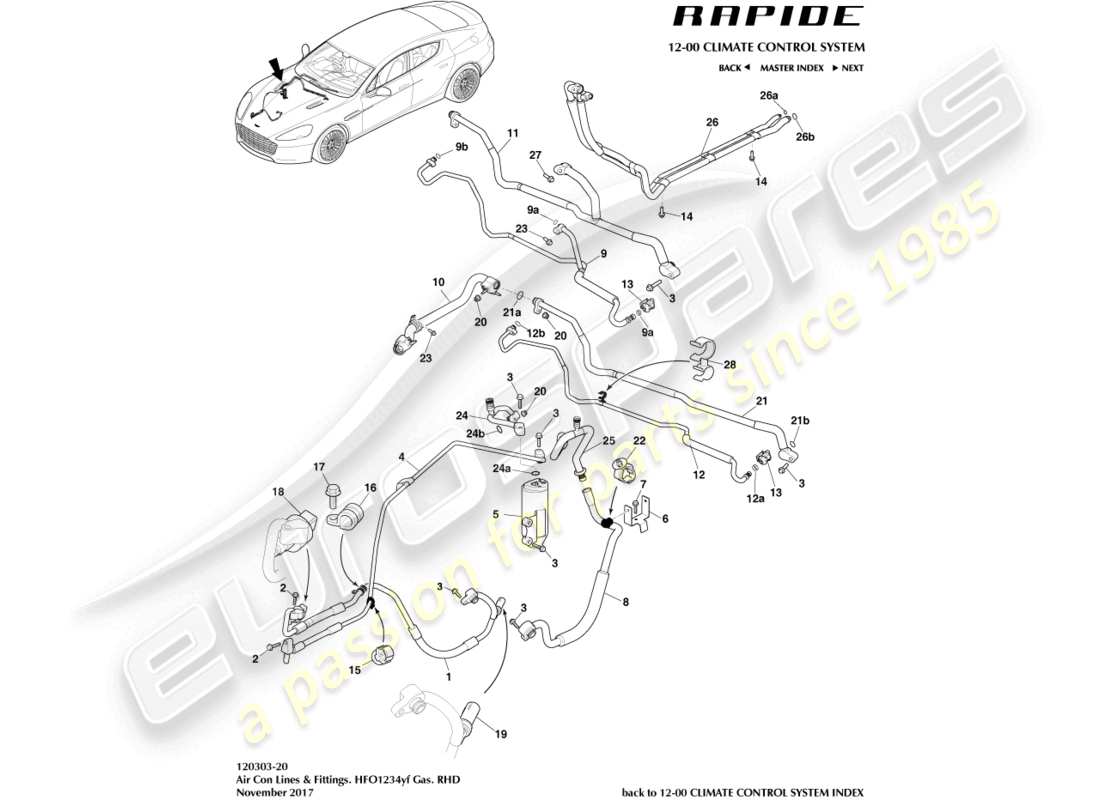

Aston Martin Rapide (2011) Air Con Lines, HFO1234yf, RHD Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
                                                                  #
                                                                  Artikelnummer
                                                                  Beschreibung
                                                                  Schlüssel
                                                                  Preis
                                                                  # 1
                                                                  MPN: HD33-19972-AA
                                                                  ROHRBAUGRUPPE, A/C-KOMPRESSOR AN KONDENSATOR
                                                                  aus £368,05
                                                                  aus £368,05
                                                                  ROHRBAUGRUPPE, KOMPRESSOR ZUM KONDENSATOR Genuine Aston Martin – Neu (bestellen)
                                                                  # 2
                                                                  MPN: 703201
                                                                  SCHRAUBE, M8X30, SECHSKANTFLANSCHKOPF
                                                                  aus £0,47
                                                                  aus £0,47
                                                                  SCHRAUBE M8X30 HEX FLNG Genuine Aston Martin – Neu (bestellen)
                                                                  # 3
                                                                  MPN: 703199
                                                                  BOLZEN, M6X30, SECHSKANTFLANSCHKOPF
                                                                  aus £0,47
                                                                  aus £0,47
                                                                  BOLZEN M6X30 SECHSKANTFLANSCH Genuine Aston Martin – Neu (bestellen)
                                                                  # 4
                                                                  MPN: HD33-19D719-AA
                                                                  ROHRBAUGRUPPE, KONDENSATOR ZUM EMPFÄNGERTROCKNER
                                                                  aus £153,35
                                                                  aus £153,35
                                                                  ROHRBAUGRUPPE, KONDENSATOR ZUM EMPFÄNGER/TROCKNER Genuine Aston Martin – Neu (bestellen)
                                                                  # 5
                                                                  MPN: 4G43-19E891-AD
                                                                  EMPFÄNGER-TROCKNER-KPL
                                                                  aus £253,98
                                                                  aus £253,98
                                                                  Dieses Teil ersetzt die Teilenummer 4G43-19E891-AC, die wir auf Lager haben
                                                                  TROCKNERBAUGRUPPE DES EMPFÄNGERS Genuine Aston Martin – Neu (bestellen)
                                                                  # 6
                                                                  MPN: 4G43-6147X-AD
                                                                  Halterung
                                                                  aus £23,69
                                                                  aus £23,69
                                                                  BRKT-A/C /ELEC Genuine Aston Martin – Neu (bestellen)
                                                                  # 7
                                                                  MPN: 703151
                                                                  SCHRAUBE, M6X16, Scheibe MIT SECHSKANTKOPF
                                                                  aus £0,47
                                                                  aus £0,47
                                                                  SCHRAUBE M6X16 HEX HD Genuine Aston Martin – Neu (bestellen)
                                                                  UNTERE NETZSCHRAUBEN Genuine Ferrari Teil – Neu (bestellen)
                                                                  # 8
                                                                  MPN: HD33-19A705-AA
                                                                  ROHRBAUGRUPPE, VERDAMPFERAUSLASS
                                                                  aus £239,72
                                                                  aus £239,72
                                                                  ROHRBAUGRUPPE, VERDAMPFERAUSLASS, UNTEN Genuine Aston Martin – Neu (bestellen)
                                                                  # 9
                                                                  MPN: HD43-19D603-BA
                                                                  ROHRBAUGRUPPE, A/C-EVAP-EINLASS (FLÜSSIGKEIT)
                                                                  Nur für Heck-HLK
                                                                  aus £199,10
                                                                  aus £199,10
                                                                  ROHRBAUGRUPPE, EINLASS DES VERDAMPFERS DER KLIMAANLAGE (FLÜSSIG) Genuine Aston Martin – Neu (bestellen)
                                                                  # 9a
                                                                  MPN: HD23-87024-AA
                                                                  EPDM-O-RING, 6.70X1.80
                                                                  aus £4,05
                                                                  aus £4,05
                                                                  EPDM-O-RING Genuine Aston Martin – Neu (bestellen)
                                                                  # 9b
                                                                  MPN: HD23-87072-AA
                                                                  EPDM-O-RING, 9.19X2.62
                                                                  aus £4,05
                                                                  aus £4,05
                                                                  EPDM-O-RING Genuine Aston Martin – Neu (bestellen)
                                                                  # 10
                                                                  MPN: HD23-18D487-BB
                                                                  ROHRBAUGRUPPE, A/C IHX
                                                                  Nur für Heck-HLK
                                                                  aus £191,66
                                                                  aus £191,66
                                                                  WANNENBAUGRUPPE A/C INX RHD Genuine Aston Martin – Neu (bestellen)
                                                                  # 11
                                                                  MPN: HD43-19D602-BA
                                                                  ROHRBAUGRUPPE, A/C-VERDAMPF-AUSLASS
                                                                  Nur für Heck-HLK
                                                                  aus £199,10
                                                                  aus £199,10
                                                                  ROHRBAUGRUPPE, A/C-VERDAMPFERAUSLASS Genuine Aston Martin – Neu (bestellen)
                                                                  # 12
                                                                  MPN: HD43-19D603-DA
                                                                  ROHRBAUGRUPPE, A/C-EVP-EINLASS (FLÜSSIGKEIT)
                                                                  Nicht für Heck-HLK
                                                                  ROHRBAUGRUPPE, A/C-EVP-EINLASS (FLÜSSIGKEIT) Genuine Aston Martin – Neu (bestellen)
                                                                  # 12a
                                                                  MPN: HD23-87024-AA
                                                                  EPDM-O-RING, 6.70X1.80
                                                                  aus £4,05
                                                                  aus £4,05
                                                                  EPDM-O-RING Genuine Aston Martin – Neu (bestellen)
                                                                  # 12b
                                                                  MPN: HD23-87072-AA
                                                                  EPDM-O-RING, 9.19X2.62
                                                                  aus £4,05
                                                                  aus £4,05
                                                                  EPDM-O-RING Genuine Aston Martin – Neu (bestellen)
                                                                  # 13
                                                                  MPN: 4G43-4073A-AA
                                                                  KLEMME
                                                                  aus £3,00
                                                                  aus £3,00
                                                                  KLEMME Genuine Aston Martin – Neu (bestellen)
                                                                  # 14
                                                                  MPN: 703203
                                                                  SCHRAUBE, M6X20 SECHSKANTFLG
                                                                  aus £0,47
                                                                  aus £0,47
                                                                  SCHRAUBE M6X20 HEX FLNG Genuine Aston Martin – Neu (bestellen)
                                                                  UNTERE KÜHLERHALTEBOLZEN Genuine Ferrari Teil – Neu (bestellen)
                                                                  # 15
                                                                  MPN: 701180
                                                                  CLIP, 14X4, DRÜCKEN
                                                                  aus £0,79
                                                                  aus £0,79
                                                                  CLIP 14.0X4.0 PUSHIN Genuine Aston Martin – Neu (bestellen)
                                                                  # 16
                                                                  MPN: 699634
                                                                  P-CLIP,13X15XM6
                                                                  aus £1,27
                                                                  aus £1,27
                                                                  P-CLIP 13X15XM6 Genuine Aston Martin – Neu (bestellen)
                                                                  # 17
                                                                  MPN: 703203
                                                                  SCHRAUBE, M6X20, SECHSKANTFLANSCH HD
                                                                  aus £0,47
                                                                  aus £0,47
                                                                  SCHRAUBE M6X20 HEX FLNG Genuine Aston Martin – Neu (bestellen)
                                                                  UNTERE KÜHLERHALTEBOLZEN Genuine Ferrari Teil – Neu (bestellen)
                                                                  # 18
                                                                  MPN: 1R12-89-10192
                                                                  SCHALTER, A/C-HOCHDRUCK
                                                                  aus £177,66
                                                                  aus £177,66
                                                                  A/C-SCHALTER – HOHER DRUCK Genuine Aston Martin – Neu (bestellen)
                                                                  A/C-SCHALTER – HOHER DRUCK Genuine Aston Martin – Gebraucht auf Lager
                                                                  # 19
                                                                  MPN: 6F93-19D594-AA
                                                                  SCHALTERBAUGRUPPE, A/C-DRUCKABSCHALTUNG
                                                                  Genuine Aston Martin (nicht mehr bestellbar)
                                                                  SCHALTER, KLIMAANLAGE, DRUCKABSCHALTUNG Genuine Aston Martin – Gebraucht auf Lager
                                                                  # 20
                                                                  MPN: 703163
                                                                  MUTTER, M6 FLG-VERRIEGELUNG
                                                                  aus £0,47
                                                                  aus £0,47
                                                                  Mutter M6 Flanschsicherung Genuine Aston Martin – Neu (bestellen)
                                                                  # 21
                                                                  MPN: HD43-19D602-DA
                                                                  ROHRBAUGRUPPE, A/C-EVP-AUSLASS (SAUGUNG)
                                                                  Nicht für Heck-HLK
                                                                  aus £131,39
                                                                  aus £131,39
                                                                  ROHRBAUGRUPPE, A/C-EVP-AUSLASS (SAUGUNG) Genuine Aston Martin – Neu (bestellen)
                                                                  # 21a
                                                                  MPN: HD23-19394-AA
                                                                  EPDM-O-RING, 16.25X2.50
                                                                  aus £5,01
                                                                  aus £5,01
                                                                  EPDM-O-RING Genuine Aston Martin – Neu (bestellen)
                                                                  # 21b
                                                                  MPN: HD23-32117-AA
                                                                  EPDM-O-RING, 13.40X2.40
                                                                  aus £3,42
                                                                  aus £3,42
                                                                  EPDM-O-RING, 13.40X2.40 Genuine Aston Martin – Neu (bestellen)
                                                                  # 22
                                                                  MPN: 702291
                                                                  CLIP, 11-18X6.5X7
                                                                  aus £0,92
                                                                  aus £0,92
                                                                  CLIP 11-18X6.5X7 Genuine Aston Martin – Neu (bestellen)
                                                                  # 23
                                                                  MPN: 703203
                                                                  SCHRAUBE, M6X20 SECHSKANTFLG
                                                                  aus £0,47
                                                                  aus £0,47
                                                                  SCHRAUBE M6X20 HEX FLNG Genuine Aston Martin – Neu (bestellen)
                                                                  UNTERE KÜHLERHALTEBOLZEN Genuine Ferrari Teil – Neu (bestellen)
                                                                  # 24
                                                                  MPN: HG43-19N649-AA
                                                                  ROHRBAUGRUPPE, A/C-IHX-EINLASS (FLÜSSIGKEIT)
                                                                  aus £146,28
                                                                  aus £146,28
                                                                  ROHRBAUGRUPPE, IHX-EINLASS (FLÜSSIGKEIT) Genuine Aston Martin – Neu (bestellen)
                                                                  # 24a
                                                                  MPN: HD23-87071-AA
                                                                  EPDM-O-RING, 10.8X2.40
                                                                  aus £4,05
                                                                  aus £4,05
                                                                  EPDM-O-RING Genuine Aston Martin – Neu (bestellen)
                                                                  # 24b
                                                                  MPN: HD23-87072-AA
                                                                  EPDM-O-RING, 9.19X2.62
                                                                  aus £4,05
                                                                  aus £4,05
                                                                  EPDM-O-RING Genuine Aston Martin – Neu (bestellen)
                                                                  # 25
                                                                  MPN: HG43-19N648-AA
                                                                  ROHRBAUGRUPPE, A/C-IHX-AUSLASS (SAUGUNG)
                                                                  aus £228,38
                                                                  aus £228,38
                                                                  ROHRBAUGRUPPE, IHX-AUSLASS (SAUGUNG) Genuine Aston Martin – Neu (bestellen)
                                                                  # 26
                                                                  MPN: HD43-19A705-DA
                                                                  ROHRBAUGRUPPE, A/C-VERDAMPF-AUSLASS
                                                                  Nur für Heck-HLK
                                                                  aus £286,18
                                                                  aus £286,18
                                                                  ROHRBAUGRUPPE ZUM HINTEREN VERDAMPFER Genuine Aston Martin – Neu (bestellen)
                                                                  # 26a
                                                                  MPN: HD23-100603-AA
                                                                  EPDM-O-RING, 7.5X2.0
                                                                  aus £2,51
                                                                  aus £2,51
                                                                  EPDM-O-RING, 7.5X2.0 Genuine Aston Martin – Neu (bestellen)
                                                                  # 26b
                                                                  MPN: HD23-101001-AA
                                                                  EPDM-O-RING, 14X2.0
                                                                  aus £4,18
                                                                  aus £4,18
                                                                  EPDM-O-RING, 14X2.0 Genuine Aston Martin – Neu (bestellen)
                                                                  # 27
                                                                  MPN: 703025
                                                                  SCHRAUBE, M6X1.0X25 HEX FLG
                                                                  aus £0,47
                                                                  aus £0,47
                                                                  SCHRAUBE M6X1.0X25 SECHSKANT Genuine Aston Martin – Neu (bestellen)
                                                                  # 28
                                                                  MPN: 701182
                                                                  CLIP, ROHRDREHBAR
                                                                  aus £1,16
                                                                  aus £1,16
                                                                  CLIP-SWIVEL Genuine Aston Martin – Neu (bestellen)
