aston martin rapide (2013) motorschmierung teilediagramm

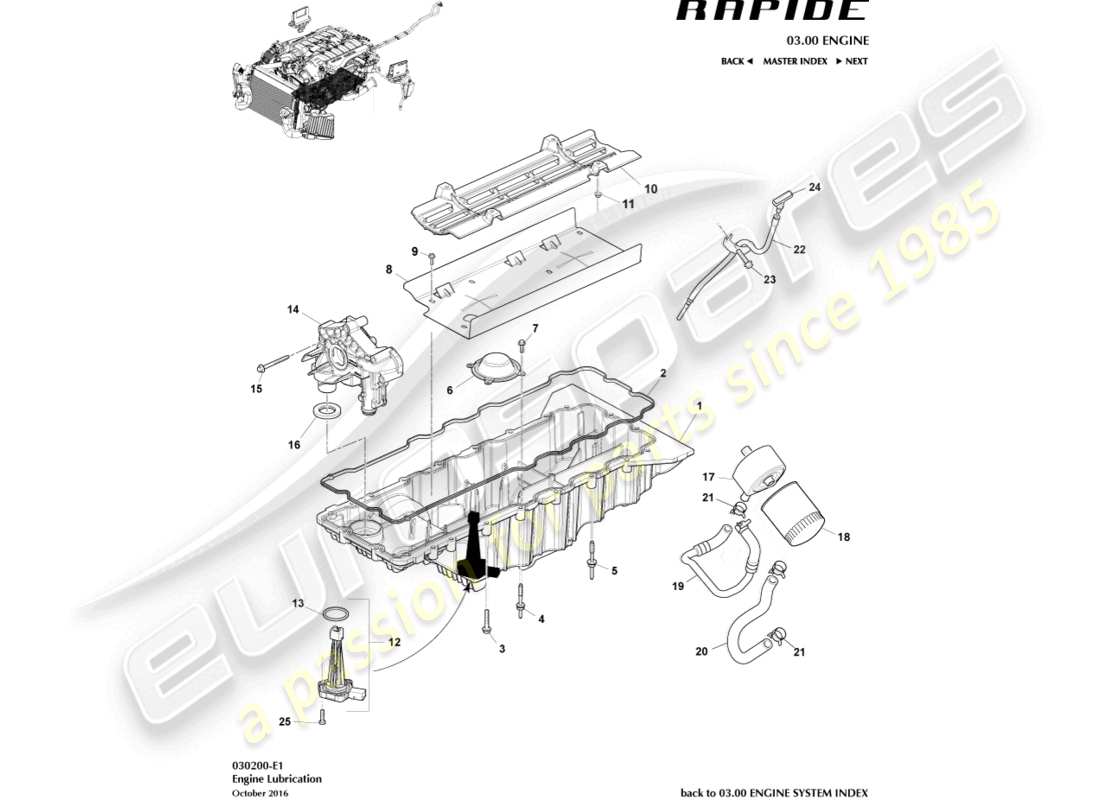

030200-E1 - Motorschmierung

Aston Martin Rapide (2013) Engine Lubrication Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
                                            #
                                            Artikelnummer
                                            Beschreibung
                                            Schlüssel
                                            Preis
                                            # 1
                                            MPN: 8D33-6675-DA
                                            ÖLWANNE KOMPL
                                            aus £1.824,74
                                            aus £1.824,74
                                            ÖLWANNENBAUGRUPPE Genuine Aston Martin – Neu (bestellen)
                                            # 1
                                            MPN: 8D33-6676-DA
                                            ÖLWANNE
                                            ÖLWANNE Genuine Aston Martin – Neu (bestellen)
                                            # -
                                            -
                                            Ablassschraube, M12
                                            Mindestbestellmenge von 8
                                            # 2
                                            MPN: 04-85092
                                            DICHTUNG, ÖLWANNE
                                            aus £64,31
                                            aus £64,31
                                            DICHTUNG, ÖLWANNE Genuine Aston Martin – Neu auf Lager
                                            # 3
                                            MPN: 702605
                                            BOLZEN, M8X45
                                            aus £19,37
                                            aus £19,37
                                            BOLZEN, M8X45 Genuine Aston Martin – Neu (bestellen)
                                            # 4
                                            MPN: 702604
                                            BOLZEN UND Scheibe
                                            aus £18,04
                                            aus £18,04
                                            STUD&WSHR M6X20+M8X4 Genuine Aston Martin – Neu (bestellen)
                                            # 5
                                            MPN: 702604
                                            BOLZEN UND Scheibe M6X30+M8X47.5 SECHSKANT
                                            aus £18,04
                                            aus £18,04
                                            STUD&WSHR M6X20+M8X4 Genuine Aston Martin – Neu (bestellen)
                                            # 6
                                            MPN: 4G4E-6622-BA
                                            SIEB UND ABDECKUNG, ÖLPUMPE
                                            aus £109,47
                                            aus £109,47
                                            SIEB- UND ABDECKUNGSBAUGRUPPE, ÖLPUMPE Genuine Aston Martin – Neu (bestellen)
                                            # 8
                                            MPN: 8D33-6686-AD
                                            SCHALLDÄMPFER, ÖLWANNE
                                            aus £126,15
                                            aus £126,15
                                            SCHALLDÄMPFER, ÖLWANNE Genuine Aston Martin – Neu (bestellen)
                                            # 9
                                            MPN: 702601
                                            BOLZEN, FLG, M6X18.5
                                            aus £0,47
                                            aus £0,47
                                            SCHRAUBE M56X20 HF 8N Genuine Aston Martin – Neu (bestellen)
                                            # 10
                                            MPN: 4G4E-6B660-BA
                                            SCHALLDÄMPFER, WINDAGE-FACH
                                            aus £165,87
                                            aus £165,87
                                            SCHALLDÄMPFER, WINDAGE-FACH Genuine Aston Martin – Neu (bestellen)
                                            # 11
                                            MPN: 703168
                                            MUTTER, FLG, M6
                                            Ersetzung
                                            Ersetzung
                                            Genuine Aston Martin (nicht mehr bestellbar)
                                            # 12
                                            MPN: 4G43-04-10972
                                            SENSORBAUGRUPPE, MOTORÖL NIEDRIG
                                            aus £59,17
                                            aus £59,17
                                            SNSR ASSY-ENG LOWOIL Genuine Aston Martin – Neu (bestellen)
                                            # 13
                                            MPN: 8W93-87030-BA
                                            O-RING, SENSOR FÜR NIEDRIGEN ÖLSTAND DES MOTORS
                                            IMMER ERSETZEN. NICHT WIEDERVERWENDEN
                                            aus £22,68
                                            aus £22,68
                                            O-RING, SENSOR FÜR NIEDRIGEN ÖLSTAND DES MOTORS Genuine Aston Martin – Neu (bestellen)
                                            # 14
                                            MPN: 8G43-04-11112
                                            PUMPENBAUGRUPPE, MOTORÖL
                                            aus £1.484,68
                                            aus £1.484,68
                                            SERVICE ASSY-OIL PMP Genuine Aston Martin – Neu (bestellen)
                                            # 15
                                            MPN: 702552
                                            BOLZEN, M8X70
                                            aus £0,68
                                            aus £0,68
                                            BOLZEN M8 X 70 Genuine Aston Martin – Neu (bestellen)
                                            # 16
                                            MPN: 4G43-04-10196
                                            DICHTUNG, ÖLPUMPEN-ANSCHLUSSROHR
                                            aus £61,29
                                            aus £61,29
                                            DICHTUNG, ÖLPUMPEN-ANSCHLUSSROHR AN WANNE Genuine Aston Martin – Neu (bestellen)
                                            # 17
                                            MPN: 8G43-6A642-BA
                                            KÜHLERBAUGRUPPE, MOTORÖL
                                            KÜHLERBAUGRUPPE, MOTORÖL Genuine Aston Martin – Neu (bestellen)
                                            # -
                                            -
                                            EINSATZ, ÖLKÜHLER-BEFESTIGUNGSBOLZEN
                                            # 18
                                            MPN: 4G43-44-10818-PK
                                            Ölfilter
                                            PACKUNG MIT 12
                                            ÖLFILTER (Packung mit 12) Genuine Aston Martin – Neu (bestellen)
                                            # 19
                                            MPN: 4G4E-6N867-BB
                                            ROHR- UND SCHLAUCHBAUGRUPPE
                                            aus £37,89
                                            aus £37,89
                                            ROHR- UND SCHLAUCHBAUGRUPPE Genuine Aston Martin – Neu (bestellen)
                                            # 20
                                            MPN: 4G4E-8B451-BA
                                            Schlauch
                                            aus £42,96
                                            aus £42,96
                                            Schlauch Genuine Aston Martin – Neu (bestellen)
                                            # 21
                                            MPN: 702858
                                            KLEMME, 24 DURCHM
                                            2 pro Schlauch
                                            aus £2,14
                                            aus £2,14
                                            SCHLAUCHKLEMME 23.9-27.1 Genuine Aston Martin – Neu (bestellen)
                                            # 22
                                            MPN: 4G4E-6754-AD
                                            ROHRBAUGRUPPE, ÖLSTANDSANZEIGE
                                            aus £36,01
                                            aus £36,01
                                            ROHRBAUGRUPPE, ÖLSTANDSANZEIGE Genuine Aston Martin – Neu (bestellen)
                                            # 23
                                            MPN: 701745
                                            SCHRAUBE, M8 FLANSCHKOPF, Peilstabrohr
                                            aus £0,47
                                            aus £0,47
                                            SCHRAUBE, M8 FLANSCHKOPF, Peilstabrohr Genuine Aston Martin – Neu (bestellen)
                                            # 24
                                            MPN: 8D33-6750-CA
                                            Peilstab
                                            aus £29,67
                                            aus £29,67
                                            ÖLSTANDANZEIGEBAUGRUPPE Genuine Aston Martin – Neu (bestellen)
                                            # 24
                                            MPN: 4G43-6K804-AA
                                            ETIKETT, MOTORÖLPEILSTAB
                                            Nicht dargestellt
                                            aus £4,71
                                            aus £4,71
                                            ETIKETT, MOTORÖLPEILSTAB Genuine Aston Martin – Neu (bestellen)
                                            # 25
                                            MPN: 700607
                                            SCHRAUBE, M6X20, HEX FLG HD
                                            aus £0,47
                                            aus £0,47
                                            SCHRAUBE M6X20 SECHSKANTFLANSCH Genuine Aston Martin – Neu (bestellen)
