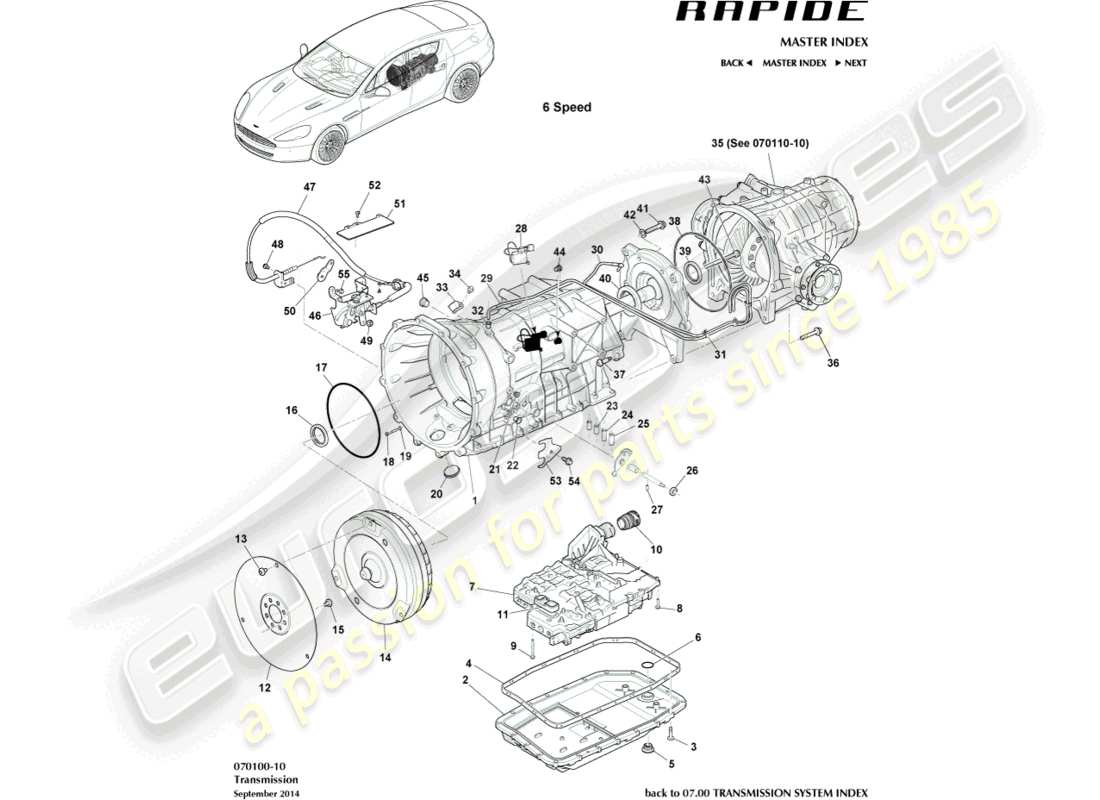

070100-10 - Getriebe
Aston Martin Rapide (2014) Transaxle Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: AD43-70041-AA
GETRIEBEEINHEIT, AUTO
Bis zu Fahrgestellnummer F03165. Enthält Artikel 14. Sie müssen auch Artikel 43 bestellen.
# 1
MPN: 4G43-42-10272
GEHÄUSE, AUTOGETRIEBE
aus £878,64
aus £878,64
# 2
MPN: 4G43-42-10273
ÖLWANNE
aus £171,21
aus £171,21
# 3
MPN: 4G43-42-10274
SCHRAUBE, TORX HD, ÖLWANNENGEHÄUSE
aus £6,01
aus £6,01
# 4
MPN: 4G43-184391-AA
DICHTUNG, TRANSPUMPE
aus £28,94
aus £28,94
# 5
MPN: 4G43-42-10277
Stopfen, Ölwanne
aus £4,71
aus £4,71
# 6
MPN: 4G43-7D741-AA
O-RING, TRANSPUMPE
aus £0,87
aus £0,87
# 7
MPN: 4G43-42-10344
MECHTRONISCHE EINHEIT/TCM
aus £3.360,99
aus £3.360,99
# 8
MPN: 4G43-807199-DA
SCHRAUBE, M6X20 TORX
aus £0,73
aus £0,73
# 9
MPN: 4G43-807199-CA
SCHRAUBE, M6X59 TORX
aus £0,73
aus £0,73
# 10
MPN: 4G43-7F183-AA
FÜHRUNGSHÜLSE
aus £10,42
aus £10,42
# 11
MPN: 4G43-7H586-AA
ADAPTER, AUTOGETRIEBE-MECH
aus £27,00
aus £27,00
# 12
MPN: 4G43-6K375-AA
FLEXPLATTE
aus £44,23
aus £44,23
# 13
MPN: 4G43-HYG10549-AA
SCHRAUBE M10 X 13 PAN HD
Flexplatte zum Konverter
aus £1,48
aus £1,48
# 14
MPN: 4G43-42-10280
DREHMOMENTWANDLER
aus £1.299,81
aus £1.299,81
# 15
MPN: 4G43-HYG10549-AA
SCHRAUBE M10 X 13 PAN HD
Flexplatte zur Kurbelwelle
aus £1,48
aus £1,48
# 16
MPN: 4G43-7A238-AA
DICHTUNG, TRANS-EINGANGSWELLE
aus £5,88
aus £5,88
# 17
MPN: 4G43-184335-AA
O-RING, TRANS HSG
aus £11,03
aus £11,03
# 18
MPN: 4G43-807199-BA
SCHRAUBE, M6X50 TORX
aus £3,27
aus £3,27
# 19
MPN: 4G43-7L015-AA
Scheibe, TRANS HSG
aus £1,22
aus £1,22
# 20
MPN: 4G43-42-10021
STECKER, ZUGANG ZUM DREHMOMENTWANDLER
aus £4,15
aus £4,15
# 21
MPN: 4G43-42-10276
SCHRAUBVERSCHLUSS
aus £3,12
aus £3,12
# 22
MPN: 4G43-37521-BA
STECKER, LEER, DOPPELT
aus £0,88
aus £0,88
# 23
MPN: 4G43-29401-AA
HÜLSE, DICHTUNG 25.90
aus £2,11
aus £2,11
# 24
MPN: 4G43-29401-BA
HÜLSE, DICHTUNG 31.40
aus £2,54
aus £2,54
# 25
MPN: 4G43-29401-CA
HÜLSE, DICHTUNG 40.70
aus £3,09
aus £3,09
# 26
MPN: 4G43-7Z036-AA
DICHTUNG, GETRIEBESCHALTHEBEL
aus £1,89
aus £1,89
# 27
MPN: 4G43-7Z309-AC
STIFT, GETRIEBEWAHLSCHALTER
aus £49,53
aus £49,53
# 29
MPN: AD43-7A245-AA
SCHLAUCH, ENTLÜFTER
AUTO Trans
# 30
MPN: 4G43-7A245-BA
SCHLAUCH, ENTLÜFTER
AUTO-Differenzial
aus £6,78
aus £6,78
# 31
MPN: 701565
CLIP, AUTO TRNS/DIFF ENTLÜFTUNGSROHRE
aus £0,57
aus £0,57
# 32
MPN: 4G43-7179-AA
STECKER, TRANS-ENTLÜFTER
aus £7,67
aus £7,67
# 33
MPN: 4G43-2860-AB
CLIP
Feststellbremsseil
aus £0,55
aus £0,55
# 34
MPN: 700606
SCHRAUBE, FLG, M6X12, CLIP-BEFESTIGUNG
aus £0,47
aus £0,47
# 36
MPN: 703183
BOLZE, FLG, M10 X 45, DIFF AN GETRIEBE
aus £0,49
aus £0,49
# 37
MPN: 703182
Bolt, flg, M10 X 65
aus £0,76
aus £0,76
# 38
MPN: 4G43-7J271-AB
O-RING
Trans-Adapterplatte
aus £10,19
aus £10,19
# 39
MPN: 4G43-42-10979
DICHTUNG, AUSGANGSWELLE (60X44X7MM)
aus £50,26
aus £50,26
# 40
MPN: 4G43-42-10267
DICHTUNG, AUSGANGSWELLE (72X44X8MM)
aus £6,11
aus £6,11
# -
-
Abtriebswelle
# -
-
O-Ring, Abtriebswelle
# 41
MPN: 4G43-42-10977
SCHRAUBE M10X50, ADAPTERPLATTE
# 42
MPN: 4G43-42-10978
USIT RING
# 43
MPN: 4G43-9912553-AA
KAPPESCHRAUBE, M8 X 80, ABGANGSWELLE
Muss mit neuem Getriebe bestellt werden
aus £5,59
aus £5,59
# 44
MPN: 4G43-42-10278
SCHRAUBVERSCHLUSS
aus £5,87
aus £5,87
# 45
MPN: 4G43-42-10279
SCHRAUBVERSCHLUSS
aus £11,57
aus £11,57
# 46
MPN: AD43-7J168-AB
HALTERUNG KOMPL., TRANS PARK
aus £189,09
aus £189,09
# 47
MPN: AD43-7J167-AD
KABELBAUGRUPPE
08MY
aus £66,89
aus £66,89
# 48
MPN: 700606
SCHRAUBE, FLG, M6 X 12
aus £0,47
aus £0,47
# 49
MPN: 703149
SCHRAUBE, M6 X 10, HALTERUNGSBEFESTIGUNG
aus £0,47
aus £0,47
# 50
MPN: 4G43-7A257-AB
HEBELARM, AUTOGETRIEBE
aus £2,00
aus £2,00
# 51
MPN: 9D33-7J168-CB
ABDECKUNG KOMPL
Getriebepark
aus £165,10
aus £165,10
# 52
MPN: 4G43-7J168-AC
ZUCHT
Getriebeparkabdeckung
aus £113,62
aus £113,62
# 53
MPN: 4G43-31-10292
PLATTE, VERRIEGELUNG
aus £3,67
aus £3,67
# 54
MPN: 702298
SCHRAUBE M8X16 HEX FLG HD, VERRIEGELUNGSPLATTE
aus £0,47
aus £0,47
# 55
MPN: 703265
SCHRAUBE, M6 X 16
aus £0,47
aus £0,47
# -
-
FLÜSSIGKEIT, AUTOMATIKGETRIEBE, 1 LITER
