aston martin rapide (2017) schalldämmung vorne teilediagramm

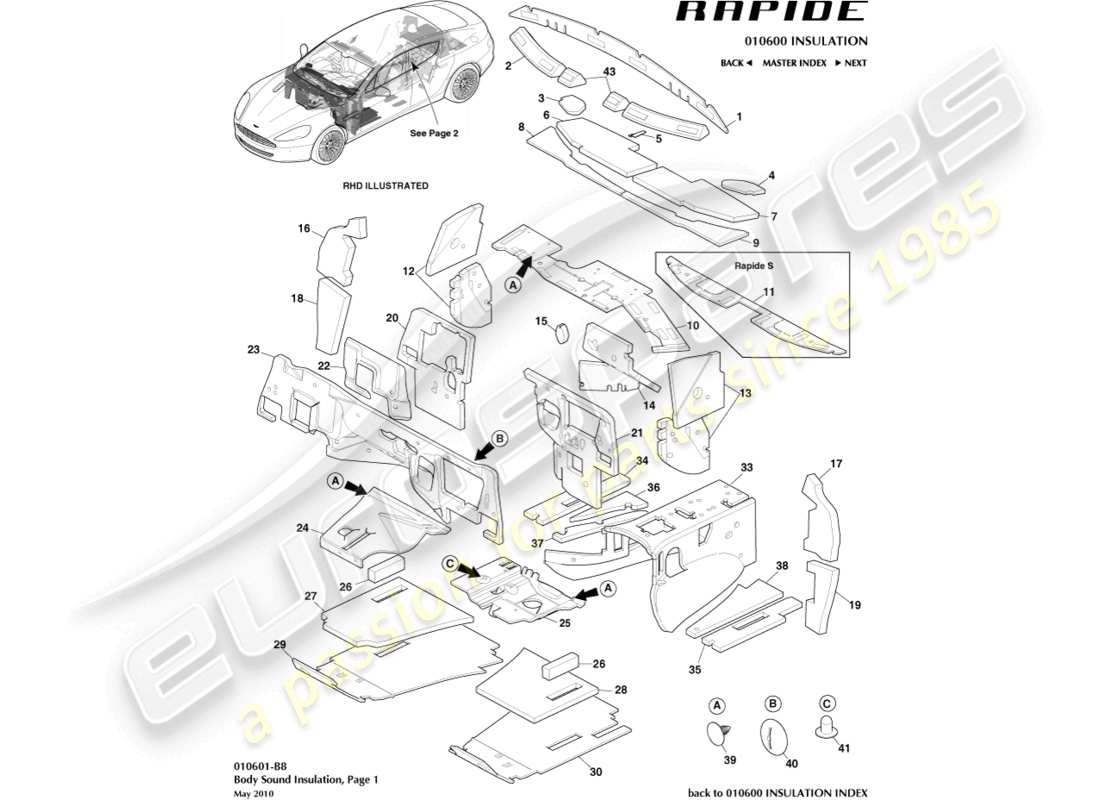

010601-B8 - Schalldämmung vorne

Aston Martin Rapide (2017) Noise Insulation, Front Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
                                                      #
                                                      Artikelnummer
                                                      Beschreibung
                                                      Schlüssel
                                                      Preis
                                                      # 1
                                                      MPN: AD43-02139-AA
                                                      Schallwand, Motorhaube oben am Ende
                                                      Schallwand, Motorhaube oben am Ende Genuine Aston Martin – Neu (bestellen)
                                                      # 2
                                                      MPN: AD43-68066-AB
                                                      Schaumstoff, NVH-Armaturenbrett-Hohlraum-Baugruppe an der Unterseite
                                                      2x Nur bei vorhandenem Fußgängeraufprallsystem
                                                      Schaumstoff, NVH-Armaturenbrett-Hohlraum-Baugruppe an der Unterseite Genuine Aston Martin – Neu (bestellen)
                                                      # 3
                                                      MPN: 9G43-046B72-AA
                                                      ISOLIERUNG, IP-RADIO-LAUTSPRECHERÖFFNUNG, RHS
                                                      aus £1,37
                                                      aus £1,37
                                                      I/P RADO LAUTSPRECHER OPG RH Genuine Aston Martin – Neu (bestellen)
                                                      # 4
                                                      MPN: 9G43-046B73-AA
                                                      ISOLIERUNG, IP-RADIO-LAUTSPRECHERÖFFNUNG, LINKS
                                                      aus £1,37
                                                      aus £1,37
                                                      I/P RADO LAUTSPRECHER OPG LH Genuine Aston Martin – Neu (bestellen)
                                                      # 5
                                                      MPN: 9G43-047B22-AA
                                                      ISOLIERUNG, ÖFFNUNG DES IP-RADIO-LAUTSPRECHERS, MITTE
                                                      I/P-KÜHLER-LAUTSPRECHER OPG CT Genuine Aston Martin – Neu (bestellen)
                                                      # 6
                                                      MPN: 8G43-48182-AB
                                                      SCHAUMSTOFFPAD, UNTER IP, RHS
                                                      aus £13,44
                                                      aus £13,44
                                                      FRONT DCT NVH IP RH Genuine Aston Martin – Neu (bestellen)
                                                      # 7
                                                      MPN: 8G43-48181-AB
                                                      SCHAUMSTOFFPAD, UNTER IP, LINKS
                                                      aus £13,44
                                                      aus £13,44
                                                      VORNE DCT NVH IP LH Genuine Aston Martin – Neu (bestellen)
                                                      # 8
                                                      MPN: 4G43-02292-AB
                                                      ISOLIERUNG, WINDLAUFSEITENTEIL, RHS
                                                      aus £8,71
                                                      aus £8,71
                                                      INS CWL SD PANEL UNTEN S Genuine Aston Martin – Neu (bestellen)
                                                      # 9
                                                      MPN: 4G43-02293-AB
                                                      ISOLIERUNG, WINDLAUFSEITENTEIL, LINKS
                                                      aus £8,71
                                                      aus £8,71
                                                      INS CWL SD PANEL UNTEN S Genuine Aston Martin – Neu (bestellen)
                                                      # 10
                                                      MPN: AD43-00152-BB
                                                      ISOLIERUNG, UNTER WISCHERMOTOR, RHD
                                                      Rechtslenker
                                                      aus £34,47
                                                      aus £34,47
                                                      ISOLIERUNG, UNTER WISCHERMOTOR, RHD Genuine Aston Martin – Neu (bestellen)
                                                      # 11
                                                      MPN: DD33-00152-AA
                                                      ISOLIERUNG, PLENUM, MOTORRAUMSEITE
                                                      Rapide S
                                                      ISOLIERUNG, PLENUM, MOTORRAUMSEITE Genuine Aston Martin – Neu (bestellen)
                                                      # 12
                                                      MPN: 8G43-310A58-AB
                                                      ISOLIERUNG, KÖRPERSEITE VORNE, RHS
                                                      aus £34,60
                                                      aus £34,60
                                                      INS KAROSSERIE SD VORNE RECHTS Genuine Aston Martin – Neu (bestellen)
                                                      # 13
                                                      MPN: 8G43-310A57-AC
                                                      ISOLIERUNG, KÖRPERSEITE VORNE, LINKS
                                                      aus £34,60
                                                      aus £34,60
                                                      INS BODY SD RT LH Genuine Aston Martin – Neu (bestellen)
                                                      # 14
                                                      MPN: 8G43-021A58-AB
                                                      SCHALLDÄMPFER, KAROSSERIE FRONTBLECH MITTE, RHD
                                                      Rechtslenker
                                                      aus £35,71
                                                      aus £35,71
                                                      BAF Karosserieblech Rechtslenker Mitte Genuine Aston Martin – Neu (bestellen)
                                                      # 14
                                                      MPN: 8G43-021A59-AA
                                                      SCHALLDÄMPFER, KAROSSERIE FRONTBLECH MITTE, LINKS
                                                      Linkslenker
                                                      aus £23,62
                                                      aus £23,62
                                                      BAF KAROSSERIE-MITTELSTANGENVERKLEIDUNG LHD Genuine Aston Martin – Neu (bestellen)
                                                      # 15
                                                      MPN: 8G43-04564-AA
                                                      NVH, AUTOBOX-KUPPLUNGSPEDAL
                                                      aus £0,57
                                                      aus £0,57
                                                      NVH, AUTOBOX-KUPPLUNGSPEDAL Genuine Aston Martin – Neu (bestellen)
                                                      # 16
                                                      MPN: AD43-28112-AB
                                                      NVH-SCHAUMPOLSTER-BAUGRUPPE, KOTFLÜGEL OBER, RHS
                                                      aus £10,22
                                                      aus £10,22
                                                      NVH-SCHAUMPOLSTER-BAUGRUPPE, KOTFLÜGEL OBER, RHS Genuine Aston Martin – Neu (bestellen)
                                                      # 16
                                                      MPN: DG43-28112-AA
                                                      NVH-SCHAUMPOLSTER-BAUGRUPPE, KOTFLÜGEL-OBERTEIL
                                                      Rapide S, LH und RH
                                                      aus £26,43
                                                      aus £26,43
                                                      NVH-SCHAUMPOLSTER, KOTFLÜGELOBERTEIL Genuine Aston Martin – Neu (bestellen)
                                                      # 17
                                                      MPN: AD43-28111-AB
                                                      NVH-SCHAUMPOLSTER-BAUGRUPPE, KOTFLÜGELOBERTEIL, LINKS
                                                      aus £13,38
                                                      aus £13,38
                                                      NVH-SCHAUMPOLSTER-BAUGRUPPE, KOTFLÜGELOBERTEIL, LINKS Genuine Aston Martin – Neu (bestellen)
                                                      # 18
                                                      MPN: AD43-28120-AB
                                                      NVH-SCHAUMPOLSTER-BAUGRUPPE, KOTFLÜGEL UNTEN, RHS
                                                      NVH-SCHAUMPOLSTER-BAUGRUPPE, KOTFLÜGEL UNTEN, RHS Genuine Aston Martin – Neu (bestellen)
                                                      # 18
                                                      MPN: DG43-28110-AA
                                                      NVH-SCHAUMPOLSTER-BAUGRUPPE, KOTFLÜGEL UNTEN, RECHTS
                                                      Rapide S
                                                      aus £22,89
                                                      aus £22,89
                                                      NVH-SCHAUMPOLSTER-BAUGRUPPE, KOTFLÜGEL UNTEN, RECHTS Genuine Aston Martin – Neu (bestellen)
                                                      # 19
                                                      MPN: AD43-28121-AB
                                                      NVH-SCHAUMPOLSTER-BAUGRUPPE, KOTFLÜGEL UNTEN, LINKS
                                                      aus £13,38
                                                      aus £13,38
                                                      NVH-SCHAUMPOLSTER-BAUGRUPPE, KOTFLÜGEL UNTEN, LINKS Genuine Aston Martin – Neu (bestellen)
                                                      # 19
                                                      MPN: DG43-28111-AA
                                                      NVH-SCHAUMPOLSTER-BAUGRUPPE, KOTFLÜGEL UNTEN, LINKS
                                                      Rapide S
                                                      aus £9,99
                                                      aus £9,99
                                                      NVH-SCHAUMPOLSTER-BAUGRUPPE, KOTFLÜGEL UNTEN, LINKS Genuine Aston Martin – Neu (bestellen)
                                                      # 20
                                                      MPN: AD43-002K06-AB
                                                      SCHALLDÄMPFER, KÖRPERFRONTBLECH, RHS, RHD
                                                      Rechtslenker
                                                      SCHALLDÄMPFER, KÖRPERFRONTBLECH, RHS, RHD Genuine Aston Martin – Neu (bestellen)
                                                      # 20
                                                      MPN: ED43-002K06-AA
                                                      SCHALLDÄMPFER, KÖRPERFRONTBLECH, RHS, RHD
                                                      rhd 14MY
                                                      SCHALLDÄMPFER, KÖRPERFRONTBLECH, RHS, RHD Genuine Aston Martin – Neu (bestellen)
                                                      # 20
                                                      MPN: AD43-002K05-AA
                                                      SCHALLDÄMPFER, KÖRPER-FRONTBLECH, RHS, LHD
                                                      Linkslenker
                                                      SCHALLDÄMPFER, KÖRPER-FRONTBLECH, RHS, LHD Genuine Aston Martin – Neu (bestellen)
                                                      # 20
                                                      MPN: ED43-002K05-AA
                                                      SCHALLDÄMPFER, KÖRPER-FRONTBLECH, RHS, LHD
                                                      Linkslenker 14MY
                                                      SCHALLDÄMPFER, KÖRPER-FRONTBLECH, RHS, LHD Genuine Aston Martin – Neu (bestellen)
                                                      # 21
                                                      MPN: DD33-015A22-AC
                                                      SCHALLDÄMPFER, KÖRPERFRONTBLECH, LINKS, RHD
                                                      Rechtslenker
                                                      DSH INNEN, LINKS, RHD Genuine Aston Martin – Neu (bestellen)
                                                      # 21
                                                      MPN: ED43-015A22-AA
                                                      SCHALLDÄMPFER, KÖRPERFRONTBLECH, LINKS, RHD
                                                      rhd 14MY
                                                      SCHALLDÄMPFER, KÖRPERFRONTBLECH, LINKS, RHD Genuine Aston Martin – Neu (bestellen)
                                                      # 21
                                                      MPN: DD33-015A23-AC
                                                      SCHALLDÄMPFER, KÖRPERFRONTBLECH, LINKS, LINKS
                                                      Linkslenker
                                                      DSH INNEN LINKS LHD Genuine Aston Martin – Neu (bestellen)
                                                      # 21
                                                      MPN: ED43-015A23-AA
                                                      SCHALLDÄMPFER, KÖRPERFRONTBLECH, LINKS, LINKS
                                                      Linkslenker 14MY
                                                      aus £47,19
                                                      aus £47,19
                                                      SCHALLDÄMPFER, KÖRPERFRONTBLECH, LINKS, LINKS Genuine Aston Martin – Neu (bestellen)
                                                      # 22
                                                      MPN: AD43-114C00-BA
                                                      PAD, DÄMPFUNGSPEDALGEHÄUSE, RHD
                                                      Rechtslenker
                                                      aus £35,44
                                                      aus £35,44
                                                      PAD, DÄMPFUNGSPEDALGEHÄUSE, RHD Genuine Aston Martin – Neu (bestellen)
                                                      # 22
                                                      MPN: AD43-114C00-AA
                                                      PAD, DÄMPFUNGSPEDALKASTEN, LINKS
                                                      Linkslenker
                                                      aus £35,44
                                                      aus £35,44
                                                      PAD, DÄMPFUNGSPEDALKASTEN, LINKS Genuine Aston Martin – Neu (bestellen)
                                                      # 23
                                                      MPN: AD43-102B00-BC
                                                      ISOLIERUNG, MOTORGEHÄUSE, RHD
                                                      Rechtslenker
                                                      aus £60,78
                                                      aus £60,78
                                                      ISOLIERUNG, MOTORGEHÄUSE, RHD Genuine Aston Martin – Neu (bestellen)
                                                      # 23
                                                      MPN: AD43-102B00-AD
                                                      ISOLIERUNG, MOTORGEHÄUSE, LINKS
                                                      Linkslenker
                                                      aus £60,78
                                                      aus £60,78
                                                      ISOLIERUNG, MOTORGEHÄUSE, LINKS Genuine Aston Martin – Neu (bestellen)
                                                      # 24
                                                      MPN: AD43-534A0-BA
                                                      NVH, IP UNTEN, RHS, RHD
                                                      Rechtslenker
                                                      aus £82,67
                                                      aus £82,67
                                                      NVH, IP UNTEN, RHS, RHD Genuine Aston Martin – Neu (bestellen)
                                                      # 24
                                                      MPN: AD43-534A0-AA
                                                      NVH, IP UNTEN, RHS, LHD
                                                      Linkslenker
                                                      aus £76,02
                                                      aus £76,02
                                                      PANEL-BAUGRUPPE, Armaturenbrett unten auf der Fahrerseite Genuine Aston Martin – Neu (bestellen)
                                                      # 25
                                                      MPN: AD43-534A1-BA
                                                      NVH, IP UNTEN, LHS, RHD
                                                      Rechtslenker
                                                      aus £95,03
                                                      aus £95,03
                                                      NVH, IP UNTEN, LHS, RHD Genuine Aston Martin – Neu (bestellen)
                                                      # 25
                                                      MPN: AD43-534A1-AC
                                                      NVH, IP UNTEN, LHS, LHD
                                                      Linkslenker
                                                      aus £82,67
                                                      aus £82,67
                                                      NVH IP UNTEN LINKS LHD Genuine Aston Martin – Neu (bestellen)
                                                      # 26
                                                      MPN: AD43-11453-AA
                                                      SCHAUMSTOFFEINHEIT, FERSENBRETT
                                                      SCHAUMSTOFFEINHEIT, FERSENBRETT Genuine Aston Martin – Neu (bestellen)
                                                      # 27
                                                      MPN: AD43-11455-AC
                                                      ISOLIERUNG, FERSTENSTÜTZE VORNE
                                                      ISOLIERUNG, FERSTENSTÜTZE VORNE Genuine Aston Martin – Neu (bestellen)
                                                      # 28
                                                      MPN: AD43-11454-AC
                                                      ISOLIERUNG, FERSENSTÜTZE
                                                      ISOLIERUNG, FERSENSTÜTZE Genuine Aston Martin – Neu (bestellen)
                                                      # 29
                                                      MPN: AD43-54572-AC
                                                      ISOLIERUNG, BODENVORDERSEITE, RHS
                                                      aus £51,61
                                                      aus £51,61
                                                      ISOLIERUNG, BODENVORDERSEITE, RHS Genuine Aston Martin – Neu (bestellen)
                                                      # 30
                                                      MPN: AD43-54571-AC
                                                      ISOLIERUNG, BODENVORNE, LINKS
                                                      ISOLIERUNG, BODENVORNE, LINKS Genuine Aston Martin – Neu (bestellen)
                                                      # 33
                                                      MPN: AD43-11446-AD
                                                      NVH, INNENTUNNELVORNE
                                                      NVH, INNENTUNNELVORNE Genuine Aston Martin – Neu (bestellen)
                                                      # 34
                                                      MPN: AD43-101A86-AA
                                                      NVH, BODENWANNE AUSSEN VORNE, RHS
                                                      NVH, BODENWANNE AUSSEN VORNE, RHS Genuine Aston Martin – Neu (bestellen)
                                                      # 35
                                                      MPN: AD43-101A87-AA
                                                      NVH, BODENWANNE AUSSEN VORNE, LINKS
                                                      NVH, BODENWANNE AUSSEN VORNE, LINKS Genuine Aston Martin – Neu (bestellen)
                                                      # 36
                                                      MPN: AD43-101A84-AB
                                                      NVH, BODENWANNE INNEN VORNE, RHS
                                                      NVH, BODENWANNE INNEN VORNE, RHS Genuine Aston Martin – Neu (bestellen)
                                                      # 37
                                                      MPN: AD43-101A82-AA
                                                      NVH, BODENWANNE INNERER VORDERTUNNEL, RHS
                                                      NVH, BODENWANNE INNERER VORDERTUNNEL, RHS Genuine Aston Martin – Neu (bestellen)
                                                      # 38
                                                      MPN: AD43-101A85-AA
                                                      NVH, BODENWANNE INNEN VORNE, LINKS
                                                      NVH, BODENWANNE INNEN VORNE, LINKS Genuine Aston Martin – Neu (bestellen)
                                                      # 39
                                                      MPN: 697648
                                                      BEFESTIGUNG, Tanne
                                                      aus £0,52
                                                      aus £0,52
                                                      BEFESTIGUNG, Tanne Genuine Aston Martin – Neu (bestellen)
                                                      # 40
                                                      MPN: 697564
                                                      MUTTER, TUCKER-Push-on
                                                      aus £0,47
                                                      aus £0,47
                                                      AUFDRUCKBEFESTIGUNG Genuine Aston Martin – Neu (bestellen)
                                                      # 41
                                                      MPN: 702212
                                                      MUTTER, AUFDRUCK
                                                      aus £0,47
                                                      aus £0,47
                                                      SNAPSAC 6.8MM PUSHON Genuine Aston Martin – Neu (bestellen)
                                                      # 43
                                                      MPN: DG43-68066-AA
                                                      NVH, Armaturenbrettschaum, klein, Hohlraum unter der Seite
                                                      Wenn ein Fußgängeraufprallsystem eingebaut ist
                                                      NVH, Armaturenbrettschaum, klein, Hohlraum unter der Seite Genuine Aston Martin – Neu (bestellen)
