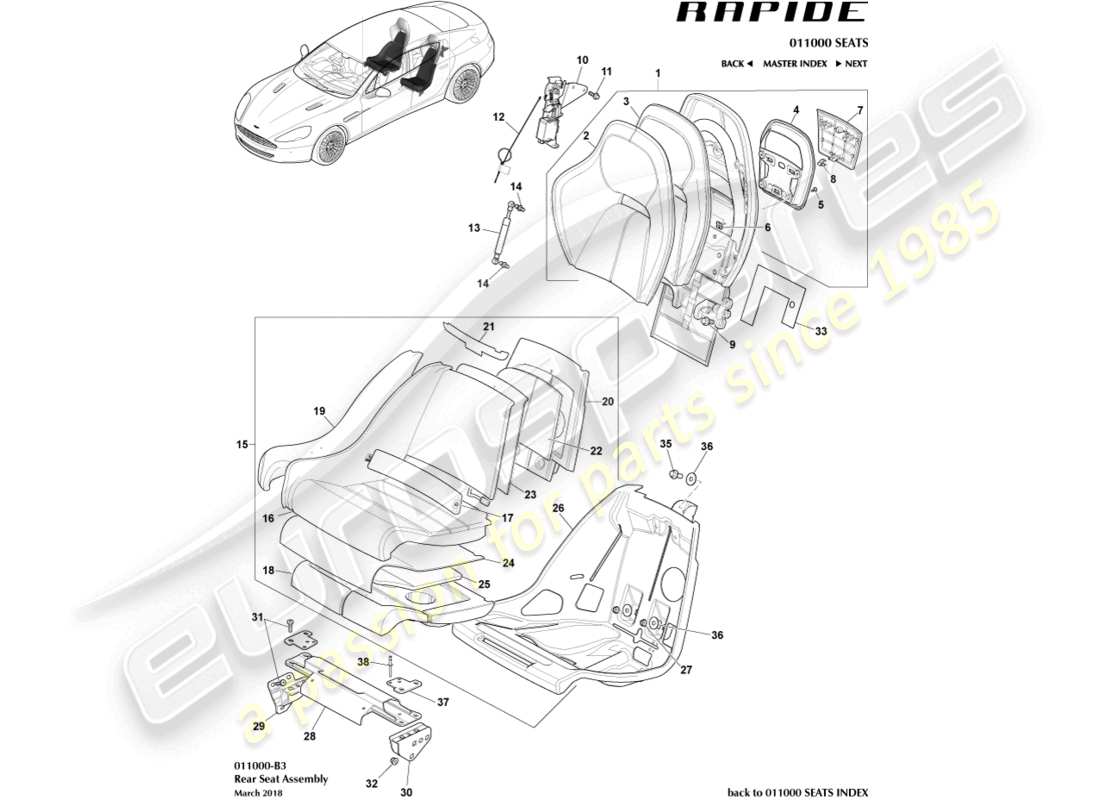

011000-B3 - RÜCKSITZE
Aston Martin Rapide (2018) Rear Seats Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# -
MPN: FD43-60080-AAW
RÜCKSITZBAUGRUPPE, RECHTS
Umklappbare Rückenlehne, Fahrgestellnummer für Bestellung erforderlich
aus £2.784,49
aus £2.784,49
# -
MPN: GD43-60080-AAW
RÜCKSITZBAUGRUPPE, RECHTS
Feste Rückenlehne, Fahrgestellnummer für Bestellung erforderlich
# -
MPN: FD43-60081-AAW
RÜCKSITZBAUGRUPPE, LINKS
Umklappbare Rückenlehne, Fahrgestellnummer für Bestellung erforderlich
aus £2.784,49
aus £2.784,49
# -
MPN: GD43-60081-AAW
RÜCKSITZBAUGRUPPE, LINKS
Feste Rückenlehne, Fahrgestellnummer für Bestellung erforderlich
# 1
MPN: AD43-60030-ADW
OBERE RÜCKENBAUGRUPPE, RÜCKSITZ, RECHTS
Bis Fahrgestellnummer F03108, Rapide
# 1
MPN: ED43-60030-ABW
OBERE RÜCKENBAUGRUPPE, RÜCKSITZ, RECHTS
Bis zu 15MY, Rapide S
# 1
MPN: FD43-60030-ABW
OBERE RÜCKENBAUGRUPPE, RÜCKSITZ, RECHTS
Von 15MY, Klappsitz
aus £1.000,02
aus £1.000,02
# 1
MPN: GD43-60030-AAW
OBERE RÜCKENBAUGRUPPE, RÜCKSITZ, RECHTS
Ab 16MY, fester Sitzplatz
# 1
MPN: AD43-60031-ADW
OBERE RÜCKENLEHNENBAUGRUPPE, RÜCKSITZ, LINKS
Bis Fahrgestellnummer F03108, Rapide
# 1
MPN: ED43-60031-ABW
OBERE RÜCKENLEHNENBAUGRUPPE, RÜCKSITZ, LINKS
Bis zu 15MY, Rapide S
# 1
MPN: FD43-60031-ABW
OBERE RÜCKENBAUGRUPPE, RÜCKSITZ, RECHTS
Von 15MY, Klappsitz
aus £1.188,71
aus £1.188,71
# 1
MPN: GD43-60031-AAW
OBERE RÜCKENBAUGRUPPE, RÜCKSITZ, RECHTS
Ab 16MY, fester Sitzplatz
# 2
MPN: FD43-66882-AAW
ABDECKUNGSBAUGRUPPE, OBERE RÜCKENLEHNE DES RÜCKSITZES
aus £1.529,89
aus £1.529,89
# 3
MPN: AD43-A63870-AB
POLSTERBAUGRUPPE, RÜCKSITZ, OBERE RÜCKENLEHNE
# 4
MPN: AD43-644B20-AD
ABSCHLUSS, SITZRÜCKENVERKLEIDUNG
Bis zu 14.5MY. Gebürstetes Chrom
aus £81,67
aus £81,67
# 4
MPN: ED43-044H12-AAW
ABSCHLUSSBAUGRUPPE, SITZRÜCKENPANEEL
Von 14.5MY. Mit Leder umwickelt
# 5
MPN: 701157-PK
SCHRAUBE, GROSSER Scheibe
aus £1,59
aus £1,59
# 6
MPN: 701448
MUTTER, U-TYP
aus £0,47
aus £0,47
# 7
MPN: AD43-644B16-AAW
FINISHER, INNERES SQUAB
# 7
MPN: ED43-600E68-AAW
FINISHER, INNERES SQUAB
RapideS von 14.5MY
# 8
MPN: 702520
CLIP, 8.5X16X1.7, PUSH-IN
# 9
MPN: 703200
SCHRAUBE, M10X 5
aus £0,47
aus £0,47
# 10
MPN: AD43-A61390-AD
VERRIEGELUNG, RÜCKSITZ, RECHTS
Klappsitz
aus £204,05
aus £204,05
# 10
MPN: GD43-A61390-BA
HALTERUNG, RÜCKSITZ, RECHTS
Fester Sitz
# 10
MPN: AD43-A61391-AC
VERRIEGELUNG, RÜCKSITZ, LINKS
Bis Fahrgestellnummer F02999, Klappsitz
aus £185,00
aus £185,00
# 10
MPN: AD43-A61391-AD
VERRIEGELUNG, RÜCKSITZ, LINKS
Ab Fahrgestellnummer F03000, Klappsitz
# 10
MPN: GD43-A61391-BA
HALTERUNG, RÜCKSITZ, LINKS
Fester Sitz
# 11
MPN: 700115
SCHRAUBEN
aus £2,07
aus £2,07
# 12
MPN: AD43-432B18-AA
KABEL, VERRIEGELUNGSBAUGRUPPE
aus £6,81
aus £6,81
# 13
MPN: AD43-64220-AA
GASFEDER
Klappsitz
aus £42,42
aus £42,42
# 14
MPN: 1R12-640101-AA
KUGELSTIFT
Klappsitz
aus £3,28
aus £3,28
# 15
MPN: AD43-60034-AAW
KISSENBAUGRUPPE, RÜCKSITZ, RECHTS
aus £3.875,04
aus £3.875,04
# 15
MPN: AD43-60035-AAW
KISSENBAUGRUPPE, RÜCKSITZ, LINKS
aus £3.875,04
aus £3.875,04
# 16
MPN: AD43-63804-AAW
BEZUGSBAUGRUPPE, KISSEN RÜCKSITZ, RECHTS
Bis zu 15MY
aus £3.293,13
aus £3.293,13
# 16
MPN: FD43-63804-ACW
BEZUGSBAUGRUPPE, KISSEN RÜCKSITZ, RECHTS
Von 15MY
aus £1.424,25
aus £1.424,25
# 16
MPN: AD43-63805-AAW
BEZUGSBAUGRUPPE, KISSEN RÜCKSITZ, LINKS
Bis zu 15MY
aus £1.883,07
aus £1.883,07
# 16
MPN: FD43-63805-ACW
BEZUGSBAUGRUPPE, KISSEN RÜCKSITZ, LINKS
Von 15MY
aus £1.424,25
aus £1.424,25
# 17
MPN: AD43-63844-AA
PAD-BAUGRUPPE, ISOFIX SQUAB UNTEN, RECHTS
aus £424,72
aus £424,72
# 17
MPN: AD43-63845-AA
PAD-EINHEIT, ISOFIX SQUAB UNTEN, LINKS
aus £324,68
aus £324,68
# 18
MPN: AD43-A63840-AB
POLSTERBAUGRUPPE, KISSEN RÜCKSITZ, RECHTS
aus £25,44
aus £25,44
# 18
MPN: AD43-A63841-AB
POLSTERBAUGRUPPE, KISSEN RÜCKSITZ, LINKS
aus £25,44
aus £25,44
# 19
MPN: AD43-A63842-AA
POLSTERBAUGRUPPE, KISSEN ÄUSSERER RÜCKSITZ, RECHTS
aus £79,09
aus £79,09
# 19
MPN: AD43-A63843-AA
POLSTERBAUGRUPPE, KISSEN ÄUSSERER RÜCKSITZ, LINKS
aus £79,09
aus £79,09
# 20
MPN: AD43-A63872-AA
POLSTERBAUGRUPPE, KISSEN RÜCKENLEHNE RÜCKSEITE UNTEN, RECHTS
# 20
MPN: AD43-A63873-AA
POLSTERBAUGRUPPE, KISSEN RÜCKENLEHNE UNTEN, LINKS
# 21
MPN: AD43-638R00-AA
VERSTÄRKUNG, RÜCKSITZKISSENBEZUG
# 22
MPN: AD43-A63874-AA
SCHAUMSTOFFEINSATZ, HINTERER SQUAB, RECHTS
Bis zu 15MY, mit Sitzheizung
# 22
MPN: AD43-A63874-AB
SCHAUMSTOFFEINSATZ, HINTERER SQUAB, RECHTS
Ab 15MY, mit Sitzheizung
# 22
MPN: AD43-A63875-AA
SCHAUMSTOFFEINSATZ, HINTERER SQUAB, LINKS
Bis zu 15MY, mit Sitzheizung
aus £9,00
aus £9,00
# 22
MPN: AD43-A63875-AB
SCHAUMSTOFFEINSATZ, HINTERER SQUAB, LINKS
Ab 15MY, mit Sitzheizung
# 23
MPN: AD43-66926-AA
MATTE KOMPL., HEIZUNG, HINTERER SQUAB, RECHTS
MIT SITZHEIZUNG
# 23
MPN: AD43-66927-AA
MATTE, HEIZUNG, HINTERER SQUAB, LINKS
MIT SITZHEIZUNG
# 23
MPN: AD43-14D702-AA
MATTE KOMPL., GEKÜHLT, HINTERER SQUAB, RECHTS
Vollständige Klimakontrolle
# 23
MPN: AD43-14D703-AA
MATTE KOMPL., GEKÜHLT, HINTERER SQUAB, LINKS
Vollständige Klimakontrolle
# 24
MPN: AD43-66928-AB
MATTE, HEIZUNG, KISSEN, RECHTS
MIT SITZHEIZUNG
# 24
MPN: AD43-66929-AB
MATTE, HEIZUNG, KISSEN, LINKS
MIT SITZHEIZUNG
# 24
MPN: AD43-14D700-AC
MATTE KOMPL., GEKÜHLT, KISSEN, RECHTS
Vollständige Klimakontrolle
aus £529,19
aus £529,19
# 24
MPN: AD43-14D701-AC
MATTE KOMPL., GEKÜHLT, KISSEN, LINKS
Vollständige Klimakontrolle
aus £529,19
aus £529,19
# 25
MPN: AD43-A63846-AA
SCHAUMSTOFFEINSATZ, RÜCKSITZKISSEN, RECHTS
Bis zu 15MY, mit Sitzheizung
aus £13,66
aus £13,66
# 25
MPN: AD43-A63846-AB
SCHAUMSTOFFEINSATZ, RÜCKSITZKISSEN, RECHTS
Ab 15MY, mit Sitzheizung
# 25
MPN: AD43-A63847-AA
SCHAUMSTOFFEINSATZ, RÜCKSITZKISSEN, LINKS
Bis zu 15MY, mit Sitzheizung
aus £13,66
aus £13,66
# 25
MPN: AD43-A63847-AB
SCHAUMSTOFFEINSATZ, RÜCKSITZKISSEN, LINKS
Ab 15MY, mit Sitzheizung
# 26
MPN: AD43-605B86-AC
VERKLEIDUNG, RÜCKSITZKISSEN, RECHTS
aus £659,73
aus £659,73
# 26
MPN: AD43-605B87-AC
VERKLEIDUNG, RÜCKSITZKISSEN, LINKS
aus £659,73
aus £659,73
# 27
MPN: 703739
Nuss, M8
aus £0,70
aus £0,70
# 28
MPN: GOFD43-314A98-AA
X-TEIL, RÜCKSITZKISSEN
aus £139,31
aus £139,31
# 29
MPN: AD43-314A96-AB
HALTERUNG, STÜTZKISSEN AUSSENBORD, RECHTS
aus £62,70
aus £62,70
# 29
MPN: AD43-314A97-AB
HALTERUNG, STÜTZKISSEN AUSSENBORD, LINKS
aus £57,94
aus £57,94
# 30
MPN: AD43-310A40-AB
HALTERUNGSBAUGRUPPE, STÜTZKISSEN INNEN, RECHTS
aus £59,90
aus £59,90
# 30
MPN: AD43-310A41-AB
HALTERUNGSBAUGRUPPE, STÜTZKISSEN INNEN, LINKS
aus £61,72
aus £61,72
# 31
MPN: 703172-PK
SCHRAUBE, M8X25
aus £3,13
aus £3,13
# 32
MPN: 703216-PK
Nuss, M8
aus £11,32
aus £11,32
# 33
MPN: AD43-M1H403-BA
Verdunkelungsflicken, Rücksitzscharnier, rechts
Klappsitz
aus £1,21
aus £1,21
# 33
MPN: AD43-M1H404-BA
Verdunkelungsflicken, Rücksitzscharnier, links
Klappsitz
aus £1,21
aus £1,21
# 33
MPN: GD43-19H547-AA
DUAL-LOCK-VERSCHLUSS, SELBSTKLEBEND
Fester Sitz
# 34
MPN: AD43-600B66-AA
Steuergerät, SITZKLIMA
Vollständige Klimakontrolle
aus £247,89
aus £247,89
# 35
MPN: 703121
SCHRAUBE, M8X20 SECHSKANTFLG
aus £0,47
aus £0,47
# 36
MPN: 697452
Scheibe, GROSSER AD, M8X24X1.8
aus £4,39
aus £4,39
# 37
MPN: FD43-2A416-AA
TRÄGERPLATTE
aus £9,37
aus £9,37
# 38
MPN: 6G33-68676-AC
NIET, 6.5X14 BLIND
aus £0,70
aus £0,70
-part-diagram-011001.webp "ASTON MARTIN RAPIDE (2018) VORDERSITZE TEILEDIAGRAMM")
-part-diagram-011009.webp "ASTON MARTIN RAPIDE (2018) EINSTELLUNG DES VORDERSITZES TEILEDIAGRAMM")
-part-diagram-011009-d1.webp "ASTON MARTIN RAPIDE (2018) SITZKOMFORTSCHALTER TEILEDIAGRAMM")
-part-diagram-011101-b3.webp "ASTON MARTIN RAPIDE (2018) WINDSCHUTZSCHEIBE TEILEDIAGRAMM")
-part-diagram-011103-b0.webp "ASTON MARTIN RAPIDE (2018) VORDERTÜR-VIERTELGLAS TEILEDIAGRAMM")
-part-diagram-011103-b1.webp "ASTON MARTIN RAPIDE (2018) VORDERTÜRGLAS TEILEDIAGRAMM")
-part-diagram-011103-b2.webp "ASTON MARTIN RAPIDE (2018) HINTERE TÜRSCHEIBE TEILEDIAGRAMM")
-part-diagram-011106-b1.webp "ASTON MARTIN RAPIDE (2018) HECKSCHEIBE TEILEDIAGRAMM")
-part-diagram-011108-b1.webp "ASTON MARTIN RAPIDE (2018) FENSTERHEBER VORNE TEILEDIAGRAMM")
-part-diagram-011108-b2.webp "ASTON MARTIN RAPIDE (2018) FENSTERHEBER HINTEN TEILEDIAGRAMM")
-part-diagram-011109.webp "ASTON MARTIN RAPIDE (2018) FENSTERSTEUERSCHALTER TEILEDIAGRAMM")
-part-diagram-011201-60.webp "ASTON MARTIN RAPIDE (2018) CENTER STACK TRIM PANEL, S 16MY TEILEDIAGRAMM")
-part-diagram-011201-70.webp "ASTON MARTIN RAPIDE (2018) CENTER STACK TRIM PANEL, AMR TEILEDIAGRAMM")
-part-diagram-011201-b11.webp "ASTON MARTIN RAPIDE (2018) CENTER STACK TRIM PANEL TEILEDIAGRAMM")
-part-diagram-011201-b12.webp "ASTON MARTIN RAPIDE (2018) MITTELSTAPELVERKLEIDUNG, S TEILEDIAGRAMM")
-part-diagram-011201-b17.webp "ASTON MARTIN RAPIDE (2018) IP-QUERTRÄGER TEILEDIAGRAMM")
-part-diagram-011201-b19.webp "ASTON MARTIN RAPIDE (2018) IP-BESCHNITTENE PANELS TEILEDIAGRAMM")
-part-diagram-011201-b7.webp "ASTON MARTIN RAPIDE (2018) IP-SUBSTRAT TEILEDIAGRAMM")
-part-diagram-011201-b9.webp "ASTON MARTIN RAPIDE (2018) MITTELSTAPELFORMTEIL TEILEDIAGRAMM")
-part-diagram-011201-d1.webp "ASTON MARTIN RAPIDE (2018) HANDSCHUHFACHSCHALTER TEILEDIAGRAMM")
-part-diagram-011201-e3.webp "ASTON MARTIN RAPIDE (2018) CCB-ZU-BIW-KLAMMERN TEILEDIAGRAMM")
-part-diagram-011202-10.webp "ASTON MARTIN RAPIDE (2018) RÜCKKONSOLE, AMR TEILEDIAGRAMM")
-part-diagram-011202-b2.webp "ASTON MARTIN RAPIDE (2018) HINTERE KONSOLE TEILEDIAGRAMM")
-part-diagram-011202-b5.webp "ASTON MARTIN RAPIDE (2018) MITTELKONSOLENPANEL TEILEDIAGRAMM")
-part-diagram-011401.webp "ASTON MARTIN RAPIDE (2018) RKE-SENDER TEILEDIAGRAMM")
-part-diagram-011401-b2.webp "ASTON MARTIN RAPIDE (2018) SCHLOSSSATZ UND SCHLÜSSEL TEILEDIAGRAMM")
-part-diagram-011401-b3.webp "ASTON MARTIN RAPIDE (2018) START/STOPP-MODUL TEILEDIAGRAMM")
-part-diagram-011403-b1.webp "ASTON MARTIN RAPIDE (2018) HAUBENVERRIEGELUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-011403-b2.webp "ASTON MARTIN RAPIDE (2018) HAUBENVERRIEGELUNGSSYSTEM, S TEILEDIAGRAMM")
-part-diagram-011404-b1.webp "ASTON MARTIN RAPIDE (2018) VORDERTÜRRIEGEL TEILEDIAGRAMM")
-part-diagram-011404-b2.webp "ASTON MARTIN RAPIDE (2018) HINTERTÜRVERRIEGELUNG TEILEDIAGRAMM")
-part-diagram-011405-b1.webp "ASTON MARTIN RAPIDE (2018) KOFFERRAUMVERRIEGELUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-011405-b2.webp "ASTON MARTIN RAPIDE (2018) KOFFERRAUMVERRIEGELUNGSSYSTEM, S TEILEDIAGRAMM")
-part-diagram-011405-d1.webp "ASTON MARTIN RAPIDE (2018) HECKKLAPPENENTRIEGELUNG TEILEDIAGRAMM")
-part-diagram-011410.webp "ASTON MARTIN RAPIDE (2018) KRAFTSTOFFTANK-ENTRIEGELUNGSSCHALTER TEILEDIAGRAMM")
-part-diagram-011410-b1.webp "ASTON MARTIN RAPIDE (2018) KRAFTSTOFFEINFÜLLMECHANISMUS TEILEDIAGRAMM")
-part-diagram-011601.webp "ASTON MARTIN RAPIDE (2018) WISCHERBLATTBAUGRUPPE, 12MY TEILEDIAGRAMM")
-part-diagram-01-1601-03.webp "ASTON MARTIN RAPIDE (2018) WISCHERBLATTBAUGRUPPE, S TEILEDIAGRAMM")
-part-diagram-011601-b1.webp "ASTON MARTIN RAPIDE (2018) WISCHERBLATTBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-011602.webp "ASTON MARTIN RAPIDE (2018) WISCHERGESTÄNGE TEILEDIAGRAMM")
-part-diagram-011602-01.webp "ASTON MARTIN RAPIDE (2018) WISCHERGESTÄNGE, S TEILEDIAGRAMM")
-part-diagram-011604-10.webp "ASTON MARTIN RAPIDE (2018) SCHEIBE TEILEDIAGRAMM")
-part-diagram-011604-20.webp "ASTON MARTIN RAPIDE (2018) SCHEIBENWASCHANLAGE TEILEDIAGRAMM")
-part-diagram-011604-30.webp "ASTON MARTIN RAPIDE (2018) SCHEINWERFERWASCHANLAGE TEILEDIAGRAMM")
-part-diagram-011901.webp "ASTON MARTIN RAPIDE (2018) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-011901-b1.webp "ASTON MARTIN RAPIDE (2018) VORDERE STOßSTANGE, S TEILEDIAGRAMM")
-part-diagram-011901-b1-2.webp "ASTON MARTIN RAPIDE (2018) FRONTSTOßSTANGE, AMR TEILEDIAGRAMM")
-part-diagram-011901-b2.webp "ASTON MARTIN RAPIDE (2018) STRUKTUR DER VORDEREN STOßSTANGE TEILEDIAGRAMM")
-part-diagram-011901-b3.webp "ASTON MARTIN RAPIDE (2018) STRUKTUR DER VORDEREN STOßSTANGE, S-REIHE TEILEDIAGRAMM")
-part-diagram-011901-b4.webp "ASTON MARTIN RAPIDE (2018) STRUKTUR DER VORDEREN STOßSTANGE, S FED, GCC, CHINA TEILEDIAGRAMM")
-part-diagram-011901-b5.webp "ASTON MARTIN RAPIDE (2018) EINSATZ, FRONTSTOßSTANGENISOLATOR TEILEDIAGRAMM")
-part-diagram-011902-10.webp "ASTON MARTIN RAPIDE (2018) HINTERE STOßSTANGE, AMR TEILEDIAGRAMM")
-part-diagram-011902-b2.webp "ASTON MARTIN RAPIDE (2018) STRUKTUR DER HINTEREN STOßSTANGE TEILEDIAGRAMM")
-part-diagram-011902-b3.webp "ASTON MARTIN RAPIDE (2018) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-011904.webp "ASTON MARTIN RAPIDE (2018) NUMMERNSCHILD-SOCKEL TEILEDIAGRAMM")
-part-diagram-011904-01.webp "ASTON MARTIN RAPIDE (2018) NUMMERNSCHILDSOCKEL, S TEILEDIAGRAMM")
-part-diagram-011904-01-2.webp "ASTON MARTIN RAPIDE (2018) NUMMERNSCHILDSOCKEL, AMR TEILEDIAGRAMM")
-part-diagram-012001.webp "ASTON MARTIN RAPIDE (2018) VORDERE SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-012001-b3.webp "ASTON MARTIN RAPIDE (2018) SICHERHEITSGURTE HINTEN TEILEDIAGRAMM")
-part-diagram-012003.webp "ASTON MARTIN RAPIDE (2018) AIRBAG, BEIFAHRER TEILEDIAGRAMM")
-part-diagram-012004.webp "ASTON MARTIN RAPIDE (2018) VORHANG-SEITENAIRBAG VORN TEILEDIAGRAMM")
-part-diagram-012004-b2.webp "ASTON MARTIN RAPIDE (2018) SEITENAIRBAG HINTEN TEILEDIAGRAMM")
-part-diagram-012005-b1.webp "ASTON MARTIN RAPIDE (2018) BETÄTIGUNGSSENSOREN TEILEDIAGRAMM")
-part-diagram-012006-b1.webp "ASTON MARTIN RAPIDE (2018) SEITENAUFPRALLBLÖCKE TEILEDIAGRAMM")
-part-diagram-01-2007-01.webp "ASTON MARTIN RAPIDE (2018) SITZMONTIERTER AIRBAG TEILEDIAGRAMM")
-part-diagram-012007-b1.webp "ASTON MARTIN RAPIDE (2018) ISOFIX-HALTEHALTERUNGEN TEILEDIAGRAMM")
-part-diagram-020100-c1.webp "ASTON MARTIN RAPIDE (2018) VORDERER HILFSRAHMEN TEILEDIAGRAMM")
-part-diagram-020100-c2.webp "ASTON MARTIN RAPIDE (2018) HINTERER HILFSRAHMEN TEILEDIAGRAMM")
-part-diagram-020300.webp "ASTON MARTIN RAPIDE (2018) ANTRIEBSSTRANGBEFESTIGUNGEN TEILEDIAGRAMM")
-part-diagram-020600.webp "ASTON MARTIN RAPIDE (2018) HITZESCHILDE TEILEDIAGRAMM")
-part-diagram-03-0100-e1.webp "ASTON MARTIN RAPIDE (2018) MOTORSTRUKTUR TEILEDIAGRAMM")
-part-diagram-030100-e1.webp "ASTON MARTIN RAPIDE (2018) MOTORSTRUKTUR TEILEDIAGRAMM")
-part-diagram-03-0100-e2.webp "ASTON MARTIN RAPIDE (2018) ABGASKRÜMMER TEILEDIAGRAMM")
-part-diagram-03-0200-e1.webp "ASTON MARTIN RAPIDE (2018) MOTORSCHMIERUNG TEILEDIAGRAMM")
-part-diagram-030200-e1.webp "ASTON MARTIN RAPIDE (2018) MOTORSCHMIERUNG TEILEDIAGRAMM")
-part-diagram-03-0300-e1.webp "ASTON MARTIN RAPIDE (2018) MOTORKÜHLUNG TEILEDIAGRAMM")
-part-diagram-030300-e1.webp "ASTON MARTIN RAPIDE (2018) MOTORKÜHLUNG TEILEDIAGRAMM")
-part-diagram-030300-s1.webp "ASTON MARTIN RAPIDE (2018) MOTORKÜHLUNG, LINE FIT TEILEDIAGRAMM")
-part-diagram-030304.webp "ASTON MARTIN RAPIDE (2018) KÜHLMITTELBEHÄLTER UND SCHLÄUCHE TEILEDIAGRAMM")
-part-diagram-030304-02.webp "ASTON MARTIN RAPIDE (2018) KÜHLMITTELBEHÄLTER UND SCHLÄUCHE TEILEDIAGRAMM")
-part-diagram-03-0400-e1.webp "ASTON MARTIN RAPIDE (2018) KRAFTSTOFFBEFÜLLUNG UND -STEUERUNG TEILEDIAGRAMM")
-part-diagram-030400-e1.webp "ASTON MARTIN RAPIDE (2018) KRAFTSTOFFBEFÜLLUNG UND -STEUERUNG TEILEDIAGRAMM")
-part-diagram-03-0500-e1.webp "ASTON MARTIN RAPIDE (2018) ZUBEHÖRANTRIEB TEILEDIAGRAMM")
-part-diagram-030500-e1.webp "ASTON MARTIN RAPIDE (2018) ZUBEHÖRANTRIEB TEILEDIAGRAMM")
-part-diagram-03-0600-02.webp "ASTON MARTIN RAPIDE (2018) MOTOR DURCHDREHEN, AUTOMATISCH TEILEDIAGRAMM")
-part-diagram-030600-e2.webp "ASTON MARTIN RAPIDE (2018) MOTOR DURCHDREHEN, AUTOMATISCH TEILEDIAGRAMM")
-part-diagram-03-0700-e1.webp "ASTON MARTIN RAPIDE (2018) ZÜNDUNG TEILEDIAGRAMM")
-part-diagram-030700-e1.webp "ASTON MARTIN RAPIDE (2018) ZÜNDUNG TEILEDIAGRAMM")
-part-diagram-03-0800-e1.webp "ASTON MARTIN RAPIDE (2018) EMISSIONSKONTROLLE TEILEDIAGRAMM")
-part-diagram-030800-e1.webp "ASTON MARTIN RAPIDE (2018) EMISSIONSKONTROLLE TEILEDIAGRAMM")
-part-diagram-03-0900-e1.webp "ASTON MARTIN RAPIDE (2018) VENTILTRIEB TEILEDIAGRAMM")
-part-diagram-030900-e1.webp "ASTON MARTIN RAPIDE (2018) VENTILTRIEB TEILEDIAGRAMM")
-part-diagram-03-1000-e1.webp "ASTON MARTIN RAPIDE (2018) MOTORABDICHTUNG TEILEDIAGRAMM")
-part-diagram-031000-e1.webp "ASTON MARTIN RAPIDE (2018) MOTORABDICHTUNG TEILEDIAGRAMM")
-part-diagram-03-1100-e1.webp "ASTON MARTIN RAPIDE (2018) LEISTUNGSUMWANDLUNG TEILEDIAGRAMM")
-part-diagram-031100-e1.webp "ASTON MARTIN RAPIDE (2018) LEISTUNGSUMWANDLUNG TEILEDIAGRAMM")
-part-diagram-031200.webp "ASTON MARTIN RAPIDE (2018) LUFTAUFLADUNG TEILEDIAGRAMM")
-part-diagram-03-1200-00.webp "ASTON MARTIN RAPIDE (2018) LUFTAUFLADUNG TEILEDIAGRAMM")
-part-diagram-03-1200-00-2.webp "ASTON MARTIN RAPIDE (2018) LUFTAUFLADUNG, PERFORMANCE-PAKET TEILEDIAGRAMM")
-part-diagram-031300.webp "ASTON MARTIN RAPIDE (2018) VERDUNSTUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-031300-10.webp "ASTON MARTIN RAPIDE (2018) VERDUNSTUNGSEMISSIONEN, 15MY TEILEDIAGRAMM")
-part-diagram-031300-2.webp "ASTON MARTIN RAPIDE (2018) VERDUNSTUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-031300-20.webp "ASTON MARTIN RAPIDE (2018) KOHLENSTOFFKANISTER, 15MY TEILEDIAGRAMM")
-part-diagram-03-1400-01.webp "ASTON MARTIN RAPIDE (2018) ELEKTRONISCHE MOTORSTEUERUNG TEILEDIAGRAMM")
-part-diagram-03-1400-02.webp "ASTON MARTIN RAPIDE (2018) ELEKTRONISCHE MOTORSTEUERUNG, 15MY TEILEDIAGRAMM")
-part-diagram-031400-e1.webp "ASTON MARTIN RAPIDE (2018) ABGASKRÜMMER TEILEDIAGRAMM")
-part-diagram-031401-d1.webp "ASTON MARTIN RAPIDE (2018) ELEKTRONISCHE MOTORSTEUERUNG TEILEDIAGRAMM")
-part-diagram-03-1403-01.webp "ASTON MARTIN RAPIDE (2018) BAROMETRISCHER SENSOR TEILEDIAGRAMM")
-part-diagram-031403-d1.webp "ASTON MARTIN RAPIDE (2018) BAROMETRISCHER SENSOR TEILEDIAGRAMM")
-part-diagram-031800.webp "ASTON MARTIN RAPIDE (2018) DROSSELKLAPPENSTEUERUNG TEILEDIAGRAMM")
-part-diagram-03-1801-01.webp "ASTON MARTIN RAPIDE (2018) DROSSELKLAPPENSTEUERUNG TEILEDIAGRAMM")
-part-diagram-03-2201-01.webp "ASTON MARTIN RAPIDE (2018) MOTORKÜHLUNG, LINE FIT TEILEDIAGRAMM")
-part-diagram-040100-c1.webp "ASTON MARTIN RAPIDE (2018) TEILEDIAGRAMM DER VORDERRADAUFHÄNGUNGSBAUGRUPPE")
-part-diagram-040105-c1.webp "ASTON MARTIN RAPIDE (2018) VORDERE STABILISATORSTANGE TEILEDIAGRAMM")
-part-diagram-040200-c1.webp "ASTON MARTIN RAPIDE (2018) HINTERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-040205-c1.webp "ASTON MARTIN RAPIDE (2018) HINTERE STABILISATORSTANGE TEILEDIAGRAMM")
-part-diagram-040300-c1.webp "ASTON MARTIN RAPIDE (2018) VORDERE FEDER UND DÄMPFER TEILEDIAGRAMM")
-part-diagram-040300-c2.webp "ASTON MARTIN RAPIDE (2018) HINTERE FEDER UND DÄMPFER TEILEDIAGRAMM")
-part-diagram-040304-c1.webp "ASTON MARTIN RAPIDE (2018) AKTIVES DÄMPFUNGSMODUL TEILEDIAGRAMM")
-part-diagram-040400-c1.webp "ASTON MARTIN RAPIDE (2018) RÄDER UND REIFEN, VORNE BIS 13MY TEILEDIAGRAMM")
-part-diagram-040400-c2.webp "ASTON MARTIN RAPIDE (2018) RÄDER UND REIFEN, HINTEN BIS 13MY TEILEDIAGRAMM")
-part-diagram-040401-c1.webp "ASTON MARTIN RAPIDE (2018) FELGEN & BAUJAHRE, VORNE AB 13MY TEILEDIAGRAMM")
-part-diagram-040401-c2.webp "ASTON MARTIN RAPIDE (2018) FELGEN UND REIFEN, HINTEN VON 13MY TEILEDIAGRAMM")
-part-diagram-05-0100-15.webp "ASTON MARTIN RAPIDE (2018) DREHMOMENTROHRBAUGRUPPE, 8 SPD TEILEDIAGRAMM")
-part-diagram-050100-w2.webp "ASTON MARTIN RAPIDE (2018) DREHMOMENTROHRBAUGRUPPE, 6 SPD TEILEDIAGRAMM")
-part-diagram-050500-w2.webp "ASTON MARTIN RAPIDE (2018) HINTERE HALBWELLENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-060300-c1.webp "ASTON MARTIN RAPIDE (2018) VORDERES BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-060400-c1.webp "ASTON MARTIN RAPIDE (2018) HINTERES BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-060500.webp "ASTON MARTIN RAPIDE (2018) FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-060600.webp "ASTON MARTIN RAPIDE (2018) BREMSAKTUATORBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-060603-c1.webp "ASTON MARTIN RAPIDE (2018) BREMSLEITUNGEN UND -SCHLÄUCHE, LINKSLENKUNG TEILEDIAGRAMM")
-part-diagram-060603-c1-1.webp "ASTON MARTIN RAPIDE (2018) BREMSLEITUNGEN UND -SCHLÄUCHE, RECHTSLENKER TEILEDIAGRAMM")
-part-diagram-060604.webp "ASTON MARTIN RAPIDE (2018) BREMSLICHTSCHALTER TEILEDIAGRAMM")
-part-diagram-060700.webp "ASTON MARTIN RAPIDE (2018) SERVOBREMSBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-060900.webp "ASTON MARTIN RAPIDE (2018) ANTIBLOCKIERMODUL TEILEDIAGRAMM")
-part-diagram-060901-c1.webp "ASTON MARTIN RAPIDE (2018) RADGESCHWINDIGKEITSSENSOREN TEILEDIAGRAMM")
-part-diagram-070100-02.webp "ASTON MARTIN RAPIDE (2018) TRANSAXLE, S TEILEDIAGRAMM")
-part-diagram-070100-10.webp "ASTON MARTIN RAPIDE (2018) GETRIEBE TEILEDIAGRAMM")
-part-diagram-070100-30.webp "ASTON MARTIN RAPIDE (2018) GETRIEBE, 8 SPD TEILEDIAGRAMM")
-part-diagram-070100-40.webp "ASTON MARTIN RAPIDE (2018) GETRIEBESÄTZE, 8 SPD TEILEDIAGRAMM")
-part-diagram-070110-10.webp "ASTON MARTIN RAPIDE (2018) DIFFERENTIAL TEILEDIAGRAMM")
-part-diagram-07-0110-20.webp "ASTON MARTIN RAPIDE (2018) DIFFERENTIAL, S TEILEDIAGRAMM")
-part-diagram-070200-p1.webp "ASTON MARTIN RAPIDE (2018) GETRIEBEÖLKÜHLER TEILEDIAGRAMM")
-part-diagram-070200-r1.webp "ASTON MARTIN RAPIDE (2018) DIFFERENTIALÖLKÜHLER TEILEDIAGRAMM")
-part-diagram-070502.webp "ASTON MARTIN RAPIDE (2018) PADDLESHIFT TEILEDIAGRAMM")
-part-diagram-070502-d3.webp "ASTON MARTIN RAPIDE (2018) GETRIEBESCHALTER TEILEDIAGRAMM")
-part-diagram-090000-s1.webp "ASTON MARTIN RAPIDE (2018) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-090000-s1-2.webp "ASTON MARTIN RAPIDE (2018) HITZESCHILDE, VORNE TEILEDIAGRAMM")
-part-diagram-090400-s1.webp "ASTON MARTIN RAPIDE (2018) HITZESCHILDE, HINTEN TEILEDIAGRAMM")
-part-diagram-100100-s1.webp "ASTON MARTIN RAPIDE (2018) KRAFTSTOFFTANK-BAUGRUPPE TEILEDIAGRAMM")
-part-diagram-100100-s2.webp "ASTON MARTIN RAPIDE (2018) KRAFTSTOFFTANKBAUGRUPPE, S TEILEDIAGRAMM")
-part-diagram-100103-s1.webp "ASTON MARTIN RAPIDE (2018) KRAFTSTOFFVERTEILUNG TEILEDIAGRAMM")
-part-diagram-100104-s1.webp "ASTON MARTIN RAPIDE (2018) TEILEDIAGRAMM FÜR DIE TANKEINFÜLLBAUGRUPPE")
-part-diagram-100106-s1.webp "ASTON MARTIN RAPIDE (2018) KRAFTSTOFFPUMPENMODUL TEILEDIAGRAMM")
-part-diagram-110200.webp "ASTON MARTIN RAPIDE (2018) LENKGETRIEBE TEILEDIAGRAMM")
-part-diagram-110203-c1.webp "ASTON MARTIN RAPIDE (2018) PAS-SCHLÄUCHE, LHD TEILEDIAGRAMM")
-part-diagram-110203-c2.webp "ASTON MARTIN RAPIDE (2018) PAS-SCHLÄUCHE, RHD TEILEDIAGRAMM")
-part-diagram-110400.webp "ASTON MARTIN RAPIDE (2018) LENKSÄULENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-110600.webp "ASTON MARTIN RAPIDE (2018) DIAGRAMM DER LENKRADTEILE")
-part-diagram-110602.webp "ASTON MARTIN RAPIDE (2018) TEILEDIAGRAMM FÜR DIE LENKSÄULENSCHALTERBAUGRUPPE")
-part-diagram-120101.webp "ASTON MARTIN RAPIDE (2018) LUFTEINLASSKOMPONENTEN TEILEDIAGRAMM")
-part-diagram-120102.webp "ASTON MARTIN RAPIDE (2018) LUFTVERTEILUNGSKOMPONENTEN TEILEDIAGRAMM")
-part-diagram-120103-b1.webp "ASTON MARTIN RAPIDE (2018) TEILEDIAGRAMM FÜR LUFTABSAUGKOMPONENTEN")
-part-diagram-120300-s1.webp "ASTON MARTIN RAPIDE (2018) HVAC-EINHEIT TEILEDIAGRAMM")
-part-diagram-120300-s3.webp "ASTON MARTIN RAPIDE (2018) HVAC-EINHEIT, HINTEN TEILEDIAGRAMM")
-part-diagram-120303-10.webp "ASTON MARTIN RAPIDE (2018) KLIMAANLAGENLEITUNGEN, HFO1234YF, LHD TEILEDIAGRAMM")
-part-diagram-120303-20.webp "ASTON MARTIN RAPIDE (2018) KLIMAANLAGENLEITUNGEN, HFO1234YF, RHD TEILEDIAGRAMM")
-part-diagram-120305-s1.webp "ASTON MARTIN RAPIDE (2018) KLIMAANLAGENLEITUNGEN, R134A, LHD TEILEDIAGRAMM")
-part-diagram-120305-s2.webp "ASTON MARTIN RAPIDE (2018) KLIMAANLAGENLEITUNGEN, R134A, RHD TEILEDIAGRAMM")
-part-diagram-120400.webp "ASTON MARTIN RAPIDE (2018) SENSOREN TEILEDIAGRAMM")
-part-diagram-120402.webp "ASTON MARTIN RAPIDE (2018) HVAC-STEUERUNG HINTEN TEILEDIAGRAMM")
-part-diagram-130101.webp "ASTON MARTIN RAPIDE (2018) KOMBIINSTRUMENT TEILEDIAGRAMM")
-part-diagram-130600-d1.webp "ASTON MARTIN RAPIDE (2018) VERKEHRSHORN TEILEDIAGRAMM")
-part-diagram-131301-d1.webp "ASTON MARTIN RAPIDE (2018) PARKLUFTSENSOREN TEILEDIAGRAMM")
-part-diagram-131303-01.webp "ASTON MARTIN RAPIDE (2018) EINPARKHILFEKAMERA TEILEDIAGRAMM")
-part-diagram-131400-00.webp "ASTON MARTIN RAPIDE (2018) REIFENDRUCKMODUL TEILEDIAGRAMM")
-part-diagram-140101.webp "ASTON MARTIN RAPIDE (2018) BATTERIE-AUSSCHALTER TEILEDIAGRAMM")
-part-diagram-140101-d1.webp "ASTON MARTIN RAPIDE (2018) BATTERIETEILEDIAGRAMM")
-part-diagram-140101-d3.webp "ASTON MARTIN RAPIDE (2018) BATTERIE-CONDITIONER-KIT TEILEDIAGRAMM")
-part-diagram-140102-b1.webp "ASTON MARTIN RAPIDE (2018) BATTERIE-HALTEVORRICHTUNGEN TEILEDIAGRAMM")
-part-diagram-140103.webp "ASTON MARTIN RAPIDE (2018) BATTERIEKABEL TEILEDIAGRAMM")
-part-diagram-150103-10.webp "ASTON MARTIN RAPIDE (2018) DUAL-VERSTÄRKER, BIS ZU 13MY TEILEDIAGRAMM")
-part-diagram-150103-20.webp "ASTON MARTIN RAPIDE (2018) EINZELNER VERSTÄRKER, 13MY EINGESCHALTET TEILEDIAGRAMM")
-part-diagram-150104-10.webp "ASTON MARTIN RAPIDE (2018) MEDIENSYSTEM, BIS ZU 13MY TEILEDIAGRAMM")
-part-diagram-150104-30.webp "ASTON MARTIN RAPIDE (2018) INFOTAINMENT-STEUERUNG, 16MY TEILEDIAGRAMM")
-part-diagram-150104-40.webp "ASTON MARTIN RAPIDE (2018) INFOTAINMENT-STEUERUNG, AMR TEILEDIAGRAMM")
-part-diagram-150104-d2.webp "ASTON MARTIN RAPIDE (2018) MEDIENSYSTEM, 13MY AN TEILEDIAGRAMM")
-part-diagram-150108-20.webp "ASTON MARTIN RAPIDE (2018) CD-WECHSLER, 16MY EINGESCHALTET TEILEDIAGRAMM")
-part-diagram-150108-30.webp "ASTON MARTIN RAPIDE (2018) MP3/USB MEDIENSUBSYSTEM TEILEDIAGRAMM")
-part-diagram-150108-d1.webp "ASTON MARTIN RAPIDE (2018) CD-WECHSLER, BIS ZU 16MY TEILEDIAGRAMM")
-part-diagram-150202.webp "ASTON MARTIN RAPIDE (2018) DAB-TUNER TEILEDIAGRAMM")
-part-diagram-150203.webp "ASTON MARTIN RAPIDE (2018) SDARS-ANTENNE TEILEDIAGRAMM")
-part-diagram-150204-d3.webp "ASTON MARTIN RAPIDE (2018) ELEKTRONISCHE ANTENNE, BIS ZU 13MY TEILEDIAGRAMM")
-part-diagram-150204-d4.webp "ASTON MARTIN RAPIDE (2018) ELEKTRONISCHE ANTENNE, 13MY BIS 14.5MY TEILEDIAGRAMM")
-part-diagram-150204-d4a.webp "ASTON MARTIN RAPIDE (2018) ELEKTRONISCHE ANTENNE, 14.5MY AN TEILEDIAGRAMM")
-part-diagram-150301-10.webp "ASTON MARTIN RAPIDE (2018) INFOTAINMENT-HAUPTEINHEIT, 16MY TEILEDIAGRAMM")
-part-diagram-150301-10-1.webp "ASTON MARTIN RAPIDE (2018) LAUTSPRECHER, B&O TEILEDIAGRAMM")
-part-diagram-150301-20.webp "ASTON MARTIN RAPIDE (2018) REDNER, FRAGEN TEILEDIAGRAMM")
-part-diagram-160000-c1.webp "ASTON MARTIN RAPIDE (2018) VAKUUMVERTEILUNG, ABLUFT TEILEDIAGRAMM")
-part-diagram-160200.webp "ASTON MARTIN RAPIDE (2018) VAKUUMVERTEILUNGS-SUBSYSTEM TEILEDIAGRAMM")
-part-diagram-170101.webp "ASTON MARTIN RAPIDE (2018) SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-170102-10.webp "ASTON MARTIN RAPIDE (2018) TAGFAHRLICHTER, AMR TEILEDIAGRAMM")
-part-diagram-170102-d1.webp "ASTON MARTIN RAPIDE (2018) SEITLICHE REPEATER TEILEDIAGRAMM")
-part-diagram-170105-d1.webp "ASTON MARTIN RAPIDE (2018) VORDERE SEITENMARKIERUNGEN TEILEDIAGRAMM")
-part-diagram-170202.webp "ASTON MARTIN RAPIDE (2018) HÖFLICHE BELEUCHTUNG TEILEDIAGRAMM")
-part-diagram-170301-d1.webp "ASTON MARTIN RAPIDE (2018) HOCHMONTIERTES BREMSLICHT TEILEDIAGRAMM")
-part-diagram-170301-d2.webp "ASTON MARTIN RAPIDE (2018) RÜCKLEUCHTEN TEILEDIAGRAMM")
-part-diagram-170305.webp "ASTON MARTIN RAPIDE (2018) SEITENMARKIERUNGEN HINTEN TEILEDIAGRAMM")
-part-diagram-170306-d1.webp "ASTON MARTIN RAPIDE (2018) RÜCKSTRAHLER TEILEDIAGRAMM")
-part-diagram-170308-d1.webp "ASTON MARTIN RAPIDE (2018) LIZENZIERTE PALTE-LAMPEN TEILEDIAGRAMM")
-part-diagram-17-0400-00.webp "ASTON MARTIN RAPIDE (2018) REGEN- UND TAGESLICHTSENSOR TEILEDIAGRAMM")
-part-diagram-170501.webp "ASTON MARTIN RAPIDE (2018) LICHTSCHALTER TEILEDIAGRAMM")
-part-diagram-180101-d1.webp "ASTON MARTIN RAPIDE (2018) VORDERER KABELBAUM, BIS 13MY TEILEDIAGRAMM")
-part-diagram-18-0101-d2.webp "ASTON MARTIN RAPIDE (2018) VORDERER KABELBAUM, 13MY IM TEILEDIAGRAMM")
-part-diagram-180101-d3.webp "ASTON MARTIN RAPIDE (2018) MOTORKABELBAUM TEILEDIAGRAMM")
-part-diagram-180102-d5.webp "ASTON MARTIN RAPIDE (2018) IP-KABELBAUM TEILEDIAGRAMM")
-part-diagram-180103.webp "ASTON MARTIN RAPIDE (2018) KÖRPERGESCHIRR TEILEDIAGRAMM")
-part-diagram-180103-d1.webp "ASTON MARTIN RAPIDE (2018) HECKKABELBAUM TEILEDIAGRAMM")
-part-diagram-180103-d4.webp "ASTON MARTIN RAPIDE (2018) TÜRGESCHIRR TEILEDIAGRAMM")
-part-diagram-180106-d1.webp "ASTON MARTIN RAPIDE (2018) SICHERUNGSTAFELN TEILEDIAGRAMM")
-part-diagram-180301-10.webp "ASTON MARTIN RAPIDE (2018) IP-SWITCHES TEILEDIAGRAMM")
-part-diagram-180301-20.webp "ASTON MARTIN RAPIDE (2018) MITTELKONSOLENSCHALTER TEILEDIAGRAMM")
-part-diagram-180302-30.webp "ASTON MARTIN RAPIDE (2018) MITTELKONSOLENSCHALTER, AMR TEILEDIAGRAMM")
-part-diagram-180401.webp "ASTON MARTIN RAPIDE (2018) HILFSSTECKDOSEN TEILEDIAGRAMM")
-part-diagram-190101.webp "ASTON MARTIN RAPIDE (2018) CAT 5-TRACKER TEILEDIAGRAMM")
-part-diagram-190101-d1.webp "ASTON MARTIN RAPIDE (2018) CAT 5 TRACKER, 14.5MY TEILEDIAGRAMM")
-part-diagram-190102-d1.webp "ASTON MARTIN RAPIDE (2018) ALARMSENSOREN TEILEDIAGRAMM")
-part-diagram-190103-d1.webp "ASTON MARTIN RAPIDE (2018) ALARMHUPEN & SIRENEN TEILEDIAGRAMM")
-part-diagram-190202.webp "ASTON MARTIN RAPIDE (2018) RKE TEILEDIAGRAMM")
-part-diagram-190600.webp "ASTON MARTIN RAPIDE (2018) SPRACHSTEUERUNGS-SUBSYSTEM TEILEDIAGRAMM")
-part-diagram-190701-01.webp "ASTON MARTIN RAPIDE (2018) NAVIGATIONSMODUL, 12MY IM TEILEDIAGRAMM")
-part-diagram-190701-d1.webp "ASTON MARTIN RAPIDE (2018) NAVIGATIONSMODUL, BIS ZU 12MY TEILEDIAGRAMM")
-part-diagram-190703-d1.webp "ASTON MARTIN RAPIDE (2018) TEILEDIAGRAMM DER NAVIGATIONSANZEIGE")
-part-diagram-190703-d2.webp "ASTON MARTIN RAPIDE (2018) NAVIGATIONSDISPLAY, GARMIN, 12MY TEILEDIAGRAMM")
-part-diagram-190706-d1.webp "ASTON MARTIN RAPIDE (2018) GPS-ANTENNE TEILEDIAGRAMM")
-part-diagram-190801.webp "ASTON MARTIN RAPIDE (2018) BLUETOOTH-MODUL TEILEDIAGRAMM")
-part-diagram-191001.webp "ASTON MARTIN RAPIDE (2018) MULTIFUNKTIONSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-191003.webp "ASTON MARTIN RAPIDE (2018) ZENTRALES ELEKTRONISCHES MODUL TEILEDIAGRAMM")
-part-diagram-191300-d2.webp "ASTON MARTIN RAPIDE (2018) TEILEDIAGRAMM FÜR RÜCKSITZ-ENTERTAINMENT")
-part-diagram-19-1800-02.webp "ASTON MARTIN RAPIDE (2018) AUTO-BOOT-LOCK-CONTROLLER TEILEDIAGRAMM")
-part-diagram-000101.webp "ASTON MARTIN RAPIDE (2018) AUßENETIKETTEN TEILEDIAGRAMM")
-part-diagram-000102.webp "ASTON MARTIN RAPIDE (2018) INNENETIKETTEN TEILEDIAGRAMM")
-part-diagram-000103.webp "ASTON MARTIN RAPIDE (2018) ETIKETTEN UNTER DER MOTORHAUBE TEILEDIAGRAMM")
-part-diagram-000200.webp "ASTON MARTIN RAPIDE (2018) TEILEDIAGRAMM FÜR WERKZEUGE UND NOTFALLAUSRÜSTUNG")
-part-diagram-000200-c1.webp "ASTON MARTIN RAPIDE (2018) WERKZEUGE & NOTFALLAUSRÜSTUNG, S TEILEDIAGRAMM")
-part-diagram-000200-c2.webp "ASTON MARTIN RAPIDE (2018) REIFEN-NOTFALLAUSRÜSTUNG TEILEDIAGRAMM")
-part-diagram-000205-b1.webp "ASTON MARTIN RAPIDE (2018) ERSTE-HILFE-KASTEN TEILEDIAGRAMM")
-part-diagram-000301-g4.webp "ASTON MARTIN RAPIDE (2018) BEDIENUNGSANLEITUNG TEILEDIAGRAMM")
-part-diagram-000301-g5.webp "ASTON MARTIN RAPIDE (2018) BESITZERHANDBUCH, S TEILEDIAGRAMM")
-part-diagram-010100-00.webp "ASTON MARTIN RAPIDE (2018) KÖRPER IN WEIß TEILEDIAGRAMM")
-part-diagram-010101-b1.webp "ASTON MARTIN RAPIDE (2018) DIAGRAMM DER UNTERBODENTEILE")
-part-diagram-010101-b2.webp "ASTON MARTIN RAPIDE (2018) UNTERBODEN, HINTERES TEILEDIAGRAMM")
-part-diagram-010102-b1.webp "ASTON MARTIN RAPIDE (2018) ARMATURENBRETT UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010102-b2.webp "ASTON MARTIN RAPIDE (2018) ARMATURENBRETT UND VERKLEIDUNG, S TEILEDIAGRAMM")
-part-diagram-010103-b1.webp "ASTON MARTIN RAPIDE (2018) DACH TEILEDIAGRAMM")
-part-diagram-010103-b2.webp "ASTON MARTIN RAPIDE (2018) OBERKÖRPERRAHMEN TEILEDIAGRAMM")
-part-diagram-010104-b1.webp "ASTON MARTIN RAPIDE (2018) KÖRPERSEITE TEILEDIAGRAMM")
-part-diagram-010106-b1.webp "ASTON MARTIN RAPIDE (2018) KAROSSERIEHECK TEILEDIAGRAMM")
-part-diagram-010106-b3.webp "ASTON MARTIN RAPIDE (2018) KAROSSERIE-HECK-VERBUNDWERKSTOFFE TEILEDIAGRAMM")
-part-diagram-010107-10.webp "ASTON MARTIN RAPIDE (2018) HINTERE UNTERSCHEIBE TEILEDIAGRAMM")
-part-diagram-010107-b1.webp "ASTON MARTIN RAPIDE (2018) HINTERRADKÄSTEN TEILEDIAGRAMM")
-part-diagram-010108-b1.webp "ASTON MARTIN RAPIDE (2018) ZUSATZTEILE TEILEDIAGRAMM")
-part-diagram-010108-b2.webp "ASTON MARTIN RAPIDE (2018) ZUSATZTEILE, S TEILEDIAGRAMM")
-part-diagram-010201-b1.webp "ASTON MARTIN RAPIDE (2018) VORDERE STRUKTUR TEILEDIAGRAMM")
-part-diagram-010201-b2.webp "ASTON MARTIN RAPIDE (2018) FRONTSTRUKTUR, S TEILEDIAGRAMM")
-part-diagram-010202-b1.webp "ASTON MARTIN RAPIDE (2018) GITTERÖFFNUNGSPLATTE TEILEDIAGRAMM")
-part-diagram-010202-b2.webp "ASTON MARTIN RAPIDE (2018) KÜHLERGRILL-ÖFFNUNGSPLATTE, S TEILEDIAGRAMM")
-part-diagram-010203.webp "ASTON MARTIN RAPIDE (2018) VORDERFLÜGEL, S TEILEDIAGRAMM")
-part-diagram-010203-b1.webp "ASTON MARTIN RAPIDE (2018) VORDERE KOTFLÜGEL TEILEDIAGRAMM")
-part-diagram-010204-b1.webp "ASTON MARTIN RAPIDE (2018) VORDERRADKÄSTEN TEILEDIAGRAMM")
-part-diagram-010205-10.webp "ASTON MARTIN RAPIDE (2018) MOTORHAUBE UND SCHARNIERE, AMR TEILEDIAGRAMM")
-part-diagram-010205-b1.webp "ASTON MARTIN RAPIDE (2018) MOTORHAUBE UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-010205-b2.webp "ASTON MARTIN RAPIDE (2018) MOTORHAUBE UND SCHARNIERE, S TEILEDIAGRAMM")
-part-diagram-010207-b1.webp "ASTON MARTIN RAPIDE (2018) VORDERER UNTERSCHUTZ TEILEDIAGRAMM")
-part-diagram-010207-b2.webp "ASTON MARTIN RAPIDE (2018) VORDERER UNTERSCHUTZ, S TEILEDIAGRAMM")
-part-diagram-010301-b1.webp "ASTON MARTIN RAPIDE (2018) MONTAGE DER VORDERTÜR TEILEDIAGRAMM")
-part-diagram-010301-g1.webp "ASTON MARTIN RAPIDE (2018) TEILEDIAGRAMM FÜR DIE SCHARNIERBAUGRUPPE DER VORDERTÜR")
-part-diagram-010302-b1.webp "ASTON MARTIN RAPIDE (2018) HINTERE TÜRBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-010302-g1.webp "ASTON MARTIN RAPIDE (2018) TEILEDIAGRAMM FÜR DIE SCHARNIERBAUGRUPPE DER HINTEREN TÜR")
-part-diagram-010303-b1.webp "ASTON MARTIN RAPIDE (2018) TEILEDIAGRAMM DER HECKKLAPPENBAUGRUPPE")
-part-diagram-010501-b1.webp "ASTON MARTIN RAPIDE (2018) HAUPTBODENVERKLEIDUNG, LHD TEILEDIAGRAMM")
-part-diagram-010501-b2.webp "ASTON MARTIN RAPIDE (2018) HAUPTBODENVERKLEIDUNG, RHD TEILEDIAGRAMM")
-part-diagram-010502-b2.webp "ASTON MARTIN RAPIDE (2018) UNTERE MOTORHAUBENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010503-b1.webp "ASTON MARTIN RAPIDE (2018) TEILEDIAGRAMM FÜR DACHHIMMELBAUGRUPPE")
-part-diagram-010503-b10.webp "ASTON MARTIN RAPIDE (2018) B-SÄULENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010503-b11.webp "ASTON MARTIN RAPIDE (2018) EINE SÄULENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010503-b15.webp "ASTON MARTIN RAPIDE (2018) HECKVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010503-b3.webp "ASTON MARTIN RAPIDE (2018) VORDERE KOPFVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010503-b3a.webp "ASTON MARTIN RAPIDE (2018) VORDERE KOPFVERKLEIDUNG, S TEILEDIAGRAMM")
-part-diagram-010503-b4.webp "ASTON MARTIN RAPIDE (2018) D-SÄULENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010504-b1.webp "ASTON MARTIN RAPIDE (2018) SONNENBLENDEN TEILEDIAGRAMM")
-part-diagram-010505-b1.webp "ASTON MARTIN RAPIDE (2018) VORDERTÜRVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010505-b4.webp "ASTON MARTIN RAPIDE (2018) VORDERTÜRGRIFF TEILEDIAGRAMM")
-part-diagram-010506-b1.webp "ASTON MARTIN RAPIDE (2018) VERKLEIDUNG DER HINTEREN TÜR TEILEDIAGRAMM")
-part-diagram-010507-b1.webp "ASTON MARTIN RAPIDE (2018) VERKLEIDUNG DES HINTEREN VIERTELS TEILEDIAGRAMM")
-part-diagram-010507-b2.webp "ASTON MARTIN RAPIDE (2018) C-SÄULENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010508-b2.webp "ASTON MARTIN RAPIDE (2018) HUTABLAGENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010508-b3.webp "ASTON MARTIN RAPIDE (2018) LADERAUMVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010509-b1.webp "ASTON MARTIN RAPIDE (2018) HECKKLAPPENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010601-b1.webp "ASTON MARTIN RAPIDE (2018) MOTORRAUMVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010601-b6.webp "ASTON MARTIN RAPIDE (2018) ANTI-CAN-SOUND-PADS TEILEDIAGRAMM")
-part-diagram-010601-b8.webp "ASTON MARTIN RAPIDE (2018) SCHALLDÄMMUNG VORNE TEILEDIAGRAMM")
-part-diagram-010601-b8-2.webp "ASTON MARTIN RAPIDE (2018) GERÄUSCHDÄMMUNG HINTEN TEILEDIAGRAMM")
-part-diagram-010702-b1.webp "ASTON MARTIN RAPIDE (2018) DYNAMISCHE DICHTUNGSSTREIFEN TEILEDIAGRAMM")
-part-diagram-010703-b1.webp "ASTON MARTIN RAPIDE (2018) WEICHE ABDICHTUNG TEILEDIAGRAMM")
-part-diagram-010706.webp "ASTON MARTIN RAPIDE (2018) PLENUMABDECKUNG TEILEDIAGRAMM")
-part-diagram-010707-b1.webp "ASTON MARTIN RAPIDE (2018) TÜRWASSERSCHUTZ TEILEDIAGRAMM")
-part-diagram-010801-10.webp "ASTON MARTIN RAPIDE (2018) KÜHLERGRILL, AMR TEILEDIAGRAMM")
-part-diagram-010801-b1.webp "ASTON MARTIN RAPIDE (2018) KÜHLERGRILL TEILEDIAGRAMM")
-part-diagram-010801-b2.webp "ASTON MARTIN RAPIDE (2018) KÜHLERGRILL, S TEILEDIAGRAMM")
-part-diagram-010802-10.webp "ASTON MARTIN RAPIDE (2018) FRONTENDVERKLEIDUNG, AMR TEILEDIAGRAMM")
-part-diagram-010802-b1.webp "ASTON MARTIN RAPIDE (2018) FRONTENDVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010803-10.webp "ASTON MARTIN RAPIDE (2018) HECKSPOILER, AMR TEILEDIAGRAMM")
-part-diagram-010803-b1.webp "ASTON MARTIN RAPIDE (2018) TÜRVERKLEIDUNG HINTEN TEILEDIAGRAMM")
-part-diagram-010805-10.webp "ASTON MARTIN RAPIDE (2018) SCHWELLERAPPLIKATION, AMR TEILEDIAGRAMM")
-part-diagram-010805-b1.webp "ASTON MARTIN RAPIDE (2018) KAROSSERIESEITENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-010805-b2.webp "ASTON MARTIN RAPIDE (2018) SCHWELLERAPPLIKATION TEILEDIAGRAMM")
-part-diagram-010806-b1.webp "ASTON MARTIN RAPIDE (2018) TEILEDIAGRAMM FÜR DIE HECKVERKLEIDUNG")
-part-diagram-010807-b1.webp "ASTON MARTIN RAPIDE (2018) TEILEDIAGRAMM MIT KENNZEICHEN")
-part-diagram-010812-02.webp "ASTON MARTIN RAPIDE (2018) BLATTSCHIRM TEILEDIAGRAMM")
-part-diagram-010901.webp "ASTON MARTIN RAPIDE (2018) INNENSPIEGEL TEILEDIAGRAMM")
-part-diagram-010904-b2.webp "ASTON MARTIN RAPIDE (2018) AUßENRÜCKSPIEGEL TEILEDIAGRAMM")
