aston martin rapide (2019) zubehörantrieb teilediagramm

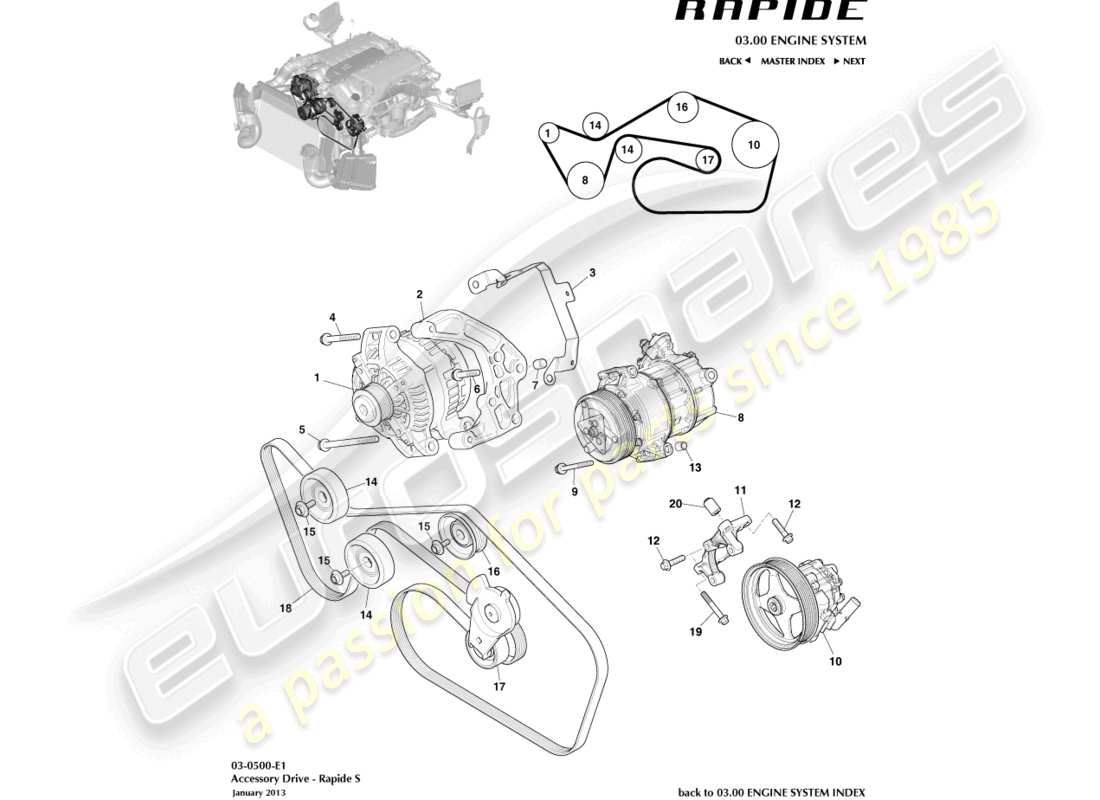

03-0500-E1 - Zubehörantrieb

Aston Martin Rapide (2019) Accessory Drive Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
                                  #
                                  Artikelnummer
                                  Beschreibung
                                  Schlüssel
                                  Preis
                                  # 1
                                  MPN: 8D33-10300-AA
                                  Generatorbaugruppe, 200A
                                  aus £847,13
                                  aus £847,13
                                  ALTERNATOR-200A Genuine Aston Martin – Neu auf Lager
                                  # 2
                                  MPN: 8G43-10239-CA
                                  HALTERUNGSBAUGRUPPE, LICHTMASCHINENMONTAGE
                                  HALTERUNGSBAUGRUPPE, LICHTMASCHINENMONTAGE Genuine Aston Martin – Neu (bestellen)
                                  # 3
                                  MPN: FD33-14W163-AA
                                  HALTERUNG, LICHTMASCHINEN-KABELSTÜTZE
                                  aus £25,03
                                  aus £25,03
                                  HALTERUNG, LICHTMASCHINEN-KABELSTÜTZE Genuine Aston Martin – Neu (bestellen)
                                  # 4
                                  MPN: 700140
                                  BOLZEN UND Scheibe, M10X97.5
                                  aus £23,75
                                  aus £23,75
                                  BOLZEN UND Scheibe, M10X97.5 Genuine Aston Martin – Neu (bestellen)
                                  # 5
                                  MPN: 704079
                                  BOLZEN, M10X150, HEX FLG HD
                                  aus £4,88
                                  aus £4,88
                                  BOLZEN, M10X150, HEX-FLANSCH HD Genuine Aston Martin – Neu (bestellen)
                                  # 6
                                  MPN: 703692
                                  BOLZEN, M10X45
                                  aus £13,13
                                  aus £13,13
                                  BOLZEN M10X45 HF 8 Genuine Aston Martin – Neu (bestellen)
                                  # 7
                                  MPN: 697759
                                  DÜBEL, HOHL, 14X17.5
                                  PIN 14X17.5, HOHLDÜBEL Genuine Aston Martin – Neu (bestellen)
                                  # 8
                                  MPN: AD43-19D629-AA
                                  KOMPRESSOR, KLIMAANLAGE
                                  Bis zu 17MY
                                  aus £620,37
                                  aus £620,37
                                  KOMPRESSOR, KLIMAANLAGE Genuine Aston Martin – Neu (bestellen)
                                  # 8
                                  MPN: HD23-19D629-AA
                                  KOMPRESSOR, KLIMAANLAGE
                                  Von 17MY
                                  aus £819,82
                                  aus £819,82
                                  KOMPRESSOR, KLIMAANLAGE Genuine Aston Martin – Neu (bestellen)
                                  # 9
                                  MPN: 702557
                                  BOLZEN, M8X100
                                  aus £14,69
                                  aus £14,69
                                  BOLZEN M8 X 100 Genuine Aston Martin – Neu (bestellen)
                                  # 10
                                  MPN: DG43-3A696-AA
                                  PUMPEN- UND RIEMENSCHEIBENBAUGRUPPE, SERVOLENKUNG
                                  Bis zu 15MY
                                  aus £2.092,89
                                  aus £2.092,89
                                  PUMPE UND RIEMENSCHEIBE, PAS Genuine Aston Martin – Neu (bestellen)
                                  # 10
                                  MPN: FD43-3A696-AA
                                  PUMPEN- UND RIEMENSCHEIBENBAUGRUPPE, SERVOLENKUNG
                                  Von 15MY
                                  aus £823,15
                                  aus £823,15
                                  PUMPE UND RIEMENSCHEIBE, PAS Genuine Aston Martin – Neu (bestellen)
                                  # 11
                                  MPN: ED23-3K738-AB
                                  STÜTZHALTERUNG, PAS-PUMPE
                                  Bis zu 15MY
                                  aus £108,08
                                  aus £108,08
                                  STÜTZHALTERUNG, PAS-PUMPE Genuine Aston Martin – Neu (bestellen)
                                  # 11
                                  MPN: FD43-3K738-AB
                                  STÜTZHALTERUNG, PAS-PUMPE
                                  Von 15MY
                                  STÜTZHALTERUNG, PAS-PUMPE Genuine Aston Martin – Neu (bestellen)
                                  # 12
                                  MPN: 707752
                                  BOLZEN, M8X35MM
                                  aus £0,68
                                  aus £0,68
                                  Dieses Teil ersetzt die Teilenummer W702503-S301
                                  SCHRAUBE M8X35 SECHSKANTFLANSCH HD Genuine Aston Martin – Neu (bestellen)
                                  # 13
                                  MPN: 702859
                                  STIFT
                                  aus £5,56
                                  aus £5,56
                                  Stift, Positionierung des Klimakompressors Genuine Aston Martin – Neu (bestellen)
                                  # 14
                                  MPN: 1R12-05-10488
                                  Riemenscheibe, Motorspannrolle
                                  aus £22,83
                                  aus £22,83
                                  Umlenkrolle Genuine Aston Martin – Neu auf Lager
                                  # 15
                                  MPN: 703702
                                  BOLZEN, M8X1.25X24.5, HEX-FLANSCH HD
                                  Ersetzung
                                  Ersetzung
                                  Genuine Aston Martin (nicht mehr bestellbar)
                                  # 16
                                  MPN: 1R12-05-10530
                                  Umlenkrolle, gerillt
                                  aus £26,27
                                  aus £26,27
                                  Umlenkrolle gerillt Genuine Aston Martin – Neu (bestellen)
                                  # 17
                                  MPN: 05-85368
                                  SPANNER, ANTRIEBSRIEMEN
                                  aus £158,66
                                  aus £158,66
                                  SPANNER-ANTRIEBSRIEMEN Genuine Aston Martin – Neu (bestellen)
                                  # 18
                                  MPN: ED23-8620-AA
                                  ANTRIEBSRIEMEN, FEAD
                                  aus £52,36
                                  aus £52,36
                                  Dieses Teil ersetzt die Teilenummer 4G4E-8620-AA
                                  ANTRIEBSRIEMEN Genuine Aston Martin – Neu auf Lager
                                  # 19
                                  MPN: 703193
                                  BOLZEN, M8X55MM
                                  aus £0,47
                                  aus £0,47
                                  BOLZEN M8X55 SECHSKANTFLANSCH 8 Genuine Aston Martin – Neu (bestellen)
                                  # 20
                                  MPN: ED23-592072-AA
                                  ABSTANDSHALTER-BAUGRUPPE
                                  Bis zu 15MY
                                  aus £54,57
                                  aus £54,57
                                  ABSTANDSHALTER-BAUGRUPPE Genuine Aston Martin – Neu (bestellen)
