5.3 - Hintere Bremsen

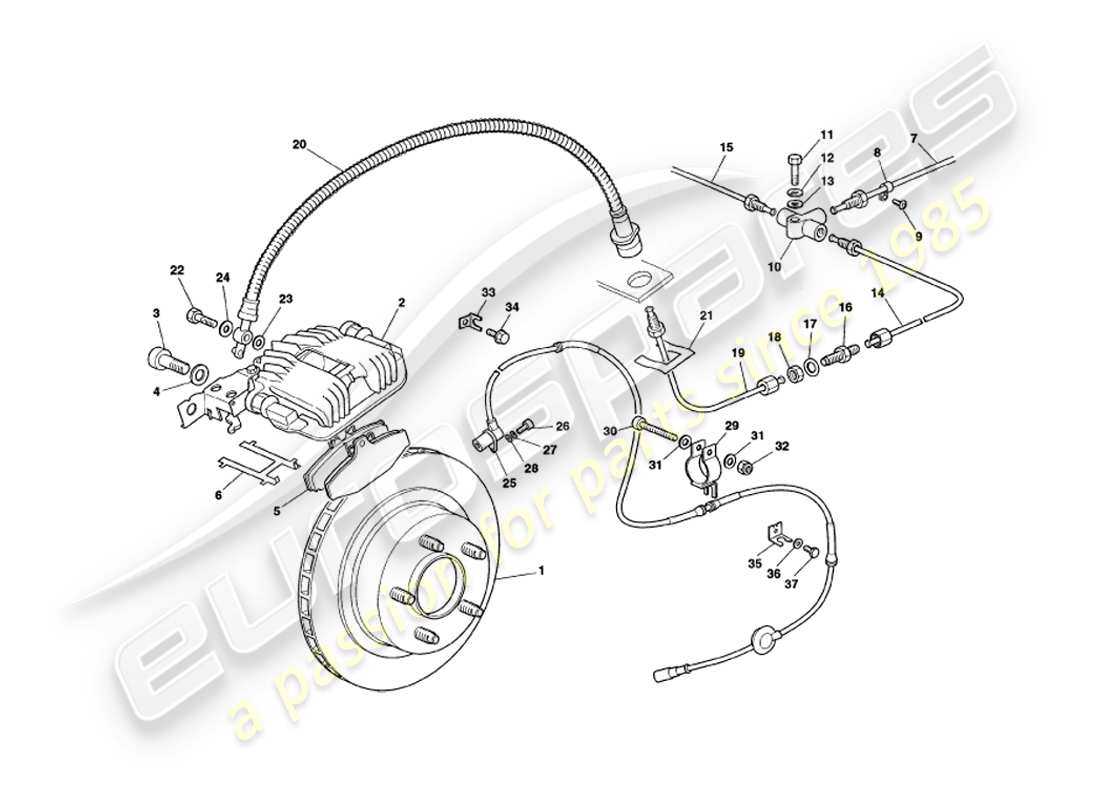

Aston Martin V8 Coupe (1999) Rear Brakes Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 28-72972
HINTERE BREMSSCHEIBE
aus £635,64
aus £635,64
# 2
MPN: 28-72970
Bremssattel, hinten, rechts
# 2
MPN: 28-72971
Bremssattel, hinten, links
# 3
MPN: 696605
KAPPENSCHRAUBE, M12X25
Bremssattel befestigen
aus £3,22
aus £3,22
# 4
MPN: 692059
Scheibe, EINFACH, M12
Bremssattel befestigen
aus £0,47
aus £0,47
# 5
MPN: 28-74853
HINTERES PAD-KIT
aus £604,47
aus £604,47
# 6
MPN: 28-74248
PAD-FEDER, (H-SHIM)
aus £25,88
aus £25,88
# 7
MPN: 33-72870
Bremsleitungsbaugruppe, Schlauch von vorne nach hinten
# 8
MPN: 691910
P-CLIP
Rohr von vorne nach hinten
aus £0,47
aus £0,47
# 9
MPN: 627-000-0604
SCHRAUBE, NR.6X 1/2
Am Chassis befestigen
aus £0,47
aus £0,47
# 10
MPN: 33-11493
T-STÜCK
aus £12,35
aus £12,35
# 11
MPN: 692146
SCHRAUBE, M6X20
T-Stück zum Körper
aus £1,16
aus £1,16
# 12
MPN: 692046
Scheibe, FEDER, M6
T-Stück zum Körper
aus £0,47
aus £0,47
# 13
MPN: 692056
Scheibe, EINFACH, M6
T-Stück zum Körper
aus £0,47
aus £0,47
# 14
MPN: 33-72872
Bremsleitungsbaugruppe, hinten, rechts
# 15
MPN: 33-72874
Bremsleitungsbaugruppe, hinten, links
# 16
MPN: 33-11492
DOPPELENDE VEREINIGUNG
Hintere Viertelverkleidungen
aus £6,16
aus £6,16
# 17
MPN: 692068
Scheibe, RÜTTERFEST, M10
D/E-Gewerkschaftsanschluss
aus £0,47
aus £0,47
# 18
MPN: 33-11490
Nuss, M10
D/E-Gewerkschaftsanschluss
# 19
MPN: 33-72876
Bremsleitungsbaugruppe, Anschluss an den hinteren Schlauch
# 20
MPN: 33-74236
SCHLAUCH, HINTERRADBREMSE
aus £75,46
aus £75,46
# 21
MPN: 33-72888
CLIP, BREMSSCHLAUCH
aus £6,60
aus £6,60
# 22
MPN: 33-51829
BOLZEN, BANJO
Hinterer Schlauch zum Bremssattel
aus £6,19
aus £6,19
# 23
MPN: 095-033-0161
Scheibe, KUPFER
Hinterer Schlauch zum Bremssattel
# 24
MPN: 698082
Scheibe, KUPFER
Hinterer Schlauch zum Bremssattel
aus £1,53
aus £1,53
# 25
MPN: 90-70456
Geschwindigkeitssensor hinten
# 26
MPN: 694211
KAPPENSCHRAUBE, M6X16
Geschwindigkeitssensor an Montagehalterung
aus £0,87
aus £0,87
# 27
MPN: 692046
Scheibe, FEDER, M6
Geschwindigkeitssensor an Montagehalterung
aus £0,47
aus £0,47
# 28
MPN: 692056
Scheibe, EINFACH, M6
Geschwindigkeitssensor an Montagehalterung
aus £0,47
aus £0,47
# 29
MPN: 90-73141
HALTER, ABS-TÜLLE, HINTEN LÄNGS
aus £22,23
aus £22,23
# 30
MPN: 696369
KAPPENSCHRAUBE, M5X40
Tüllenhalter
aus £1,17
aus £1,17
# 31
MPN: 692055
Scheibe, EINFACH, M5
Tüllenhalter
aus £0,47
aus £0,47
# 32
MPN: 692800
NUT, NYLOC, M5
Tüllenhalter
aus £0,47
aus £0,47
# 33
MPN: 90-73408
CLIP, ABS-KABEL
aus £3,21
aus £3,21
# 34
MPN: 695562
SCHRAUBE, FLG, M6X10
Clip-Befestigung
aus £0,87
aus £0,87
# 35
MPN: 90-53905
HALTERUNG, KABELHALTERUNG
aus £4,18
aus £4,18
# 36
MPN: 692046
Scheibe, FEDER, M6
Halterung befestigen
aus £0,47
aus £0,47
# 37
MPN: 693220
BOLZEN, M6X12
Halterung befestigen
aus £0,47
aus £0,47
# 37
MPN: 28-74239
ÜBERHOLUNGSSATZ FÜR HINTEREN BREMSSATTELSTIFT
aus £57,13
aus £57,13
