7.3A - Karosserieteile

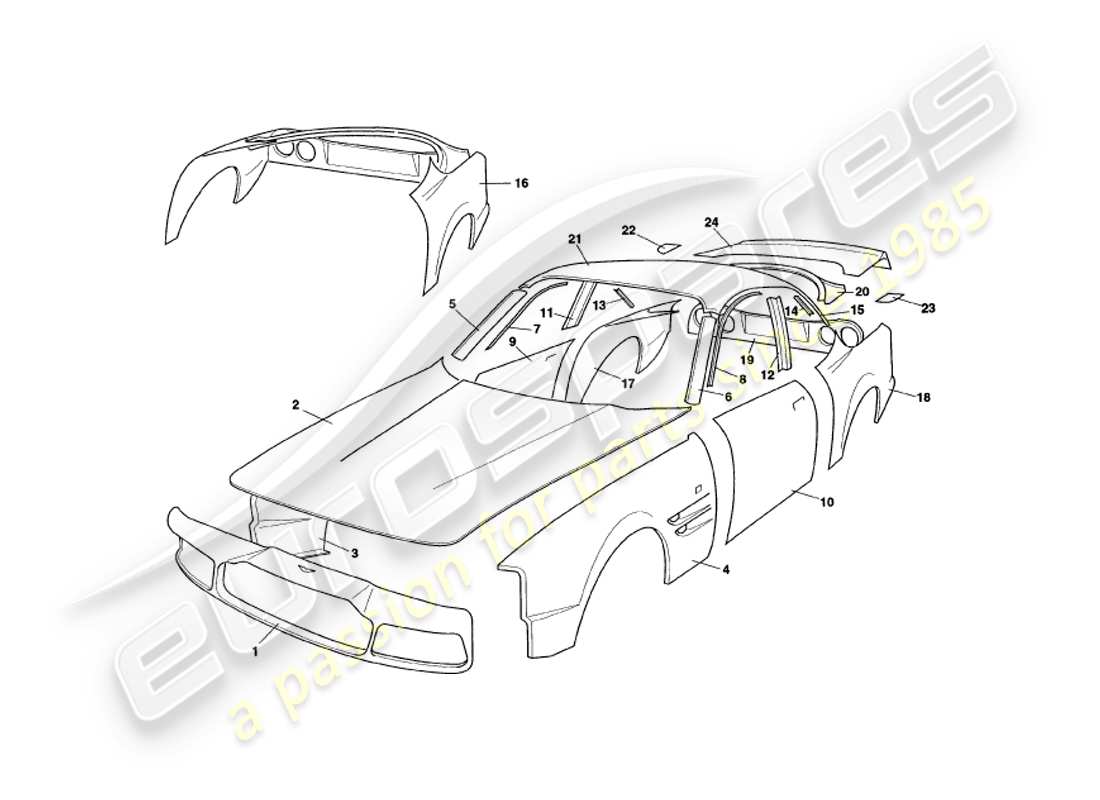

Aston Martin V8 Coupe (1999) Body Panels Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# -
MPN: 62-55921
VORDERSEITE, KOMPLETT
# 1
MPN: 62-74177
MONTAGE DES NASEPANELS
aus £3.760,35
aus £3.760,35
# -
-
VERTEILERPLATTEN-BAUGRUPPE, VORDERES BASEPANEL
# -
-
SCHRAUBE, FLG, M6X12
Nasenblech zum Fahrgestell/Spreizer
# -
-
MUTTER, LUG, M6
Nasenblech zum Fahrgestell/Spreizer
# -
-
EVODE MULTI-SEAL
Nasenblech zum Fahrgestell/Spreizer
# 2
MPN: 64-55931
Motorhaubenverkleidung
# 3
MPN: 62-55922
VORDERE Kotflügelbaugruppe, rechts
aus £4.099,30
aus £4.099,30
# 4
MPN: 62-55923
VORDERE Kotflügelbaugruppe, links
aus £4.099,30
aus £4.099,30
# -
-
ABLAUFROHR, FRONTFLÜGEL
# -
-
BEFESTIGUNGSWINKEL, FRONTFLÜGELHALTERUNG
# 5
MPN: 62-50196
Ein Beitrag, RH
aus £48,50
aus £48,50
# 6
MPN: 62-50197
Ein Beitrag, LH
aus £48,50
aus £48,50
# 7
MPN: 62-53548
FINISHER, CANTRAIL, VORNE, RECHTS
Hergestellt aus 62-53548R
# 8
MPN: 62-53549
FINISHER, CANTRAIL, VORNE, LINKS
Hergestellt aus 62-53548R
# -
-
PACKUNGSSTREIFEN, KANTSCHIENE
# 9
MPN: 65-60470
TÜRHAUTBAUGRUPPE, RECHTS
Bis zu (V)79044
aus £1.349,66
aus £1.349,66
# 9
MPN: 65-74494
TÜRHAUTBAUGRUPPE, RECHTS
Von (V)79045 exkl. 79074 bis (V)79079
aus £1.584,38
aus £1.584,38
# -
-
TÜRHAUTVERKLEIDUNG, RECHTS
Von (V)79080 + 79074
# 10
MPN: 65-60471
TÜRHAUTBAUGRUPPE, LINKS
Bis zu (V)79044
aus £1.349,66
aus £1.349,66
# 10
MPN: 65-74495
TÜRHAUTBAUGRUPPE, LINKS
Von (V)79045 exkl. 79074 bis (V)79079
# -
-
TÜRHAUTVERKLEIDUNG, LINKS
Von (V)79080 + 79074
# 11
MPN: 62-72359
B'-Post, RH
Hergestellt aus 62-50198R
# 12
MPN: 62-72360
B-Pfosten, links
Hergestellt aus 62-50198R
# 13
MPN: 62-53550
FINISHER, CANTRAIL, HINTEN, RECHTS
Hergestellt aus 62-53550R
# 14
MPN: 62-53551
FINISHER, CANTRAIL, HINTEN, LINKS
Hergestellt aus 62-53550R
# 15
MPN: 62-50200
C'-Post, RH
# 15
MPN: 62-50201
C'-Pfosten, links
# 16
MPN: 62-55926
HECKBAUGRUPPE, KOMPLETT
# 17
MPN: 62-55924
HECKFLÜGELBAUGRUPPE, RECHTS
aus £1.860,11
aus £1.860,11
# 18
MPN: 62-55925
HECKFLÜGELBAUGRUPPE, LINKS
aus £1.860,11
aus £1.860,11
# 19
MPN: 62-71069
RÜCKWAND
aus £722,72
aus £722,72
# 20
MPN: 62-72361
SATTELLEISTE
aus £405,44
aus £405,44
# 21
MPN: 62-50190
DACHPLATTE
# 21
MPN: 62-52950
DACHPLATTEN, C/WA- UND C-PFOSTEN
aus £1.971,64
aus £1.971,64
# 22
MPN: 68-50202
KRAFTSTOFFKLAPPE, RECHTS
# 23
MPN: 68-50203
KRAFTSTOFFKLAPPE, LINKS
# 24
MPN: 67-71073
Außenhautverkleidung des Kofferraumdeckels
# -
-
NIET, 1/8 X 3/8 CSK, MASSIVES ALUMINIUM
# -
-
POP-NIET, 1/8 X 5/16
# -
-
POP-NIET, 3.2X8.5 GESCHLOSSENES ENDE
# -
-
SCHRAUBE, NEIN 4 X 1/2
# -
-
Abdeckband (rot) 1 1/2
# -
-
DURALAC-GELENKMASCHINE
# -
-
DICHTMITTEL, TEROSTAT
