aston martin v8 coupe (2000) handbremse teilediagramm

5.4 - Handbremse

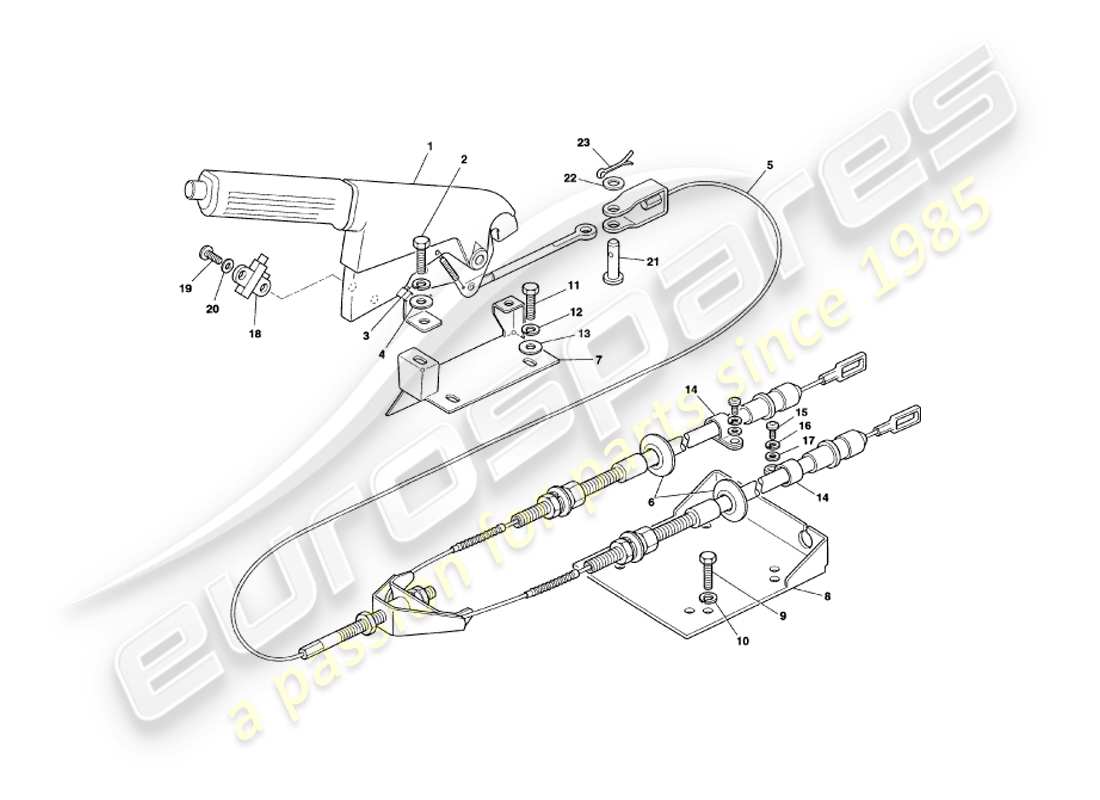

Aston Martin V8 Coupe (2000) Handbrake Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
                    #
                    Artikelnummer
                    Beschreibung
                    Preis
                    # 0
                    MPN: 30-70702
                    Handbremsen-Baugruppe, getrimmt
                    # 1
                    MPN: 30-70706
                    HANDBREMSENBAUGRUPPE
                    aus £444,97
                    aus £444,97
                    # 2
                    MPN: 692089
                    SCHRAUBE, M8X16
                    Handbremse zur Unterstützung
                    aus £0,47
                    aus £0,47
                    # 3
                    MPN: 692047
                    Scheibe, FEDER, M8
                    Handbremse zur Unterstützung
                    aus £0,47
                    aus £0,47
                    # 4
                    MPN: 119471
                    Scheibe, EINFACH, 5/16
                    Handbremse zur Unterstützung
                    # 5
                    MPN: 30-70707
                    KABELBAUGRUPPE, HANDBREMSE
                    H-
                    aus £207,96
                    aus £207,96
                    # -
                    -
                    LOCTITE 270, STUDLOC
                    # 6
                    MPN: 692665
                    TÜLLE, 3/8 X 1
                    aus £1,20
                    aus £1,20
                    # 7
                    MPN: 30-55696
                    HANDBREMSHALTERBAUGRUPPE
                    Rechtslenker
                    aus £71,10
                    aus £71,10
                    # 7
                    MPN: 30-55710
                    HANDBREMSHALTERBAUGRUPPE
                    Linkslenker
                    aus £93,03
                    aus £93,03
                    # 8
                    MPN: 30-55445
                    GRUNDPLATTE
                    aus £46,07
                    aus £46,07
                    # 9
                    MPN: 692089
                    SCHRAUBE, M8X16
                    Grundplatte anbringen
                    aus £0,47
                    aus £0,47
                    # 10
                    MPN: 692047
                    Scheibe, FEDER, M8
                    Grundplatte anbringen
                    aus £0,47
                    aus £0,47
                    # 11
                    MPN: 692089
                    SCHRAUBE, M8X16
                    Handbremsenhalterung anbringen
                    aus £0,47
                    aus £0,47
                    # 12
                    MPN: 692047
                    Scheibe, FEDER, M8
                    Handbremsenhalterung anbringen
                    aus £0,47
                    aus £0,47
                    # 13
                    MPN: 119471
                    Scheibe, EINFACH, 5/16
                    Handbremsenhalterung anbringen
                    # 14
                    MPN: 692208
                    P-CLIP, 1/2 NYLON
                    Handbremsseil befestigen
                    aus £0,47
                    aus £0,47
                    # 15
                    MPN: 692210
                    SCHRAUBE, PAN HD, M4X12
                    Handbremsseil befestigen
                    aus £0,47
                    aus £0,47
                    # 16
                    MPN: 692064
                    Scheibe, RÜTTERFEST, M4
                    Handbremsseil befestigen
                    aus £0,47
                    aus £0,47
                    # 17
                    MPN: 692054
                    Scheibe, EINFACH, M4
                    Handbremsseil befestigen
                    aus £0,47
                    aus £0,47
                    # 18
                    MPN: 37-50698
                    SCHALTER, HANDBREMSE
                    aus £17,30
                    aus £17,30
                    # 19
                    MPN: 692126
                    SCHRAUBE, M4X8
                    Handbremsschalter auf Handbremse
                    aus £0,47
                    aus £0,47
                    # 20
                    MPN: 692054
                    Scheibe, EINFACH, M4
                    Handbremsschalter auf Handbremse
                    aus £0,47
                    aus £0,47
                    # 21
                    MPN: 020-030-0130
                    PIVOT PIN
                    aus £13,09
                    aus £13,09
                    # 23
                    MPN: 119520
                    Splint, 1/16 X 1/2
                    aus £2.055,07
                    aus £2.055,07
