7.2B - Chassisplatten

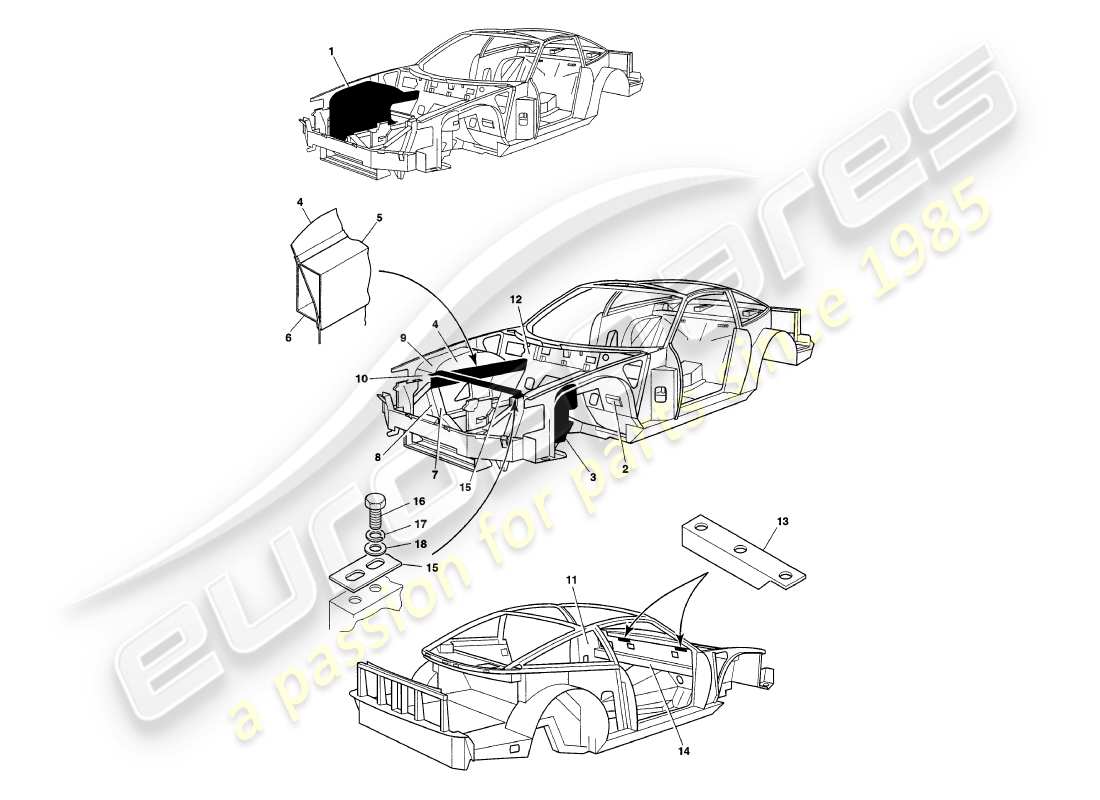

Aston Martin V8 Coupe (2000) Chassis Panels Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
We recommend viewing this page in landscape orientation for the best experience
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 20-70988
Radlaufbaugruppe, rechts
Bis zu (V)79079 exkl. 79074
# 1
MPN: 20-66046
Radlaufbaugruppe, rechts
Von (V)79080 + 79074
# 1
MPN: 20-70989
Radlaufbaugruppe, links
Bis zu (V)79079 exkl. 79074
# 1
MPN: 20-66047
Radlaufbaugruppe, links
Von (V)79080 + 79074
# 2
MPN: 20-55109
TASCHENBAUGRUPPE, ABS-MODULATOR
aus £26,03
aus £26,03
# 3
MPN: 20-70506
Vorderer Federturm
Bis zu (V)79079 exkl. 79074
# 3
MPN: 20-66044
Vorderer Federturm
Von (V)79080 + 79074
# 4
MPN: 20-51468
Radkasten-Panel-Baugruppe, rechts
aus £122,00
aus £122,00
# 4
MPN: 20-51469
Radkastenverkleidungsbaugruppe, links
aus £122,00
aus £122,00
# 5
MPN: 20-51820
INNERE ABSCHNITTBAUGRUPPE, VORNE OBEN LÄNGSLICH, RECHTS
aus £64,04
aus £64,04
# 5
MPN: 20-51821
INNENTEILBAUGRUPPE, VORNE OBEN LÄNGSLÄNGE, LINKS
aus £64,04
aus £64,04
# 6
MPN: 20-51822
ÄUSSERER ABSCHNITT, VORNE OBEN LÄNGSLICH, RECHTS
aus £47,76
aus £47,76
# 6
MPN: 20-51823
ÄUSSERER ABSCHNITT, VORDERSEITE OBEN LÄNGSLICH, LINKS
aus £47,76
aus £47,76
# 7
MPN: 20-62302
INNERE ABSCHNITT-BAUGRUPPE, VORDERES VERTIKALES MITGLIED, RECHTS
aus £16,75
aus £16,75
# 7
MPN: 20-62303
INNERE ABSCHNITTBAUGRUPPE, VORDERES VERTIKALES TRÄGER, LINKS
aus £16,75
aus £16,75
# 8
MPN: 20-10020
ÄUSSERER ABSCHNITT, VORDERES VERTIKALES TRÄGER, RECHTS
aus £38,87
aus £38,87
# 8
MPN: 20-10021
ÄUSSERER ABSCHNITT, VORDERES VERTIKALES TRÄGER, LINKS
aus £9,56
aus £9,56
# 9
MPN: 20-73514
Spritzschutz, vorderer Radkasten, rechts
# 9
MPN: 20-73515
Spritzschutz, vorderer Radkasten, links
# 10
MPN: 20-73902
VERTIKALE PANEL-BAUGRUPPE, VORDERRAD, RECHTS
aus £31,38
aus £31,38
# 10
MPN: 20-73903
VERTIKALE PANEL-BAUGRUPPE, VORDERRAD, LINKS
aus £127,15
aus £127,15
# 11
MPN: 20-72610
Eine innere Pfostenbaugruppe, rechts
# 11
MPN: 20-72611
Eine innere Pfostenbaugruppe, links
# 12
MPN: 20-71162
VORDERE SCHOTT-BAUGRUPPE
aus £298,92
aus £298,92
# 13
MPN: 20-62546
Verstärkungswinkelbaugruppe
# 14
MPN: 20-71164
Querträger-Panel-Baugruppe, vordere Trennwand
aus £233,12
aus £233,12
# 15
MPN: 20-64704
Querträger-Baugruppe, vorne oben
Bis zu (V)79069
aus £286,63
aus £286,63
# 15
MPN: 20-66301
Querträger-Baugruppe, vorne oben
Von (V)79070
aus £614,03
aus £614,03
# 16
MPN: 692087
SCHRAUBE, M8X20
# 17
MPN: 692047
Scheibe, FEDER, M8
aus £0,47
aus £0,47
# 18
MPN: 694597
Scheibe, M8X25X3
aus £2,11
aus £2,11
# -
-
TANNENBAUM-KNOPF, M4
Ausstanzen unbenutzter Schweißmuttern
# -
-
TANNENBAUM-KNOPF, M5
Ausstanzen unbenutzter Schweißmuttern
# -
-
TANNENBAUM-KNOPF, M6
Ausstanzen unbenutzter Schweißmuttern
# -
-
TANNENBAUM-KNOPF, M8
Ausstanzen unbenutzter Schweißmuttern
