aston martin v8 coupe (2000) kraftstoffeinfüllklappe teilediagramm

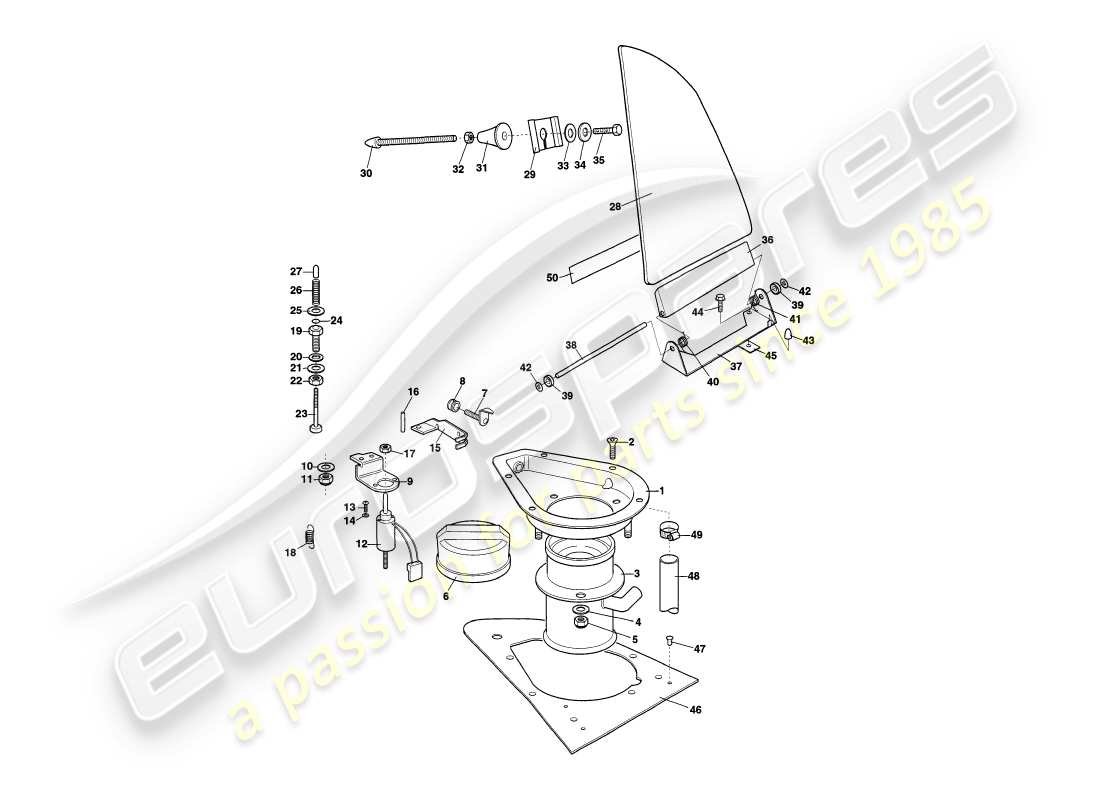

7.3B - KRAFTSTOFFEINFÜLLKLAPPE

Aston Martin V8 Coupe (2000) Fuel Filler Flaps Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
We recommend viewing this page in landscape orientation for the best experience
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
                                                                #
                                                                Artikelnummer
                                                                Beschreibung
                                                                Schlüssel
                                                                Preis
                                                                # 1
                                                                MPN: 68-74182
                                                                KRAFTSTOFFEINFÜLLTRÄGER-BAUGRUPPE, RECHTS
                                                                aus £130,06
                                                                aus £130,06
                                                                MONTAGE CARR F/FLLR NK R Genuine Aston Martin – Neu (bestellen)
                                                                # 1
                                                                MPN: 68-74183
                                                                KRAFTSTOFFEINFÜLLTRÄGER-BAUGRUPPE, LINKS
                                                                aus £130,06
                                                                aus £130,06
                                                                MONTAGE CARR F/FLLR NK L Genuine Aston Martin – Neu (bestellen)
                                                                # 2
                                                                MPN: 695862
                                                                SCHRAUBE, M4X12, SENKKOPF
                                                                aus £0,47
                                                                aus £0,47
                                                                SCHRAUBE M4 X12 POZI CK Genuine Aston Martin – Neu (bestellen)
                                                                # -
                                                                -
                                                                LOCTITE SUPERFLEX
                                                                # 3
                                                                MPN: 68-51906
                                                                KRAFTSTOFFEINFÜLLHALS-BAUGRUPPE, RECHTS
                                                                aus £154,06
                                                                aus £154,06
                                                                MONTAGE F/FILLR RH COMP Genuine Aston Martin – Neu (bestellen)
                                                                # 3
                                                                MPN: 68-51907
                                                                KRAFTSTOFFEINFÜLLHALS-BAUGRUPPE, LINKS
                                                                aus £154,06
                                                                aus £154,06
                                                                MONTAGE F/FILLR LH COMP Genuine Aston Martin – Neu (bestellen)
                                                                # 4
                                                                MPN: 692056
                                                                Scheibe, EINFACH, M6
                                                                Einfüllstutzen an Träger
                                                                aus £0,47
                                                                aus £0,47
                                                                Scheibe, EINFACH, M6 Genuine Aston Martin – Neu (bestellen)
                                                                # 5
                                                                MPN: 692151
                                                                NUT, NYLOC, M6
                                                                Einfüllstutzen an Träger
                                                                aus £0,57
                                                                aus £0,57
                                                                MUTTER M6 HEX SLK Genuine Aston Martin – Neu (bestellen)
                                                                # 6
                                                                MPN: 68-24064
                                                                KRAFTSTOFFEINFÜLLVERSCHLUSS
                                                                aus £85,36
                                                                aus £85,36
                                                                KRAFTSTOFFEINFÜLLVERSCHLUSSSCHRAUBE Genuine Aston Martin – Neu (bestellen)
                                                                # 7
                                                                MPN: 68-23680
                                                                FANG, KRAFTSTOFFEINFÜLLSTOFF, RH
                                                                aus £46,20
                                                                aus £46,20
                                                                MONTAGE KETTE F/FÜLLSTOFF RH Genuine Aston Martin – Neu (bestellen)
                                                                # 7
                                                                MPN: 68-23681
                                                                FANG, KRAFTSTOFFEINFÜLLSTOFF, LINKS
                                                                aus £46,20
                                                                aus £46,20
                                                                MONTAGE KETTE F/FÜLLSTOFF LINKS Genuine Aston Martin – Neu (bestellen)
                                                                # 8
                                                                MPN: 693762
                                                                SIEGEL
                                                                aus £0,92
                                                                aus £0,92
                                                                SIEGEL Genuine Aston Martin – Neu (bestellen)
                                                                # 9
                                                                MPN: 68-51538
                                                                HALTERUNG, MAGNETBEFESTIGUNG, RECHTS
                                                                aus £7,53
                                                                aus £7,53
                                                                Halterung Magnetspule rechts Genuine Aston Martin – Neu (bestellen)
                                                                # 9
                                                                MPN: 68-51539
                                                                HALTERUNG, MAGNETBEFESTIGUNG, LINKS
                                                                aus £7,53
                                                                aus £7,53
                                                                Halterung Magnetspule links Genuine Aston Martin – Neu (bestellen)
                                                                # 10
                                                                MPN: 692055
                                                                Scheibe, EINFACH, M5
                                                                Montagehalterungen an Trägern
                                                                aus £0,47
                                                                aus £0,47
                                                                Scheibe M5 EINFACH MITTEL Genuine Aston Martin – Neu (bestellen)
                                                                # 11
                                                                MPN: 692800
                                                                NUT, NYLOC, M5
                                                                Montagehalterungen an Trägern
                                                                aus £0,47
                                                                aus £0,47
                                                                MUTTER M5 HEX SLK Genuine Aston Martin – Neu (bestellen)
                                                                # 12
                                                                MPN: 37-64311
                                                                MAGNET, KRAFTSTOFFKLAPPE
                                                                aus £319,51
                                                                aus £319,51
                                                                MONTAGE TANKKLAPPENSOLEND Genuine Aston Martin – Neu (bestellen)
                                                                # -
                                                                -
                                                                GUMMIBALG
                                                                # -
                                                                -
                                                                Vaseline
                                                                # 13
                                                                MPN: 693765
                                                                SCHRAUBE, M3X6
                                                                Magnetspulen an Halterungen
                                                                aus £0,47
                                                                aus £0,47
                                                                SCHRAUBE M3 X6 POZI PN Genuine Aston Martin – Neu (bestellen)
                                                                # 14
                                                                MPN: 692043
                                                                Scheibe, FEDER, M3
                                                                Magnetspulen an Halterungen
                                                                aus £0,47
                                                                aus £0,47
                                                                Scheibe M3 FEDER Genuine Aston Martin – Neu (bestellen)
                                                                # 15
                                                                MPN: 68-23698
                                                                BEDIENHEBEL, RECHTS
                                                                BEDIENHEBEL, RECHTS Genuine Aston Martin – Neu (bestellen)
                                                                # 15
                                                                MPN: 68-23697
                                                                Betätigungshebel, links
                                                                Betätigungshebel, links Genuine Aston Martin – Neu (bestellen)
                                                                # 16
                                                                MPN: 693763
                                                                STIFT
                                                                aus £0,47
                                                                aus £0,47
                                                                PIN 1.5 X15.0LG ROLLE Genuine Aston Martin – Neu (bestellen)
                                                                # 17
                                                                MPN: 692314
                                                                NUSS
                                                                Magnet zum Betätigungshebel
                                                                aus £0,47
                                                                aus £0,47
                                                                NUT, NYLOC, M4 Genuine Aston Martin – Neu (bestellen)
                                                                # 18
                                                                MPN: 693869
                                                                FRÜHLING
                                                                aus £2,79
                                                                aus £2,79
                                                                FRÜHLING - VERLÄNGERUNG Genuine Aston Martin – Neu (bestellen)
                                                                # 19
                                                                MPN: 68-23687
                                                                GEHÄUSEKOLBEN
                                                                aus £8,50
                                                                aus £8,50
                                                                HSG-SWTCH STÖSSEL Genuine Aston Martin – Neu (bestellen)
                                                                # 20
                                                                MPN: 692067
                                                                Scheibe, RÜTTERFEST, M8
                                                                Kolbengehäuse anbringen
                                                                aus £0,47
                                                                aus £0,47
                                                                Scheibe M8 S/PROOF Genuine Aston Martin – Neu (bestellen)
                                                                # 21
                                                                MPN: 692057
                                                                Scheibe, EINFACH, M8
                                                                Kolbengehäuse anbringen
                                                                aus £0,47
                                                                aus £0,47
                                                                Scheibe M8 EINFACH Genuine Aston Martin – Neu (bestellen)
                                                                # 22
                                                                MPN: 692482
                                                                NUSS, DÜNN, M8X1.25
                                                                Kolbengehäuse anbringen
                                                                aus £0,87
                                                                aus £0,87
                                                                MUTTER M8 X1.25 PLN HEX Genuine Aston Martin – Neu (bestellen)
                                                                # 23
                                                                MPN: 68-23686
                                                                KOLBEN
                                                                aus £4,71
                                                                aus £4,71
                                                                PLUNGER-F/FLP-SCHALTER Genuine Aston Martin – Neu (bestellen)
                                                                # 24
                                                                MPN: 693760
                                                                O-RING
                                                                aus £0,47
                                                                aus £0,47
                                                                O-RING Genuine Aston Martin – Neu (bestellen)
                                                                # 25
                                                                MPN: 692053
                                                                Scheibe, EINFACH, M3
                                                                aus £0,47
                                                                aus £0,47
                                                                Scheibe M3 EINFACH Genuine Aston Martin – Neu (bestellen)
                                                                # 26
                                                                MPN: 693759
                                                                FEDER, KOLBENRÜCKFÜHRUNG
                                                                Auf die erforderliche Länge zuschneiden
                                                                aus £8,78
                                                                aus £8,78
                                                                FEDERKOMPRESSION Genuine Aston Martin – Neu (bestellen)
                                                                # 27
                                                                MPN: 68-26161
                                                                Blindmutter
                                                                aus £10,68
                                                                aus £10,68
                                                                Blindmutter Genuine Aston Martin – Neu (bestellen)
                                                                # 28
                                                                MPN: 68-50202
                                                                KRAFTSTOFFEINFÜLLKLAPPE, RECHTS
                                                                KRAFTSTOFFKLAPPE RECHTS Genuine Aston Martin – Neu (bestellen)
                                                                # 28
                                                                MPN: 68-50203
                                                                KRAFTSTOFFEINFÜLLKLAPPE, LINKS
                                                                KRAFTSTOFFKLAPPE LINKS Genuine Aston Martin – Neu (bestellen)
                                                                # 29
                                                                MPN: 68-55127
                                                                MONTAGEPLATTE, FANGRASTE
                                                                aus £3,15
                                                                aus £3,15
                                                                Befestigungsplatte Fangstift Genuine Aston Martin – Neu (bestellen)
                                                                # 30
                                                                MPN: 68-23678
                                                                Fanghaken
                                                                aus £8,27
                                                                aus £8,27
                                                                Fangstift-F/Fil-Klappe Genuine Aston Martin – Neu (bestellen)
                                                                # 31
                                                                MPN: 68-23677
                                                                MONTAGEBÜGEL, FANGRASTE
                                                                aus £6,56
                                                                aus £6,56
                                                                FANG-MONTAGEBOSS Genuine Aston Martin – Neu (bestellen)
                                                                # 32
                                                                MPN: 694202
                                                                MUTTER, DÜNN, SICHERUNG, M5
                                                                Sicherungsmutter des Fangzapfens
                                                                aus £0,52
                                                                aus £0,52
                                                                MUTTER M5 RECHTS – SPERREN Genuine Aston Martin – Neu (bestellen)
                                                                # 33
                                                                MPN: 690257
                                                                Scheibe, EINFACH, 3/16 ID X 3/4 AD
                                                                Montieren Sie den Befestigungsvorsprung des Fanghakens
                                                                aus £3,28
                                                                aus £3,28
                                                                WASHER-3/16 X 3/4 Genuine Aston Martin – Neu (bestellen)
                                                                # 34
                                                                MPN: 692065
                                                                Scheibe, RÜTTERFEST, M5
                                                                Montieren Sie den Befestigungsvorsprung des Fanghakens
                                                                aus £0,47
                                                                aus £0,47
                                                                Scheibe M5 S/PROOF Genuine Aston Martin – Neu (bestellen)
                                                                # -
                                                                -
                                                                SCHRAUBE, M5X10
                                                                Montieren Sie den Befestigungsvorsprung des Fanghakens
                                                                # 35
                                                                MPN: 68-73236
                                                                SCHARNIERBAUGRUPPE, KRAFTSTOFFEINFÜLLKLAPPE, RECHTS
                                                                aus £44,23
                                                                aus £44,23
                                                                MONTAGE SCHARNIER-RECHTS Genuine Aston Martin – Neu (bestellen)
                                                                # 35
                                                                MPN: 68-73237
                                                                SCHARNIERBAUGRUPPE, KRAFTSTOFFEINFÜLLKLAPPE, LINKS
                                                                aus £44,23
                                                                aus £44,23
                                                                MONTAGE SCHARNIER-LINKS Genuine Aston Martin – Neu (bestellen)
                                                                # 36
                                                                MPN: 68-54396
                                                                MONTAGEPLATTE, KRAFTSTOFFEINFÜLLKLAPPE, RECHTS
                                                                aus £7,16
                                                                aus £7,16
                                                                MONTAGEPLATTE RECHTS Genuine Aston Martin – Neu (bestellen)
                                                                # 36
                                                                MPN: 68-54397
                                                                MONTAGEPLATTE, KRAFTSTOFFEINFÜLLKLAPPE, LINKS
                                                                aus £7,16
                                                                aus £7,16
                                                                MONTAGEPLATTE LINKS Genuine Aston Martin – Neu (bestellen)
                                                                # 37
                                                                MPN: 68-73225
                                                                MONTAGEHALTERUNG, KRAFTSTOFFEINFÜLLKLAPPE
                                                                aus £7,38
                                                                aus £7,38
                                                                Montagehalterung Genuine Aston Martin – Neu (bestellen)
                                                                # 38
                                                                MPN: 68-54400
                                                                SCHARNIERSTIFT, KRAFTSTOFFEINFÜLLKLAPPE
                                                                aus £3,56
                                                                aus £3,56
                                                                SCHARNIERBOLZEN Genuine Aston Martin – Neu (bestellen)
                                                                # 39
                                                                MPN: 68-55106
                                                                BUSH, KRAFTSTOFFEINFÜLLKLAPPE
                                                                aus £3,01
                                                                aus £3,01
                                                                BUSCH Genuine Aston Martin – Neu (bestellen)
                                                                # 40
                                                                MPN: 68-55120
                                                                FEDER, TORSION, RHW, KRAFTSTOFFEINFÜLLKLAPPE
                                                                aus £6,67
                                                                aus £6,67
                                                                FEDER-TORSION Genuine Aston Martin – Neu (bestellen)
                                                                # 41
                                                                MPN: 68-55121
                                                                FEDER, TORSION, LHW, KRAFTSTOFFEINFÜLLKLAPPE
                                                                aus £11,33
                                                                aus £11,33
                                                                FEDER TORSION LHW Genuine Aston Martin – Neu (bestellen)
                                                                # 42
                                                                MPN: 694230
                                                                Scheibe, STARLOCK, 3MM
                                                                aus £0,47
                                                                aus £0,47
                                                                Scheibe 3MM STARLOCK Genuine Aston Martin – Neu (bestellen)
                                                                # 43
                                                                MPN: 68-73238
                                                                Verschlussstopp, Einfüllklappen
                                                                Hergestellt aus 695146
                                                                Verschlussstopp, Einfüllklappen Genuine Aston Martin – Neu (bestellen)
                                                                # 44
                                                                MPN: 695560
                                                                SCHRAUBE, FLG, M5X16
                                                                Klappenscharnier am Korpus
                                                                aus £0,47
                                                                aus £0,47
                                                                SCHRAUBE M5 X 16 SECHSKANT Genuine Aston Martin – Neu (bestellen)
                                                                # 45
                                                                MPN: 68-73235
                                                                UNTERSCHEIBE, KRAFTSTOFFKLAPPE
                                                                aus £2,48
                                                                aus £2,48
                                                                UNTERSCHEIBE DER KRAFTSTOFFKLAPPE Genuine Aston Martin – Neu (bestellen)
                                                                # 46
                                                                MPN: 68-73222
                                                                VERSTÄRKUNGSPLATTENBAUGRUPPE, KRAFTSTOFFEINFÜLLPLATTFORM, RECHTS
                                                                aus £22,62
                                                                aus £22,62
                                                                MONTAGE VERSTÄRKUNGSPLATTE RECHTS Genuine Aston Martin – Neu (bestellen)
                                                                # 46
                                                                MPN: 68-73223
                                                                VERSTÄRKUNGSPLATTENBAUGRUPPE, KRAFTSTOFFEINFÜLLPLATTFORM, LINKS
                                                                aus £22,62
                                                                aus £22,62
                                                                MONTAGE VERSTÄRKUNGSPLATTE LINKS Genuine Aston Martin – Neu (bestellen)
                                                                # 47
                                                                MPN: 110897
                                                                RIVET, 1/8 X 3/8 CSK
                                                                Verstärkungsplatte anbringen
                                                                aus £0,47
                                                                aus £0,47
                                                                NIETE 1/8 X 3/8 VERSENKT Genuine Aston Martin – Neu (bestellen)
                                                                Genuine Ferrari Teil (nicht mehr bestellbar)
                                                                # -
                                                                -
                                                                DICHTMITTEL, TEROSTAT
                                                                Verstärkungsplatte anbringen
                                                                # -
                                                                -
                                                                LOCTITE 341, 2 X 300ML PACKUNG
                                                                Scharnier zur Klappe
                                                                # 48
                                                                MPN: 68-74169
                                                                SCHLAUCH, 7/8 AD X 5/8 ID
                                                                Kraftstoffeinfüllstutzen. Ausschneiden aus 619919
                                                                SCHLAUCH, 7/8 AD x 5/8 ID, KRAFTSTOFFTRÄGER-ABLAUF Genuine Aston Martin – Neu (bestellen)
                                                                # 49
                                                                MPN: 114679
                                                                SCHLAUCHKLEMME, STAHL
                                                                Kraftstoffablassschlauch
                                                                aus £0,54
                                                                aus £0,54
                                                                SCHLAUCHKLEMME S/STAHL Genuine Aston Martin – Neu auf Lager
                                                                # 50
                                                                MPN: 97-53653
                                                                ETIKETT, BLEIFREIER KRAFTSTOFF (ENGLISCH)
                                                                Aufkleber „Nur bleifreier Kraftstoff“. Nur Englisch Genuine Aston Martin – Neu (bestellen)
