1.9B - GENERATOR

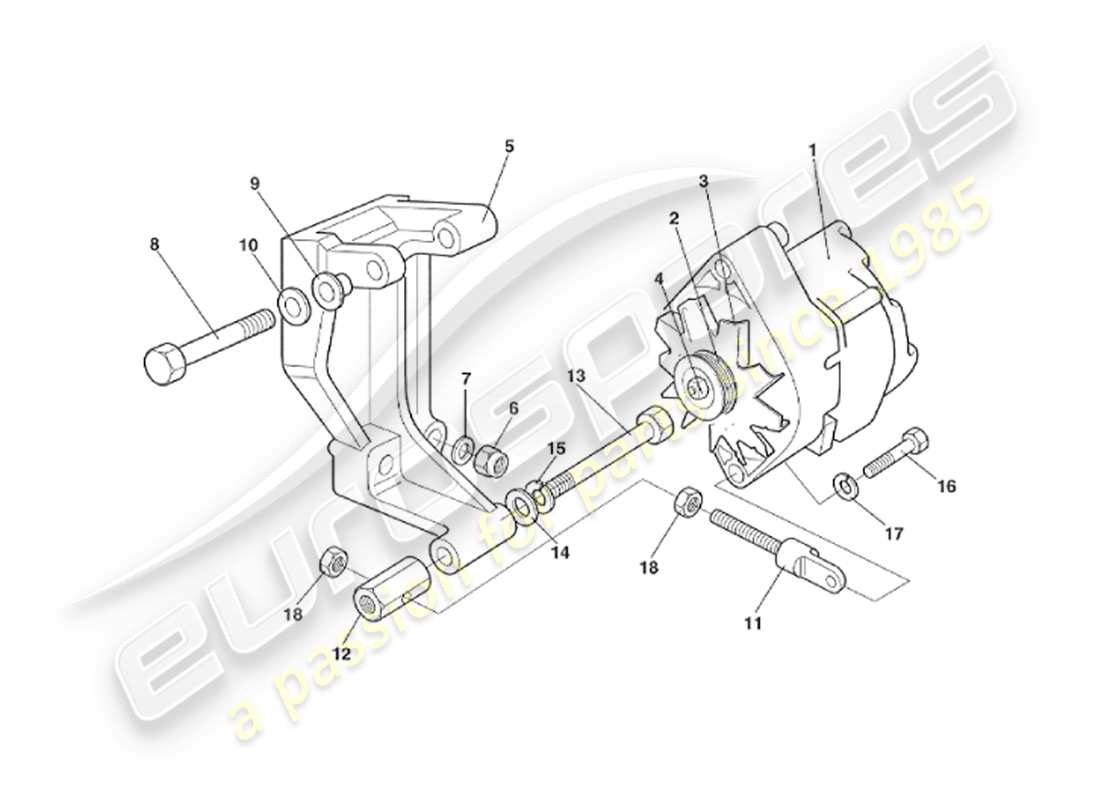

Aston Martin V8 Virage (1999) Generator Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 09-26764
GENERATOR- UND RIEMENSCHEIBENBAUGRUPPE
aus £639,66
aus £639,66
# 2
MPN: 09-21777
GENERATORRIEMENSCHEIBE, 4 NUT
aus £57,69
aus £57,69
# 3
-
GENERATORLÜFTER
# 4
-
MUTTER DER GENERATORRIEMENSCHEIBE
# -
-
Schalldämpfer
# 5
MPN: 09-26225
MONTAGEHALTERUNG, GENERATOR
aus £243,88
aus £243,88
# 6
MPN: 123115
NUT, NYLOC, 5/16IN UNF
Generatorhalterung an Zylinderblock
aus £3,58
aus £3,58
# 7
MPN: 119471
Scheibe, EINFACH, 5/16IN
Generatorhalterung an Zylinderblock
# 8
MPN: 694501
BOLZEN, M10 X 90
Generator zur Halterung
aus £0,96
aus £0,96
# 9
MPN: 07-21077
BUSCH
Generator zur Halterung
aus £22,14
aus £22,14
# 10
MPN: 692058
Scheibe, EINFACH, M10
Generator zur Halterung
aus £0,47
aus £0,47
# 11
MPN: 09-25874
EINSTELLSTANGE
aus £88,41
aus £88,41
# 12
MPN: 09-25873
EINSTELLZAPFEN
aus £32,53
aus £32,53
# 13
MPN: 694218
BOLZEN, M10 X 55
Einstellzapfen an Generatorbrücke
aus £1,13
aus £1,13
# 14
MPN: 692058
Scheibe, EINFACH, M10
Einstellzapfen an Generatorbrücke
aus £0,47
aus £0,47
# 15
MPN: 692048
Scheibe, FEDER, M10
Einstellzapfen an Generatorbrücke
aus £0,47
aus £0,47
# 16
MPN: 692202
SETSCHRAUBE, M10 X 30
Einsteller zum Generator
aus £0,94
aus £0,94
# 17
MPN: 692048
Scheibe, FEDER, M10
Einsteller zum Generator
aus £0,47
aus £0,47
# 18
MPN: 692078
Nuss, M10
Augenschraube zum Zapfen
aus £0,71
aus £0,71
# 18
MPN: 692076
Nuss, M6
aus £0,47
aus £0,47
# -
-
Scheibe, EINFACH, M6
Zuleitung zum Generator
# -
-
Scheibe, RÜTTERFEST, M6
# -
-
SCHRAUBE, M10 X 20
# -
-
Scheibe, EINFACH, M10
Erdungskabel zum Generator
# -
-
Scheibe, RÜTTERFEST, M10
