3.6 - Kupplung & Schwungrad

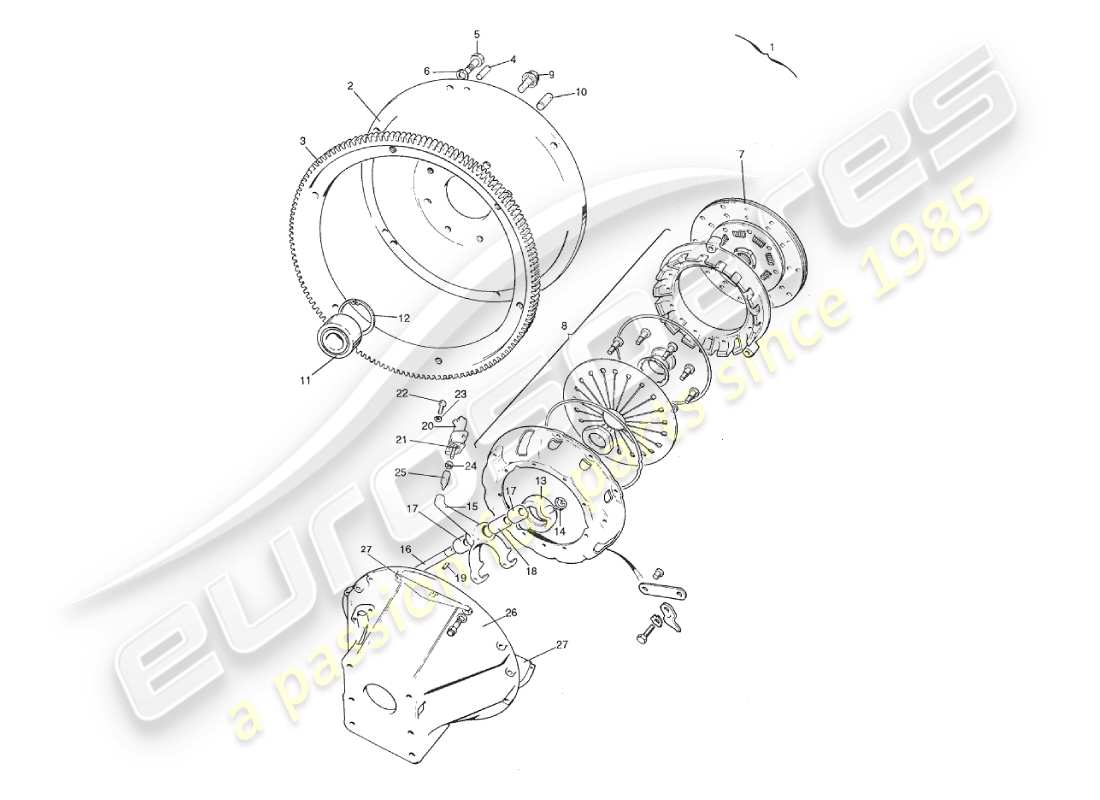

Aston Martin V8 Virage (1999) Clutch & Flywheel Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 095-011-0753
KUPPLUNG, SCHWUNGRAD/ANLASSERRING-BAUGRUPPE, AUSGEWUCHTET
aus £1.728,85
aus £1.728,85
# 2
MPN: 095-002-0101
SCHWUNGRAD
aus £807,05
aus £807,05
# 3
MPN: 095-002-0102
STARTERRING
aus £640,06
aus £640,06
# 4
MPN: 691565
DÜBEL, SCHWUNGRAD/KUPPLUNG
aus £21,50
aus £21,50
# 5
MPN: 530607
SCHRAUBE, ANLASSERRING/SCHWUNGRAD/KUPPLUNG
aus £1,81
aus £1,81
# 6
MPN: 119482
Scheibe, ANLASSERRING/SCHWUNGRAD/KUPPLUNG
aus £0,47
aus £0,47
# 7
MPN: 11-54333
ANGETRIEBENE PLATTE
aus £318,77
aus £318,77
# 8
MPN: 095-011-0730
ABDECKUNGSBAUGRUPPE
aus £437,31
aus £437,31
# 9
MPN: 095-002-0103
SCHRAUBE, 3/8 UNF, SCHWUNGRAD/KURBELWELLE
aus £11,85
aus £11,85
# -
-
LOCTITE
# 10
MPN: 020-002-0114
Passmutter, Kurbelwelle/Schwungrad
Virage. Volante bis App (V) 60215
aus £37,71
aus £37,71
# 11
MPN: 125442
KUGELLAGER
aus £37,23
aus £37,23
# 12
MPN: 111744
SICHERUNGSRING
aus £5,05
aus £5,05
# 13
MPN: 069-011-0725
AUSLÖSUNGSLAGER
aus £169,86
aus £169,86
# 14
MPN: 069-011-0746
FEDERBÜGEL
aus £4,64
aus £4,64
# 15
MPN: 080-011-0101
KUPPLUNGSBETÄTIGUNGSGABEL
aus £616,39
aus £616,39
# 16
MPN: 080-011-0102
Gelenkwelle, Kupplungsgabel
aus £120,87
aus £120,87
# 17
MPN: 080-011-0103
DISTANZSTÜCK
aus £17,57
aus £17,57
# 18
MPN: 122097
LAGERBUCHSE
aus £94,62
aus £94,62
# 19
MPN: 690461
SPANNSTIFT
aus £1,00
aus £1,00
# 20
MPN: 020-033-0105
KUPPLUNGSNEHMERZYLINDER
Siehe auch Abschnitt 3.7
aus £162,35
aus £162,35
# 21
MPN: 080-033-0102
STOSSSTANGE, NEBENZYLINDER
aus £66,39
aus £66,39
# 22
MPN: 510508
Stellschraube, 5/16 UNC X 1, Nehmerzylinderbefestigung
Nehmerzylinder anbauen
aus £0,67
aus £0,67
# 23
MPN: 119481
Scheibe, Feder, 5/16, Nehmerzylinder befestigen
Nehmerzylinder anbauen
# 24
MPN: 542005
SICHERUNGSMUTTER, 5/16 UNF
DRUCKSTANGE
aus £1,21
aus £1,21
# 25
MPN: 080-011-0104
STOßFINGER
aus £81,85
aus £81,85
# 26
MPN: 080-041-0101
GLOCKENGEHÄUSE
aus £3.245,90
aus £3.245,90
# -
-
MUTTER, DURLOC, M12, GETRIEBE AN GEHÄUSE
Virage-Limousine
# -
-
Scheibe, glatt, M12, Getriebe an Pumpenträger
Volante von (V) 60002
# -
-
MUTTER, M12, GETRIEBE AN GEHÄUSE
Volante von (V) 60002
# -
-
LOCTITE, GETRIEBE AN GEHÄUSE
Volante von (V) 60002
# -
-
MUTTER, NYLOC, 7/16 UNF, GEHÄUSE AN MOTOR
# -
-
Scheibe, glatt, 7/16, Pumpenträger zum Motor
# -
-
SCHRAUBE, 7/16 UNC X 2 3/4, GEHÄUSE AM MOTOR
# -
-
Scheibe, FEDER, 7/16, GEHÄUSEZUM MOTOR
# -
-
SCHRAUBE, 7/16 UNC X 2 1/4, ANLASSERBEFESTIGUNG
# -
-
Scheibe, FEDER, 7/16, ANLASSERBEFESTIGUNG
# -
-
STUFENSCHRAUBE, 7/16 UNC X 2 1/4, ANLASSERBEFESTIGUNG
# -
-
Scheibe, FEDER, 9/16, ANLASSERBEFESTIGUNG
# 27
MPN: 080-041-0102
ABDECKPLATTE, MIT 90-BOGEN
aus £8,87
aus £8,87
# -
-
Abdeckplatte, flach
Volante ab Oktober 1992
# -
-
ABDECKPLATTE MIT AUSSCHNITT, FLACH
Volante ab November 1992
# -
-
SETSCHRAUBE, 2BA X 3/8
# -
-
Scheibe, EINFACH, 2BA
# -
-
SERVICESATZ, KUPPLUNGSNEHMERZYLINDER
Bestehend aus: Dichtung, Staubschutz, Entlüftung
