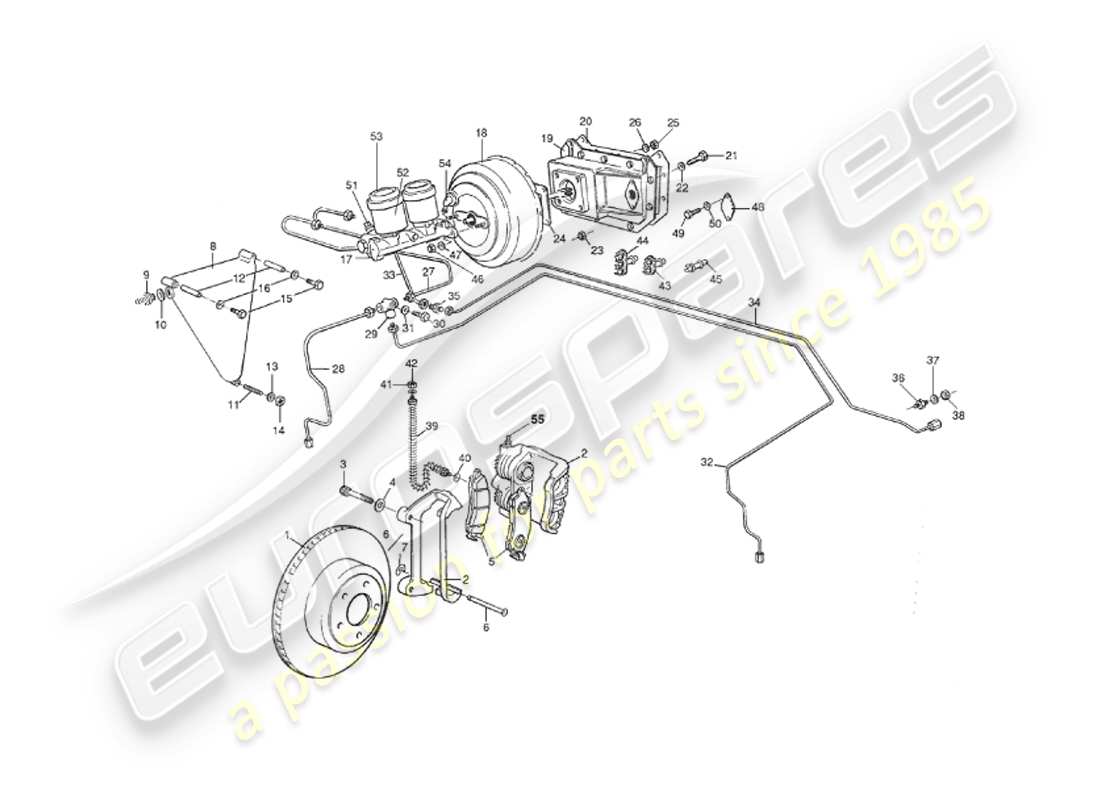

5.1A - Vorderradbremsen
Aston Martin V8 Virage (1999) Front Brakes Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 28-50269
VORDERE SCHEIBE, BELÜFTET
aus £463,11
aus £463,11
# 2
MPN: 28-50149
BREMSSATTEL, VORNE, RECHTS
aus £328,77
aus £328,77
# 2
MPN: 28-50150
BREMSSATTEL, VORNE, LINKS
aus £322,32
aus £322,32
# 3
MPN: 28-53259
KAPPESCHRAUBE, M14, BREMSSATTELBEFESTIGUNG
aus £7,03
aus £7,03
# 4
MPN: 692060
Scheibe, EINFACH, M14, BREMSSATTELBEFESTIGUNG
aus £0,47
aus £0,47
# -
-
SICHERUNGSDRAHT, EDELSTAHL, 1 MM, BREMSSATTELBEFESTIGUNG
# 5
MPN: 28-51261
VORDERER BREMSBELÄGESATZ
# 5
MPN: 28-63061
VORDERER BREMSBELÄGESATZ
Von: TBA
# 6
MPN: 28-54402
Stift- und E-Clip-Satz, vorderer Bremssattel
aus £45,73
aus £45,73
# 7
MPN: 28-52006
E' CLIP, BELAGHALTERUNG
Auch Teil des Dichtungssatzes 28-54401
aus £3,70
aus £3,70
# 8
MPN: 28-51773
VAKUUMBEHÄLTER
aus £180,85
aus £180,85
# 9
-
ANSCHLUSS VAKUUMBEHÄLTER
# 10
-
Scheibe, VAKUUMTANKANSCHLUSS
# 11
MPN: 28-53428
STIFT, SPEZIELLER VAKUUMTANKBEFESTIGUNG
aus £4,18
aus £4,18
# 12
MPN: 28-54784
STIFT, SPEZIELLER VAKUUMTANKBEFESTIGUNG
aus £13,46
aus £13,46
# 13
MPN: 122422
Scheibe, 2BA VAKUUMTANKBEFESTIGUNG
aus £0,47
aus £0,47
# 14
MPN: 692800
MUTTER, M5 VAKUUMTANKBEFESTIGUNG
aus £0,47
aus £0,47
# 15
MPN: 692090
SCHRAUBE, M5 X 12 VAKUUMTANKBEFESTIGUNG
aus £0,47
aus £0,47
# 16
MPN: 692045
Scheibe, FEDER, M5 VAKUUMTANKBEFESTIGUNG
aus £0,47
aus £0,47
# -
-
BREMSSERVO- UND HAUPTZYLINDERBAUGRUPPE
# 17
MPN: 33-50898
Hauptbremszylinder
# 18
MPN: 33-50977
BREMSSERVO
# 19
MPN: 33-50255
SERVO-MONTAGEHALTERUNG
aus £367,81
aus £367,81
# 20
MPN: 33-50782
DICHTUNG, SERVOHALTERUNG AN SCHOTT
aus £11,15
aus £11,15
# 21
MPN: 692129
SCHRAUBE, M8 X 25, MONTAGEHALTERUNG AN SCHOTT
aus £0,62
aus £0,62
# 22
MPN: 692047
Scheibe, FEDER, M8, MONTAGEHALTERUNG AN SCHOTT
aus £0,47
aus £0,47
# 23
MPN: 692077
SECHSKANTMUTTER, M8, MONTAGEHALTERUNG AN SCHOTT
# 24
MPN: 33-50897
DICHTUNG, SERVO AN MONTAGEHALTERUNG
aus £6,64
aus £6,64
# 25
MPN: 692135
MUTTER, NYLOC, M8, SERVO AN MONTAGEHALTERUNG
aus £0,99
aus £0,99
# 26
MPN: 692057
Scheibe, EINFACH, M8, SERVO AN MONTAGEHALTERUNG
aus £0,47
aus £0,47
# 27
MPN: 33-53949
Bremsleitung, Hauptzylinder zum T-Stück
Rechtslenker
# 27
MPN: 33-53950
Bremsleitung, Hauptzylinder zum T-Stück
Linkslenker
# 28
MPN: 33-53951
Bremsleitung, T-Stück zum vorderen Flex, rechts
Rechtslenker
# 28
MPN: 33-53956
Bremsleitung, T-Stück zum vorderen Flex, rechts
Linkslenker
# 29
MPN: 33-11493
T-STÜCK, VORDERE BREMSLEITUNGEN
aus £13,10
aus £13,10
# 30
MPN: 692241
SCHRAUBE, M6 X 35, T-STÜCK AN FAHRGESTELL
aus £0,47
aus £0,47
# 31
MPN: 692046
Scheibe, FEDER, M6, T-STÜCK ZUM FAHRGESTELL
aus £0,47
aus £0,47
# 32
MPN: 33-53952
Bremsleitung, T-Stück zum vorderen Flex, links
Rechtslenker
# 32
MPN: 33-53957
Bremsleitung, T-Stück zum vorderen Flex, links
Linkslenker
# 33
MPN: 33-53953
Bremsleitung, Hauptzylinder zum Anschluss
Rechtslenker
# 33
MPN: 33-53954
Bremsleitung, Hauptzylinder zum Anschluss
Linkslenker
# 34
MPN: 33-54038
BREMSLEITUNG, ANSCHLUSS AN ANSCHLUSS
Rechtslenker
# 35
MPN: 694933
STECKER, MÄNNLICH/MÄNNLICH
Rechtslenker
aus £19,61
aus £19,61
# 36
MPN: 33-11492
DOPPELENDE VERBINDUNG, VORDERE SCHOTT
aus £6,54
aus £6,54
# 37
MPN: 692068
Scheibe, Rüttelfest, M10, ANSCHLUSS AN SCHOTT
aus £0,47
aus £0,47
# 38
MPN: 33-11490
MUTTER, M10, VERBINDUNG AN SCHOTT
# 39
MPN: 33-53865
FLEXIBLER SCHLAUCH
aus £52,33
aus £52,33
# 40
MPN: 695174
Scheibe, ALUMINIUM, SCHLAUCH ZUM BREMSSATTEL
aus £4,78
aus £4,78
# 41
MPN: 692068
Scheibe, RÜTTERFEST, M10, SCHLAUCHBEFESTIGUNG
aus £0,47
aus £0,47
# 42
MPN: 33-11490
MUTTER, M10, SCHLAUCHBEFESTIGUNG
# 43
MPN: 080-033-0139
ROHRSCHELLE, DOPPELT, BREMSLEITUNGEN BEFESTIGEN
aus £5,08
aus £5,08
# 44
MPN: 080-033-0140
ROHRCLIP, DREIFACH, BREMSLEITUNGEN BEFESTIGEN
aus £3,17
aus £3,17
# 45
MPN: 080-033-0138
ROHRSCHELLE, EINZELN, BREMSLEITUNGEN BEFESTIGEN
aus £1,00
aus £1,00
# 46
MPN: 692077
Sechskantmutter, M8, Hauptzylinder zum Servo
# 47
MPN: 692047
Scheibe, FEDER, M8, HAUPTZYLINDER ZUM SERVO
aus £0,47
aus £0,47
# -
-
Blindplatte, Schott
Gegenüberliegende Seite zur Servobaugruppe.
# -
-
SCHRAUBE, M8 X 12, PLATTE AN SCHOTT
# -
-
Scheibe, FEDER, M8, PLATTE AN SCHOTT
# 48
MPN: 33-50900
BLITZPLATTE, BLITZT DIE POSITION DES KUPPLUNGSHAUPTZYLINDERS AUS
Automatikautos
aus £3,42
aus £3,42
# 49
MPN: 692087
SCHRAUBE, M8 X 20, BRINGT DIE POSITION DES KUPPLUNGSGEBERZYLUS AB
Automatikautos
# 50
MPN: 119481
Scheibe, Feder, 5/16, löscht die Position des Hauptzylinders der Kupplung
Automatikautos
# -
-
DICHTUNGSSATZ, VORDERRADBREMSSATTEL
# -
-
SERVICE-KIT – HAUPTZYLINDER
# 51
MPN: 33-54622
PDWA-SCHALTER
Teil von Artikel 17
aus £10,09
aus £10,09
# 52
MPN: 33-54623
RESERVOIRKÖRPER
Teil von Artikel 17
# 53
MPN: 33-54624
BEHÄLTERDECKEL
Teil von Artikel 17
aus £12,10
aus £12,10
# 54
MPN: 33-54626
SERVO-RÜCKSCHLAGVENTIL-KIT
Teil von Artikel 18
aus £11,76
aus £11,76
# -
-
SERVICE-KIT – SERVO
# 55
MPN: 28-56379
ENTLÜFTUNGSSCHRAUBE
aus £1,92
aus £1,92
# -
-
ETIKETT, WARNHINWEIS BREMSFLÜSSIGKEIT
-part-diagram-5.1b.webp "ASTON MARTIN V8 VIRAGE (1999) VORDERRADBREMSEN, NUR VOLANTE TEILEDIAGRAMM")
-part-diagram-5.2.webp "ASTON MARTIN V8 VIRAGE (1999) HINTERE BREMSEN TEILEDIAGRAMM")
-part-diagram-5.3.webp "ASTON MARTIN V8 VIRAGE (1999) HANDBREMSE TEILEDIAGRAMM")
-part-diagram-5.4.webp "ASTON MARTIN V8 VIRAGE (1999) PEDALGETRIEBE TEILEDIAGRAMM")
-part-diagram-5.5a.webp "ASTON MARTIN V8 VIRAGE (1999) RÄDER & REIFEN TEILEDIAGRAMM")
-part-diagram-5.5b.webp "ASTON MARTIN V8 VIRAGE (1999) RÄDER UND REIFEN, NUR VOLANTE TEILEDIAGRAMM")
-part-diagram-6.1a.webp "ASTON MARTIN V8 VIRAGE (1999) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.1b.webp "ASTON MARTIN V8 VIRAGE (1999) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.2.webp "ASTON MARTIN V8 VIRAGE (1999) LAMPEN & GLÜHBIRNEN TEILEDIAGRAMM")
-part-diagram-6.3a.webp "ASTON MARTIN V8 VIRAGE (1999) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3b.webp "ASTON MARTIN V8 VIRAGE (1999) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3c.webp "ASTON MARTIN V8 VIRAGE (1999) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3d.webp "ASTON MARTIN V8 VIRAGE (1999) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3e.webp "ASTON MARTIN V8 VIRAGE (1999) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3f.webp "ASTON MARTIN V8 VIRAGE (1999) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.4a.webp "ASTON MARTIN V8 VIRAGE (1999) SCHEIBENWISCHER TEILEDIAGRAMM")
-part-diagram-6.4b.webp "ASTON MARTIN V8 VIRAGE (1999) SCHEIBEN- UND SCHEINWERFERWASCHANLAGEN TEILEDIAGRAMM")
-part-diagram-7.1.webp "ASTON MARTIN V8 VIRAGE (1999) FAHRGESTELLRAHMEN TEILEDIAGRAMM")
-part-diagram-7.10a.webp "ASTON MARTIN V8 VIRAGE (1999) SICHERHEITSGURTE, EUROPA, LIMOUSINE & VOLANTE TEILEDIAGRAMM")
-part-diagram-7.10b.webp "ASTON MARTIN V8 VIRAGE (1999) SICHERHEITSGURTE, USA, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.2a.webp "ASTON MARTIN V8 VIRAGE (1999) FAHRGESTELLAUFBAU VORNE TEILEDIAGRAMM")
-part-diagram-7.2b.webp "ASTON MARTIN V8 VIRAGE (1999) FAHRGESTELL-AUFBAU, HINTEN TEILEDIAGRAMM")
-part-diagram-7.3a.webp "ASTON MARTIN V8 VIRAGE (1999) KAROSSERIETEILE, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.3b.webp "ASTON MARTIN V8 VIRAGE (1999) KAROSSERIETEILE, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.3c.webp "ASTON MARTIN V8 VIRAGE (1999) KAROSSERIETEILE, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.4a.webp "ASTON MARTIN V8 VIRAGE (1999) TÜREN, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.4b.webp "ASTON MARTIN V8 VIRAGE (1999) TÜREN, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.4c.webp "ASTON MARTIN V8 VIRAGE (1999) TÜRVERRIEGELUNG TEILEDIAGRAMM")
-part-diagram-7.4d.webp "ASTON MARTIN V8 VIRAGE (1999) WETTERSIEGEL, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.5.webp "ASTON MARTIN V8 VIRAGE (1999) KÖRPER, VORDERSEITE TEILEDIAGRAMM")
-part-diagram-7.6.webp "ASTON MARTIN V8 VIRAGE (1999) KAROSSERIE, MOTORHAUBE TEILEDIAGRAMM")
-part-diagram-7.7a.webp "ASTON MARTIN V8 VIRAGE (1999) KAROSSERIE, HINTEN TEILEDIAGRAMM")
-part-diagram-7.7b1.webp "ASTON MARTIN V8 VIRAGE (1999) KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
-part-diagram-7.7b2.webp "ASTON MARTIN V8 VIRAGE (1999) KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
-part-diagram-7.7b3.webp "ASTON MARTIN V8 VIRAGE (1999) TANKKLAPPEN, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8a.webp "ASTON MARTIN V8 VIRAGE (1999) INNENAUSSTATTUNG, ARMATURENBRETT UND MITTELKONSOLE TEILEDIAGRAMM")
-part-diagram-7.8a1.webp "ASTON MARTIN V8 VIRAGE (1999) INNENAUSBAU, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.8a2.webp "ASTON MARTIN V8 VIRAGE (1999) ARMATURENBRETTGEHÄUSE, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8a3.webp "ASTON MARTIN V8 VIRAGE (1999) MITTELKONSOLE, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8a4.webp "ASTON MARTIN V8 VIRAGE (1999) KOPFSCHIENE, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8a5.webp "ASTON MARTIN V8 VIRAGE (1999) HECKVERKLEIDUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8b1.webp "ASTON MARTIN V8 VIRAGE (1999) INNENAUSSTATTUNG, SITZAUSSTATTUNG & EUROPÄISCHE SITZE TEILEDIAGRAMM")
-part-diagram-7.8b2.webp "ASTON MARTIN V8 VIRAGE (1999) INNENAUSSTATTUNG, USA-SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-7.8c.webp "ASTON MARTIN V8 VIRAGE (1999) INNENAUSSTATTUNG TEILEDIAGRAMM")
-part-diagram-7.9a.webp "ASTON MARTIN V8 VIRAGE (1999) HAUBENRAHMENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-7.9b.webp "ASTON MARTIN V8 VIRAGE (1999) HAUBENHYDRAULIKSYSTEM TEILEDIAGRAMM")
-part-diagram-7.9c1.webp "ASTON MARTIN V8 VIRAGE (1999) MONTAGE DER HAUBE TEILEDIAGRAMM")
-part-diagram-7.9c2.webp "ASTON MARTIN V8 VIRAGE (1999) MONTAGE DER HAUBE TEILEDIAGRAMM")
-part-diagram-7.9d.webp "ASTON MARTIN V8 VIRAGE (1999) MONTAGE DER HAUBE TEILEDIAGRAMM")
-part-diagram-7.9e.webp "ASTON MARTIN V8 VIRAGE (1999) HINTERES SEITENLICHT WEGLASSEN TEILEDIAGRAMM")
-part-diagram-8.1.webp "ASTON MARTIN V8 VIRAGE (1999) EINBAU IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-8.2a.webp "ASTON MARTIN V8 VIRAGE (1999) INNENAUSBAU TEILEDIAGRAMM")
-part-diagram-8.2b.webp "ASTON MARTIN V8 VIRAGE (1999) SENSOREN, SCHALTER, MAGNETSPULEN, MOTOREN USW TEILEDIAGRAMM")
-part-diagram-9.1.webp "ASTON MARTIN V8 VIRAGE (1999) OPTIONALE AUSRÜSTUNG TEILEDIAGRAMM")
-part-diagram-9.2.webp "ASTON MARTIN V8 VIRAGE (1999) WERKZEUGE & SONSTIGES TEILEDIAGRAMM")
-part-diagram-9.3.webp "ASTON MARTIN V8 VIRAGE (1999) DICHTUNGSSÄTZE TEILEDIAGRAMM")
-part-diagram-1.1.webp "ASTON MARTIN V8 VIRAGE (1999) ZYLINDERBLOCK TEILEDIAGRAMM")
-part-diagram-1.2.webp "ASTON MARTIN V8 VIRAGE (1999) KURBELWELLE, KOLBEN UND PLEUEL TEILEDIAGRAMM")
-part-diagram-1.3a.webp "ASTON MARTIN V8 VIRAGE (1999) ZYLINDERKOPF, BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-1.3b.webp "ASTON MARTIN V8 VIRAGE (1999) ZYLINDERKOPF, AB FAHRGESTELLNUMMER 69225 TEILEDIAGRAMM")
-part-diagram-1.4a.webp "ASTON MARTIN V8 VIRAGE (1999) STEUERGEHÄUSE, WASSERPUMPE UND KETTENRÄDER TEILEDIAGRAMM")
-part-diagram-1.4b.webp "ASTON MARTIN V8 VIRAGE (1999) GÜRTEL & KETTEN TEILEDIAGRAMM")
-part-diagram-1.5.webp "ASTON MARTIN V8 VIRAGE (1999) ÖLPUMPE & ÖLWANNE TEILEDIAGRAMM")
-part-diagram-1.6a.webp "ASTON MARTIN V8 VIRAGE (1999) ÖLKÜHLSYSTEM, BIS CA. FAHRGESTELLNUMMER 60192 TEILEDIAGRAMM")
-part-diagram-1.6b.webp "ASTON MARTIN V8 VIRAGE (1999) ÖLKÜHLSYSTEM, VOLANTE, CA. FAHRGESTELLNUMMER 60193 TEILEDIAGRAMM")
-part-diagram-1.7a1.webp "ASTON MARTIN V8 VIRAGE (1999) WASSERKÜHLSYSTEM, BIS CA. FAHRGESTELLNUMMER 60192 TEILEDIAGRAMM")
-part-diagram-1.7a2.webp "ASTON MARTIN V8 VIRAGE (1999) WASSERKÜHLSYSTEM, VOLANTE, CA. FAHRGESTELLNUMMER 60193 TEILEDIAGRAMM")
-part-diagram-1.7b1.webp "ASTON MARTIN V8 VIRAGE (1999) KÜHLERLÜFTERHAUBE, BIS CA. FAHRGESTELLNUMMER 60192 TEILEDIAGRAMM")
-part-diagram-1.7b2.webp "ASTON MARTIN V8 VIRAGE (1999) KÜHLERLÜFTERHAUBE, VOLANTE, CA. VIN 60193 AUF TEILEDIAGRAMM")
-part-diagram-1.8.webp "ASTON MARTIN V8 VIRAGE (1999) MOTORLAGER TEILEDIAGRAMM")
-part-diagram-1.9a.webp "ASTON MARTIN V8 VIRAGE (1999) ZÜNDSPULE, VERTEILER UND ANLASSER TEILEDIAGRAMM")
-part-diagram-1.9b.webp "ASTON MARTIN V8 VIRAGE (1999) GENERATOR TEILEDIAGRAMM")
-part-diagram-2.1a.webp "ASTON MARTIN V8 VIRAGE (1999) GASGESTÄNGE UND STEUERUNGEN, BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-2.1b.webp "ASTON MARTIN V8 VIRAGE (1999) GASGESTÄNGE UND STEUERUNGEN, VOLANTE, VIN 69225 AUF TEILEDIAGRAMM")
-part-diagram-2.2a.webp "ASTON MARTIN V8 VIRAGE (1999) KRAFTSTOFF, EMISSIONSKONTROLLE, ABGAS TEILEDIAGRAMM")
-part-diagram-2.2b1.webp "ASTON MARTIN V8 VIRAGE (1999) LUFTFILTER, BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-2.2b2.webp "ASTON MARTIN V8 VIRAGE (1999) LUFTFILTER, VOLANTE, FAHRGESTELLNUMMER 69224 AN TEILEDIAGRAMM")
-part-diagram-2.3.webp "ASTON MARTIN V8 VIRAGE (1999) SEKUNDÄRLUFT-INJEKTIONSSYSTEM TEILEDIAGRAMM")
-part-diagram-2.4.webp "ASTON MARTIN V8 VIRAGE (1999) VAKUUMSYSTEM TEILEDIAGRAMM")
-part-diagram-2.5a.webp "ASTON MARTIN V8 VIRAGE (1999) ELEKTRONISCHE KRAFTSTOFFEINSPRITZUNG, BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-2.5b.webp "ASTON MARTIN V8 VIRAGE (1999) ELEKTRONISCHE KRAFTSTOFFEINSPRITZUNG, VOLANTE, FAHRGESTELLNUMMER 69225 EINGESCHALTET TEILEDIAGRAMM")
-part-diagram-2.6.webp "ASTON MARTIN V8 VIRAGE (1999) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-2.7a.webp "ASTON MARTIN V8 VIRAGE (1999) ABGASANLAGE, FRÜHE AUTOS TEILEDIAGRAMM")
-part-diagram-2.7b.webp "ASTON MARTIN V8 VIRAGE (1999) AUSPUFFANLAGE, VOLANTE, 1993 BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-2.7c.webp "ASTON MARTIN V8 VIRAGE (1999) AUSPUFFANLAGE, VOLANTE, FAHRGESTELLNUMMER 69225 AUF TEILEDIAGRAMM")
-part-diagram-3.10.webp "ASTON MARTIN V8 VIRAGE (1999) HYPOID-EINHEIT TEILEDIAGRAMM")
-part-diagram-3.11.webp "ASTON MARTIN V8 VIRAGE (1999) HYPOIDMONTAGE TEILEDIAGRAMM")
-part-diagram-3.12.webp "ASTON MARTIN V8 VIRAGE (1999) ANTRIEBSWELLEN- UND NABENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-3.1a.webp "ASTON MARTIN V8 VIRAGE (1999) TROQUE-KONVERTER, AUF UNGEFÄHRE FAHRGESTELLNUMMER 60042 TEILEDIAGRAMM")
-part-diagram-3.1b.webp "ASTON MARTIN V8 VIRAGE (1999) AUTOMATISCH TEILEDIAGRAMM")
-part-diagram-3.2a.webp "ASTON MARTIN V8 VIRAGE (1999) AUTOMATIKGETRIEBE, GETRIEBEKÜHLUNG, BIS CA. FAHRGESTELLNUMMER 60042 TEILEDIAGRAMM")
-part-diagram-3.2b.webp "ASTON MARTIN V8 VIRAGE (1999) AUTOMATIKGETRIEBE, GETRIEBEKÜHLUNG, CA. VIN 60043TO CA. VIN 60192 TEILEDIAGRAMM")
-part-diagram-3.2c.webp "ASTON MARTIN V8 VIRAGE (1999) AUTOMATIKGETRIEBE, GETRIEBEKÜHLUNG, AB CA. FAHRGESTELLNUMMER 60193 TEILEDIAGRAMM")
-part-diagram-3.3a.webp "ASTON MARTIN V8 VIRAGE (1999) 3 GESCHWINDIGKEITSWÄHLERBAUGRUPPE, BIS CA. FAHRGESTELLNUMMER 60042 TEILEDIAGRAMM")
-part-diagram-3.3b1.webp "ASTON MARTIN V8 VIRAGE (1999) 4 GANGWAHLSCHALTER, VOLANTE, CA. VN 60043 AUF TEILEDIAGRAMM")
-part-diagram-3.3b2.webp "ASTON MARTIN V8 VIRAGE (1999) 4 GANGWAHLSCHALTER, GETRIEBEGESTÄNGE, VOLANTE, UNGEFÄHRE FAHRGESTELLNUMMER 60043 AUF TEILEDIAGRAMM")
-part-diagram-3.4a.webp "ASTON MARTIN V8 VIRAGE (1999) 3 GESCHWINDIGKEIT GETRIEBEGEHÄUSE & ANTRIEBSSTRANG TEILEDIAGRAMM")
-part-diagram-3.4b.webp "ASTON MARTIN V8 VIRAGE (1999) 4 GESCHWINDIGKEIT GETRIEBEGEHÄUSE & ANTRIEBSSTRANG TEILEDIAGRAMM")
-part-diagram-3.5a.webp "ASTON MARTIN V8 VIRAGE (1999) 3 GESCHWINDIGKEIT VENTILKÖRPER, ÖLWANNE UND ANTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-3.5b.webp "ASTON MARTIN V8 VIRAGE (1999) 4 GESCHWINDIGKEIT VENTILKÖRPER, ÖLWANNE UND ANTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-3.6.webp "ASTON MARTIN V8 VIRAGE (1999) KUPPLUNG & SCHWUNGRAD TEILEDIAGRAMM")
-part-diagram-3.7.webp "ASTON MARTIN V8 VIRAGE (1999) KUPPLUNGSHYDRAULIK TEILEDIAGRAMM")
-part-diagram-3.8.webp "ASTON MARTIN V8 VIRAGE (1999) SCHALTGETRIEBE, GEHÄUSE UND WÄHLHEBEL TEILEDIAGRAMM")
-part-diagram-3.9.webp "ASTON MARTIN V8 VIRAGE (1999) SCHALTGETRIEBE, GETRIEBE UND ANTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-4.1.webp "ASTON MARTIN V8 VIRAGE (1999) HINTERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-4.2.webp "ASTON MARTIN V8 VIRAGE (1999) VORDERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-4.3a.webp "ASTON MARTIN V8 VIRAGE (1999) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-4.3a.1.webp "ASTON MARTIN V8 VIRAGE (1999) LENKSÄULE, 1993 AN TEILEDIAGRAMM")
-part-diagram-4.4.webp "ASTON MARTIN V8 VIRAGE (1999) SERVOLENKUNG TEILEDIAGRAMM")
