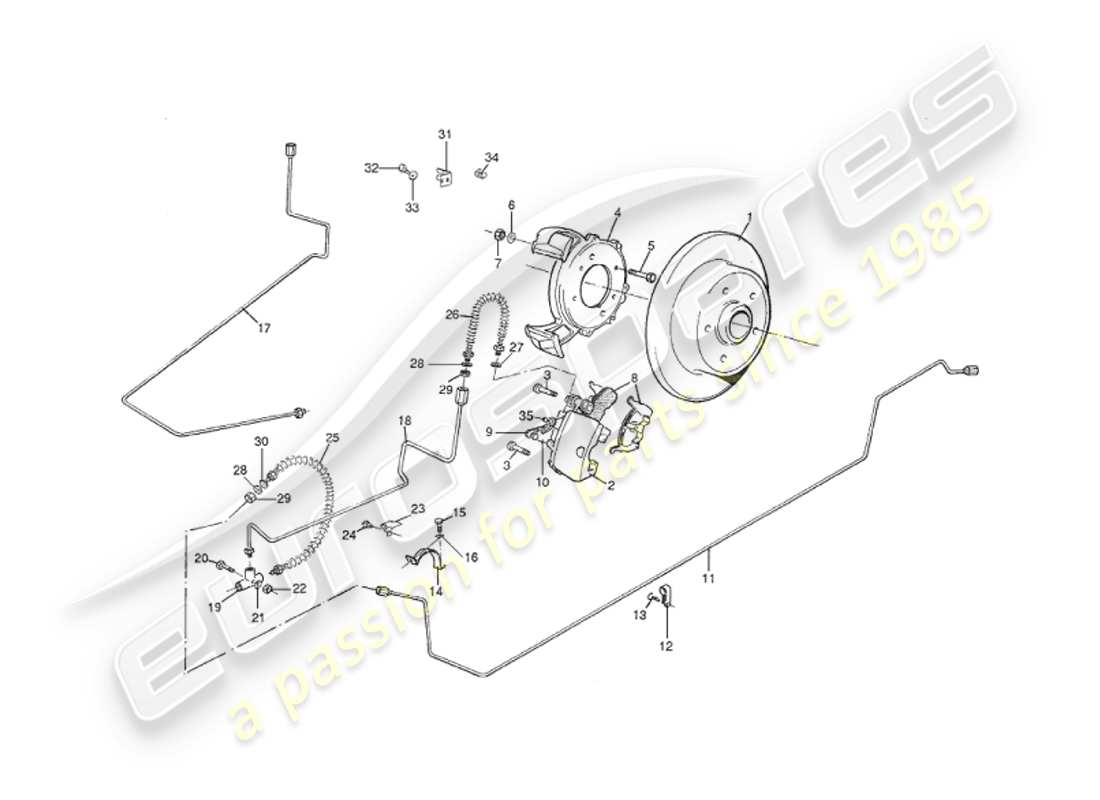

5.2 - Hintere Bremsen
Aston Martin V8 Virage (1999) Rear Brakes Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 28-50270
HINTERE SCHEIBE
Virage-Limousinen und früher Volante
# -
-
HINTERE SCHEIBEN- UND SPURVERBREITERUNGSBAUGRUPPE
Volante von (V) 60052 + 44/46/7/9
# 2
MPN: 28-50163
Bremssattel, hinten, rechts
# 2
MPN: 28-50164
Bremssattel, hinten, links
# 3
MPN: 28-50165
SCHRAUBE, BREMSSATTELBEFESTIGUNG
aus £6,84
aus £6,84
# 4
MPN: 28-50170
HALTERUNG FÜR DIE MONTAGE DES BREMSSATTELS
aus £58,72
aus £58,72
# 5
MPN: 694261
SCHRAUBE, M8 X 100, BREMSSATTELMONTAGE AM DE-DION-STRAHL
aus £2,53
aus £2,53
# 6
MPN: 692057
Scheibe, EINFACH, M8, MONTAGE DES BREMSSATTELS AM DE-DION-STRAHL
aus £0,47
aus £0,47
# 7
MPN: 692135
MUTTER, NYLOC, M8, BREMSSATTELMONTAGE AM DE-DION-STRAHL
aus £0,94
aus £0,94
# 8
MPN: 28-50169
HINTERER BREMSBELAGSATZ
# 8
MPN: 28-63062
HINTERER BREMSBELAGSATZ
Ab Oktober 1993
# 9
MPN: 28-51999
FRÜHLING, RÜCKKEHR
aus £0,99
aus £0,99
# 10
MPN: 30-53312
Handbremsaktuator, rechts
# 10
MPN: 30-53313
HANDBREMSSTELLANTRIEB, LINKS
# -
-
SCHRAUBE, 5/16 UNF X 5/8, STELLANTRIEBE AN BREMSSÄTTEL
# 11
MPN: 33-53948
BREMSLEITUNG, VORN NACH HINTEN
# 12
MPN: 691910
P'-CLIP, VORNE AN HINTERES ROHR
aus £0,47
aus £0,47
# 13
MPN: 627-000-0604
Schraube Nr. 6 X 1/2, am Chassis befestigen
aus £0,47
aus £0,47
# 14
MPN: 33-53955
SCHILD, BREMSLEITUNG
Nicht für Volante geeignet
aus £3,82
aus £3,82
# 15
MPN: 692090
SCHRAUBE M5 X 12, SCHUTZBEFESTIGUNG
Nicht für Volante geeignet
aus £0,47
aus £0,47
# 16
MPN: 692045
Scheibe, FEDER, M5, SCHILDBEFESTIGUNG
Nicht für Volante geeignet
aus £0,47
aus £0,47
# 17
MPN: 33-53946
Bremsleitung, hinten, T-Stück zum Bremssattel, rechts
# 18
MPN: 33-53947
Bremsleitung, hinten, T-Stück zum Bremssattel, links
# 19
MPN: 33-11493
T-STÜCK, HINTERE BREMSLEITUNGEN
aus £12,35
aus £12,35
# 20
MPN: 692267
BOLZEN, M6 X 30
aus £0,66
aus £0,66
# 21
MPN: 692056
Scheibe, EINFACH, M6
aus £0,47
aus £0,47
# 22
MPN: 692151
NUT, NYLOC, M6
aus £0,54
aus £0,54
# -
-
HALTERUNG, BREMSLEITUNGSCLIP, VORDERE MONTAGE, HINTERE AUFHÄNGUNG
# 23
MPN: 694262
CLIP, KANTENTYP
aus £1,07
aus £1,07
# 24
MPN: 080-033-0138
ROHRSCHELLE, EINZELN
aus £0,94
aus £0,94
# 25
MPN: 33-53866
BREMSSCHLAUCH, FLEXIBEL, HINTEN
aus £42,36
aus £42,36
# 26
MPN: 33-10826
BREMSSCHLAUCH, HINTEN, ROHR ZUM BREMSSATTEL
aus £61,02
aus £61,02
# 27
MPN: 695174
Scheibe, ALUMINIUM, HINTERE SCHLÄUCHE ZU BREMSSÄTTELN
aus £4,50
aus £4,50
# 28
MPN: 692068
Scheibe, RÜTTERFEST, M10, SCHLAUCHBEFESTIGUNG
aus £0,47
aus £0,47
# 29
MPN: 33-11490
MUTTER, M10, SCHLAUCHBEFESTIGUNG
# 30
MPN: 692058
Scheibe, EINFACH, M10, SCHLAUCHBEFESTIGUNG
aus £0,47
aus £0,47
# 31
MPN: 90-53905
HALTERUNG, KABELHALTERUNG FÜR ABS-GESCHWINDIGKEITSSENSOR
aus £4,18
aus £4,18
# 32
MPN: 692262
SCHRAUBE, M6 X 12, BEFESTIGUNG DER SENSORHALTERUNG
aus £0,47
aus £0,47
# 33
MPN: 692046
Scheibe, FEDER, M6
aus £0,47
aus £0,47
# 34
MPN: 695030
KABELCLIP, DOPPELT, SENSORKABEL FÜR BREMSLEITUNGEN
aus £2,39
aus £2,39
# -
-
HALTERUNG, KABELHALTERUNG
Ab Mai 1994
# -
-
KABELBINDER
Ab März 1994
# -
-
DICHTUNGSSATZ, HINTERER BREMSSATTEL
# 35
MPN: 28-56380
ENTLÜFTUNGSSCHRAUBE
aus £2,14
aus £2,14
