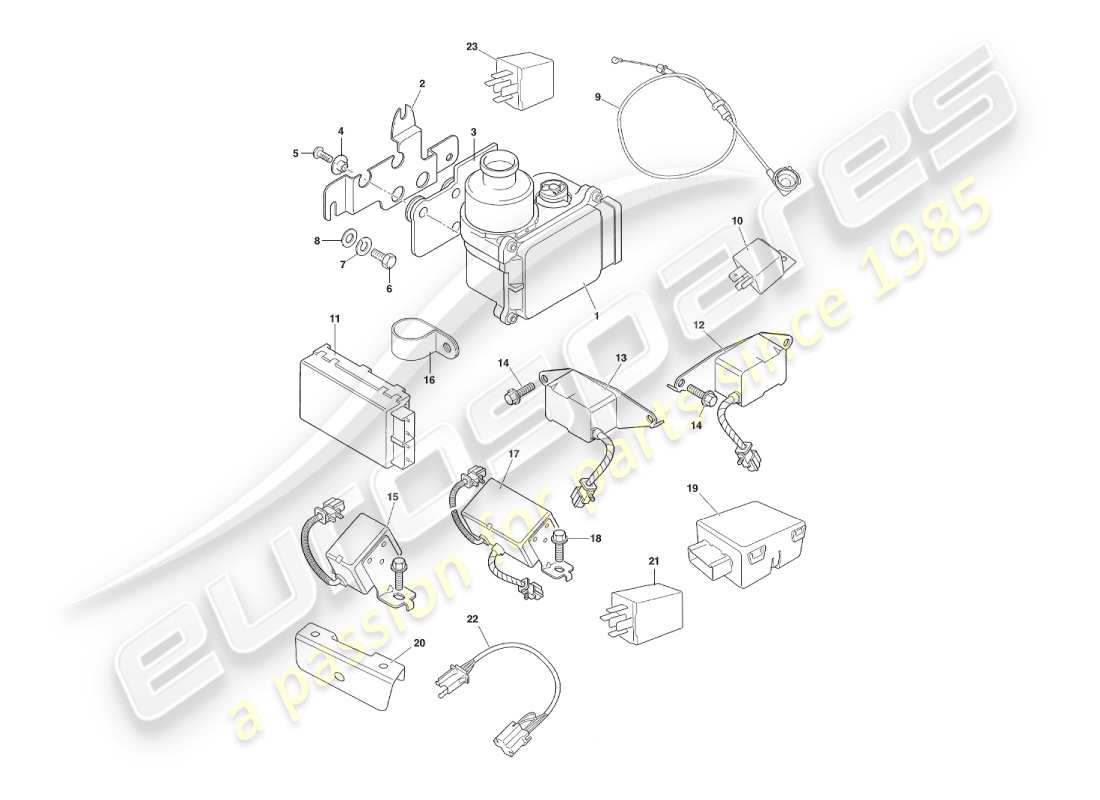

6.3E - Komponenten und Verkabelung
Aston Martin V8 Virage (1999) Components & Wiring Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 37-62684
Tempomat, Automatikautos
Bis zu (V) 60195
# 1
MPN: 37-64871
Tempomat, Automatikautos
Von (V) 60196 Bis zu (V) 60224
aus £482,27
aus £482,27
# 1
MPN: 37-65223
Tempomat, Automatikautos
Von (V) 60225
# 2
MPN: 37-62685
Montagehalterung
aus £12,90
aus £12,90
# 3
MPN: 37-64047
ISOLATOR PAD, CRUISE CONTROL UNIT TO BRACKET
aus £45,47
aus £45,47
# 4
MPN: 37-64048
ÖSENBUCHSE, TEMPOSTEUERGERÄT AN HALTERUNG
aus £4,36
aus £4,36
# 5
MPN: 37-64049
SCHRAUBE, M6 X 20, TEMPOSTEUEREINHEIT AN HALTERUNG
aus £1,17
aus £1,17
# 6
MPN: 692262
SCHRAUBE, M6 X 12, HALTERUNG AN RADBOGEN
aus £0,47
aus £0,47
# 7
MPN: 692046
Scheibe, FEDER, M6, HALTERUNG AN RADBOGEN
aus £0,47
aus £0,47
# 8
MPN: 692056
Scheibe, EINFACH, M6, HALTERUNG AN RADkasten
aus £0,47
aus £0,47
# 9
MPN: 08-62683
KABEL, TEMPOCONTROL
Siehe auch Abschnitt 2.1
aus £120,40
aus £120,40
# 10
MPN: 37-62989
RELAIS, ELEKTRISCHE VENTILATOREN
aus £37,98
aus £37,98
# -
-
SCHRAUBE, NYLON, M5 X 12
# -
-
Scheibe, NYLON, M5
# 11
MPN: 37-64157
Elektronisches Steuergerät Diagnosemodul
Fahrerairbag
# -
-
NYLONMUTTER
Fahrerairbag
# -
-
SCHRAUBE, M5 X 12
Fahrerairbag
# 12
MPN: 37-63028
SENSOR, AUSSEN, RH
Fahrerairbag
aus £103,32
aus £103,32
# 13
MPN: 37-63029
SENSOR, AUSSEN, LINKS
Fahrerairbag
aus £103,32
aus £103,32
# 14
MPN: 696296
SCHRAUBE, M6 X 20, DURLOC-SENSOREN AN STOSSFÄNGERROHREN
Fahrerairbag
aus £2,26
aus £2,26
# 15
MPN: 37-62276
SENSOR, MITTE VORNE
Fahrerairbag
aus £177,85
aus £177,85
# 16
MPN: 693363
KABELKLEMME, NYLON, SENSOR AN LÜFTERHAUBE
Fahrerairbag
aus £0,47
aus £0,47
# -
-
DISTANZSTÜCK, SENSOR AN LÜFTERHAUBE
Fahrerairbag
# -
-
SCHRAUBE, PK, NR. 8 X 5/8, SENSOR AN LÜFTERHAUBE
Fahrerairbag
# -
-
SCHRAUBE, M6 X 12, DURLOC-SENSOR AN KÜHLEROBERSEITE
Fahrerairbag
# 17
MPN: 37-62277
SENSOR, TUNNEL
Fahrerairbag
aus £446,70
aus £446,70
# 18
MPN: 696296
SCHRAUBE, M6 X 20, DURLOC-SENSOR AN TUNNEL
Fahrerairbag
aus £2,26
aus £2,26
# -
-
AUFKLEBER, AIRBAG-WARNUNG UNTER DER MOTORHAUBE
Fahrerairbag
# -
-
Aufkleber, Airbag-Warnung, Fahrer-Sonnenblende
Fahrerairbag
# -
-
WISCHERVERZÖGERUNGSEINHEIT
# 19
MPN: 37-74078
WISCHERVERZÖGERUNGSEINHEIT
Ab Mai 1995
aus £466,74
aus £466,74
# 20
MPN: 37-62680
MONTAGEHALTERUNG, WISCHERVERZÖGERUNGSEINHEIT
aus £7,02
aus £7,02
# -
-
Verzögerungseinheit, Warmstart
Ab Juli 1994
# 21
MPN: 37-56365
Verzögerungseinheit, Warmstart
Von (V) 60230
aus £25,19
aus £25,19
# 22
MPN: 37-56364
FÜHREN
Von (V) 60230
aus £58,17
aus £58,17
# 23
MPN: 37-64692
RELAIS, UMSTELLUNG, AC-KUPPLUNGSVERZÖGERUNG
Ab Juli 1994
# -
-
SCHRAUBE, M5 X 12, VERZÖGERUNG UND RELAIS BEFESTIGEN
Ab Juli 1994
# -
-
Scheibe, SPRF, M5, VERZÖGERUNG UND RELAIS BEFESTIGEN
Ab Juli 1994
# -
-
Scheibe, EINFACH, M5, VERZÖGERUNG UND RELAISBEFESTIGUNG
Ab Juli 1994
# -
-
MUTTER, M5, VERZÖGERUNG UND RELAIS BEFESTIGEN
Ab Juli 1994
