7.5 - Körper, Vorderseite

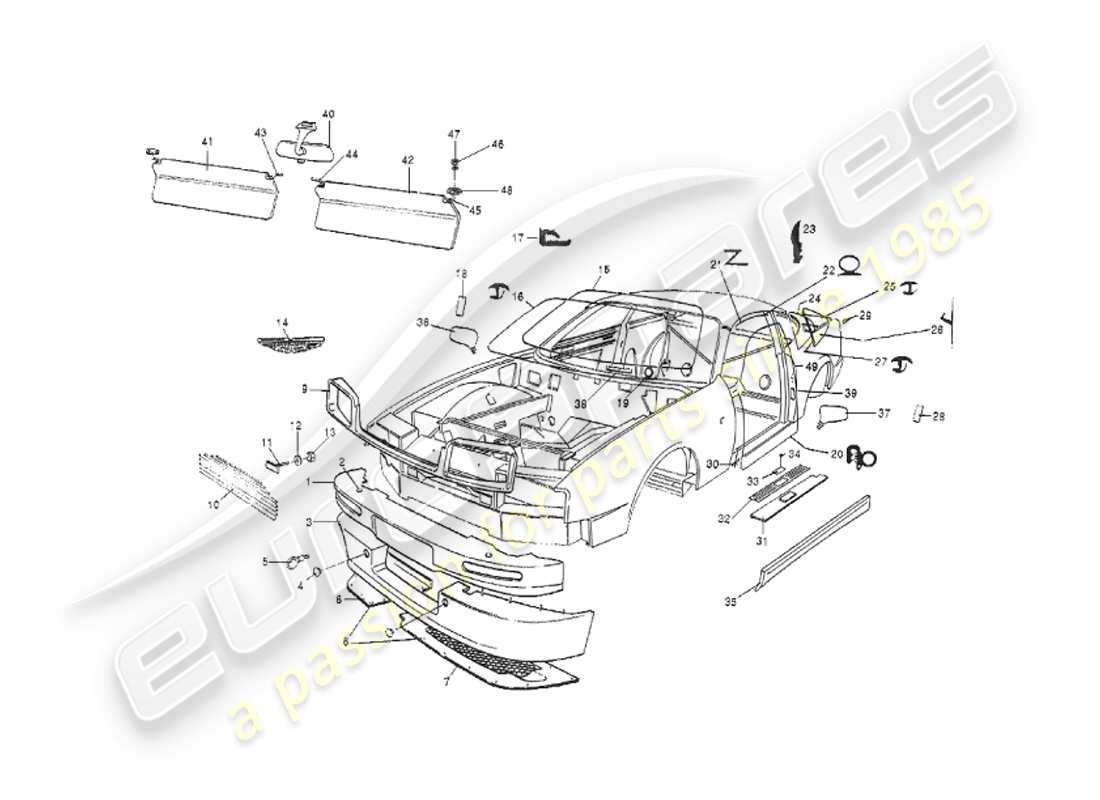

Aston Martin V8 Virage (1999) Body, Front Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 72-52868
VORDERE STOßSTANGENBAUGRUPPE
# 1
MPN: 72-55427
VORDERE STOßSTANGENBAUGRUPPE
Ab September 1991
aus £2.497,43
aus £2.497,43
# 1
MPN: 72-72292
VORDERER STOßSTANGENBAUGRUPPE (KEINE SCHEINWERFERWASCHANLAGE)
Ab August 1994
aus £2.699,90
aus £2.699,90
# 2
MPN: 72-50968
SCHEINWERFERWASCHKÖRPER
Siehe auch Abschnitt 6.4B
# -
-
Nuss, M18
Körperfixierung waschen
# -
-
SCHLAUCHANSCHLUSS, GERADE
# -
-
SCHLAUCH, SCHEINWERFERWASCHANLAGE
# -
-
SCHLAUCHKLEMME
# -
-
BOLZEN, M8 X 95
Äußere Stoßstangenbefestigung
# -
-
STUD, M8 X 110
Stoßstangeninnenbefestigung
# -
-
NUT, NYLOC, M8
Befestigung der vorderen Stoßstange
# -
-
Scheibe, EINFACH, SPEZIAL
Befestigung der vorderen Stoßstange
# -
-
Scheibe, EINFACH, M6
Befestigung der vorderen Stoßstange
# -
-
NUT, NYLOC, M6
Befestigung der vorderen Stoßstange
# 3
MPN: 78-51557
FRONTSPOILER BIS 95 MJ
Verwenden Sie nun 3 Stück unter dem Tablett (siehe unten).
# 3
MPN: 78-64807
FRONTSPOILER 95 MEIN AUF
aus £876,02
aus £876,02
# -
-
STUD, BIGHEAD, M5 X 25
Spoiler zum Auto
# -
-
Scheibe, EINFACH, GROSS, M5 X 15 AD
Spoiler zum Auto
# -
-
Nuss, M5
Spoiler zum Auto
# 4
MPN: 695284
Blindstopfen, Gummi
aus £0,95
aus £0,95
# 5
MPN: 40-52812
ABSCHLEPPÖSE
aus £170,04
aus £170,04
# 6
MPN: 78-53019
VORDERE UNTERWANNE UND ÖLFILTERBLECH-BAUGRUPPE 2PIECE
# -
-
MITTELPANEEL
Spätere 3 Teile
# -
-
RECHTS UNTER TABLETT
Spätere 3 Teile
# -
-
LINKS UNTER TABLETT
Spätere 3 Teile
# 7
MPN: 78-53020
Vorne unter dem Tablett und der Gitterbaugruppe
# 8
MPN: 78-52335
ÖLFILTER-ZUGANGSPANEEL
aus £90,74
aus £90,74
# -
-
Radmutter, M6
Bringen Sie die Zugangsklappe zum Ölfilter an
# -
-
SCHRAUBE, M6 X 14
Bringen Sie die Zugangsklappe zum Ölfilter an
# -
-
GEWINDEMUTTER, NR.8
Zugangsklappe zum Ölfilter zum Steinschlagschutz
# -
-
SCHRAUBE, NR. 10 X 1/2
Zugangsklappe zum Ölfilter zum Steinschlagschutz
# -
-
Radmutter, M6
Unter der Ablage zum Spoiler
# -
-
SCHRAUBE, M6 X 14
Unter der Ablage zum Spoiler
# -
-
SCHRAUBE, NR.10 X 1/2
Unter der Ablage zum Spoiler
# -
-
ENDSPITZENSCHRAUBENABDECKUNG
# 9
MPN: 78-53030
SCHEINWERFERVERKLEIDUNG
aus £911,30
aus £911,30
# 9
MPN: 78-53031
SCHEINWERFERVERKLEIDUNG
USA-Autos
aus £822,33
aus £822,33
# -
-
SCHRAUBE, NR.6 X 3/8
Scheinwerfereinfassung befestigen
# -
-
Scheibe, EINFACH, M4
Scheinwerfereinfassung befestigen
# 10
MPN: 71-52750
VORDERGRILL-BAUGRUPPE, SCHWARZ
aus £879,55
aus £879,55
# -
-
LE FRONTGRILL
# -
-
VORDERGRILL – VOLANTE
# 11
MPN: 71-52971
OBERE SCHIEBERBAUGRUPPE
aus £19,19
aus £19,19
# 12
MPN: 692054
Scheibe, EINFACH, M4
Frontgitter befestigen
aus £0,47
aus £0,47
# 13
MPN: 692314
NUT, NYLOC, M4
Frontgitter befestigen
aus £0,47
aus £0,47
# 14
MPN: 78-19336
Motorhaubenabzeichen, Aston Martin
aus £183,43
aus £183,43
# -
-
Nuss, 2BA
Abzeichen auf der Motorhaube
# 15
MPN: 76-50256
Windschutzscheibenglas, getönt, mit Sonnenschutzband, beheizbar
aus £2.591,62
aus £2.591,62
# 15
MPN: 76-62870
Windschutzscheibenglas, getönt, mit unbeheiztem Sonnenschutzband
# -
-
WINDSCHUTZSCHEIBENGLAS, KLAR
Australien
# 16
MPN: 77-52031
WINDSCHUTZSCHEIBENDICHTUNG AUSSEN, T-TEIL
Bitte bestellen Sie 4x 77-52031, um eine durchgehende Länge zu erhalten
aus £19,36
aus £19,36
# 17
MPN: 77-52036
WINDSCHUTZSCHEIBENDICHTUNG INNEN
aus £15,59
aus £15,59
# 18
MPN: 694099
Windschutzscheiben-Füllstreifen, 6 mm breit X 5 mm dick
Untere Bildschirmschiene
aus £20,35
aus £20,35
# -
-
KLEBSTOFF, GUMMIBEFESTIGUNG
# -
-
GRUNDIERUNG, GUMMIBEFESTIGUNG
# 19
MPN: 030-010-0023
Halter für Kfz-Steuerplakette, Kunststoff
# 19
MPN: 695395
KFZ-STEUERSCHEIBENHALTER, MAGNETISCH
aus £4,61
aus £4,61
# 20
MPN: 77-50302
Dichtungsgummi, Türöffnung
Nur Limousine
# 21
MPN: 77 -26116
Dichtung, obere Türöffnung
Frühe Autos – nur Limousine
# 22
MPN: 695983
Dichtung, obere Türöffnung
Spätere Autos – nur Limousine
aus £20,59
aus £20,59
# 23
MPN: 694098
DICHTUNG, TÜR AUSSEN
Nur Limousine
aus £20,64
aus £20,64
# -
-
HINTERE SEITENSCHEIBE, RECHTS
Nur Limousine
# 24
MPN: 76-53775
HINTERE SEITENSCHEIBE, LINKS
Nur Limousine
aus £1.459,03
aus £1.459,03
# 24
MPN: 76-54258
HINTERE SEITENSCHEIBE, RECHTS
USA – nur Limousine
aus £593,70
aus £593,70
# 24
MPN: 76-54259
HINTERE SEITENSCHEIBE, LINKS
USA – nur Limousine
# 25
MPN: 77-52030
DICHTUNG, OBER
Nur Limousine
aus £7,67
aus £7,67
# 26
MPN: 77-52032
DICHTUNG, UNTERE
Nur Limousine
aus £6,65
aus £6,65
# 27
MPN: 77-52031
DICHTUNG, VORNE
Nur Limousine
aus £19,36
aus £19,36
# 28
MPN: 694099
DICHTUNGSSTREIFEN, 6MM BREIT X 5MM DICK
B-Säule – nur Limousine
aus £20,35
aus £20,35
# 29
MPN: 77-55346
CHEATER-PANEL, RÜCKSEITIGES GLAS
Nur Limousine
aus £26,79
aus £26,79
# -
-
Schwellerblende, innen, rechts
Nicht USA
# 30
MPN: 83-53039
Schwellerabschluss, innen, links
Nicht USA
aus £110,28
aus £110,28
# 30
MPN: 83-54728
Schwellerblende, innen, rechts
USA
# 30
MPN: 83-54729
Schwellerabschluss, innen, links
USA
# -
-
SCHRAUBE, NR.6 X 1
Finisher-Anbringung
# -
-
Schweller-Einfassung, rechts
Frühe Autos
# -
-
Schweller-Trittblech-Einfassung, links
Frühe Autos
# -
-
Schweller-Einfassung, rechts
Spätere Autos und Volante
# 31
MPN: 78-54465
Schweller-Trittblech-Einfassung, links
Spätere Autos und Volante
aus £194,98
aus £194,98
# 32
MPN: 78-54460
Schweller-Trittplatte aus Gummi
Spätere Autos und Volante
aus £123,79
aus £123,79
# 33
MPN: 78-54461
NAMENSSCHILD DER SCHWELLER-TRITTPLATTE
Spätere Autos und Volante
aus £82,33
aus £82,33
# 34
MPN: 695046
SCHRAUBE, M3 X 6, NAMENSSCHILD ZUM UMGEBEN
Spätere Autos und Volante
aus £0,92
aus £0,92
# -
-
KLEBEBAND
Befestigung der Trittplatteneinfassung
# -
-
SIKAFLEX 255FC
Befestigung der Trittplatteneinfassung
# -
-
Oberflächenreiniger
Befestigung der Trittplatteneinfassung
# -
-
ÄUSSERER SEITENSCHWELLER, GFK, RECHTS
Einschließlich Volante
# 35
MPN: 78-54103
ÄUSSERER SEITENSCHWELLER, GFK, LINKS
Einschließlich Volante
aus £315,78
aus £315,78
# -
-
SCHRAUBE, NR.8 X 1/2
Seitenschweller an Karosserie
# -
-
SCHRAUBENSCHUTZKAPPE
Seitenschweller an Karosserie
# -
-
Scheibe
Seitenschweller an Karosserie
# -
-
KLEBSTOFF
Seitenschweller an Karosserie
# -
-
GRUNDIERUNG
Seitenschweller an Karosserie
# 36
MPN: 37-51332
TÜRSPIEGEL, ELEKTRISCH, KONVEX, RECHTS
Nicht USA, Australien – Saloon und Volante nach 93
aus £471,68
aus £471,68
# -
-
SPIEGELGLAS, BEHEIZT, KONVEX
Nicht USA, Australien – Saloon und Volante nach 93
# -
-
Außenspiegel, elektrisch, flach, rechts
USA optional. Nicht Canada-Saloon & Volante nach 93
# -
-
SPIEGELGLAS, BEHEIZT, FLACH
USA optional. Nicht Canada-Saloon & Volante nach 93
# -
-
TÜRSPIEGEL, ELEKTRISCH, KONVEX, GLAS MIT BESCHRIFTUNG, RECHTS
USA Alternative-Saloon & Volante zu 93
# -
-
Spiegelglas, beschriftet, beheizt, konvex
USA Alternative-Saloon & Volante zu 93
# -
-
Außenspiegel, elektrisch, flach, rechts
Australia-Saloon & Volante nach 93
# -
-
SPIEGELGLAS, BEHEIZT, FLACH
Australien – Saloon & Volante bis 93
# -
-
TÜRSPIEGEL RECHTS, GEWINDEBLENDE
Volante 93 an
# -
-
TÜRSPIEGEL RH USA, GEWINDEBLENDE
Volante 93 an
# -
-
TÜRSPIEGEL RECHTS, FLACHBEZEL
Volante am 95Februar
# -
-
TÜRSPIEGEL RH USA, FLACHBEZEL
Volante am 95Februar
# 37
MPN: 37-51333
TÜRSPIEGEL, ELEKTRISCH, KONVEX, LINKS
Nicht USA, Kanada, Australien – Saloon und Volante nach 93
aus £471,68
aus £471,68
# -
-
SPIEGELGLAS, BEHEIZT, KONVEX
Nicht USA, Kanada, Australien – Saloon und Volante nach 93
# -
-
TÜRSPIEGEL, ELEKTRISCH, FLACH, LINKS
USA, Kanada, Australien – Saloon & Volante nach 93
# -
-
SPIEGELGLAS, BEHEIZT, FLACH
USA, Kanada, Australien – Saloon & Volante nach 93
# -
-
TÜRSPIEGEL LINKS, GEWINDEBLENDE
Volante 93 an
# -
-
TÜRSPIEGEL LINKS USA, GEWINDEBLENDE
Volante 93 an
# -
-
TÜRSPIEGEL LINKS, FLACHBEZEL
Volante am 95Februar
# -
-
TÜRSPIEGEL LINKS, USA, FLACHBEZEL
Volante am 95Februar
# 38
MPN: 97-54948
FAHRGESTELLPLATTE, FACIA-OBERSEITE
USA und Kanada
aus £10,35
aus £10,35
# -
-
POP-NIET, 1/8-PLATTE AN DER FACIA-OBERSEITE
USA und Kanada
# 39
MPN: 97-52316
Zertifizierungsschild an der linken B-Säule befestigt
USA
aus £28,11
aus £28,11
# 39
MPN: 97-55226
Zertifizierungsschild an der linken B-Säule befestigt
Kanada
aus £31,79
aus £31,79
# 39
MPN: 97-25312
Zertifizierungsschild an der linken B-Säule befestigt
Mitte. Ost
aus £18,42
aus £18,42
# 40
MPN: 80-24065
RÜCKBLICKSPIEGEL, SELBSTKLEBEND
aus £78,67
aus £78,67
# -
-
KLEBEPAD
# -
-
RUNDER MARKIERER
# 41
MPN: 83-52055
SONNENBLENDE-BAUGRUPPE, GETRIMMT, RECHTS
Rechtslenker
aus £220,11
aus £220,11
# 41
MPN: 83-51114
SONNENBLENDE, UNBETRIMMT, RECHTS
Rechtslenker
aus £118,06
aus £118,06
# 42
MPN: 83-52056
SONNENBLENDE-BAUGRUPPE, GETRIMMT, LINKS, MIT SPIEGEL
Rechtslenker
aus £220,11
aus £220,11
# -
-
SONNENBLENDE, UNBETRIMMT, LINKS
Rechtslenker
# -
-
Sonnenblendenspiegel, Beifahrerseite
# -
-
KLEBSTOFF, SPIEGEL ANBRINGEN
Besatzfarbe empfehlen
# -
-
Sonnenblendenbaugruppe, beschnitten, rechts, mit Spiegel
Linkslenker, nicht USA. Besatzfarbe empfehlen
# -
-
Sonnenblendenbaugruppe, beschnitten, rechts, mit Spiegel
Linkslenker USA. Besatzfarbe empfehlen
# -
-
SONNENBLENDE, UNBETRIMMT, RECHTS
Linkslenker Ausstattungsfarbe empfehlen
# -
-
Sonnenblendenspiegel, Beifahrerseite
Besatzfarbe empfehlen
# -
-
SONNENBLENDE-BAUGRUPPE, GETRIMMT, LINKS
Linkslenker, nicht USA. Besatzfarbe empfehlen
# -
-
SONNENBLENDE, UNBETRIMMT, LINKS
Linkslenker, nicht USA. Besatzfarbe empfehlen
# -
-
SONNENBLENDE-BAUGRUPPE, GETRIMMT, LINKS, MIT SPIEGEL
Besatzfarbe empfehlen
# -
-
SONNENBLENDE, UNBETRIMMT, LINKS
Linkslenker USA. Besatzfarbe empfehlen
# -
-
Sonnenblendenspiegel, Fahrerseite
Linkslenker USA. Besatzfarbe empfehlen
# -
-
KLEBSTOFF, SPIEGEL ANBRINGEN
Linkslenker USA
# -
-
ETIKETT, GROSS, RECHTE SONNENBLENDE, PASSIVE RESTR SICHERHEITSGURTHINWEIS
USA
# -
-
ETIKETT, KLEIN, RECHTE SONNENBLENDE, PASSIVE RESTR SICHERHEITSGURTHINWEIS
USA
# -
-
ETIKETT, GROSS, SONNENBLENDE LINKS, PASSIVE RESTR SICHERHEITSGURTHINWEIS
USA
# -
-
ETIKETT, KLEIN, SONNENBLENDE LINKS, PASSIVE RESTR SICHERHEITSGURTHINWEIS
USA
# 43
MPN: 83-52988
SONNENBLENDE-ZENTRUM, RECHTS
aus £18,21
aus £18,21
# 44
MPN: 83-52989
SONNENBLENDE MITTELSCHWENK, LINKS
aus £18,21
aus £18,21
# -
-
SCHRAUBE, M5 X 20
Schwenkbefestigung
# -
-
Scheibe, FEDER, M5
Schwenkbefestigung
# -
-
Scheibe, EINFACH, M5
Schwenkbefestigung
# 45
MPN: 83-52983
SONNENBLENDE ÄUSSERER PIVOT
aus £17,79
aus £17,79
# 46
MPN: 692055
Scheibe, EINFACH, M5
Zur Basis schwenkbar
aus £0,47
aus £0,47
# 47
MPN: 694202
SICHERUNGSMUTTER, M5
Zur Basis schwenkbar
aus £0,52
aus £0,52
# 48
MPN: 83-52991
ÄUSSERER PIVOT-BASIS DER SONNENBLENDE
aus £37,99
aus £37,99
# -
-
SCHRAUBE, M5 X 25, SCHWARZ
Befestigung am Drehsockel
# -
-
DISTANZSTÜCK, SONNENBLENDE ZUM KOPFSCHIENE
USA
# -
-
FINISHER, „B“-POST
# -
-
KLEBEBAND
# 49
MPN: 069-077-0031
Dichtung, Türschließsäulenkante
Spätere Autos
# -
-
Chromleiste an der Vordertür
VOLANTE
# -
-
CHROMSTREIFEN HINTERER TAILLE
VOLANTE
# -
-
CHROMSTREIFEN FÜR DEN KOFFERRAUMDECKEL
VOLANTE
# -
-
FT UNTERER KÜHLERGRILL-CHROMSTREIFEN
VOLANTE
# -
-
CHROMSTREIFEN FÜR FRONTSTOßSTANGE
VOLANTE
# -
-
H CLIP CHROMSTREIFEN
-part-diagram-7.6.webp "ASTON MARTIN V8 VIRAGE (1999) KAROSSERIE, MOTORHAUBE TEILEDIAGRAMM")
-part-diagram-7.7a.webp "ASTON MARTIN V8 VIRAGE (1999) KAROSSERIE, HINTEN TEILEDIAGRAMM")
-part-diagram-7.7b1.webp "ASTON MARTIN V8 VIRAGE (1999) KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
-part-diagram-7.7b2.webp "ASTON MARTIN V8 VIRAGE (1999) KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
-part-diagram-7.7b3.webp "ASTON MARTIN V8 VIRAGE (1999) TANKKLAPPEN, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8a.webp "ASTON MARTIN V8 VIRAGE (1999) INNENAUSSTATTUNG, ARMATURENBRETT UND MITTELKONSOLE TEILEDIAGRAMM")
-part-diagram-7.8a1.webp "ASTON MARTIN V8 VIRAGE (1999) INNENAUSBAU, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.8a2.webp "ASTON MARTIN V8 VIRAGE (1999) ARMATURENBRETTGEHÄUSE, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8a3.webp "ASTON MARTIN V8 VIRAGE (1999) MITTELKONSOLE, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8a4.webp "ASTON MARTIN V8 VIRAGE (1999) KOPFSCHIENE, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8a5.webp "ASTON MARTIN V8 VIRAGE (1999) HECKVERKLEIDUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8b1.webp "ASTON MARTIN V8 VIRAGE (1999) INNENAUSSTATTUNG, SITZAUSSTATTUNG & EUROPÄISCHE SITZE TEILEDIAGRAMM")
-part-diagram-7.8b2.webp "ASTON MARTIN V8 VIRAGE (1999) INNENAUSSTATTUNG, USA-SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-7.8c.webp "ASTON MARTIN V8 VIRAGE (1999) INNENAUSSTATTUNG TEILEDIAGRAMM")
-part-diagram-7.9a.webp "ASTON MARTIN V8 VIRAGE (1999) HAUBENRAHMENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-7.9b.webp "ASTON MARTIN V8 VIRAGE (1999) HAUBENHYDRAULIKSYSTEM TEILEDIAGRAMM")
-part-diagram-7.9c1.webp "ASTON MARTIN V8 VIRAGE (1999) MONTAGE DER HAUBE TEILEDIAGRAMM")
-part-diagram-7.9c2.webp "ASTON MARTIN V8 VIRAGE (1999) MONTAGE DER HAUBE TEILEDIAGRAMM")
-part-diagram-7.9d.webp "ASTON MARTIN V8 VIRAGE (1999) MONTAGE DER HAUBE TEILEDIAGRAMM")
-part-diagram-7.9e.webp "ASTON MARTIN V8 VIRAGE (1999) HINTERES SEITENLICHT WEGLASSEN TEILEDIAGRAMM")
-part-diagram-8.1.webp "ASTON MARTIN V8 VIRAGE (1999) EINBAU IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-8.2a.webp "ASTON MARTIN V8 VIRAGE (1999) INNENAUSBAU TEILEDIAGRAMM")
-part-diagram-8.2b.webp "ASTON MARTIN V8 VIRAGE (1999) SENSOREN, SCHALTER, MAGNETSPULEN, MOTOREN USW TEILEDIAGRAMM")
-part-diagram-9.1.webp "ASTON MARTIN V8 VIRAGE (1999) OPTIONALE AUSRÜSTUNG TEILEDIAGRAMM")
-part-diagram-9.2.webp "ASTON MARTIN V8 VIRAGE (1999) WERKZEUGE & SONSTIGES TEILEDIAGRAMM")
-part-diagram-9.3.webp "ASTON MARTIN V8 VIRAGE (1999) DICHTUNGSSÄTZE TEILEDIAGRAMM")
-part-diagram-1.1.webp "ASTON MARTIN V8 VIRAGE (1999) ZYLINDERBLOCK TEILEDIAGRAMM")
-part-diagram-1.2.webp "ASTON MARTIN V8 VIRAGE (1999) KURBELWELLE, KOLBEN UND PLEUEL TEILEDIAGRAMM")
-part-diagram-1.3a.webp "ASTON MARTIN V8 VIRAGE (1999) ZYLINDERKOPF, BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-1.3b.webp "ASTON MARTIN V8 VIRAGE (1999) ZYLINDERKOPF, AB FAHRGESTELLNUMMER 69225 TEILEDIAGRAMM")
-part-diagram-1.4a.webp "ASTON MARTIN V8 VIRAGE (1999) STEUERGEHÄUSE, WASSERPUMPE UND KETTENRÄDER TEILEDIAGRAMM")
-part-diagram-1.4b.webp "ASTON MARTIN V8 VIRAGE (1999) GÜRTEL & KETTEN TEILEDIAGRAMM")
-part-diagram-1.5.webp "ASTON MARTIN V8 VIRAGE (1999) ÖLPUMPE & ÖLWANNE TEILEDIAGRAMM")
-part-diagram-1.6a.webp "ASTON MARTIN V8 VIRAGE (1999) ÖLKÜHLSYSTEM, BIS CA. FAHRGESTELLNUMMER 60192 TEILEDIAGRAMM")
-part-diagram-1.6b.webp "ASTON MARTIN V8 VIRAGE (1999) ÖLKÜHLSYSTEM, VOLANTE, CA. FAHRGESTELLNUMMER 60193 TEILEDIAGRAMM")
-part-diagram-1.7a1.webp "ASTON MARTIN V8 VIRAGE (1999) WASSERKÜHLSYSTEM, BIS CA. FAHRGESTELLNUMMER 60192 TEILEDIAGRAMM")
-part-diagram-1.7a2.webp "ASTON MARTIN V8 VIRAGE (1999) WASSERKÜHLSYSTEM, VOLANTE, CA. FAHRGESTELLNUMMER 60193 TEILEDIAGRAMM")
-part-diagram-1.7b1.webp "ASTON MARTIN V8 VIRAGE (1999) KÜHLERLÜFTERHAUBE, BIS CA. FAHRGESTELLNUMMER 60192 TEILEDIAGRAMM")
-part-diagram-1.7b2.webp "ASTON MARTIN V8 VIRAGE (1999) KÜHLERLÜFTERHAUBE, VOLANTE, CA. VIN 60193 AUF TEILEDIAGRAMM")
-part-diagram-1.8.webp "ASTON MARTIN V8 VIRAGE (1999) MOTORLAGER TEILEDIAGRAMM")
-part-diagram-1.9a.webp "ASTON MARTIN V8 VIRAGE (1999) ZÜNDSPULE, VERTEILER UND ANLASSER TEILEDIAGRAMM")
-part-diagram-1.9b.webp "ASTON MARTIN V8 VIRAGE (1999) GENERATOR TEILEDIAGRAMM")
-part-diagram-2.1a.webp "ASTON MARTIN V8 VIRAGE (1999) GASGESTÄNGE UND STEUERUNGEN, BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-2.1b.webp "ASTON MARTIN V8 VIRAGE (1999) GASGESTÄNGE UND STEUERUNGEN, VOLANTE, VIN 69225 AUF TEILEDIAGRAMM")
-part-diagram-2.2a.webp "ASTON MARTIN V8 VIRAGE (1999) KRAFTSTOFF, EMISSIONSKONTROLLE, ABGAS TEILEDIAGRAMM")
-part-diagram-2.2b1.webp "ASTON MARTIN V8 VIRAGE (1999) LUFTFILTER, BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-2.2b2.webp "ASTON MARTIN V8 VIRAGE (1999) LUFTFILTER, VOLANTE, FAHRGESTELLNUMMER 69224 AN TEILEDIAGRAMM")
-part-diagram-2.3.webp "ASTON MARTIN V8 VIRAGE (1999) SEKUNDÄRLUFT-INJEKTIONSSYSTEM TEILEDIAGRAMM")
-part-diagram-2.4.webp "ASTON MARTIN V8 VIRAGE (1999) VAKUUMSYSTEM TEILEDIAGRAMM")
-part-diagram-2.5a.webp "ASTON MARTIN V8 VIRAGE (1999) ELEKTRONISCHE KRAFTSTOFFEINSPRITZUNG, BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-2.5b.webp "ASTON MARTIN V8 VIRAGE (1999) ELEKTRONISCHE KRAFTSTOFFEINSPRITZUNG, VOLANTE, FAHRGESTELLNUMMER 69225 EINGESCHALTET TEILEDIAGRAMM")
-part-diagram-2.6.webp "ASTON MARTIN V8 VIRAGE (1999) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-2.7a.webp "ASTON MARTIN V8 VIRAGE (1999) ABGASANLAGE, FRÜHE AUTOS TEILEDIAGRAMM")
-part-diagram-2.7b.webp "ASTON MARTIN V8 VIRAGE (1999) AUSPUFFANLAGE, VOLANTE, 1993 BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-2.7c.webp "ASTON MARTIN V8 VIRAGE (1999) AUSPUFFANLAGE, VOLANTE, FAHRGESTELLNUMMER 69225 AUF TEILEDIAGRAMM")
-part-diagram-3.10.webp "ASTON MARTIN V8 VIRAGE (1999) HYPOID-EINHEIT TEILEDIAGRAMM")
-part-diagram-3.11.webp "ASTON MARTIN V8 VIRAGE (1999) HYPOIDMONTAGE TEILEDIAGRAMM")
-part-diagram-3.12.webp "ASTON MARTIN V8 VIRAGE (1999) ANTRIEBSWELLEN- UND NABENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-3.1a.webp "ASTON MARTIN V8 VIRAGE (1999) TROQUE-KONVERTER, AUF UNGEFÄHRE FAHRGESTELLNUMMER 60042 TEILEDIAGRAMM")
-part-diagram-3.1b.webp "ASTON MARTIN V8 VIRAGE (1999) AUTOMATISCH TEILEDIAGRAMM")
-part-diagram-3.2a.webp "ASTON MARTIN V8 VIRAGE (1999) AUTOMATIKGETRIEBE, GETRIEBEKÜHLUNG, BIS CA. FAHRGESTELLNUMMER 60042 TEILEDIAGRAMM")
-part-diagram-3.2b.webp "ASTON MARTIN V8 VIRAGE (1999) AUTOMATIKGETRIEBE, GETRIEBEKÜHLUNG, CA. VIN 60043TO CA. VIN 60192 TEILEDIAGRAMM")
-part-diagram-3.2c.webp "ASTON MARTIN V8 VIRAGE (1999) AUTOMATIKGETRIEBE, GETRIEBEKÜHLUNG, AB CA. FAHRGESTELLNUMMER 60193 TEILEDIAGRAMM")
-part-diagram-3.3a.webp "ASTON MARTIN V8 VIRAGE (1999) 3 GESCHWINDIGKEITSWÄHLERBAUGRUPPE, BIS CA. FAHRGESTELLNUMMER 60042 TEILEDIAGRAMM")
-part-diagram-3.3b1.webp "ASTON MARTIN V8 VIRAGE (1999) 4 GANGWAHLSCHALTER, VOLANTE, CA. VN 60043 AUF TEILEDIAGRAMM")
-part-diagram-3.3b2.webp "ASTON MARTIN V8 VIRAGE (1999) 4 GANGWAHLSCHALTER, GETRIEBEGESTÄNGE, VOLANTE, UNGEFÄHRE FAHRGESTELLNUMMER 60043 AUF TEILEDIAGRAMM")
-part-diagram-3.4a.webp "ASTON MARTIN V8 VIRAGE (1999) 3 GESCHWINDIGKEIT GETRIEBEGEHÄUSE & ANTRIEBSSTRANG TEILEDIAGRAMM")
-part-diagram-3.4b.webp "ASTON MARTIN V8 VIRAGE (1999) 4 GESCHWINDIGKEIT GETRIEBEGEHÄUSE & ANTRIEBSSTRANG TEILEDIAGRAMM")
-part-diagram-3.5a.webp "ASTON MARTIN V8 VIRAGE (1999) 3 GESCHWINDIGKEIT VENTILKÖRPER, ÖLWANNE UND ANTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-3.5b.webp "ASTON MARTIN V8 VIRAGE (1999) 4 GESCHWINDIGKEIT VENTILKÖRPER, ÖLWANNE UND ANTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-3.6.webp "ASTON MARTIN V8 VIRAGE (1999) KUPPLUNG & SCHWUNGRAD TEILEDIAGRAMM")
-part-diagram-3.7.webp "ASTON MARTIN V8 VIRAGE (1999) KUPPLUNGSHYDRAULIK TEILEDIAGRAMM")
-part-diagram-3.8.webp "ASTON MARTIN V8 VIRAGE (1999) SCHALTGETRIEBE, GEHÄUSE UND WÄHLHEBEL TEILEDIAGRAMM")
-part-diagram-3.9.webp "ASTON MARTIN V8 VIRAGE (1999) SCHALTGETRIEBE, GETRIEBE UND ANTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-4.1.webp "ASTON MARTIN V8 VIRAGE (1999) HINTERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-4.2.webp "ASTON MARTIN V8 VIRAGE (1999) VORDERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-4.3a.webp "ASTON MARTIN V8 VIRAGE (1999) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-4.3a.1.webp "ASTON MARTIN V8 VIRAGE (1999) LENKSÄULE, 1993 AN TEILEDIAGRAMM")
-part-diagram-4.4.webp "ASTON MARTIN V8 VIRAGE (1999) SERVOLENKUNG TEILEDIAGRAMM")
-part-diagram-5.1a.webp "ASTON MARTIN V8 VIRAGE (1999) VORDERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-5.1b.webp "ASTON MARTIN V8 VIRAGE (1999) VORDERRADBREMSEN, NUR VOLANTE TEILEDIAGRAMM")
-part-diagram-5.2.webp "ASTON MARTIN V8 VIRAGE (1999) HINTERE BREMSEN TEILEDIAGRAMM")
-part-diagram-5.3.webp "ASTON MARTIN V8 VIRAGE (1999) HANDBREMSE TEILEDIAGRAMM")
-part-diagram-5.4.webp "ASTON MARTIN V8 VIRAGE (1999) PEDALGETRIEBE TEILEDIAGRAMM")
-part-diagram-5.5a.webp "ASTON MARTIN V8 VIRAGE (1999) RÄDER & REIFEN TEILEDIAGRAMM")
-part-diagram-5.5b.webp "ASTON MARTIN V8 VIRAGE (1999) RÄDER UND REIFEN, NUR VOLANTE TEILEDIAGRAMM")
-part-diagram-6.1a.webp "ASTON MARTIN V8 VIRAGE (1999) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.1b.webp "ASTON MARTIN V8 VIRAGE (1999) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.2.webp "ASTON MARTIN V8 VIRAGE (1999) LAMPEN & GLÜHBIRNEN TEILEDIAGRAMM")
-part-diagram-6.3a.webp "ASTON MARTIN V8 VIRAGE (1999) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3b.webp "ASTON MARTIN V8 VIRAGE (1999) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3c.webp "ASTON MARTIN V8 VIRAGE (1999) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3d.webp "ASTON MARTIN V8 VIRAGE (1999) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3e.webp "ASTON MARTIN V8 VIRAGE (1999) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3f.webp "ASTON MARTIN V8 VIRAGE (1999) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.4a.webp "ASTON MARTIN V8 VIRAGE (1999) SCHEIBENWISCHER TEILEDIAGRAMM")
-part-diagram-6.4b.webp "ASTON MARTIN V8 VIRAGE (1999) SCHEIBEN- UND SCHEINWERFERWASCHANLAGEN TEILEDIAGRAMM")
-part-diagram-7.1.webp "ASTON MARTIN V8 VIRAGE (1999) FAHRGESTELLRAHMEN TEILEDIAGRAMM")
-part-diagram-7.10a.webp "ASTON MARTIN V8 VIRAGE (1999) SICHERHEITSGURTE, EUROPA, LIMOUSINE & VOLANTE TEILEDIAGRAMM")
-part-diagram-7.10b.webp "ASTON MARTIN V8 VIRAGE (1999) SICHERHEITSGURTE, USA, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.2a.webp "ASTON MARTIN V8 VIRAGE (1999) FAHRGESTELLAUFBAU VORNE TEILEDIAGRAMM")
-part-diagram-7.2b.webp "ASTON MARTIN V8 VIRAGE (1999) FAHRGESTELL-AUFBAU, HINTEN TEILEDIAGRAMM")
-part-diagram-7.3a.webp "ASTON MARTIN V8 VIRAGE (1999) KAROSSERIETEILE, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.3b.webp "ASTON MARTIN V8 VIRAGE (1999) KAROSSERIETEILE, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.3c.webp "ASTON MARTIN V8 VIRAGE (1999) KAROSSERIETEILE, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.4a.webp "ASTON MARTIN V8 VIRAGE (1999) TÜREN, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.4b.webp "ASTON MARTIN V8 VIRAGE (1999) TÜREN, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.4c.webp "ASTON MARTIN V8 VIRAGE (1999) TÜRVERRIEGELUNG TEILEDIAGRAMM")
-part-diagram-7.4d.webp "ASTON MARTIN V8 VIRAGE (1999) WETTERSIEGEL, VOLANTE TEILEDIAGRAMM")
