7.6 - Karosserie, Motorhaube

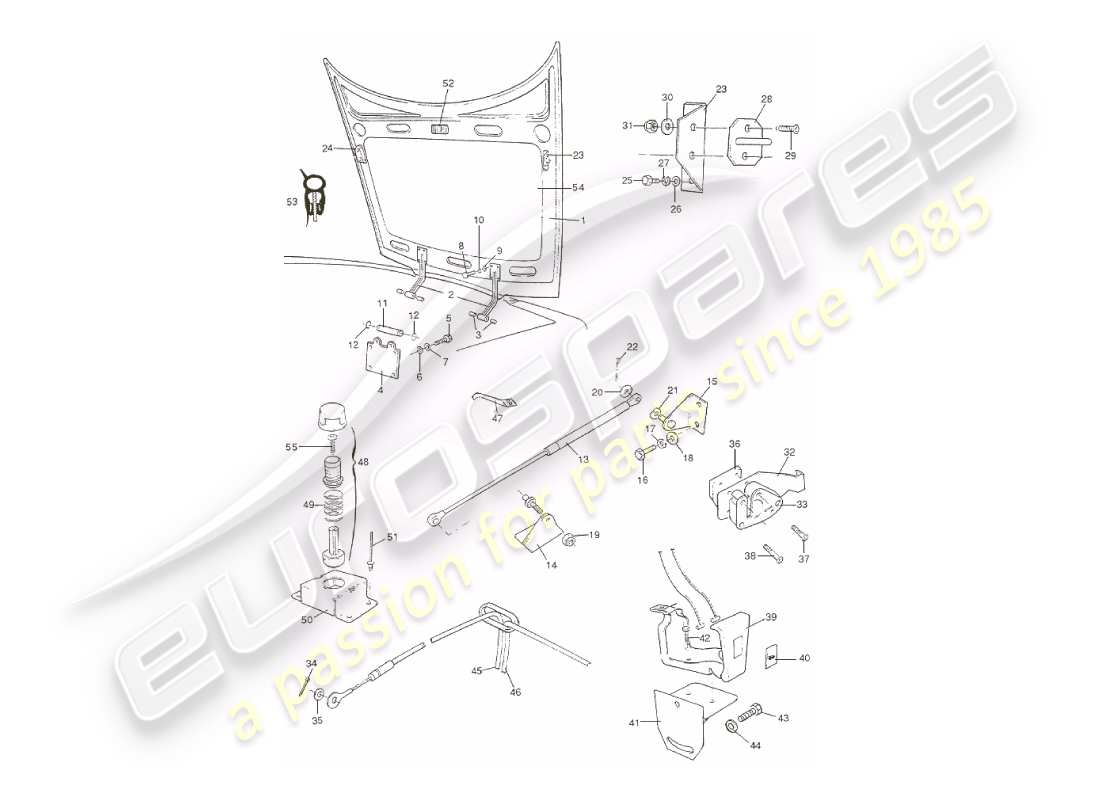

Aston Martin V8 Virage (1999) Body, Bonnet Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 64-54696
MONTAGE DER MOTORHAUBE
aus £9.413,23
aus £9.413,23
# -
-
ISOLIERPAD
# 2
MPN: 64-53483
SCHWENKARMBAUGRUPPE, MOTORHAUBE
aus £137,19
aus £137,19
# 3
MPN: 64-51563
LAGEREINSATZ
aus £12,10
aus £12,10
# 4
MPN: 64-51600
Scharnier-Schwenkhalterungsbaugruppe
# 5
MPN: 692091
KAPPENSCHRAUBE, M6 X 20
aus £0,99
aus £0,99
# 6
MPN: 692056
Scheibe, EINFACH M6
aus £0,47
aus £0,47
# 7
MPN: 692046
Scheibe, FEDER M6
aus £0,47
aus £0,47
# 8
MPN: 692129
SCHRAUBE, M8 X 25
Schwenkarm zur Motorhaube
aus £0,60
aus £0,60
# 9
MPN: 692057
Scheibe, EINFACH M8
Schwenkarm zur Motorhaube
aus £0,47
aus £0,47
# 10
MPN: 692047
Scheibe, FEDER M8
Schwenkarm zur Motorhaube
aus £0,47
aus £0,47
# 11
MPN: 64-51564
PIVOT PIN
aus £8,92
aus £8,92
# 12
MPN: 694304
SICHERUNGSRING
Sicherung des Drehzapfens
aus £0,47
aus £0,47
# 13
MPN: 64-51574
GASSTRÜTTE
# 13
MPN: 64-64626
GASSTRÜTTE
Volante, aus (V) 60167
aus £171,86
aus £171,86
# 14
MPN: 19-51560
Halterung, Gasfeder (Fahrgestell)
aus £11,88
aus £11,88
# 15
MPN: 64-52562
Halterung, Gasdruckfeder (Motorhaube)
aus £47,74
aus £47,74
# 16
MPN: 692088
SCHRAUBE, M6 X 16
Halterung an der Motorhaube
aus £0,47
aus £0,47
# 17
MPN: 692056
Scheibe, EINFACH M6
Halterung an der Motorhaube
aus £0,47
aus £0,47
# 18
MPN: 692045
Scheibe, FEDER M6
Halterung an der Motorhaube
aus £0,47
aus £0,47
# 19
MPN: 692135
NUT, NYLOC M8
Gasdruckfeder an Halterungen
aus £0,95
aus £0,95
# 20
MPN: 692057
Scheibe, EINFACH M8
Gasdruckfeder an Halterungen
aus £0,47
aus £0,47
# 21
MPN: 690217
Scheibe, WELLIG 5/16
Gasdruckfeder an Halterungen
aus £0,95
aus £0,95
# 22
MPN: 119520
GETEILTE PIN 1/16 X 1/2
Gasdruckfeder an Halterungen
aus £2.055,07
aus £2.055,07
# 23
MPN: 64-51552
Schließbügel, rechts
# 23
MPN: 64-65060
Schließbügel, rechts
VOLANTE
# 24
MPN: 64-51553
Schließbügel, links
# 24
MPN: 64-65061
Schließbügel, links
VOLANTE
# 25
MPN: 692088
SCHRAUBE, M6 X 16
aus £0,47
aus £0,47
# 26
MPN: 692056
Scheibe, EINFACH M6
aus £0,47
aus £0,47
# 27
MPN: 692046
Scheibe, FEDER M6
aus £0,47
aus £0,47
# 28
MPN: 64-25926
Stürmer, Motorhaube
aus £10,57
aus £10,57
# 29
MPN: 694040
SCHRAUBE, M6 X 16
Stürmer zur Klammer
# 30
MPN: 692056
Scheibe, EINFACH M6
Stürmer zur Klammer
aus £0,47
aus £0,47
# 31
MPN: 692151
NUT, NYLOC M6
Stürmer zur Klammer
aus £0,55
aus £0,55
# 32
MPN: 64-52958
HALTERUNG, MOTORHAUBENENTRIEGELUNGSKABEL, RECHTS
aus £10,22
aus £10,22
# 32
MPN: 64-52959
HALTERUNG, MOTORHAUBENENTRIEGELUNGSKABEL, LINKS
aus £16,40
aus £16,40
# 33
MPN: 64-54906
MOTORHAUBENVERRIEGELUNG, RECHTS
aus £68,77
aus £68,77
# 33
MPN: 64-54907
MOTORHAUBENVERRIEGELUNG, LINKS
aus £75,43
aus £75,43
# 33
MPN: 64-55208
MOTORHAUBENVERRIEGELUNG, RECHTS
Von (V) 50277
aus £89,30
aus £89,30
# 33
MPN: 64-55209
MOTORHAUBENVERRIEGELUNG, LINKS
Von (V) 50277
aus £89,30
aus £89,30
# 34
MPN: 690352
GETEILTE PIN 1/16 X 3/8
MOTORHAUBENVERRIEGELUNG
aus £0,47
aus £0,47
# 35
MPN: 122422
Scheibe, EINFACH 2BA
aus £0,47
aus £0,47
# 36
MPN: 64-11715
BEFESTIGUNGSPLATTE, MOTORHAUBENENTRIEGELUNG
aus £28,62
aus £28,62
# 37
MPN: 692296
SCHRAUBE, M6 X 30
Riegel an der Befestigungsplatte
aus £0,47
aus £0,47
# 38
MPN: 692766
SCHRAUBE, M6 X 35
Riegel an der Befestigungsplatte
aus £1,18
aus £1,18
# 39
MPN: 64-52962
HEBEL, MOTORHAUBENENTRIEGELUNG
aus £79,85
aus £79,85
# 40
MPN: 64-52963
SELBSTKLEBENDES ETIKETT
aus £15,24
aus £15,24
# 41
MPN: 64-54051
MONTAGEHALTERUNG, MOTORHAUBENENTRIEGELUNG
aus £61,32
aus £61,32
# 42
MPN: 692262
SCHRAUBE, M6 X 12
aus £0,47
aus £0,47
# 43
MPN: 692090
SCHRAUBE, M5 X 12
aus £0,47
aus £0,47
# 44
MPN: 692065
Scheibe, RÜTTERFEST M5
aus £0,47
aus £0,47
# -
-
ABDECKUNG, GFK, MOTORHAUBENENTRIEGELUNGSHEBEL, SIEHE ABSCHNITT. 7.8A
RHD (Getrimmt 83-53696)
# -
-
ABDECKUNG, GFK, MOTORHAUBENENTRIEGELUNGSHEBEL, SIEHE ABSCHNITT. 7.8A
LHD (Getrimmt 83-53697)
# -
-
VERBINDUNGSABDECKUNG, UNTERE A-SÄULE, LINKS, SIEHE ABSCHNITT. 7.8A
Rechtslenker
# -
-
VERDECKABDECKUNG, UNTERER A-PFOSTEN, RECHTS, SIEHE ABSCHNITT. 7.8A
Linkslenker
# -
-
SCHRAUBE, NR. 6 X 1/2, SIEHE ABSCHNITT.7.8A
# -
-
SCHRAUBE, NR.8 X 1/2, SIEHE ABSCHNITT. 7.8A
# 45
MPN: 64-52621
KABEL, MOTORHAUBENENTRIEGELUNG, LANG
Gesamtlänge 2430 mm
aus £161,55
aus £161,55
# 46
MPN: 64-52622
KABEL, MOTORHAUBENENTRIEGELUNG, KURZ
Gesamtlänge 1030 mm
aus £153,94
aus £153,94
# -
-
TÜLLE 3/8 BOHRUNG
# 47
MPN: 069-064-0046
FEDER, MOTORHAUBENHEBER
Frühe Autos
aus £65,05
aus £65,05
# -
-
SCHRAUBE, M5 X 12 FEDER AN KÖRPER
Frühe Autos
# -
-
Scheibe, EINFACH, M5 FEDER AN KÖRPER
Frühe Autos
# -
-
MUTTER, NYLOC, M5 FRÜHLING AN KÖRPER
Frühe Autos
# 48
MPN: 64-55197
Motorhaubenheber-Baugruppe, Feder entsorgen und Artikel verwenden 49
Spätere Autos und Volante
aus £39,85
aus £39,85
# 49
MPN: 695380
FEDER, MOTORHAUBENHEBER
Spätere Autos und Volante
aus £8,37
aus £8,37
# 50
MPN: 64-55386
GEHÄUSE, MOTORHAUBENHEBER
Spätere Autos und Volante
aus £10,26
aus £10,26
# 50
MPN: 64-64472
GEHÄUSE, MOTORHAUBENHEBER
Von (V) 60104
aus £7,71
aus £7,71
# -
-
STECKER MIT FLANSCH, KUNSTSTOFF
Spätere Autos
# 51
MPN: 691401
POPNIET
Spätere Autos
aus £0,47
aus £0,47
# 52
MPN: 069-037-0151
Motorhaubenleuchte
aus £149,69
aus £149,69
# 53
MPN: 698098
Motorhaubendichtung
# 54
MPN: 85-51763
ISOLIERPOLSTER, MOTORHAUBE
Von (V) 60148
aus £262,19
aus £262,19
# 55
MPN: 696516
SCHRAUBE, M5 X 20, POZI
Von (V) 60090
aus £0,47
aus £0,47
-part-diagram-7.7a.webp "ASTON MARTIN V8 VIRAGE (1999) KAROSSERIE, HINTEN TEILEDIAGRAMM")
-part-diagram-7.7b1.webp "ASTON MARTIN V8 VIRAGE (1999) KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
-part-diagram-7.7b2.webp "ASTON MARTIN V8 VIRAGE (1999) KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
-part-diagram-7.7b3.webp "ASTON MARTIN V8 VIRAGE (1999) TANKKLAPPEN, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8a.webp "ASTON MARTIN V8 VIRAGE (1999) INNENAUSSTATTUNG, ARMATURENBRETT UND MITTELKONSOLE TEILEDIAGRAMM")
-part-diagram-7.8a1.webp "ASTON MARTIN V8 VIRAGE (1999) INNENAUSBAU, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.8a2.webp "ASTON MARTIN V8 VIRAGE (1999) ARMATURENBRETTGEHÄUSE, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8a3.webp "ASTON MARTIN V8 VIRAGE (1999) MITTELKONSOLE, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8a4.webp "ASTON MARTIN V8 VIRAGE (1999) KOPFSCHIENE, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8a5.webp "ASTON MARTIN V8 VIRAGE (1999) HECKVERKLEIDUNG, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.8b1.webp "ASTON MARTIN V8 VIRAGE (1999) INNENAUSSTATTUNG, SITZAUSSTATTUNG & EUROPÄISCHE SITZE TEILEDIAGRAMM")
-part-diagram-7.8b2.webp "ASTON MARTIN V8 VIRAGE (1999) INNENAUSSTATTUNG, USA-SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-7.8c.webp "ASTON MARTIN V8 VIRAGE (1999) INNENAUSSTATTUNG TEILEDIAGRAMM")
-part-diagram-7.9a.webp "ASTON MARTIN V8 VIRAGE (1999) HAUBENRAHMENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-7.9b.webp "ASTON MARTIN V8 VIRAGE (1999) HAUBENHYDRAULIKSYSTEM TEILEDIAGRAMM")
-part-diagram-7.9c1.webp "ASTON MARTIN V8 VIRAGE (1999) MONTAGE DER HAUBE TEILEDIAGRAMM")
-part-diagram-7.9c2.webp "ASTON MARTIN V8 VIRAGE (1999) MONTAGE DER HAUBE TEILEDIAGRAMM")
-part-diagram-7.9d.webp "ASTON MARTIN V8 VIRAGE (1999) MONTAGE DER HAUBE TEILEDIAGRAMM")
-part-diagram-7.9e.webp "ASTON MARTIN V8 VIRAGE (1999) HINTERES SEITENLICHT WEGLASSEN TEILEDIAGRAMM")
-part-diagram-8.1.webp "ASTON MARTIN V8 VIRAGE (1999) EINBAU IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-8.2a.webp "ASTON MARTIN V8 VIRAGE (1999) INNENAUSBAU TEILEDIAGRAMM")
-part-diagram-8.2b.webp "ASTON MARTIN V8 VIRAGE (1999) SENSOREN, SCHALTER, MAGNETSPULEN, MOTOREN USW TEILEDIAGRAMM")
-part-diagram-9.1.webp "ASTON MARTIN V8 VIRAGE (1999) OPTIONALE AUSRÜSTUNG TEILEDIAGRAMM")
-part-diagram-9.2.webp "ASTON MARTIN V8 VIRAGE (1999) WERKZEUGE & SONSTIGES TEILEDIAGRAMM")
-part-diagram-9.3.webp "ASTON MARTIN V8 VIRAGE (1999) DICHTUNGSSÄTZE TEILEDIAGRAMM")
-part-diagram-1.1.webp "ASTON MARTIN V8 VIRAGE (1999) ZYLINDERBLOCK TEILEDIAGRAMM")
-part-diagram-1.2.webp "ASTON MARTIN V8 VIRAGE (1999) KURBELWELLE, KOLBEN UND PLEUEL TEILEDIAGRAMM")
-part-diagram-1.3a.webp "ASTON MARTIN V8 VIRAGE (1999) ZYLINDERKOPF, BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-1.3b.webp "ASTON MARTIN V8 VIRAGE (1999) ZYLINDERKOPF, AB FAHRGESTELLNUMMER 69225 TEILEDIAGRAMM")
-part-diagram-1.4a.webp "ASTON MARTIN V8 VIRAGE (1999) STEUERGEHÄUSE, WASSERPUMPE UND KETTENRÄDER TEILEDIAGRAMM")
-part-diagram-1.4b.webp "ASTON MARTIN V8 VIRAGE (1999) GÜRTEL & KETTEN TEILEDIAGRAMM")
-part-diagram-1.5.webp "ASTON MARTIN V8 VIRAGE (1999) ÖLPUMPE & ÖLWANNE TEILEDIAGRAMM")
-part-diagram-1.6a.webp "ASTON MARTIN V8 VIRAGE (1999) ÖLKÜHLSYSTEM, BIS CA. FAHRGESTELLNUMMER 60192 TEILEDIAGRAMM")
-part-diagram-1.6b.webp "ASTON MARTIN V8 VIRAGE (1999) ÖLKÜHLSYSTEM, VOLANTE, CA. FAHRGESTELLNUMMER 60193 TEILEDIAGRAMM")
-part-diagram-1.7a1.webp "ASTON MARTIN V8 VIRAGE (1999) WASSERKÜHLSYSTEM, BIS CA. FAHRGESTELLNUMMER 60192 TEILEDIAGRAMM")
-part-diagram-1.7a2.webp "ASTON MARTIN V8 VIRAGE (1999) WASSERKÜHLSYSTEM, VOLANTE, CA. FAHRGESTELLNUMMER 60193 TEILEDIAGRAMM")
-part-diagram-1.7b1.webp "ASTON MARTIN V8 VIRAGE (1999) KÜHLERLÜFTERHAUBE, BIS CA. FAHRGESTELLNUMMER 60192 TEILEDIAGRAMM")
-part-diagram-1.7b2.webp "ASTON MARTIN V8 VIRAGE (1999) KÜHLERLÜFTERHAUBE, VOLANTE, CA. VIN 60193 AUF TEILEDIAGRAMM")
-part-diagram-1.8.webp "ASTON MARTIN V8 VIRAGE (1999) MOTORLAGER TEILEDIAGRAMM")
-part-diagram-1.9a.webp "ASTON MARTIN V8 VIRAGE (1999) ZÜNDSPULE, VERTEILER UND ANLASSER TEILEDIAGRAMM")
-part-diagram-1.9b.webp "ASTON MARTIN V8 VIRAGE (1999) GENERATOR TEILEDIAGRAMM")
-part-diagram-2.1a.webp "ASTON MARTIN V8 VIRAGE (1999) GASGESTÄNGE UND STEUERUNGEN, BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-2.1b.webp "ASTON MARTIN V8 VIRAGE (1999) GASGESTÄNGE UND STEUERUNGEN, VOLANTE, VIN 69225 AUF TEILEDIAGRAMM")
-part-diagram-2.2a.webp "ASTON MARTIN V8 VIRAGE (1999) KRAFTSTOFF, EMISSIONSKONTROLLE, ABGAS TEILEDIAGRAMM")
-part-diagram-2.2b1.webp "ASTON MARTIN V8 VIRAGE (1999) LUFTFILTER, BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-2.2b2.webp "ASTON MARTIN V8 VIRAGE (1999) LUFTFILTER, VOLANTE, FAHRGESTELLNUMMER 69224 AN TEILEDIAGRAMM")
-part-diagram-2.3.webp "ASTON MARTIN V8 VIRAGE (1999) SEKUNDÄRLUFT-INJEKTIONSSYSTEM TEILEDIAGRAMM")
-part-diagram-2.4.webp "ASTON MARTIN V8 VIRAGE (1999) VAKUUMSYSTEM TEILEDIAGRAMM")
-part-diagram-2.5a.webp "ASTON MARTIN V8 VIRAGE (1999) ELEKTRONISCHE KRAFTSTOFFEINSPRITZUNG, BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-2.5b.webp "ASTON MARTIN V8 VIRAGE (1999) ELEKTRONISCHE KRAFTSTOFFEINSPRITZUNG, VOLANTE, FAHRGESTELLNUMMER 69225 EINGESCHALTET TEILEDIAGRAMM")
-part-diagram-2.6.webp "ASTON MARTIN V8 VIRAGE (1999) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-2.7a.webp "ASTON MARTIN V8 VIRAGE (1999) ABGASANLAGE, FRÜHE AUTOS TEILEDIAGRAMM")
-part-diagram-2.7b.webp "ASTON MARTIN V8 VIRAGE (1999) AUSPUFFANLAGE, VOLANTE, 1993 BIS FAHRGESTELLNUMMER 60224 TEILEDIAGRAMM")
-part-diagram-2.7c.webp "ASTON MARTIN V8 VIRAGE (1999) AUSPUFFANLAGE, VOLANTE, FAHRGESTELLNUMMER 69225 AUF TEILEDIAGRAMM")
-part-diagram-3.10.webp "ASTON MARTIN V8 VIRAGE (1999) HYPOID-EINHEIT TEILEDIAGRAMM")
-part-diagram-3.11.webp "ASTON MARTIN V8 VIRAGE (1999) HYPOIDMONTAGE TEILEDIAGRAMM")
-part-diagram-3.12.webp "ASTON MARTIN V8 VIRAGE (1999) ANTRIEBSWELLEN- UND NABENBAUGRUPPE TEILEDIAGRAMM")
-part-diagram-3.1a.webp "ASTON MARTIN V8 VIRAGE (1999) TROQUE-KONVERTER, AUF UNGEFÄHRE FAHRGESTELLNUMMER 60042 TEILEDIAGRAMM")
-part-diagram-3.1b.webp "ASTON MARTIN V8 VIRAGE (1999) AUTOMATISCH TEILEDIAGRAMM")
-part-diagram-3.2a.webp "ASTON MARTIN V8 VIRAGE (1999) AUTOMATIKGETRIEBE, GETRIEBEKÜHLUNG, BIS CA. FAHRGESTELLNUMMER 60042 TEILEDIAGRAMM")
-part-diagram-3.2b.webp "ASTON MARTIN V8 VIRAGE (1999) AUTOMATIKGETRIEBE, GETRIEBEKÜHLUNG, CA. VIN 60043TO CA. VIN 60192 TEILEDIAGRAMM")
-part-diagram-3.2c.webp "ASTON MARTIN V8 VIRAGE (1999) AUTOMATIKGETRIEBE, GETRIEBEKÜHLUNG, AB CA. FAHRGESTELLNUMMER 60193 TEILEDIAGRAMM")
-part-diagram-3.3a.webp "ASTON MARTIN V8 VIRAGE (1999) 3 GESCHWINDIGKEITSWÄHLERBAUGRUPPE, BIS CA. FAHRGESTELLNUMMER 60042 TEILEDIAGRAMM")
-part-diagram-3.3b1.webp "ASTON MARTIN V8 VIRAGE (1999) 4 GANGWAHLSCHALTER, VOLANTE, CA. VN 60043 AUF TEILEDIAGRAMM")
-part-diagram-3.3b2.webp "ASTON MARTIN V8 VIRAGE (1999) 4 GANGWAHLSCHALTER, GETRIEBEGESTÄNGE, VOLANTE, UNGEFÄHRE FAHRGESTELLNUMMER 60043 AUF TEILEDIAGRAMM")
-part-diagram-3.4a.webp "ASTON MARTIN V8 VIRAGE (1999) 3 GESCHWINDIGKEIT GETRIEBEGEHÄUSE & ANTRIEBSSTRANG TEILEDIAGRAMM")
-part-diagram-3.4b.webp "ASTON MARTIN V8 VIRAGE (1999) 4 GESCHWINDIGKEIT GETRIEBEGEHÄUSE & ANTRIEBSSTRANG TEILEDIAGRAMM")
-part-diagram-3.5a.webp "ASTON MARTIN V8 VIRAGE (1999) 3 GESCHWINDIGKEIT VENTILKÖRPER, ÖLWANNE UND ANTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-3.5b.webp "ASTON MARTIN V8 VIRAGE (1999) 4 GESCHWINDIGKEIT VENTILKÖRPER, ÖLWANNE UND ANTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-3.6.webp "ASTON MARTIN V8 VIRAGE (1999) KUPPLUNG & SCHWUNGRAD TEILEDIAGRAMM")
-part-diagram-3.7.webp "ASTON MARTIN V8 VIRAGE (1999) KUPPLUNGSHYDRAULIK TEILEDIAGRAMM")
-part-diagram-3.8.webp "ASTON MARTIN V8 VIRAGE (1999) SCHALTGETRIEBE, GEHÄUSE UND WÄHLHEBEL TEILEDIAGRAMM")
-part-diagram-3.9.webp "ASTON MARTIN V8 VIRAGE (1999) SCHALTGETRIEBE, GETRIEBE UND ANTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-4.1.webp "ASTON MARTIN V8 VIRAGE (1999) HINTERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-4.2.webp "ASTON MARTIN V8 VIRAGE (1999) VORDERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-4.3a.webp "ASTON MARTIN V8 VIRAGE (1999) LENKSÄULE TEILEDIAGRAMM")
-part-diagram-4.3a.1.webp "ASTON MARTIN V8 VIRAGE (1999) LENKSÄULE, 1993 AN TEILEDIAGRAMM")
-part-diagram-4.4.webp "ASTON MARTIN V8 VIRAGE (1999) SERVOLENKUNG TEILEDIAGRAMM")
-part-diagram-5.1a.webp "ASTON MARTIN V8 VIRAGE (1999) VORDERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-5.1b.webp "ASTON MARTIN V8 VIRAGE (1999) VORDERRADBREMSEN, NUR VOLANTE TEILEDIAGRAMM")
-part-diagram-5.2.webp "ASTON MARTIN V8 VIRAGE (1999) HINTERE BREMSEN TEILEDIAGRAMM")
-part-diagram-5.3.webp "ASTON MARTIN V8 VIRAGE (1999) HANDBREMSE TEILEDIAGRAMM")
-part-diagram-5.4.webp "ASTON MARTIN V8 VIRAGE (1999) PEDALGETRIEBE TEILEDIAGRAMM")
-part-diagram-5.5a.webp "ASTON MARTIN V8 VIRAGE (1999) RÄDER & REIFEN TEILEDIAGRAMM")
-part-diagram-5.5b.webp "ASTON MARTIN V8 VIRAGE (1999) RÄDER UND REIFEN, NUR VOLANTE TEILEDIAGRAMM")
-part-diagram-6.1a.webp "ASTON MARTIN V8 VIRAGE (1999) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.1b.webp "ASTON MARTIN V8 VIRAGE (1999) INSTRUMENTE UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-6.2.webp "ASTON MARTIN V8 VIRAGE (1999) LAMPEN & GLÜHBIRNEN TEILEDIAGRAMM")
-part-diagram-6.3a.webp "ASTON MARTIN V8 VIRAGE (1999) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3b.webp "ASTON MARTIN V8 VIRAGE (1999) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3c.webp "ASTON MARTIN V8 VIRAGE (1999) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3d.webp "ASTON MARTIN V8 VIRAGE (1999) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3e.webp "ASTON MARTIN V8 VIRAGE (1999) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.3f.webp "ASTON MARTIN V8 VIRAGE (1999) KOMPONENTEN UND VERKABELUNG TEILEDIAGRAMM")
-part-diagram-6.4a.webp "ASTON MARTIN V8 VIRAGE (1999) SCHEIBENWISCHER TEILEDIAGRAMM")
-part-diagram-6.4b.webp "ASTON MARTIN V8 VIRAGE (1999) SCHEIBEN- UND SCHEINWERFERWASCHANLAGEN TEILEDIAGRAMM")
-part-diagram-7.1.webp "ASTON MARTIN V8 VIRAGE (1999) FAHRGESTELLRAHMEN TEILEDIAGRAMM")
-part-diagram-7.10a.webp "ASTON MARTIN V8 VIRAGE (1999) SICHERHEITSGURTE, EUROPA, LIMOUSINE & VOLANTE TEILEDIAGRAMM")
-part-diagram-7.10b.webp "ASTON MARTIN V8 VIRAGE (1999) SICHERHEITSGURTE, USA, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.2a.webp "ASTON MARTIN V8 VIRAGE (1999) FAHRGESTELLAUFBAU VORNE TEILEDIAGRAMM")
-part-diagram-7.2b.webp "ASTON MARTIN V8 VIRAGE (1999) FAHRGESTELL-AUFBAU, HINTEN TEILEDIAGRAMM")
-part-diagram-7.3a.webp "ASTON MARTIN V8 VIRAGE (1999) KAROSSERIETEILE, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.3b.webp "ASTON MARTIN V8 VIRAGE (1999) KAROSSERIETEILE, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.3c.webp "ASTON MARTIN V8 VIRAGE (1999) KAROSSERIETEILE, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.4a.webp "ASTON MARTIN V8 VIRAGE (1999) TÜREN, LIMOUSINE TEILEDIAGRAMM")
-part-diagram-7.4b.webp "ASTON MARTIN V8 VIRAGE (1999) TÜREN, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.4c.webp "ASTON MARTIN V8 VIRAGE (1999) TÜRVERRIEGELUNG TEILEDIAGRAMM")
-part-diagram-7.4d.webp "ASTON MARTIN V8 VIRAGE (1999) WETTERSIEGEL, VOLANTE TEILEDIAGRAMM")
-part-diagram-7.5.webp "ASTON MARTIN V8 VIRAGE (1999) KÖRPER, VORDERSEITE TEILEDIAGRAMM")
